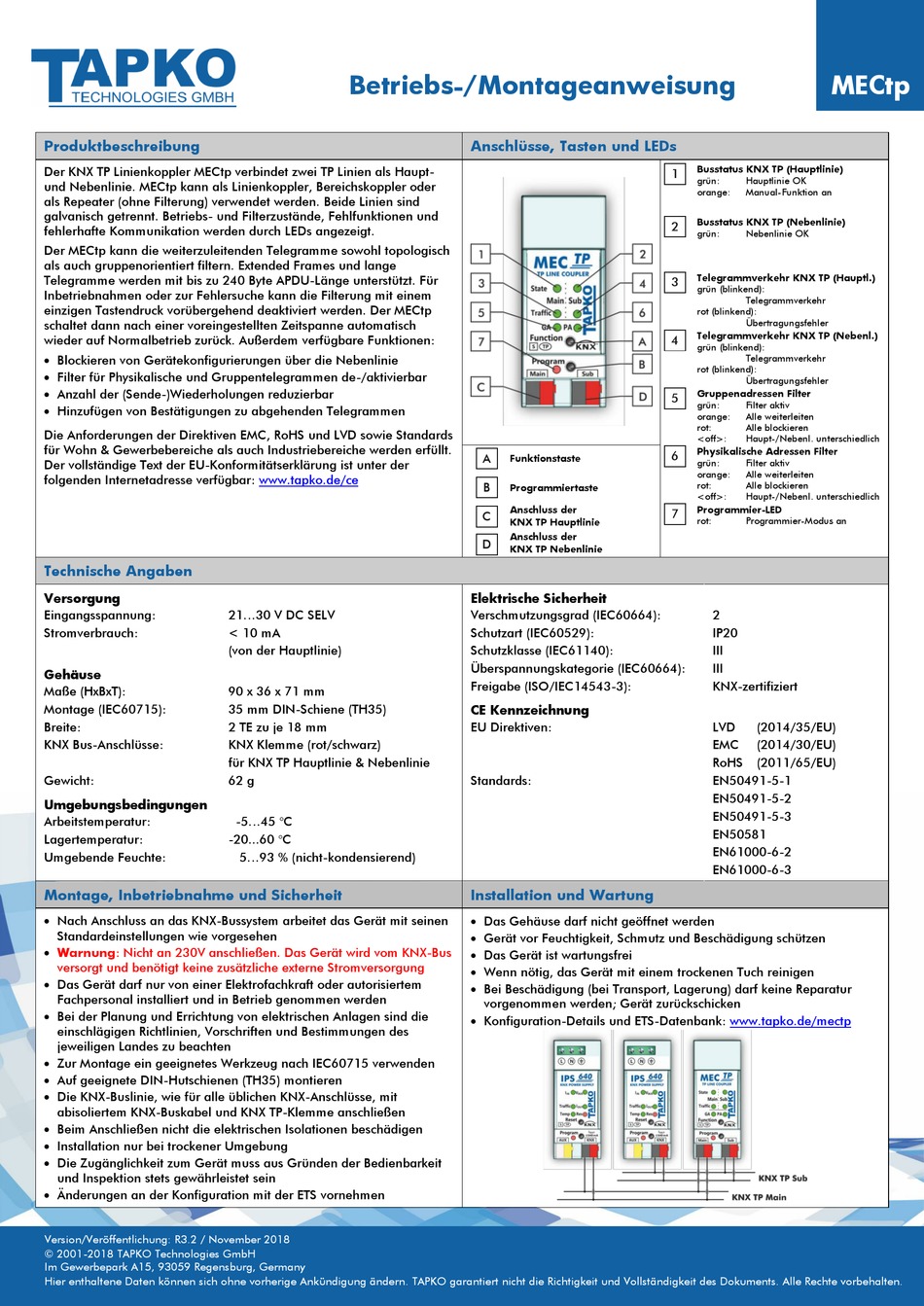

Produktbeschreibung
Der KNX TP Linienkoppler MECtp verbindet zwei TP Linien als Haupt-
und Nebenlinie. MECtp kann als Linienkoppler, Bereichskoppler oder
als Repeater (ohne Filterung) verwendet werden. Beide Linien sind
galvanisch getrennt. Betriebs- und Filterzustände, Fehlfunktionen und
fehlerhafte Kommunikation werden durch LEDs angezeigt.
Der MECtp kann die weiterzuleitenden Telegramme sowohl topologisch
als auch gruppenorientiert filtern. Extended Frames und lange
Telegramme werden mit bis zu 240 Byte APDU-Länge unterstützt. Für
Inbetriebnahmen oder zur Fehlersuche kann die Filterung mit einem
einzigen Tastendruck vorübergehend deaktiviert werden. Der MECtp
schaltet dann nach einer voreingestellten Zeitspanne automatisch
wieder auf Normalbetrieb zurück. Außerdem verfügbare Funktionen:
 Blockieren von Gerätekonfigurierungen über die Nebenlinie
 Filter für Physikalische und Gruppentelegrammen de-/aktivierbar
 Anzahl der (Sende-)Wiederholungen reduzierbar
 Hinzufügen von Bestätigungen zu abgehenden Telegrammen
Die Anforderungen der Direktiven EMC, RoHS und LVD sowie Standards
für Wohn & Gewerbebereiche als auch Industriebereiche werden erfüllt.
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
Technische Angaben
Versorgung
Eingangsspannung:
Stromverbrauch:
Gehäuse
Maße (HxBxT):
Montage (IEC60715):
Breite:
KNX Bus-Anschlüsse:
Gewicht:
Umgebungsbedingungen
Arbeitstemperatur:
Lagertemperatur:
Umgebende Feuchte:
Montage, Inbetriebnahme und Sicherheit
 Nach Anschluss an das KNX-Bussystem arbeitet das Gerät mit seinen
Standardeinstellungen wie vorgesehen

Warnung: Nicht an 230V anschließen. Das Gerät wird vom KNX-Bus
versorgt und benötigt keine zusätzliche externe Stromversorgung
 Das Gerät darf nur von einer Elektrofachkraft oder autorisiertem
Fachpersonal installiert und in Betrieb genommen werden
 Bei der Planung und Errichtung von elektrischen Anlagen sind die
einschlägigen Richtlinien, Vorschriften und Bestimmungen des
jeweiligen Landes zu beachten
 Zur Montage ein geeignetes Werkzeug nach IEC60715 verwenden
 Auf geeignete DIN-Hutschienen (TH35) montieren
 Die KNX-Buslinie, wie für alle üblichen KNX-Anschlüsse, mit
abisoliertem KNX-Buskabel und KNX TP-Klemme anschließen
 Beim Anschließen nicht die elektrischen Isolationen beschädigen
 Installation nur bei trockener Umgebung
 Die Zugänglichkeit zum Gerät muss aus Gründen der Bedienbarkeit
und Inspektion stets gewährleistet sein
 Änderungen an der Konfiguration mit der ETS vornehmen
Version/Veröffentlichung: R3.2 / November 2018
© 2001-2018 TAPKO Technologies GmbH
Im Gewerbepark A15, 93059 Regensburg, Germany
Hier enthaltene Daten können sich ohne vorherige Ankündigung ändern. TAPKO garantiert nicht die Richtigkeit und Vollständigkeit des Dokuments. Alle Rechte vorbehalten.
Betriebs-/Montageanweisung
www.tapko.de/ce
21...30 V DC SELV
< 10 mA
(von der Hauptlinie)
90 x 36 x 71 mm
35 mm DIN-Schiene (TH35)
2 TE zu je 18 mm
KNX Klemme (rot/schwarz)
für KNX TP Hauptlinie & Nebenlinie
62 g
-5...45 °C
-20...60 °C
5...93 % (nicht-kondensierend)
Anschlüsse, Tasten und LEDs
A
Funktionstaste
B
Programmiertaste
Anschluss der
C
KNX TP Hauptlinie
Anschluss der
D
KNX TP Nebenlinie
Elektrische Sicherheit
Verschmutzungsgrad (IEC60664):
Schutzart (IEC60529):
Schutzklasse (IEC61140):
Überspannungskategorie (IEC60664):
Freigabe (ISO/IEC14543-3):
CE Kennzeichnung
EU Direktiven:
Standards:
Installation und Wartung
 Das Gehäuse darf nicht geöffnet werden
 Gerät vor Feuchtigkeit, Schmutz und Beschädigung schützen
 Das Gerät ist wartungsfrei
 Wenn nötig, das Gerät mit einem trockenen Tuch reinigen
 Bei Beschädigung (bei Transport, Lagerung) darf keine Reparatur
vorgenommen werden; Gerät zurückschicken
 Konfiguration-Details und ETS-Datenbank:
MECtp
Busstatus KNX TP (Hauptlinie)
1
grün: Hauptlinie OK
orange: Manual-Funktion an
Busstatus KNX TP (Nebenlinie)
2
grün: Nebenlinie OK
Telegrammverkehr KNX TP (Hauptl.)
3
grün (blinkend):
Telegrammverkehr
rot (blinkend):
Übertragungsfehler
Telegrammverkehr KNX TP (Nebenl.)
4
grün (blinkend):
Telegrammverkehr
rot (blinkend):
Übertragungsfehler
Gruppenadressen Filter
5
grün: Filter aktiv
orange: Alle weiterleiten
rot: Alle blockieren
<off>: Haupt-/Nebenl. unterschiedlich
Physikalische Adressen Filter
6
grün: Filter aktiv
orange: Alle weiterleiten
rot: Alle blockieren
<off>: Haupt-/Nebenl. unterschiedlich
Programmier-LED
7
rot: Programmier-Modus an
2
IP20
III
III
KNX-zertifiziert
LVD (2014/35/EU)
EMC (2014/30/EU)
RoHS (2011/65/EU)
EN50491-5-1
EN50491-5-2
EN50491-5-3
EN50581
EN61000-6-2
EN61000-6-3
www.tapko.de/mectp
