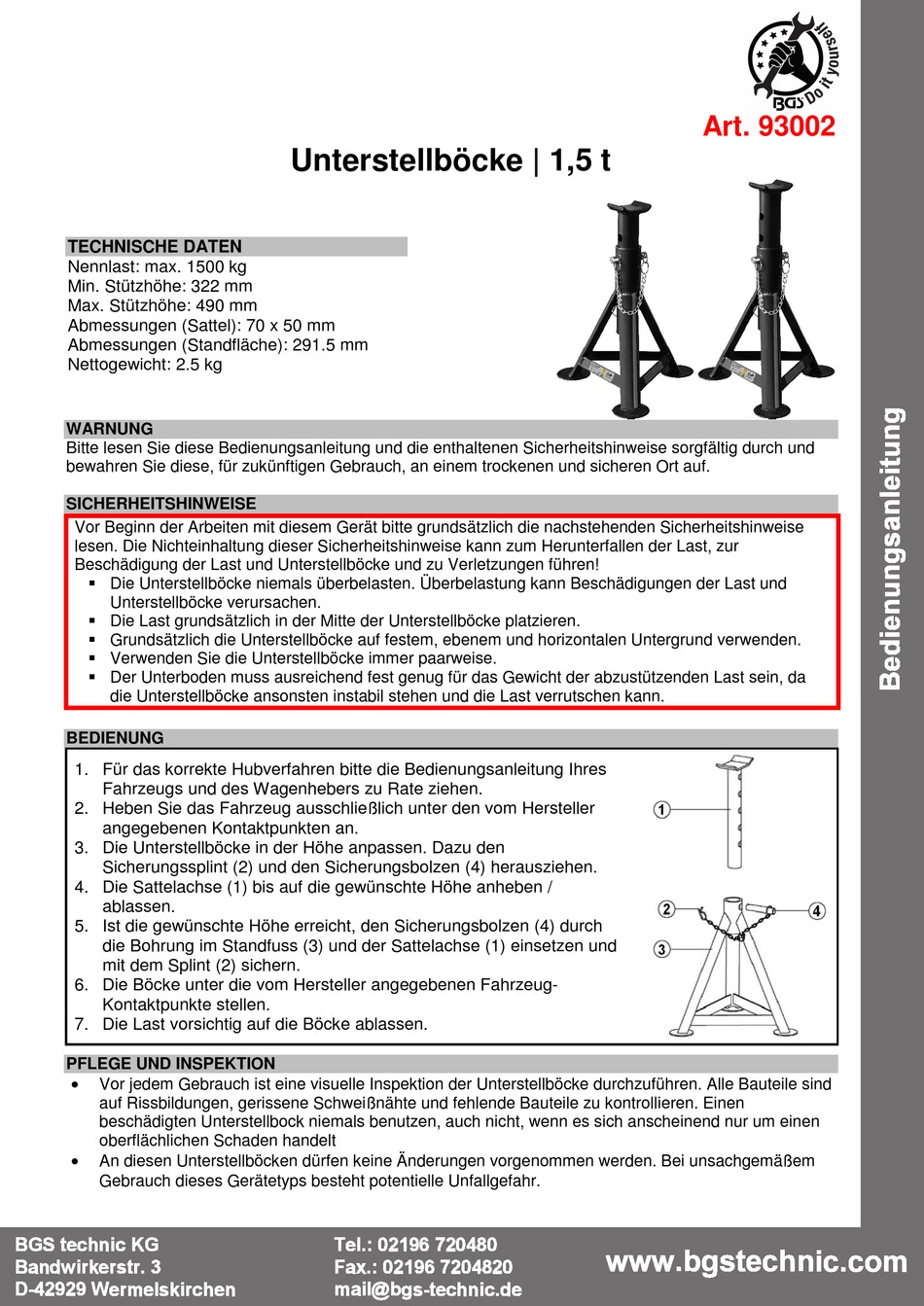

BGS technic 93002 Bedienungsanleitung

TECHNISCHE DATEN
Nennlast: max. 1500 kg
Min. Stützhöhe: 322 mm
Max. Stützhöhe: 490 mm
Abmessungen (Sattel): 70 x 50 mm
Abmessungen (Standfläche): 291.5 mm
Nettogewicht: 2.5 kg
WARNUNG
Bitte lesen Sie diese Bedienungsanleitung und die enthaltenen Sicherheitshinweise sorgfältig durch und
bewahren Sie diese, für zukünftigen Gebrauch, an einem trockenen und sicheren Ort auf.
SICHERHEITSHINWEISE
Vor Beginn der Arbeiten mit diesem Gerät bitte grundsätzlich die nachstehenden Sicherheitshinweise
lesen. Die Nichteinhaltung dieser Sicherheitshinweise kann zum Herunterfallen der Last, zur
Beschädigung der Last und Unterstellböcke und zu Verletzungen führen!
 Die Unterstellböcke niemals überbelasten. Überbelastung kann Beschädigungen der Last und
Unterstellböcke verursachen.
 Die Last grundsätzlich in der Mitte der Unterstellböcke platzieren.
 Grundsätzlich die Unterstellböcke auf festem, ebenem und horizontalen Untergrund verwenden.
 Verwenden Sie die Unterstellböcke immer paarweise.
 Der Unterboden muss ausreichend fest genug für das Gewicht der abzustützenden Last sein, da
die Unterstellböcke ansonsten instabil stehen und die Last verrutschen kann.
BEDIENUNG
1. Für das korrekte Hubverfahren bitte die Bedienungsanleitung Ihres
Fahrzeugs und des Wagenhebers zu Rate ziehen.
2. Heben Sie das Fahrzeug ausschließlich unter den vom Hersteller
angegebenen Kontaktpunkten an.
3. Die Unterstellböcke in der Höhe anpassen. Dazu den
Sicherungssplint (2) und den Sicherungsbolzen (4) herausziehen.
4. Die Sattelachse (1) bis auf die gewünschte Höhe anheben /
ablassen.
5. Ist die gewünschte Höhe erreicht, den Sicherungsbolzen (4) durch
die Bohrung im Standfuss (3) und der Sattelachse (1) einsetzen und
mit dem Splint (2) sichern.
6. Die Böcke unter die vom Hersteller angegebenen Fahrzeug-
Kontaktpunkte stellen.
7. Die Last vorsichtig auf die Böcke ablassen.
PFLEGE UND INSPEKTION
•
Vor jedem Gebrauch ist eine visuelle Inspektion der Unterstellböcke durchzuführen. Alle Bauteile sind
auf Rissbildungen, gerissene Schweißnähte und fehlende Bauteile zu kontrollieren. Einen
beschädigten Unterstellbock niemals benutzen, auch nicht, wenn es sich anscheinend nur um einen
oberflächlichen Schaden handelt
•
An diesen Unterstellböcken dürfen keine Änderungen vorgenommen werden. Bei unsachgemäßem
Gebrauch dieses Gerätetyps besteht potentielle Unfallgefahr .
