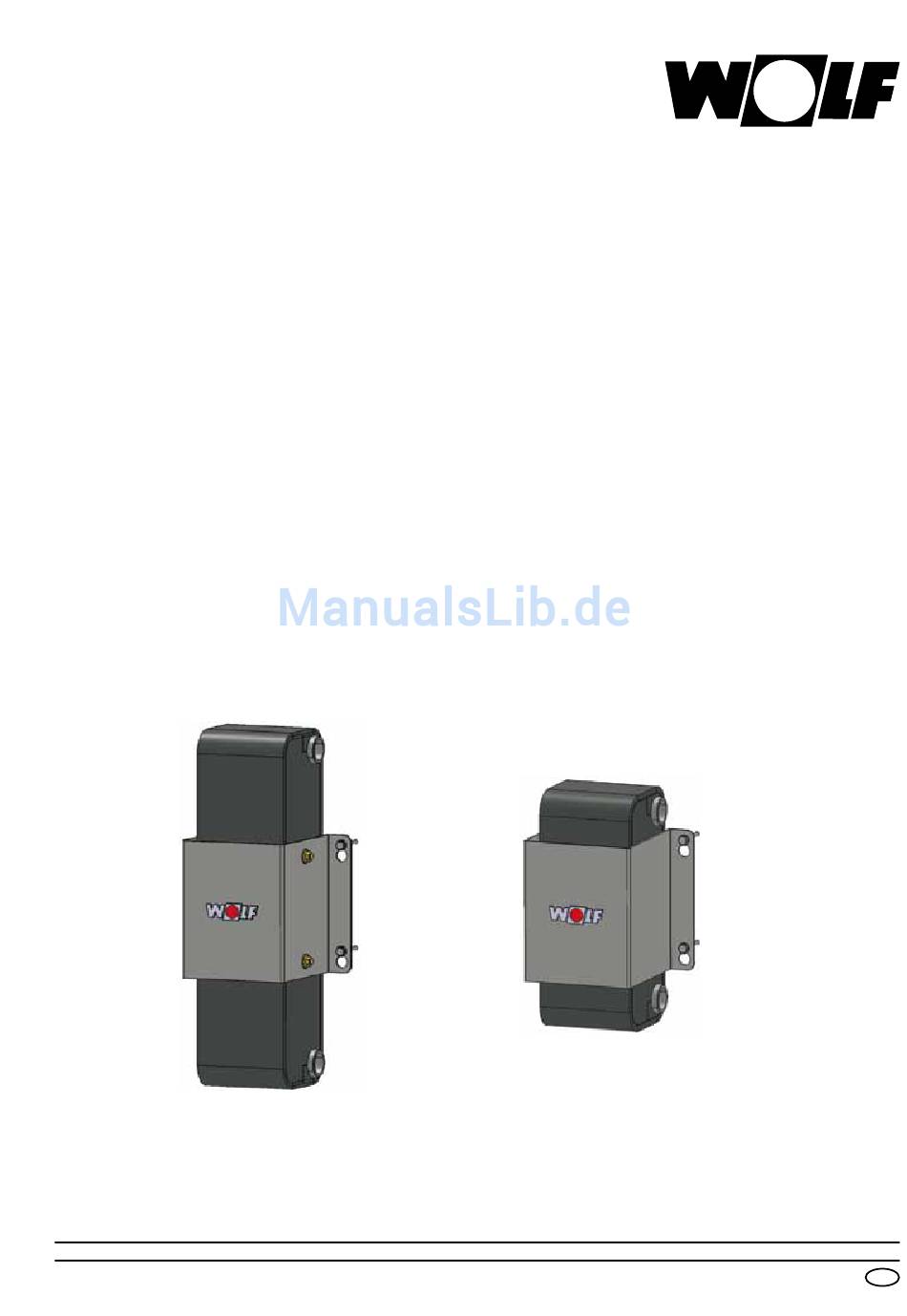

Montage- und
Bedienungsanleitung
Zwischenwärmetauscher BWM
für die Sole/Wasser-Wärmepumpe BWS-1
zum Betrieb als
Wasser/Wasser-Wärmepumpe BWW-1
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
Art.-Nr.: 3061101_201206
Änderungen vorbehalten!
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf BWM-S
Inhaltszusammenfassung für Wolf BWM-S
- Seite 1 Montage- und Bedienungsanleitung Zwischenwärmetauscher BWM für die Sole/Wasser-Wärmepumpe BWS-1 zum Betrieb als Wasser/Wasser-Wärmepumpe BWW-1 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr.: 3061101_201206 Änderungen vorbehalten!
-
Seite 2: Inhaltsverzeichnis
Einsatzbereich .......................4 Ausführung ........................5 Temperaturbereich Wärmeträger ...................5 Anforderung an den Montageort ..................5 Vorraussetzungen Hardware und Software ..............5 3. Abmessungen ........................6 BWM-S ..........................6 BWM-L ...........................6 4. Montage ...........................7-9 Montage der Isolierung ....................7-8 Montage Haltewinkel .....................8 Anschlüsse G 1 ¼“ Aussengewinde flachdichtend ............8 Montage der Typenschilder ...................9 5. -
Seite 3: Lieferumfang/Sicherheitshinweise
1. Lieferumfang/Sicherheitshinweise Lieferumfang Plattenwärmetauscher Isolierung Wandhalterung Befestigungsset Parameterstecker Typenschilder Montage- und Bedienungsanleitung Sicherheitshinweise In dieser Beschreibung werden bei wichtigen Anweisungen, die den Personenschutz und die technische Betriebssicherheit betreffen, die folgenden Symbole und Hinweiszeichen verwendet: Kennzeichnet Anweisungen, die genau einzuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und um Funktionsstörungen oder Schäden am Gerät zu verhindern! Kennzeichnet Gefahr durch elektrische Spannung an elektrischen Bauteilen! -
Seite 4: Allgemeine Hinweise
2. Allgemeine Hinweise Einsatzbereich Mit den Zwischenwärmetauschern BWM können die Sole / Wasser-Wärmepumpen BWS-1 als Wasser / Wasser-Wärmepumpen betrieben werden. Da sich die Qualität des Brunnenwassers verändern kann, kann es zu Korrosion und Verkalkung kommen. In diesem Fall ist eine Reparatur bei Anlagen mit Zwischenwärmetauscher deutlich günstiger als bei Kompakt - Wasser / Wasserpumpen. -
Seite 5: Ausführung
2. Allgemeine Hinweise Ausführung Nickelgelöteter Plattenwärmetauscher aus Edelstahl mit diffisionsdichter Isolierung Temperaturbereich Grundwassertemperaturen 7°C bis 22 °C Wärmequelle Anforderung an den Der Montageort muss trocken und durchgängig frostfrei sein. Montageort Vorraussetzungen Für den Betrieb der Sole/Wasser-Wärmepumpe BWS-1 als Achtung Hardware und Wasser/Wasser-Wärmepumpe BWW-1 gelten folgende Vorraussetzungen: Software - Wärmepumpenmanger WPM-1 mit Softwarestand FW1.40 (oder höher) - Sole/Wasser-Wärmepumpe BWS-1 ab Fortlaufende-Nr. -
Seite 6: Abmessungen
3. Abmessungen BWM-S 243 mm 196 mm BWM-L 243 mm 196 mm 3061101_201206... -
Seite 7: Montage
4. Montage Montage der Isolierung Von dem mitgeliefertem Klebstreifen Teile abschneiden, um neben den 1¼“ Anschlüssen die Schnitte in der Isolierung zu verkleben und die umlaufende Isolierung an den Enden zusammen zu halten (siehe unten). 7-11 3061101_201206... -
Seite 8: Montage Haltewinkel
4. Montage Montage der Isolierung Montage Haltewinkel Der Wärmetauscher mit Haltewinkel wird mit dem beiliegenden Befestigungsset an der Wand befestigt (Bohrloch Ø 10 mm. Der Wärmetauscher kann links oder rechts im Haltewinkel befestigt werden. Anschlüsse Alle Anschlüsse sind G 1 ¼“ Aussengewinde flachdichtend. - Sole und Brunnenwasser müssen den Wärmetauscher im Gegenstrom Achtung durchfließen. -
Seite 9: Montage Der Typenschilder
4. Montage Montage der Typenschilder Ein Typenschild auf den Haltewinkel kleben Zweites Typenschilder an die BWS-1 auf der Rückseite Drittes Typenschild auf die Steuereinheit der Wärmepumpe 3061101_201206... -
Seite 10: Hinweise Brunnen /Brunnenwasser
5. Hinweise Brunnen /Brunnenwasser Brunnen allgemein Die Nutzung des Grundwassers bedarf einer Genehmigung durch die untere Wasserbehörde. Benötigt werden ein Förder- und ein Schluckbrunnen mit einem Mindest- abstand von 15 m. Es muss verhindert werden, dass vom Schluckbrunnen Wasser zum Förderbrunnen zurückfließt. Eine Probebohrung muss zeigen, dass eine ausreichende Wassermenge zur Verfügung steht und dass die Wasserqualität den Anforderungen entspricht. -
Seite 11: Hydraulik
Hydraulik mit BWM werden. Schluckbrunnen WPM-1 (ab FW1.40) Förderbrunnen Rückschlagklappe Brunnenpumpe Absperrhähne Filter 0,3-0,6mm Drosselventile mit Volumenstrommeßgerät und Manometer KFE-Hähne zum Spülen des Wärmetauschers Zwischenwärmetauscher BWM Anschlüsse gemäß Hydraulikschemen für BWS-1, siehe Planungsunterlagen Absperrhähne „Hydraulische Systemlösungen“ AD-Gefäß oder Wolf Homepage. Sole/Wasser- Wärmepumpe BWS-1 3061101_201206... -
Seite 12: Hydraulik Mit Bwm Und Kühlmodul Bkm
(ab FW1.40) Förderbrunnen Rückschlagklappe Brunnenpumpe Absperrhähne Filter 0,3-0,6mm Drosselventile mit Volumenstrommeßgerät und Manometer KFE-Hähne zum Spülen des Wärmetauschers Zwischenwärmetauscher BWM Anschlüsse Kühlen Kühlmodul BKM Anschlüsse gemäß Hydraulikschemen für BWS-1 mit BKM, siehe Planungsunterlagen „Hydraulische Absperrhähne Systemlösungen“ oder Wolf Homepage. AD-Gefäß Sole/Wasser- Wärmepumpe BWS-1 3061101_201206... -
Seite 13: Elektrischer Anschluß
7. Elektrischer Anschluß Allgemeine Hinweise Bei der Installation / Inbetriebnahme sind folgende Vorschriften und Richtlinien zu berücksichtigen: Die Installation darf nur durch eine zugelassene Elektro-Installationsfachkraft erfolgen. Bei der Installation und bei der Ausführung von elektrischen Arbeiten sind die ein- schlägigen EN- und VDE-Sicherheitsvorschriften sowie die Vorschriften der Energie- versorgungsunternehmen (EVU) zu beachten. -
Seite 14: Brunnenpumpe
7. Elektrischer Anschluß Brunnenpumpe Die Ansteuerung der Brunnenpumpe (Primärkreispumpe) erfolgt über den parametrierbaren Ausgang A1 im Wärmepumpenmanager WPM-1 (siehe „Elektrischer Anschluss“ in Montage- und Bedienungsanleitung WPM-1). Der Betrieb erfolgt gleichzeitig mit Solekreispumpe SOP. Einphasig versorgte Brunnenpumpen können direkt an Ausgang A1 ange- schlossen werden (max. -
Seite 15: Par. Eingang E1 / Par. Ausgang A1
7. Elektrischer Anschluß par. Eingang E1 / par. Ausgang A1 Regelungsplatine HCM (WPM-1) Betriebs- und Informationsanzeige par. Eingang E1 eBus-Adresse (Werkseinstellung = 1) 1 2 3 4 par. Ausgang A1 230V (max. 2(2)A/230V) 3061101_201206... -
Seite 16: Hinweise Regelung
8. Hinweise Regelung Einstellungen Beim Gerätetyp Wasser/Wasser-Wärmepumpe BWW-1 sind folgende Parameter fest voreingestellt und nicht veränderbar: WP003 (Parametrierbarer Ausgang A1) = PKP (Primärkreispumpe) WP057 (Überwachung Sole-Austrittstemp. (min. T_Sole Aus)) = Ein Minimale Sole-Austrittstemperatur (min. T_Sole Aus) = 0,5°C Details zu Einstellungen bzw. zur Parametrierung sind der Montage- und Bedienungsanleitung WPM-1 zu entnehmen. -
Seite 17: Technische Daten
BWW-1-13 BWW-1-15 BWW-1-21 BWS-1-6 BWS-1-8 BWS-1-10 BWS-1-12 BWS-1-16 bestehend aus + BWM-S + BWM-S + BWM-S + BWM-L + BWM-L Heizleistung / COP W10/W35 nach EN14511 kW / - 7,1 kW / 5,4 10,5 kW / 5,6 13,3 kW / 5,6... -
Seite 18: Heizleistungskurven
10. Heizleistungskurven Heizleistungskurven (nach EN 14511) BWW-1 35° Vorlauf BWW-1 21 BWW-1 15 BWW-1 13 BWW-1 11 BWW-1 07 Brunnenwasser - Eintrittstemperatur °C BWW-1 45° Vorlauf BWW-1 21 BWW-1 15 BWW-1 13 BWW-1 11 BWW-1 07 Brunnenwasser - Eintrittstemperatur °C BWW-1 55°... -
Seite 19: Notizen
11. Notizen 3061101_201206... - Seite 20 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de...
