8 Port
Fast Ethernet PoE Switch
Bedienungsanleitung
DN-95323
loading

Verwandte Anleitungen für Assmann DN-95323

Inhaltszusammenfassung für Assmann DN-95323

  • Seite 1 8 Port Fast Ethernet PoE Switch Bedienungsanleitung DN-95323...

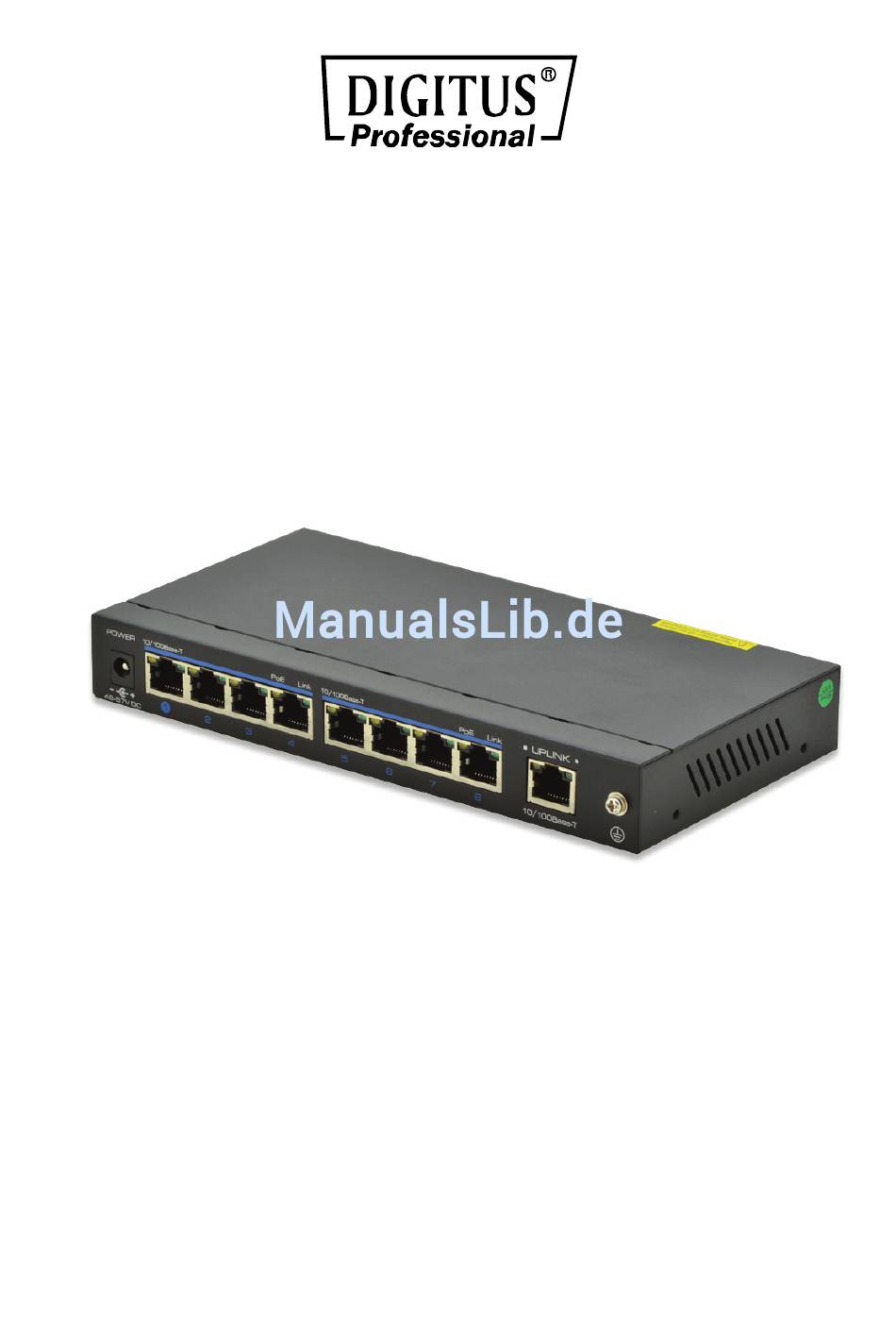

  • Seite 2 8 Port PoE Ethernet Switch Der 8 Port PoE Ethernet Switch ist ein Ethernet Switch für die Sicherheitsüberwachung, der auf Ethernet High-Definition-Überwachungs- und Projekt-Sicherheitssysteme abzielt. Das Produkt vereint alle Eigenschaften der Sicherheitsüberwachung und bietet eine schnelle Weiterleitung von Paketen sowie eine hohe Backplane-Bandbreite, die für klare Bilder und eine flüssige Übertragung sorgt.
  • Seite 3 Merkmale 1. Hauptports: Ein 100 Mbit/s Uplink Ethernet-Port, acht 100 Mbit/s Downlink Ethernet-Ports, jeder Port unterstützt MDI/MDIX. 2. Sonderfunktion: 1-Tasten-Bedienung für VLAN-Modus. Nur 1 bis 8 Downlink-Ports können mit dem Uplink-Port kommunizieren; Stromversorgung: DC 48 V bis 57 V; 3. Übertragungsentfernung: 0 bis 100 m. ( VLAN : 0 bis 250 m ) 4.
  • Seite 4 Gehäuseansicht 1 LED (grün) Front board Vorderseite Power indicated light Betriebsanzeige Back board Rückseite Power input port Eingangsbuchse für Stromversorgung PoE down link Ethernet port PoE Downlink Ethernet-Ports Up link Ethernet port Ethernet Uplink-Port Ground Erdungsklemme Side board Seitenansicht Kensington Lock Kensington-Schloss...

  • Seite 5: Installationsschritte

    Beschreibung 1) Das Gerät muss gemäß Vorschrift mit der Erdung verbunden sein. 2) Schieben Sie den Wahlschalter nach links. Das Gerät ruft nach dem Einschalten der Stromversorgung das Überwachungsmodul auf. Installationsschritte Vergewissern Sie sich vor der Installation, dass alle Artikel mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte an Ihren Händler.

  • Seite 6: Technische Daten

    Technische Daten Punkt Beschreibung Modell 8 Port PoE Ethernet Switch Netzteil Netzadaptereingang Stromversorgung Spannungsbereich DC 48 V bis 57 V Leistungsaufnahme Switch < 5 W, POE-Ausgangsleistung < 120 W Ethernet-Port 1 bis 8: 10/100 MBit/s Geschwindigkeit Uplink-Port: 10/100 MBit/s Ethernet Downlink-Port: 0 bis 100 m.

  • Seite 7: Störungsbehebung

    EN 55024. Geräte mit externer oder eingebauter Spannungsversorgung erfüllen weiterhin die Anforderungen nach EN 61000-3-2 und EN 61000-3-3. Damit sind die grundlegenden Schutzanforderungen der EMV-Richtlinie 2004/108/EC erfüllt. Die CE-Konformität wurde nachgewiesen. Die entsprechenden Erklärungen sind beim Hersteller hinterlegt. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
