Inhaltszusammenfassung für Heinemann Commercial Line FBD Vario 11

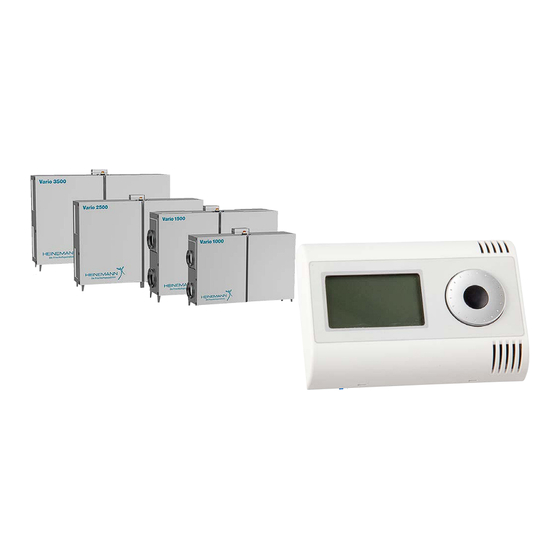

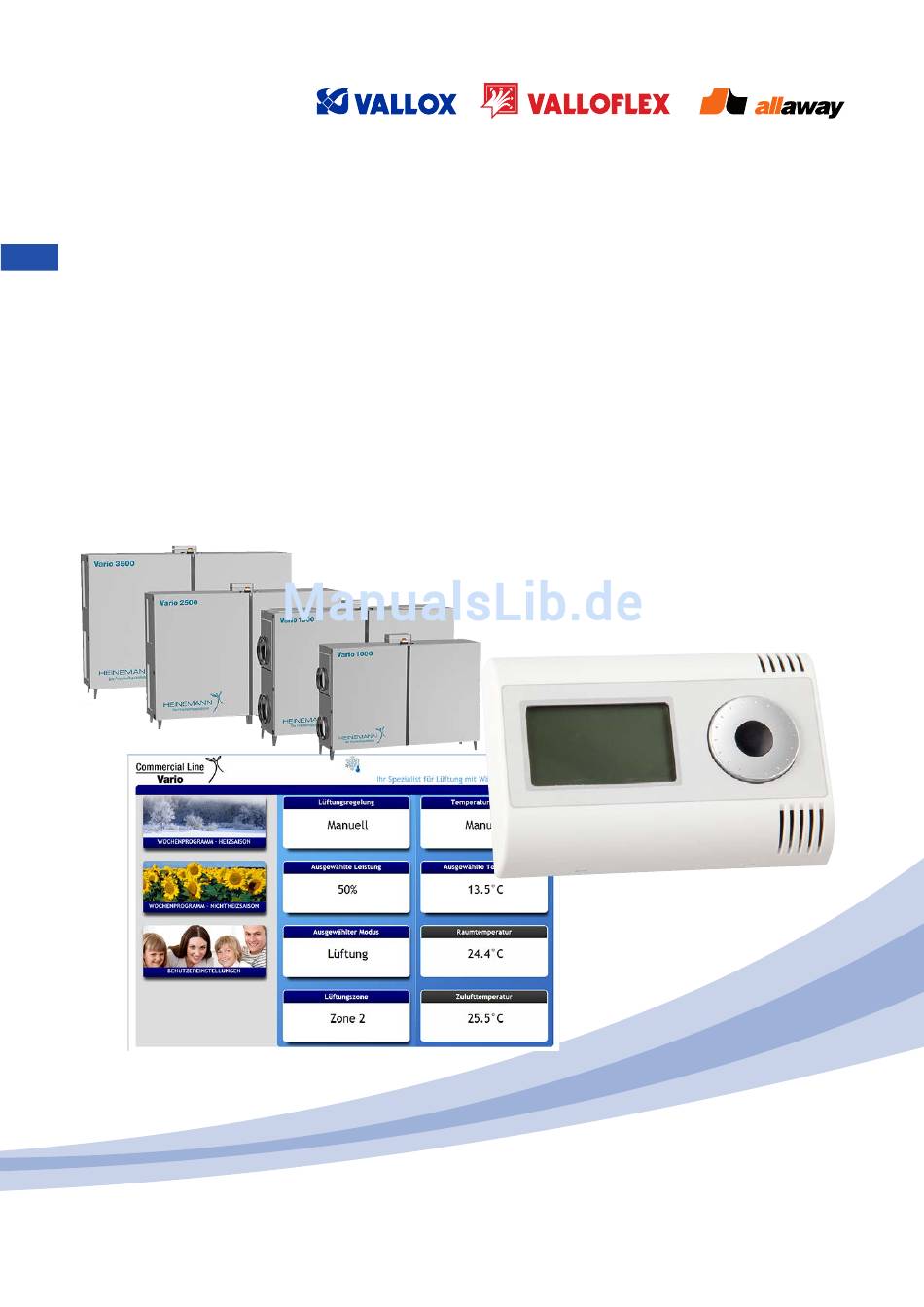

- Seite 1 COMMERCIAL LINE - Lüftungsgeräte mit Wärmerückgewinnung FBD VARIO 11 Steuer- und Reglereinheit VARIO WEB-Interface Betriebsanleitung www.heinemann-gmbh.de...
- Seite 2 Commercial Line – Vario 1000/1500/2500/3500 SE Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Lüftungs-System der HEINEMANN Commercial Line entschie- den haben. Diese Betriebsanleitung richtet sich an den Benutzer und an das ausgebildete Fachpersonal. Um Ihr Lüftungsgerät sicher, sachgerecht und wirtschaftlich zu betreiben, lesen und beachten Sie die Ausführungen dieser Anleitung bitte sorgfältig.
-
Seite 3: Inhaltsverzeichnis
Commercial Line – FBD VARIO 11 / WEB-Interface Inhalt Sicherheit ................. 1 Allgemeine Hinweise ................1 Gefährdung ................... 2 Einleitung ................. 3 FBD Vario 11 ..................3 Vario WEB- Interface................4 Montage / Technische Daten ..........5 FBD Vario 11 ..................5 3.1.1 Montage und Anschluss .................. - Seite 4 Commercial Line – FBD VARIO 11 / WEB-Interface Grundmenü „Betreiberparameter“ ............. 14 4.4.1 Saison HS / NHS auswählen ................14 4.4.2 Wochenprogramm „Lüftung“ ................ 15 4.4.3 Wochenprogramm „Temperatur“ ..............16 4.4.4 Regelungsparameter ..................18 4.4.5 Zeitkorrektur ....................19 4.4.6 Display-Einstellungen ..................20 4.4.7 Netzwerk-Einstellungen ................
- Seite 5 Commercial Line – FBD VARIO 11 / WEB-Interface Service-Einstellungen............41 Checkliste Inbetriebnahme ..............41 Steuerungseinstellung ................. 42 6.2.1 Gerätetyp im WEB-Interface ................. 42 Status Eingänge 101 - 117 ..............43 6.3.1 Eingangs-Status WEB-Interface ..............44 Ausgangs-Steuerung 130 - 143 und 160 - 164 ........45 6.4.1 Ausgänge auf RD4ext und RD4int ..............
- Seite 6 Commercial Line – FBD VARIO 11 / WEB-Interface...
-
Seite 7: Sicherheit
• Darüber hinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallver- hütung zu beachten. • Die Installation sowie die Grundeinstellungen dürfen nur von qualifiziertem Fach-Personal durchgeführt werden. Das Lüftungssystem der HEINEMANN Commercial Line - Vario 1000/1500/2500/3500 SE - Bestimmungsge- dient ausschließlich der kontrollierten Lüftung mit Wärmerückgewinnung für Wohnräume, mäße Verwendung Betriebsräume, Schulen, Industriehallen, etc. -
Seite 8: Verwendete Sicherheitssymbole
Commercial Line – FBD VARIO 11 / WEB-Interface Verwendete Sicher- In dieser Betriebs- und Installationsanleitung werden die folgenden Symbole verwendet: heitssymbole GEFAHR Dieses Symbol bedeutet eine unmittelbar drohende Gefahr für Leben und Gesundheit von Personen. Anweisungen mit diesem Symbol müssen unbedingt eingehalten werden. ACHTUNG Dieses Symbol bedeutet eine möglicherweise gefährliche Situation. -
Seite 9: Einleitung
Commercial Line – FBD VARIO 11 / WEB-Interface Einleitung Das Vario Lüftungsgerät kann einfach komfortabel über die Steuer- und Regeleinheit FBD Vario 11 und/oder über das WEB-Interface auf einem Computer gesteuert werden. Eine weitere Möglichkeit ist die Steuerung über z.B. CO - und RH%-Sensoren, einer Differenz- druckdose (KD-D) für Konstant-Druck, über die GLT - Gebäude-Leittechnik (0 - 10 V) oder über die Eingänge D1 bis D4 (230 V). -
Seite 10: Vario Web- Interface
Commercial Line – FBD VARIO 11 / WEB-Interface 2.2 Vario WEB- Wird das Lüftungsgerät in ein Netzwerk eingebunden, kann das vorinstallierte WEB-Interface über einen beliebigen Browser aufgerufen werden. Mit dem WEB-Interface kann das Lüf- Interface tungsgerät gesteuert und eingestellt werden. Abbildung 2: Hauptmenü... -
Seite 11: Montage / Technische Daten
Commercial Line – FBD VARIO 11 / WEB-Interface Montage / ACHTUNG Technische Daten Die Montage und Anschluss der Steuer- und Reglereinheit FBD Vario 11 darf nur durch einen Fachbetrieb vorgenommen werden, der auch Kenntnisse in den einschlägigen Unfallverhü- tungsvorschriften und allgemeinen sicherheitstechnischen Regeln besitzt! GEFAHR Alle Arbeiten an der Steuer- und Reglereinheit FBD Vario 11 dürfen nur im stromlosen Zu- stand des Lüftungsgeräts vorgenommen werden. -
Seite 12: Technische Daten
Commercial Line – FBD VARIO 11 / WEB-Interface 3.1.2 Technische Betriebsumgebung Klasse 1 Innenraum (IDA 1) Daten Temperatur des Montageorts 10 bis 40 °C Relative Luftfeuchtigkeit des Montageorts < 75% ohne Kondensation Temperatur bei der Lagerung -20 bis +60 °C Relative Luftfeuchtigkeit bei der Lagerung <... -
Seite 13: Fbd Vario 11 Bedienung „Benutzer
Commercial Line – FBD VARIO 11 / WEB-Interface FBD Vario 11 Die Steuer-/Reglereinheit FBD Vario 11 wurde speziell für die Vario Lüftungsgeräte VARIO konzipiert und stellt ein Optimum an Komfort und Sicherheit bei Bedienung, Überwachung, Bedienung Einstellung und Service der Anlage zur Verfügung. „Benutzer“... -
Seite 14: 4.1.1 Bedienung
Commercial Line – FBD VARIO 11 / WEB-Interface 4.1.1 Bedienung 1. Display aktivieren Drücken des schwarzen Druckschalters oder Drehen des Rings 2. Markierungsrahmen für eine Einstellung/Auswahl aktivieren und verschieben Kurzes Drücken des schwarzen Druckschalters aktiviert den Rahmen, anschließendes Drehen des Rings verschiebt den Rahmen zur gewünschten Position 3. -
Seite 15: Betriebsmodus Einstellen
Commercial Line – FBD VARIO 11 / WEB-Interface 4.2.2 Betriebsmodus Für das Vario Lüftungsgerät stehen 3 Betriebsmodi zur Verfügung: Lüftung, Standby und Aus. einstellen • Aktivieren Sie das Display. • Wählen Sie den angezeigten Betriebsmodus aus - Markierungsrahmen mit Drehring darauf bewegen und mit schwarzem Druckschalter bestätigen. -
Seite 16: Grundmenü „Steuerung
Commercial Line – FBD VARIO 11 / WEB-Interface 4.3 Grundmenü Im Grundmenü können alle relevanten Einstellungen zur Steuerung vorgenommen werden. „Steuerung“ Sie gelangen in das Grundmenü, indem Sie den Druckschalter etwa 3 Sekunden lang drücken. Das Grundmenü besteht aus den folgenden 9 Menüpunkten, die verschiedene Untermenüs haben können. -
Seite 17: Funktion Starten
Commercial Line – FBD VARIO 11 / WEB-Interface Betriebsmodus Hauptmenü => Grundmenü => Urlaub/Party => Modus Modus: Lüftung auswählen • Stellen Sie den Betriebsmodus für die Lüftung ein: Leistung: - Lüftung (normaler Betrieb) - Ausgeschaltet (Gerät ist ausgeschaltet) Temperatur: 22°C - Standby (Lüftung läuft nur, wenn z.B. -
Seite 18: Lüftungssteuerung
Commercial Line – FBD VARIO 11 / WEB-Interface 4.3.2 Lüftungs- Hauptmenü => Grundmenü => Lüftungssteuerung steuerung Im Menüpunkt „Lüftungssteuerung“ können Sie festlegen, ob die Luftleistung manuell im Hauptmenü eingestellt werden kann, oder ob die Steuerung über ein Wochenprogramm (Auto) erfolgen soll. •... -
Seite 19: Temperatursteuerung
Commercial Line – FBD VARIO 11 / WEB-Interface 4.3.3 Temperatur- Hauptmenü => Grundmenü => Temperatursteuerung steuerung Im Menüpunkt „Temperatursteuerung“ können Sie festlegen, ob die Raumtemperatur ma- nuell im Hauptmenü eingestellt werden kann, oder ob die Steuerung über das Wochenpro- gramm (Auto) die Einstellung übernehmen soll. •... -
Seite 20: Grundmenü „Betreiberparameter
Commercial Line – FBD VARIO 11 / WEB-Interface 4.4 Grundmenü Im Grundmenü können alle relevanten Parameter-Einstellungen vorgenommen werden. „Betreiber- Sie gelangen in das Grundmenü, indem Sie den Druckschalter etwa 3 Sekunden lang drücken. parameter“ Hauptmenü => Grundmenü => Betreiberparameter Im Menüpunkt „Betreiberparameter“ können Sie ein Wochenprogramm editieren, die Heiz- saison bzw. -
Seite 21: Wochenprogramm „Lüftung
Commercial Line – FBD VARIO 11 / WEB-Interface 4.4.2 Wochen- Hauptmenü => Grundmenü => Betreiberparameter => Lüftungswochenprogr. programm Ein Wochenprogramm beinhaltet die Lüftungsleistung, die zu einem bestimmten Tag und „Lüftung“ einer bestimmten Zeit aktiv sein soll. Die programmierte Lüftungsleistung gilt dann vom ange- gebenen Startzeitpunkt bis zum nächsten Eintrag (bis zu 8 Einträge sind möglich). -
Seite 22: Wochenprogramm „Temperatur
Commercial Line – FBD VARIO 11 / WEB-Interface Wochenprogramm Das Werksprogramm für NHS und HS kann in einem Editor bedarfsgerecht geändert werden. editieren • Wählen Sie in der ausgewählten Saison „Editor“ aus. • Im Editor können dann folgende Änderungen vorgenommen werden: Editor Aktion Werksprogramm... - Seite 23 Commercial Line – FBD VARIO 11 / WEB-Interface Werksprogramm • Wählen Sie in der ausgewählten Saison „Werksprogramm aus“ (siehe Tabelle). aktivieren • Wählen Sie „Ja“ auf die Nachfrage „Wollen Sie das Programm ändern?“ aus, sonst „Nein“. Editor Wollen Sie wirklich Werksprogramm das Programm ändern? Exit (4)
-
Seite 24: Regelungsparameter
Commercial Line – FBD VARIO 11 / WEB-Interface 4.4.4 Regelungs- Hauptmenü => Grundmenü => Betreiberparameter = > Regelungsparameter parameter Das Menü „Regelungsparameter“ erlaubt: Urlaub/Party » Eingabe eines Korrekturfaktors für den Temperatur- Lüftungssteuerung sensor Temperatursteuerung » die Blockierung der Eingänge IN1 und IN2 (z.B. ange- Betreiberparameter schlossene CO - oder Feuchtesensoren) -
Seite 25: Zeitkorrektur
Commercial Line – FBD VARIO 11 / WEB-Interface Exit • Wählen Sie „Exit (3)“, um „Regelungsparameter“ zu verlassen und zu „Betreiberparameter“ zurückzukehren. • Wählen Sie „Exit (2)“, um „Betreiberparameter“ zu verlassen und zum Grundmenü zurück- zukehren und dann „Exit (1)“ um zum Hauptmenü zurückzukehren. 4.4.5 Zeitkorrektur Hauptmenü... -
Seite 26: Display-Einstellungen
Commercial Line – FBD VARIO 11 / WEB-Interface 4.4.6 Display-Ein- Hauptmenü => Grundmenü => Betreiberparameter => Display-Einstellung stellungen In diesem Menü kann das Display der Steuer- und Regelein- heit FBD Vario 11 eingestellt werden (z.B. Kontrast, Position Urlaub/Party des Menütexts). Zusätzlich können Anschlüsse und Eingänge Lüftungssteuerung einen Namen erhalten. -
Seite 27: Netzwerkeinstellungen
Commercial Line – FBD VARIO 11 / WEB-Interface 4.4.7 Netzwerk- Hauptmenü => Grundmenü => Betreiberparameter => Netzwerkeinstellung Einstellungen Das Vario Gerät ist netzwerkfähig und kann über ein WEB-Interface gesteuert und eingestellt werden. In diesem Menü können alle nötigen Anpassungen vorgenommen werden. •... -
Seite 28: Grundmenü „Serviceparameter
Commercial Line – FBD VARIO 11 / WEB-Interface 4.5 Grundmenü Hauptmenü => Grundmenü => Serviceparameter (nur für Fachpersonal) „Service- Urlaub/Party parameter“ Lüftungssteuerung Im Menüpunkt „Serviceparameter“ werden Einstellungen vorge- Temperatursteuerung nommen, die nur von einem Fachbetrieb durchgeführt werden Betreiberparameter können. Der Zugang ist durch einen Code geschützt. Serviceparameter ... -
Seite 29: Web-Interface Bedienung „Benutzer
Commercial Line – FBD VARIO 11 / WEB-Interface WEB- Das WEB-Interface kann mit einem beliebigen Browser über die Eingabe der IP-Adresse des Lüftungsgeräts aufgerufen werden. Dazu wird ein Computer über ein Netzwerkkabel an das Interface Netzwerk (LAN) angeschlossen, in dem sich auch das Vario Lüftungsgerät befindet. Bedienung „Benutzer“... -
Seite 30: Einstellungen Hauptmenü
Commercial Line – FBD VARIO 11 / WEB-Interface 5.2 Einstellungen Das Hauptmenü zeigt an: Hauptmenü » Lüftungsregelung (Manuell / Auto) » Temperaturregelung (Manuell / Auto) » Ausgewählte Lüftungsleistung /h mit KV-Paket, % ohne KV-Paket) » Ausgewählte Temperatur (z.B. mit Nachheizregister und/oder Kühler) »... -
Seite 31: Betriebsmodus Einstellen
Commercial Line – FBD VARIO 11 / WEB-Interface 5.2.2 Betriebsmodus Für das Vario Lüftungsgerät stehen 3 Betriebsmodi zur Verfügung. einstellen • Klicken Sie im Hauptmenü auf das Feld Das Auswahlfenster öffnet sich. • Wählen Sie „Lüftung“ für den normalen Betriebsmodus oder „Auto“ für Standby oder „Aus“. -
Seite 32: Temperatursteuerung
Commercial Line – FBD VARIO 11 / WEB-Interface 5.2.4 Temperatur- Die Steuerung der Raumtemperatur des Vario Lüftungsgeräts (Heizregister/Kühler) kann steuerung manuell oder automatisch über ein Wochenprogramm erfolgen. • Zur Auswahl klicken Sie im Hauptmenü auf das Feld Das Auswahlfenster öffnet sich. •... -
Seite 33: Wochenprogramme
Commercial Line – FBD VARIO 11 / WEB-Interface 5.3 Wochen- Hier können Sie die Wochenprogramme für Lüftungs- und Temperatursteuerung für Heiz- oder Nichtheizsaison einstellen und editieren. Je nach Temperatur und Ausstattung des programme Lüftungsgeräts, z.B. mit einem Nachheiz- und/oder Kühlregister oder Vorheizregister ist die Wärmerückgewinnung und der Frostschutz aktiv/inaktiv. -
Seite 34: Werksprogramm "Lüftung" Aktivieren
Commercial Line – FBD VARIO 11 / WEB-Interface Werksprogramm Folgendes Werksprogramm für die Lüftung ist jeweils für Heizsaison und Nichtheizsaison „Lüftung“ aktivieren hinterlegt: Eintrag Zeit Lüftungsleistung Zone (in m /h oder % und Mo - Fr Sa, So je nach Vario Gerät) 6:00 7:00 1. - Seite 35 Commercial Line – FBD VARIO 11 / WEB-Interface Der Editor für diesen Eintrag öffnet sich. • Setzen Sie ein Häkchen neben „Ermöglicht“, um diesen Eintrag zu aktivieren. HINWEIS Um einen Eintrag zu deaktivieren, muss einfach das Häkchen entfernt werden. •...
-
Seite 36: Werksprogramm "Temperatur" Aktivieren
Commercial Line – FBD VARIO 11 / WEB-Interface 5.3.2 Wochen- Hier kann die gewünschte Raumtemperatur automatisch über ein Wochenprogramm einge- programm stellt werden (auch bei installiertem Nachheizregister und/oder ein Kühler). „Temperatur“ • Klicken Sie im Hauptmenü auf „Wochenprogramm - Heizsaison“ oder „Wochenprogramm - Nichtheizsaison“. -
Seite 37: Werksprogramm "Temperatur" Editieren
Commercial Line – FBD VARIO 11 / WEB-Interface Werksprogramm Die Einträge können entsprechend Ihren Wünschen geändert werden. „Temperatur“ Sie befinden sich in „Wochenprogramm - Heizsaison“ oder „Wochenprogramm - Nichtheiz- editieren saison“. • Wählen Sie dazu zuerst den Tag aus. • Klicken Sie dazu auf einen Tag auf der linken Seite (Auswahlfeld wird blau) oder klicken Sie auf die Pfeile rechts und links des aktuellen Wochentags bis der gewünschte Tag erscheint. -
Seite 38: Benutzereinstellungen
Commercial Line – FBD VARIO 11 / WEB-Interface Einträge eines bestimmten Tages können einfach und zeitsparend auf einen anderen Tag kopiert werden. Wollen Sie zum Beispiel von Montag bis Freitag das gleiche Programm haben, brauchen Sie nur einen Tag zu editieren und können dann diesen Tag auf alle anderen Tage übertragen. -
Seite 39: Parameter-Einstellungen
Commercial Line – FBD VARIO 11 / WEB-Interface 5.4.1 Parameter- Das Menü „Benutzereinstellungen“ öffnet sich. Einstellungen • Klicken Sie in Benutzereinstellungen auf „Parameter“. Nichtheizsaison / Sie befinden Sich in Benutzereinstellungen => Parameter. Heizsaison Hier können Sie Heizsaison oder Nichtheizsaison manuell auswählen. ... -
Seite 40: Regelungsparameter
Commercial Line – FBD VARIO 11 / WEB-Interface 5.4.2 Regelungs- Im Menüpunkt „Regelungsparameter“ können Sie folgende Einstellungen vornehmen: parameter - Korrektur der Raumtemperaturanzeige des Raumsensors - Blockierung von IN1/IN2 (wenn aktiv und z.B. CO - oder Feuchtesensor angeschlossen) - Nachtkühlung aktivieren bzw. deaktivieren. •... -
Seite 41: 5.4.3 Urlaub / Party
Commercial Line – FBD VARIO 11 / WEB-Interface Nachtkühlung Sie befinden Sich in Benutzereinstellungen => Regelungsparameter. aktivieren Hier können Sie die Nachtkühlung aktivieren oder deaktivieren. Während der Nachtkühlung ist der Bypasskanal geöffnet. Für eine Nachtkühlung müssen folgende Bedingungen erfüllt sein: - Nichtheizsaison (Sommerbetrieb) muss ausgewählt sein - Die Raumtemperatur muss höher sein als die angeforderte Temperatur - Die Außenlufttemperatur muss um mindestens 5 Grad niedriger sein als die Raumtempera-... -
Seite 42: Temperatur Einstellen
Commercial Line – FBD VARIO 11 / WEB-Interface Betriebsmodus Sie befinden Sich in Benutzereinstellungen => Urlaub / Party. einstellen • Wählen Sie die den gewünschten Betriebsmodus aus: - Ausgeschaltet (Gerät ist ausgeschaltet) - Standby (Lüftung läuft, wenn sie z.B. durch externe Fühler aktiviert wird) - Lüftung (normaler Betrieb) Sie befinden Sich in Benutzereinstellungen =>... -
Seite 43: Netzwerk-Einstellungen
Commercial Line – FBD VARIO 11 / WEB-Interface 5.4.4 Netzwerk- Das Vario Gerät ist netzwerkfähig und kann über ein WEB-Interface gesteuert und eingestellt Einstellungen werden. Hier können Sie alle nötigen Anpassungen vorgenommen werden. Jedes Vario Lüftungsgerät hat eine IP-Adresse (Standard). Diese kann für die Einbindung in ein bestehendes Netzwerk angepasst werden. -
Seite 44: Bezeichnungen Vergeben
Commercial Line – FBD VARIO 11 / WEB-Interface 5.4.5 Bezeichnun- Hier können Sie für die Eingänge D1 bis D4 und IN1 und IN2 sowie für die Zonen 1 und 2 eige- gen vergeben ne Namen vergeben. • Klicken Sie in den Benutzereinstellungen auf „Bezeichnungen“. •... -
Seite 45: Service-Einstellungen
Commercial Line – FBD VARIO 11 / WEB-Interface 5.5 Service-Ein- In den Service-Einstellungen können Sie: stellungen » Den Gerätestatus einsehen » Aktive Fehlermeldungen sowie eine Historie einsehen Service-Personal kann unter Eingabe eines Codes: » Die Parameter einstellen » Eingange und Ausgänge parametrieren »... -
Seite 46: 5.6 Gerätestatus
Commercial Line – FBD VARIO 11 / WEB-Interface 5.6 Gerätestatus • Um den Gerätestatus einzusehen, klicken Sie auf „Gerätestatus“. Der Gerätestatus zeigt eine grafische Übersicht der Lüftungsanlage und ihrer Komponen- ten. Außerdem erhalten Sie hier Information zum Gerätetyp und den Firmware-Versionen. 5.7 Fehlermel- •... -
Seite 47: Service-Einstellungen
Commercial Line – FBD VARIO 11 / WEB-Interface Service-Ein- ACHTUNG stellungen Die hier beschriebenen Einstellungen bzw. die Inbetriebnahme darf nur von einem Fachbe- trieb durchgeführt werden. Der Zugang zu den Service-Einstellungen ist durch einen Code geschützt. HINWEIS Die grundsätzliche Bedienung für die Steuer- und Regeleinheit FBD Vario 11 und Beschreibung der Benutzerebene finden Sie in Kapitel 4 und in Kapitel 5 für das WEB-Interface. -
Seite 48: Steuerungseinstellung
Exit (3) Ausgangssteuerung Gerätetyp: 2500 • Unter der Kategorie muss „HE“ für Heinemann ausgewählt werden. • Unter der Geräteserie muss „VARI“ für Vario Gerät ausgewählt werden. • Wählen Sie unter dem Gerätetyp entsprechend „1000“ oder „1500“ oder „2500“ oder „3500“ aus. -
Seite 49: Status Eingänge 101 - 117
Commercial Line – FBD VARIO 11 / WEB-Interface 6.3 Status FBD: Service-Einstellung => Eingangszustand Eingänge Im Menü „Eingangszustand“ werden folgende Status Code: XXX 101 - 117 angezeigt: - interne und externe Temperatursensoren [°C] Steuerungseinstellung - analoge Eingänge [V] - digitale Eingänge (Ein oder Aus) Eingangszustand 101.TA2 (°C): •... -
Seite 50: Eingangs-Status Web-Interface
Commercial Line – FBD VARIO 11 / WEB-Interface Status digitaler Eingang DF (Defrost) für Ansteuerung eines 230V-Signals (Parameter 114) » DF (Umschaltung PWW-Nachheizregister - E-Nachheizregister ) => Immer auf „An“ geschaltet. Status der analogen Eingänge DP1 und DP2 (Parameter 115 - 116) »... -
Seite 51: Ausgangs-Steuerung 130 - 143 Und 160 - 164
Commercial Line – FBD VARIO 11 / WEB-Interface 6.4 Ausgangs- FBD: Service-Einstellung => Ausgangssteuerung Steuerung Im Menü „Ausgangssteuerung“ können zu Test- bzw. Code: XXX 130 - 143 Servicezwecken (Funktionsprüfung) die digitalen Aus- 160 - 164 gänge aktiviert bzw. deaktiviert und bei den anlogen Steuerungseinstellung Ausgängen Spannungswerte geändert werden. - Seite 52 Commercial Line – FBD VARIO 11 / WEB-Interface SA1 und SA2 (Ausgänge analog) (Parameter 133 - 134): Zur Überprüfung der Funktion und des Ausgangs des Vorheizregisters bzw. Nachheizregis- ters können Spannungswerte eingegeben werden. Bypass (SB+ und SB-: Ausgänge digital) (Parameter 135) Überprüfung der Funktion des Bypasses ...
-
Seite 53: Ausgangs-Steuerung Im Web-Interface
Commercial Line – FBD VARIO 11 / WEB-Interface • Wählen Sie „Platine RD-IO“: Die analogen und digitalen Ausgänge der optionalen Platine RD-IO werden angezeigt. SE (Ausgang digital) (Parameter 160) Aktivieren Sie den Ausgang im manuellen Modus, um die Funktion eines angeschlossenen Backup-Heiz-/Kühlregisters (reversibel) zu überprüfen. -
Seite 54: 6.5 Parameter
Commercial Line – FBD VARIO 11 / WEB-Interface 6.5 Parameter FBD: Service-Einstellung => Parameter Code: XXX Im Menü „Parameter“ können die Komponenten des Vario Geräts konfiguriert, die Lüftungsparameter be- Steuerungseinstellung stimmt, die Eingänge eingestellt, die Temperaturgrenzen Eingangszustand eingegeben und die Steuerungsparameter eingegeben Ausgangssteuerung werden. - Seite 55 Commercial Line – FBD VARIO 11 / WEB-Interface Zusätzliches Elektro-Nachheizregister (Backup) (Parameter 205) » Elektro-Nachheizregister (ENH) (nur aktiv in der Heizsaison) » Kein zusätzliches Nachheizregister HINWEIS Bei Auswahl eines Nachheizregisters, muss ein Temperatursensor (TA2) angeschlossen sein. Kühlregister aktivieren (Parameter 206): »...
- Seite 56 Commercial Line – FBD VARIO 11 / WEB-Interface Auswahl des Modus für die Steuerung der Ventilatoren M1 und M2 (Parameter 218) » Automatisch (Aut): Normalmodus bei dem M1 und M2 gemeinsam über FBD, über IN1 und/oder IN2 (z.B. CO2-/RH%-Sensor) oder von der GLT gesteuert werden. »...
-
Seite 57: Gerätekonfiguration Web-Interface
Commercial Line – FBD VARIO 11 / WEB-Interface 6.5.1 Gerätekon- WEB-Interface: Service Einstellung => Parameter Einstellung=> Geräte-Konfiguration figuration • Im WEB-Interface ist unter „Parameter Einstellung“ das Register „Geräte-Konfiguration“ WEB-Interface (oranger Pfeil) zu öffnen. FBD: Service-Einstellung => Parameter => Lüftungsparameter 6.5.2 Lüftungs- parameter Im Untermenü... - Seite 58 Commercial Line – FBD VARIO 11 / WEB-Interface Luftleistung an D1, D2, D3 mit Einschaltverzögerung und Nachlaufzeit (Parameter 227) Hier kann die Luftleistung (12 - 100%) bei Schaltung des Eingangs D1, D2 oder D3 eingetragen werden (z.B. bei Betätigung des Lichtschalters im Badezimmer). Wenn einer der Eingänge D1, D2 oder D3 aktiv ist, laufen die Lüfter dann auf dem eingestellten Wert.
-
Seite 59: Lüftungsparameter Web-Interface
Commercial Line – FBD VARIO 11 / WEB-Interface 6.5.3 Lüftungs- WEB-Interface: Service Einstellung => Parameter Einstellung=> Lüftungsparameter parameter Im WEB-Interface ist unter „Parameter Einstellung“ das Register „Lüftungsparameter“ WEB-Interface (oranger Pfeil) zu öffnen. FBD: Service-Einstellung => Parameter => Eingänge 6.5.4 Eingänge 240 - 254 Im Untermenü... - Seite 60 Commercial Line – FBD VARIO 11 / WEB-Interface Nachlaufzeit für die Eingänge D1, D2 und D3 (Parameter 243) Hier kann die Nachlaufzeit für die Eingänge D1, D2 und D3 eingestellt werden. Wird zum Beispiel das Licht im Bad bei laufender Lüftung ausgeschaltet, läuft die Lüftung mit der hier eingestellten Nachlaufzeit (0 bis 9999 s) und der bei Parameter 227 eingestellten Luftleistung weiter.
- Seite 61 Commercial Line – FBD VARIO 11 / WEB-Interface Leistungs- und Spannungslimit an IN1 und IN2 (Parameter 245 - 254) Hier können die Limits für Spannung und Leistung an IN1 und IN2 eingestellt werden, wenn an diesen Eingängen z.B. CO - oder RH%-Sensoren oder Konstant-Druck angeschlossen sind. Beispielberechnung: »...
-
Seite 62: Eingänge Web-Interface
Commercial Line – FBD VARIO 11 / WEB-Interface 6.5.6 Eingänge WEB-Interface: Service Einstellung => Parameter Einstellung=> Einstellung Eingänge WEB-Interface Im WEB-Interface ist unter „Parameter Einstellung“ das Register „Einstellung Eingänge“ (oranger Pfeil) zu öffnen. FBD: Service-Einstellung => Parameter => Temperaturgrenzen 6.5.5 Temperatur- grenzen Im Untermenü... - Seite 63 Commercial Line – FBD VARIO 11 / WEB-Interface Frostschutzbereitschaft (Parameter 265) Es besteht eine Frostschutzbereitschaft, wenn die Fortluft-Temperatur unter dem hier einge- stellten Wert ist. Gleichzeitig wird auf dem Display der Reglereinheit „Enteisung Rekuperati- on“ angezeigt. Die Frostschutzbereitschaft wird aufgehoben, wenn die Außentemperatur 2°C über dem hier eingestellten Wert ist.
- Seite 64 Commercial Line – FBD VARIO 11 / WEB-Interface Temperatur für Wechsel Heizsaison (HS) - Nichtheizsaison (NHS) (Parameter 275) Hier kann die Temperatur eingestellt werden, bei der von der Heizsaison (HS) zur Nichtheizsai- son (NHS) und umgekehrt gewechselt wird. Wenn die Außentemperatur niedriger als die hier eingestellte Temperatur ist, wird die Heizsaison (HS) aktiviert, ist sie gleich oder höher, ist die Nichtheizsaison (NHS) aktiv.
-
Seite 65: Temperaturgrenzen Web-Interface
Commercial Line – FBD VARIO 11 / WEB-Interface 6.5.7 Temperatur- WEB-Interface: Service Einstellung => Parameter Einstellung=> Temperaturgrenzen grenzen Im WEB-Interface ist unter „Parameter Einstellung“ das Register „Temperaturgrenzen“ WEB-Interface (oranger Pfeil) zu öffnen. 6.5.8 Steuerungs- FBD: Service-Einstellung => Parameter => Steuerungsparameter parameter Im Untermenü... - Seite 66 Commercial Line – FBD VARIO 11 / WEB-Interface Schrittweitenmodulation für Mischer des PWW Heizregisters (Parameter 281) Einstellung der Schrittweite / Reaktionsgeschwindigkeit (2 - 12) für Mischers Heizpumpe. Ein höherer Wert erhöht die Reaktionsgeschwindigkeit des Mischers. Standardwert = 24 Mindestfreigabe für PWW Zusatz-Nachheizregister (Backup) (Parameter 282) Einstellung der Mindestfreigabedauer (25 s - 240 s) für das Anlaufen des zusätzlichen Warm- wasser-Nachheizregisters.
-
Seite 67: Steuerungsparameter Im Web-Interface
Commercial Line – FBD VARIO 11 / WEB-Interface 6.5.9 Steuerungs- WEB-Interface: Service Einstellung => Parameter Einstellung=> Steuerungsparameter parameter Im WEB-Interface ist unter „Parameter Einstellung“ das Register „Steuerungsparameter“ im WEB- (oranger Pfeil) zu öffnen. Interface FBD: Service-Einstellung => Parameter => Lernmodus 6.6 Lernmodus KV-Paket Das Menü... -
Seite 68: Backup / Restore
Commercial Line – FBD VARIO 11 / WEB-Interface Die Prüfung läuft jetzt automatisch Phase für Phase ab. 0,50 V Wird in einer Prüfphase ein nahezu gleicher Spannungswert 0,49 V erreicht, wird dies durch ein Gleichheitszeichen hinter der Prüfspannung symbolisiert. Mi-01 0:05 0.00 V Ist dieser nahezu gleiche Spannungswert für mehr als 120 s... -
Seite 69: Backup/Restore Web- Interface
Commercial Line – FBD VARIO 11 / WEB-Interface • Um die Werksparameter wieder herzustellen, wählen Sie „Werkseinstellung.“ • Wählen Sie „Ja“ auf die Nachfrage, ob Sie wirklich die Werkseinstellung durchführen wollen. Die Werksparameter werden wieder hergestellt. Parameter-Backup Werkseinstellung Parameter-Restore wirklich einsetzen? Werkseinstellung ... -
Seite 70: Firmware-Update Web-Interface
Zusätzlich könnte an dieser Stelle ein Update gemacht werden (nicht empfohlen). ACHTUNG Führen Sie ein Firmware-Update aus Gründen der Kompatibilität nur nach Rücksprache mit HEINEMANN durch. Aufgrund geänderter bzw. neuer Parameter kann es sein, dass die online erhältliche Firmware-Version nicht kompatibel mit diesem Vario Lüftungsgerät ist. -
Seite 71: A Anhang
Commercial Line – FBD VARIO 11 / WEB-Interface Anhang Urlaub/Party A.1 Menüstruktur Modus Leistung - Benutzer - Temperatur Funktion starten ... Exit (2) Lüftungssteuerung Auto (Wochenprog.) Manuell Lüftungszone Exit (2) Temperatursteuerung (Anzeige nur bei eingebautem Zubehör) Auto (Wochenprog.) Manuell Betreiberparameter Saison Nichtheizsaison Heizsaison... -
Seite 72: Menüstruktur - Service
Commercial Line – FBD VARIO 11 / WEB-Interface A.2 Menüstruktur - Service - Code: XXX Eingänge 240.Verz.D1 [s]: Steuerungseinstellung 241.Verz.D2 [s]: 242.Verz.D3 [s]: Kategorie 243.Nachlauf [s]: Geräteserie 244.Eingang IN1: Gerätetyp 245.Uu IN1 [V]: 246.Pu IN1 [%]: Steueradresse 247.Uo IN1 [V]: Temperaturgeber 248.Po IN1 [%]: Exit (3) - Seite 73 Druck in Deutschland, Stand Oktober 2015 Diese Betriebsanleitung darf – auch auszugsweise – nur mit ausdrücklicher Genehmigung durch HEINEMANN nachgedruckt oder sonst wie vervielfältigt werden. Für den Inhalt verantwortlicher Herausgeber: Heinemann GmbH Redaktion und Layout: Carmen Auer - HEINEMANN GmbH...
