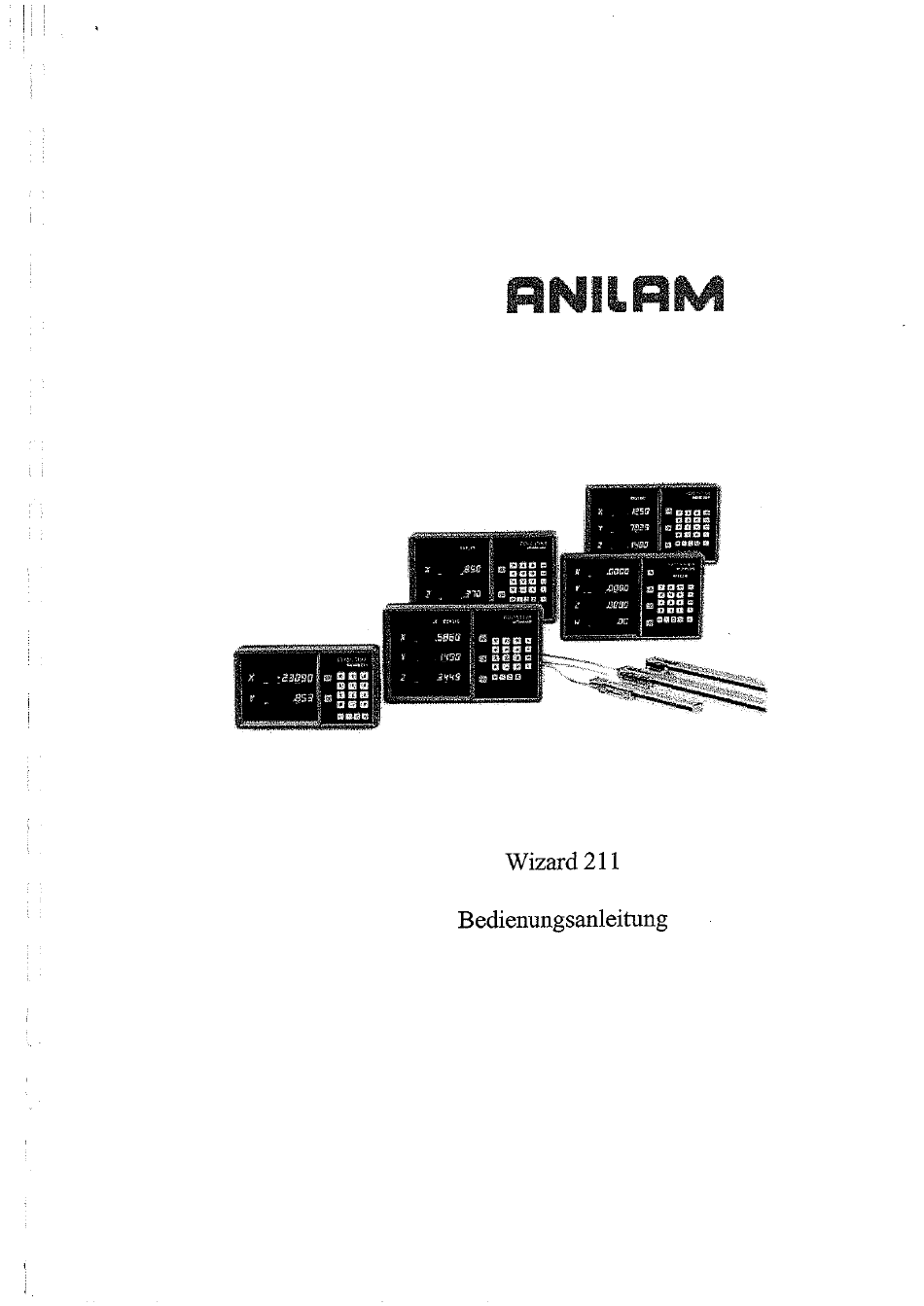

- Seite 1 Sutupluesfiunuo!pog aaøs DSäE?Z a aaue ccs' cava anna...
-
Seite 2: Vorstellung Des Zählers Wizard 211
1. Vorstellung des Zählers Wizard 211 1.01 Rückseite des WIZARD's Anschlüsse Netzschalter für Messsysteme Netzstecker (85-276 V AC) Erdungs- anschluss Frontplatte des WIZARD's 211 1.02 Numerische Tasten Achs•Tasten WIZARD Achs-Anzeigen Plus/Minus Taste Set Taste Funktions Taste MM/INCH Taste Absolut/lnkremental Taste... -
Seite 3: Inhaltsverzeichnis
2. Inhaltsverzeichnis .....2 VorstellungdesZählersWizard 1.01 Rückseitedes WIZARD's 211.... 1.02 FrontplattedesWIZARD's Inhaltsverzeichnis. Allgemein....5 MontagedesWIZARD's ....IdentifizierungderPräzisionsglasmaßstäbe ....Liste der Funktionscodes.... 7. Inbetriebnahme des WIZARD's undProgrammierung derPARAMETER 7.01 Metrische OderZollmesssysteme....7.02 Zählschritt:....7.03 Zählrichtung 7.04 Auflösung..7.05 Referenzimpulsmodus....7.06 Löschen der Parameter ..Achsbenennung AnzeigeschonerDimmer EWAus......„••••••... -
Seite 4: Allgemein
3. Allgemein Sie haben sich fir eine Digital-Anzeige von RNILRM entschieden. Damit besitzen Sie eine Einrichtung, die von der Technik und den Funktionen, sowie in der praxisorientierten Handhabungalles hat, um mnen bei der Arbeit zu helfen. Somit können Siejetzt Ihre Werkstücke einfacher,präziser und schneller herstellen. -
Seite 5: Montagedeswizard's
4. Montage des WIZARD's Die WIZARD-Zähler haben an der Unterseite zwei M4 Gewinde Befestigung auf einer Tragplatte. Zum WIZARD werden auch eine starre Konsole Type HSP oder eine schwenkbareKonsole Type H angeboten.Diese Konsolen haben die richtigen Trägerplatten mit entsprechenden Gewinden fir die WIZARD 's. Stecken Sie die Stecker von den Messsystemen an den Eingangsbuchsen auf der Zählenückseite an und verriegeln Sie diese mit den entsprechenden Schrauben. -
Seite 6: Identifizierung
5. Identifizierung der Präzisionsglasmaßstäbe großes Profil kleines Profil Intervall 20 prn fiir Auflösung 0,005 mm Oder 0,01 mm Referenzmarke in Mitte Messlänge Zählschritt: 5 pm großes Profil kleines Profil Intervall 20 ym fi.ir Auflösung 0,001 mm Referenzmarke in Mitte Messlänge Zählschritt: 1 gm großes Profil kleines... -
Seite 7: Liste Der Funktionscodes
6. Liste der Funktionscodes Absolute Nullung F 02 Referenzimpulsauswertung F 03 LineareKorrektur pro Achse F 04 Korrekturfaktor Ein/Aus F 05 Radius/Durchmesser F 06 Nullannäherungsanzeige Speicherung des letzten Positionswertes einer Achse F 11 Aufruf des letzten Positionswertes einer Achse F 12 Speichern des Ietzten Displaywertes F 16 Schnellnullung... -
Seite 8: Programmierung Der Parameter
7. Inbetriebnahme des WIZARD's Programmierung der Parameter Schalten Sie jetzt den Netzschalter auf der WIZARD Rückseite EIT•q. Die Achsanzeigenleuchten. JedeAchsekanneinzelnunterschiedlich programmiert w erden. Solltendie Achseinstellungen f iir mehrereAchsenidentischsein,so drücken Sie nach F 20 die erforderlichen Achstasten. In den Achsanzeigenerscheintnun "metrisch" Oder"inch". 7.01 Metrische Oder Zollmesssysteme Mitder@-Taste können Sie auswählen... -
Seite 9: Zählschritt
7.02 Zählschritt: Dereingegebene Zählschritt bezieht s ichaufdieAuflösung (Teilung) d es Messsystems a: metrische Messsysteme: Messsystemmit Auflösung I gm : Eingabevon Zählschritt 1.0 Messsystemmit Auflösung 5 gm : Eingabevon Zählschritt 5.0 RBS 5 Messsystemmit Auflösung 10 gm : Eingabevon Zählschritt 10. b: Messsysteme m it INCH Teilung: Messsystemmit Auflösung 0,0001 inch : Eingabe von Zählschritt 1.0... -
Seite 10: Referenzimpulsmodus
7.05 Referenzimpulsmodus Nach Eingabe der Auflösung und Drücken -Taste erscheint folgender Text in der Achsanzeige: "no E-trAC" Messsystem ohne "abstandscodierten Referenzimpuls". "i2() 105" Abstandscodierter RI: Intervall 20 gm, Messschritt "i20 r]" Abstandscodierter RI: Intervall 20 gm, Messschritt I gm "i20 r5"... -
Seite 11: Achsbenennung
8. Achsbenennung Diese Funktion ermöglicht nmen, eine ausgewählteAchsanzeigemit einer der folgenden Bezeichnungen zu versehen: X, Y, Z, W, Zl Oderkeine Bezeichnung. Durch Driicken der entsprechenden Achstastekann die gewünschte Bezeichnung angewählt werden. 9. Anzeigeschoner/Dimmer Ein/Aus Wird der Zähler länger als 15 Minuten nicht benützt, so Wird automatisch der Anzeigenschoneraktiv (blinkende Punkte). -
Seite 12: Reset Nullen
Reset Nullen Nullen mehrererAnzeigen gleichzeitig: 10.01 Schnellnullunq Die Anzeigekannnun durcheinmaligesDrückenderentsprechenden Achstaste genullt werden. Das RST-Symbol leuchtet in der Anzeige. In diesem Modus ist der Preset nicht aktiv. Durch Wiederholen diesesVorgangskann die Schnellnullung wieder deaktiviert werden und dasRST-Symbol erlischt wieder. 11. Absolute Nullung Alle Zähler,absolutOderinkremental,werdenaufNulI zurückgesetzt. -
Seite 13: Preset, Vorwahl
12. Preset. Vorwahl Vorwahl einer Achse: Vorwahl mehrerer Achsen: 13. Aufruf des Ietzten Presetwertes einer Achse Diese Funktion ist nur im NCR-Modus verfigbar (inkremental). Um den zuletzteingegebenen A chswertwiederabzurufen, d rückenSie2 x die jeweilige Achstaste:... -
Seite 14: Referenzimpulsauswertung
14. Referenzimpulsauswertung Setzen einesBezugspunktes i n Relationmm Referenzimpuls eine bestimmte Achse alle Achsen In dergewähltenAchsanzeige blinkt dasRI-Symbol(Referenzimpuls). Verfahren Sie nun mit der Achse über die Referenzmarke und Sie befinden sich im REF-Modus. Das RI-Symbol. leuchtet. (blinkt nicht mehr) Nun verfahrenSiemit derAchseauf einebeliebigePosition,Z.B. Werkstückkante und geben dort über die Tastaturdie von Ihnen gewünschteBezugspunktposition in die Achsanzeigeein, z.B. - Seite 15 Das RI-Symbol in der Anzeige erlischt. AbsolutesNullen an der Referenzmarke m it Referenzimpulsauswertung fir eine bestimmte Achse alle Achsen DieseFunktionist z. B. fiir die 4-Punkt-Korrekturnötig. 15. Abstandskodierte Referenzmarken WennSieRBS-5T,RBM-5T, RBS-I T, R.BM-IT Präzisionsglasmaßstäbe haben,so Sinddiesemit abstandscodierten Referenzmarken ausgerüstet. Sie wählen einen der Referenzmodi an, Verfahrenmit derentsprech enAchsemax.20 mm in eineRichtungund Ihre Achse fingt im REF Modus an zu zählen.
-
Seite 16: Absolut/Lnkremental
16. Absolut/lnkremental ABS/INCR Werden dieBezugspunkte einer A chse im ABS-Modus ( absolut) g esetzt, so kannderZählerin denNCR-Modus(inla•emental) umgeschaltet werden, wenn mit Kettenmaßengearbeitetwerden soll. 1mABS-Modusleuchtet d asABS-Symbol i n beidenAchsanzeigen auf. 17. Radius/Durchmesser Diese Funktion ermöglicht esZ.B.beiderBearbeitung vonDrehteilen, anstelleeinesverfahrenen Radius,deneigentlichbearbeiteten Durchmesser in derjeweiligen Achse anzuzeigen. -
Seite 17: Subtrahieren Oderaddieren Zueinemanzeigewert
Subtrahieren Oder Addieren zu einem Anzeigewert Sie haben einen Positionswert von 10.000in der Anzeige. Sie wollen 2.5 dazu addieren. Drücken Sie: In der Anzeige erscheintjetzt der Wert 12.500. Möchten Sie von diesem Wert wieder 2.5 mm abziehen,gehen Sie wie folgt vor. 1mDisplay steht nun der Ausgangswert 10.000. -
Seite 18: Nullannäherungsanzeige
21. Nullannäherungsanzeige Bedienen Sie folgende Tasten. DieseEinrichtungzeigtdemBedienermit einerPfeilspitze,dasssichdie Maschine innerhalb eines vorgegebenenPositionsbereichesbefmdet und sich an Null annähertOderin Nullposition steht.Beim WIZARD 211 ist dieser Bereich mit 10 mm Oder 0,5 Zoll fix vorgegeben. Zum Ausschalten der Null-Annäherungsanzeigedrücken Sie die Tastenkombination noch einmal. -
Seite 19: Speicherung Desietzten P Ositionswertes Einer A Chse
23. Speicherung des letzten Positionswertes einer Achse Der WIZARD erlaubt es,die zuletzt in den AchsanzeigenstehendePosition abzuspeichem.Die Maschine muss dazu in allen Achsen geklemmt sein und darfbis zum Wiedereinschaltenin keiner Achse bewegt werden. Zum Einspeichem drücken Sie: Jetzt können Sie den WIZARD ausschalten. -
Seite 20: Speichern Desletztendisplaywertes
25. Speichern des letzten Displaywertes Durch Drücken der Taste Wird dieseSpeicherfunktion aktiviert. Das heißt, der Displaywert geht beim ausund Wiedereinschaltendes Zählers nicht verloren. Durch erneutes Drücken der Wird die Speicherfunktion deaktiviert. -
Seite 21: Lineare Korrektur Pro Achse
26. Lineare Korrektur pro Achse 26.01 Einqabe eines linearen Korrekturfaktors Beispiel: S ieverfahren a neinem Werkstück v oneinerzuranderen Werkstückkante. DerZählerzeigt,Z.B.in derX-Achse, 9 9.655 mman.Die gemessene Länge desWerkstücks beträgt aber100.000 m m. Um diesenFehlerauszugleichen, gehenSiewie folgt vor: Klemmen Sie, i n diesem FalldieX-Achse anderStelle 99.655 mm,und &ücken Sie die Tasten: Geben Sienundie eigentliche Längeein,in diesem Beispiel100.000 mm:... -
Seite 22: Überwachung Derfunktion D Erpräzisionsglasmaßstäbe
27. Überwachung der Funktion Präzisionsglasmaßstäbe Messsystemüberwachun ist eingeschaltet (EncE On) — Messsystemüberwachun ist ausgeschaltet (EncE OfO Beieingeschalteter Messsystemüberwachun Wird derFlankenabstand dieFrequenz derRechtecksignale vomMesssystem überwacht. WenneinFehlervomMesssystem festgestellt Wirderscheint in der entsprechend Achs-Anzeige "Error", und alle Ausgänge (Relais) werden ausgeschaltet. DurchDrücken derentsprechenden Achs-Taste kanndieError-Anzeige wieder rückgesetztwerden. -
Seite 23: Selbstdiagnose Deswizard's
Selbstdiagnose des WIZARD's Anzeigentest: Alle Segmente und Symbole der Anzeige leuchten. EEProm-test: eingebautes EEProm Wird getestet: Meldung: EEprom nF (=fehlerfrei) EEPR.FAIL (=Feh1er) Zählertest: die eingebauten Zähler werden überprüft Meldung: CountnF (=fehlerfrei) CNT.FAIL (=Feh1er) Tastaturtest: Meldung: PUSH [gedrückte Taste] Alle Tastenkönnen gedrückt und somit auf ihre Funktion überprüft werden.
