Berger & Schroter 20196 Montageanleitung

(D) Montageanleitung LED- rbeitsscheinwerfer rt.-Nr. 20196

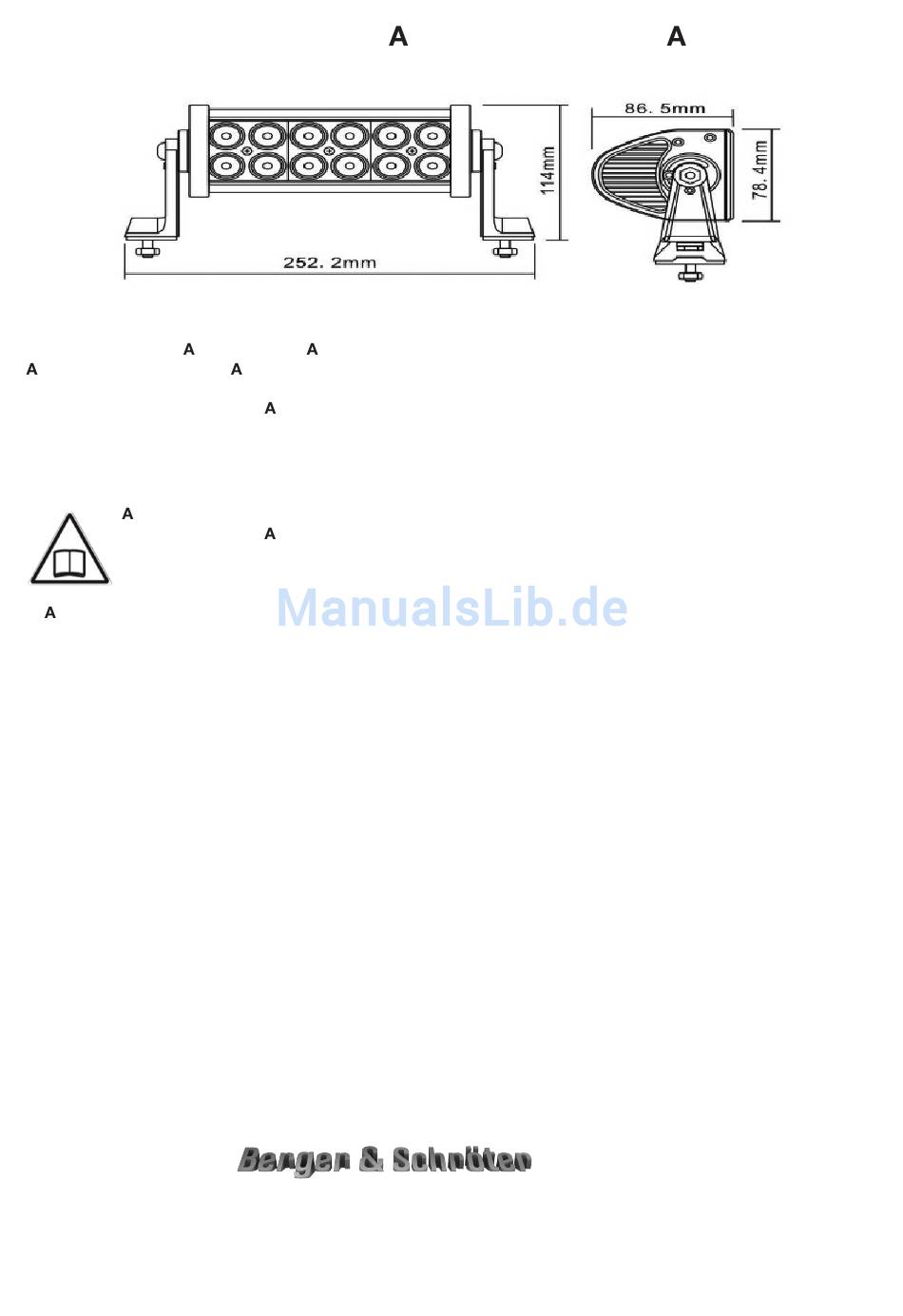

Techn. Daten:
36 W (12x3 W), ~2,6
rbeitsscheinwerfer im
Lichtstreuwinkel, 10–30 V Gleichstrom, IP65, Licht-
farbe 6000K, Lumen ca. 2300, ufbauhöhe ca. 11,5
cm, Gehäusehöhe ca. 8 cm, Gesamtbreite inkl. Hal-
terung ca. 25,2 cm, 2 LED Reihen.
chtung: Lesen Sie diese Montageanleitung sorgfältig.
Bevor dieser LED- rbeitsscheinwerfer verwendet wird, die Einhaltung der folgenden
allgemeinen Sicherheitsvorschriften genau prüfen.
Eine Nichteinhaltung kann zu Schäden am Gerät und zu Verletzungen führen.
1. llgemeine Sicherheitsvorschriften
1. Der LED-Arbeitsscheinwerfer darf nur von speziell dazu geschulten Personen mit guten Kenntnissen der Sicher-
heitsbestimmungen montiert werden. Betrieb im Straßenverkehr nicht zugelassen.
2. Das Gerät darf von Kindern nicht erreichbar sein.
2. Installation/Bedienung
1. Packen Sie den LED-Arbeitsscheinwerfer aus und nehmen Sie alle Teile aus dem Karton.
2. Schrauben sie nun die seitlichen Standfüße mit den beiligenden Innensechskantschrauben am Scheinwerfergehäuse
fest, die kleinere Innensechskantschraube ist zur Arretierung des Lampengehäuses an den Standfüßen.
3. Den Arbeitscheinwerfer mit den beiliegenden Schrauben und Muttern auf die die vorgesehene Standfläche montie-
ren, als Schutz die Gummikappen unter die Standfüße legen.
4. Von einem Fachmann den Arbeitsscheinwerfer anschließen lassen (Rot = +, Schwarz = –).
Die Stromquelle muß min. 10V bis max. 30 V Gleichstrom betragen.
3. Garantie
Wir gewähren auf dieses Produkt eine Garantie von 24 Monaten gemäß den einschlägigen, gesetzlichen Bestim-
mungen, ab dem Datum des Kaufs durch den Erstbenutzer.
Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Fehler und
Mängel aus normaler Abnutzung sowie an Verschleißteilen usw.; Schäden oder Mängel durch zweckfremde Verwen-
dung, durch Unfall oder durch Abänderung.
Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann.
oder wenn das Produkt offensichtlich nicht richtig gewartet wurde bzw. gepflegt wurde (nicht vorgenommene oder
unzureichende Maßnahmen bei; Reinigung und Wartung).
Bitte heben Sie den Kaufbeleg gut auf, denn er gilt als Nachweis für das Datum des Kaufs.
Das Gerät ist im Garantiefall dem Händler nicht zerlegt und vollständig, sowie gereinigt (wenn möglich in der Origi-
nalverpackung) zusammen mit dem Kaufbeleg zurückzugeben.
Copyright by
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung von Berger + Schröter darf diese Bedienungsanleitung, auch nicht auszugs-
weise, in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren ver-
vielfältigt oder verarbeitet werden. Technische Änderungen können jederzeit ohne Ankündigung vorgenommen werden. Die Bedie-
nungsanleitung wird regelmäßig korrigiert. Fur technische und drucktechnische Fehler und ihre Folgen ubernehmen wir keine Haftung.
bei 12 V, ~1,3 bei 24 V, LED
luminiumgehäuse, 60°
Lieferumfang:
2 x Innensechskantschlüssel 2,5 + 5 mm
2 x Innensechskantschraube M3, 17 mm lang
2 x Innensechskantschraube M6, 23 mm lang
2 x Innensechskantschraube M6, 30 mm lang
2 x Muttern M6
2 x Gummikappen
www.berger-schroeter.de
