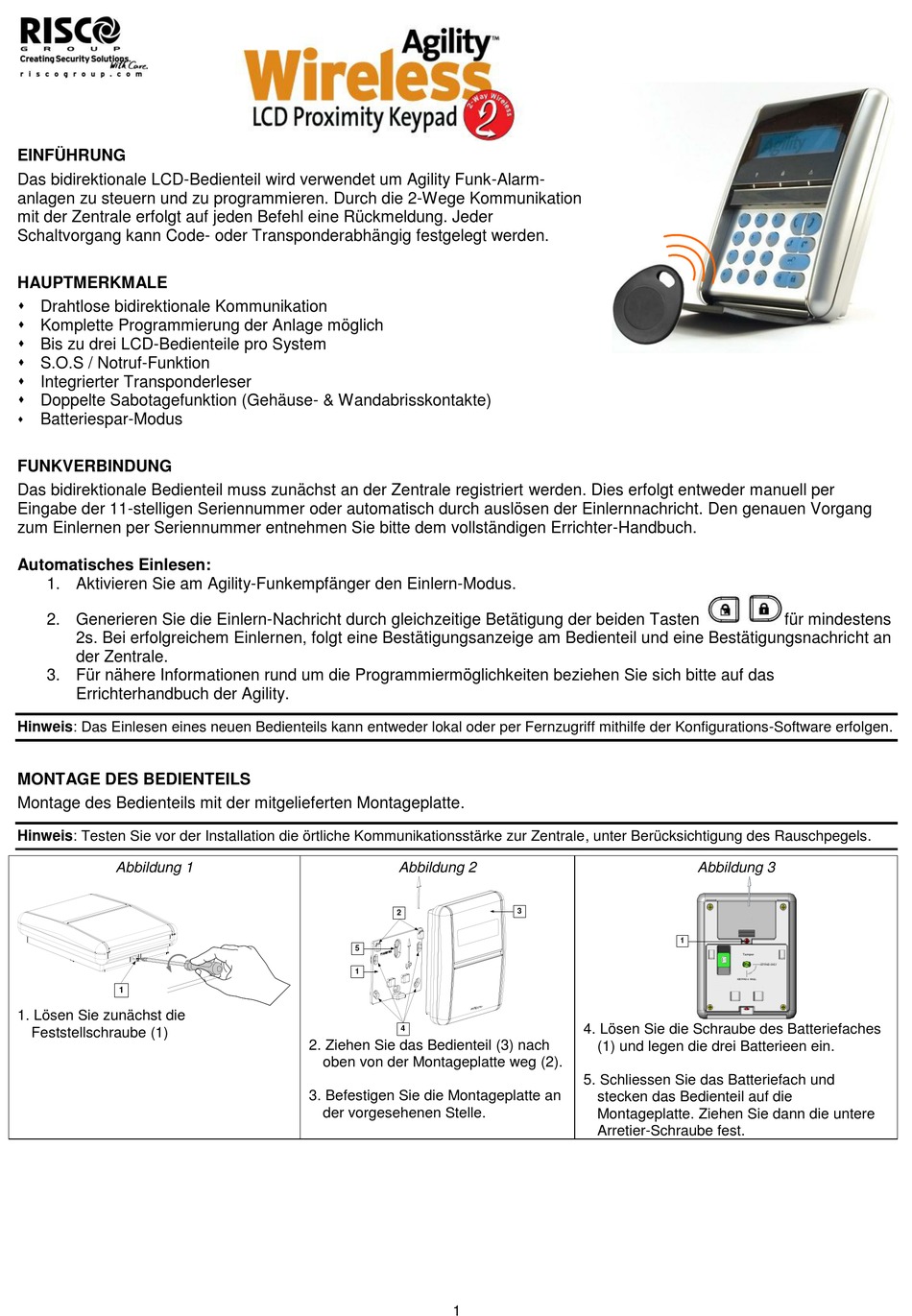

EINFÜHRUNG
Das bidirektionale LCD-Bedienteil wird verwendet um Agility Funk-Alarm-
anlagen zu steuern und zu programmieren. Durch die 2-Wege Kommunikation
mit der Zentrale erfolgt auf jeden Befehl eine Rückmeldung. Jeder
Schaltvorgang kann Code- oder Transponderabhängig festgelegt werden.
HAUPTMERKMALE
Drahtlose bidirektionale Kommunikation
Komplette Programmierung der Anlage möglich
Bis zu drei LCD-Bedienteile pro System
S.O.S / Notruf-Funktion
Integrierter Transponderleser
Doppelte Sabotagefunktion (Gehäuse- & Wandabrisskontakte)
Batteriespar-Modus
FUNKVERBINDUNG
Das bidirektionale Bedienteil muss zunächst an der Zentrale registriert werden. Dies erfolgt entweder manuell per
Eingabe der 11-stelligen Seriennummer oder automatisch durch auslösen der Einlernnachricht. Den genauen Vorgang
zum Einlernen per Seriennummer entnehmen Sie bitte dem vollständigen Errichter-Handbuch.
Automatisches Einlesen:
1. Aktivieren Sie am Agility-Funkempfänger den Einlern-Modus.
2. Generieren Sie die Einlern-Nachricht durch gleichzeitige Betätigung der beiden Tasten
2s. Bei erfolgreichem Einlernen, folgt eine Bestätigungsanzeige am Bedienteil und eine Bestätigungsnachricht an
der Zentrale.
3. Für nähere Informationen rund um die Programmiermöglichkeiten beziehen Sie sich bitte auf das
Errichterhandbuch der Agility.
Hinweis: Das Einlesen eines neuen Bedienteils kann entweder lokal oder per Fernzugriff mithilfe der Konfigurations-Software erfolgen.
MONTAGE DES BEDIENTEILS
Montage des Bedienteils mit der mitgelieferten Montageplatte.
Hinweis: Testen Sie vor der Installation die örtliche Kommunikationsstärke zur Zentrale, unter Berücksichtigung des Rauschpegels.
Abbildung 1
1
1. Lösen Sie zunächst die
Feststellschraube (1)
Abbildung 2
2
5
1
4
2. Ziehen Sie das Bedienteil (3) nach
oben von der Montageplatte weg (2).
3. Befestigen Sie die Montageplatte an
der vorgesehenen Stelle.
1
3
1
4. Lösen Sie die Schraube des Batteriefaches
(1) und legen die drei Batterieen ein.
5. Schliessen Sie das Batteriefach und
stecken das Bedienteil auf die
Montageplatte. Ziehen Sie dann die untere
Arretier-Schraube fest.
für mindestens
Abbildung 3
Tamper
