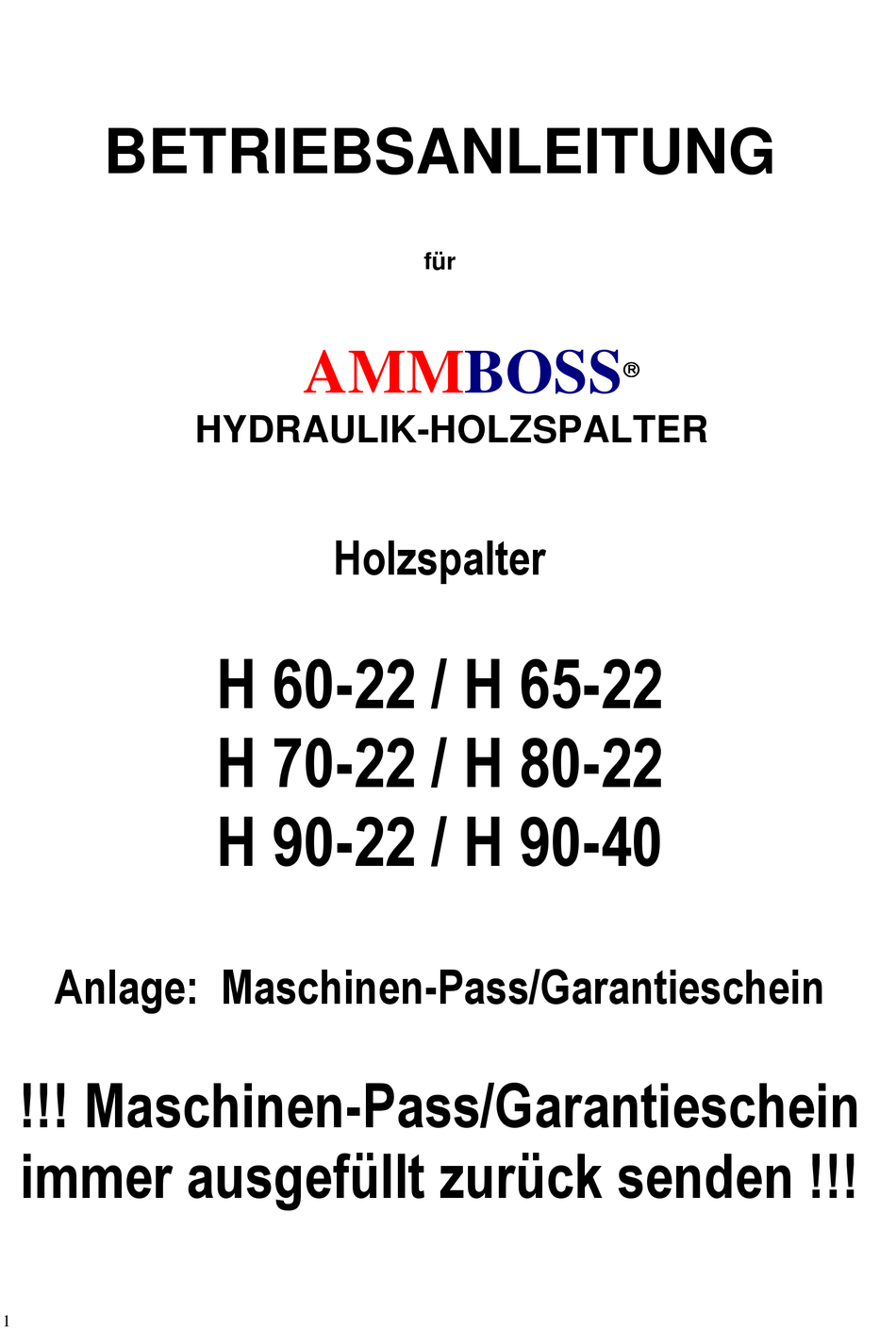

- Seite 1 BETRIEBSANLEITUNG für AMMBOSS HYDRAULIK-HOLZSPALTER Holzspalter H 60-22 / H 65-22 H 70-22 / H 80-22 H 90-22 / H 90-40 Anlage: Maschinen-Pass/Garantieschein !!! Maschinen-Pass/Garantieschein immer ausgefüllt zurück senden !!!
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite Bauteilbeschreibung Allgemeines Geltungsbereich Bestimmungsgemäße Verwendung Sicherheit Sicherheitstechnische Hinweise Lärmhinweis Inbetriebnahme Aufstellung Vor Inbetriebnahme Maschinen mit 400 V-Motor Antrieb über Schlepperhydraulik H 90 – 40 (Sonderzubehör) Antrieb durch Schlepper mit Aufsteckpumpe Spaltvorgang Transport Zusatzausrüstung Wartung und Kontrolle Sicherheitstechnische Hinweise Wartung Kontrolle Spaltturm... -
Seite 3: Bauteilbeschreibung
Bauteilbeschreibung... -
Seite 4: Allgemeines
H 90 – 40 E-Motor/Zapfwelle/Kombi* Kombi: Zapfwellenbetrieb + E-Motor Bestimmungsgemäße Verwendung Die AMMBOSS-Holzspaltgeräte sind ausschließlich zum Spalten von Holz geeignet. Die Maschine darf nur von Personen be- dient, gewartet und instand gesetzt wer- den, die mit der Betriebsanleitung und den geltenden Vorschriften über die Ar- beitssicherheit und Unfallverhütung ver-... -
Seite 5: Sicherheit
• Beim Transport und bei Stillstand der Maschine das Spaltmesser immer ganz einfahren, um Beschädigun- gen zu vermeiden. • Verwenden Sie nur Original-AMMBOSS-Ersatzteile • Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden. • Schalter kontrollieren ob der NOT-AUS(Schalter) funktionsfähig ist. -
Seite 6: Lärmhinweis
Lärmhinweis Der Arbeitsplatz bezogene Lärmwert beträgt 70 db(A). Bei Maschinen mit Zapfwellenantrieb hängt der Lärmwert vom Schlepper ab. Inbetriebnahme Aufstellung Die Maschine muss auf einer ebenen, festen und freien Fläche aufgestellt werden. Bei weichem Untergrund für die Standfüße ein Brett verwenden. ACHTUNG: Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Vor Inbetriebnahme •... -
Seite 7: Antrieb Über Schlepperhydraulik H 90 - 40 (Sonderzubehör)
Antrieb über Schlepperhydraulik – H 90-40 (Sonderzubehör) • Die Maschine an die Dreipunktaufhängung des Schleppers montieren. • Die Hydraulikschläuche an die Schlepperhydraulik anschließen. ACHTUNG: Achten Sie darauf, dass die Viskosität des Schlepperhydraulik-Öls mit jenem des Spalters zusammenpasst. ACHTUNG: Den Vor- und Rücklauf beachten! •... - Seite 8 DURCH UNSACHGEMÄSSE BEDIENUNG ODER ZERLEGUNG DES GERÄTES ERLISCHT JEDE GARANTIE!! Holz steht von selbst Stellen Sie das Holz stehend zwischen den beiden Handgriffen unter das Spaltmesser auf die Druckplatte zwi- schen die Ausschnitte der Gummiplatte. Beachten Sie dabei die Beschaffenheit des Holzes (Äste etc.)! Danach das Holz mit den beiden Handgriffen in die richtige Position rücken.
-
Seite 9: Transport
Vor Kontroll- und Wartungsarbeiten an der Maschine unbedingt den Antrieb abstellen und bei E-Antrieb die Maschine vom Stromnetz trennen! • Lassen Sie die Maschine nie unbeaufsichtigt laufen! • Verwenden Sie nur Original-AMMBOSS-Ersatzteile! • Arbeiten Sie nie ohne Schutzvorrichtung! • Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Wartung •... -
Seite 10: Fehlerbeseitigung
Fehlerbeseitigung FEHLER URSACHE BESEITIGUNG Spaltmesser fährt nicht aus Falsche Drehrichtung Phasenwender verdrehen Zapfwellendrehrichtung im Urzeiger- sinn Zu wenig oder kein Öl im Hydraulik- Ölstand kontrollieren System Höhenbegrenzung Lösen Spaltmesser fährt nicht ein Falsche Drehrichtung Phasenwender verdrehen Zapfwellendrehrichtung im Uhrzei- gersinn Elektromotor läuft nicht an Sicherungen fallen –... -
Seite 11: Technische Daten
Technische Daten Antrieb Pumpenlstg. Öl-Füllmenge Gewicht Breite/Tiefe/Höhe Druck Antriebs- L/min. Liter drehzahl H 60 – 22 E-Motor 10,0 630/750/1.120 180…200 540/min. H 65 – 22 E-Motor 10,0 630/750/1.120 180…200 540/min. H 70 – 22 E-Motor 11,0 630/750/1.120 180…200 540/min. H 80 – 22 E-Motor 16,0 630/750/1.120... -
Seite 12: Ersatzteile
Ersatzteile AMMBOSS - Holzspalter 84057 Ergoldsbach Telefon: 08771 / 91 09 80 Fax: 08771 / 91 09 78... -
Seite 13: Maschinen-Pass/Garantieschein
Garantie. Es gilt ferner die Garantierichtlinie. . Weiterhin wird bei Umbau keinerlei Haftung übernommen! Diese Garantie kann von AMMBOSS nur übernommen werden, wenn eine Kopie des Maschinenpas- ses sofort nach Übergabe der Maschine an den Kunden vollständig ausgefüllt an uns eingesandt wird.
