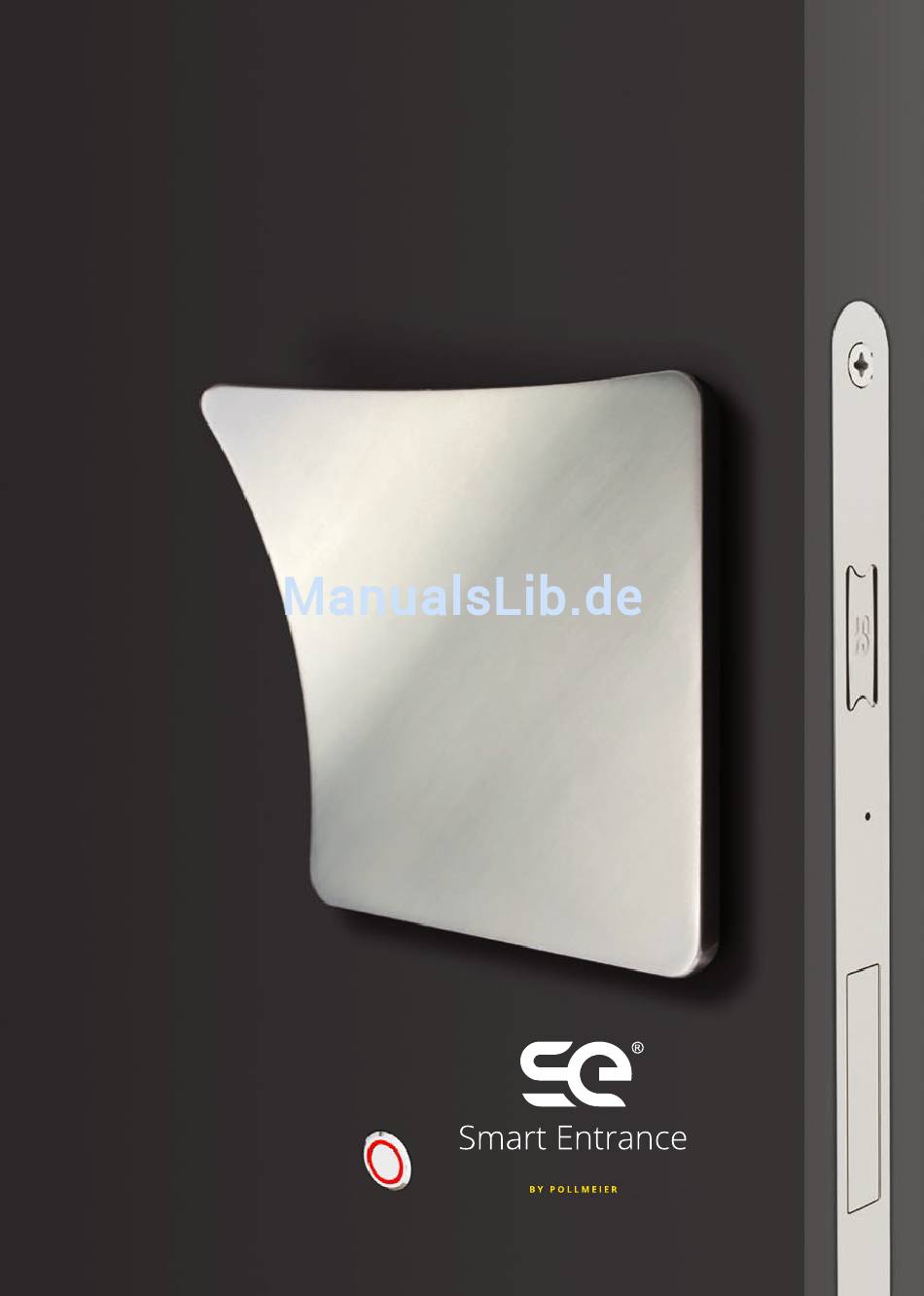

- Seite 1 Betriebsanleitung Elektrisches Einsteckschloss Touch to open...
- Seite 2 BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open Original-Betriebsanleitung | 06-2017_v1...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Allgemeines 1.1 Leistungsbeschreibung nach Bauproduktenverordnung 1.2 EG-Konformitätserklärung 2 Beschreibung des elektrischen Türschlosses 2.1 Technische Daten 2.2 Fräszeichnungen 2.3 Funktion 3 Sicherheit 3.1 Bestimmungsgemäßer Gebrauch 3.2 Nicht bestimmungsgemäßer Gebrauch 4 Montage 4.1 Einsteckschloss mit Schließtaster (optional) einbauen 4.2 Einsteckschloss ohne Schließtaster einbauen 4.3 Batterien einlegen 5 Betrieb und Wartung 5.1 Störungsbeseitigung... -
Seite 4: Allgemeines
• vier AAA Micro Alkaline-Batterien (1,5 V) • Senkkopfschraube mit Vollgewinde 4,5 x 30 - T20 • Senkkopfschraube mit Vollgewinde 3,5 x 25 - T15 Zur Montage benötigte Teile: • SE-zertifizierter Türgriff aus dem Lieferprogramm der BGT Pollmeier GmbH (siehe Punkt 7) Optionales Zubehör: • Schließtaster... -
Seite 5: Leistungsbeschreibung Nach Bauproduktenverordnung
1.1 Leistungserklärung Leistungserklärung gemäß Anhang III der Verordnung (EU) Nr. 305/2011 (Bauproduktenverordnung) 1. Typ: Elektrisches Einsteckschloss Touch to open - EES2 2. Verwendungszweck: Ansteuerung der Falle in einflügeligen Holztüren im Innenraum über einen Motor 3. Hersteller: Baugruppentechnik Pollmeier GmbH, Hövelrieger Str. 26, D-33161 Hövelhof 4. -
Seite 6: Eg-Konformitätserklärung
BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open 1.2 EG-Konformitätserklärung EG-Konformitätserklärung BGP 01-2017 im Sinne der EG-Richtlinie Maschinen 2006/42/EG Hiermit erklären wir, die Baugruppentechnik Pollmeier GmbH, Hövelrieger Str. 26, 33161 Hövelhof, Deutschland in alleiniger Verantwortung, dass die folgende Maschine Bezeichnung: Elektrisches Einsteckschloss... -
Seite 7: Technische Daten
2.1 Technische Daten Elektrisches Einsteckschloss Schließblech 11,2 12,1 13,8 Abmessungen Türschloss: Breite: 84 mm / Tiefe: 20 mm / Höhe: 209 mm Abmessungen Schließblech: Breite: 8,4 mm / Tiefe: 20 mm / Höhe: 120 mm Gewicht: 443 g inkl. Batterien / 397 g ohne Batterien Schutzklasse: IP 20 Stromversorgung:... -
Seite 8: Fräszeichnungen
BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open 2.2 Fräsmaße Fräsmaße für das Einsteckschloss 20,2... - Seite 9 Fräsmaße für den Schließtaster Frästiefe bis Schlossfräsung Ø 11,5** * gilt nur bei Wabenfüllung und Röhrenspansteg. Bei Vollholz: Ø 12 mm...
-
Seite 10: Funktion
BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open 2.3 Funktion Beim Schließen der Tür wird die Falle durch das magnetische Schließblech aus dem Schloss gezogen und rastet im Schließblech ein. Bei Berührung des Türgriffes mit einem Körperteil (vorzugweise mit der Hand) wird die Verriegelung (Falle) des Schlosses elektrisch zurückgezogen. -
Seite 11: Nicht Bestimmungsgemäßer Gebrauch
3.2 Nicht bestimmungsgemäßer Gebrauch Jeder Gebrauch des elektrischen Einsteckschlosses, der von der bestimmungsgemäßen Verwendung abweicht, hat den Verlust der Gewährleistung zur Folge. Für Schäden, die dadurch entstehen, haftet die Baugruppentechnik Pollmeier GmbH nicht. Aus diesem Grund halten Sie sich an folgende Anweisungen: Achtung! Der Einsatz des elektrischen Einsteckschlosses in Türen, die in einem ausgewiesenen Flucht- und Rettungsweg liegen, sowie in Rauch- oder Brand- schutztüren ist nicht vorgesehen und nicht erlaubt! -
Seite 12: Einbau Des Schlosses Mit Schließtaster
BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open 4.1 Einbau des Schlosses mit Schließtaster Kontrollieren Sie bitte vor der Montage alle Teile auf Vollständigkeit und sichtbare Beschädi- gungen. Sofern Beschädigungen vorhanden sind, die die Funktion des Schlosses beeinträch- tigen können, sollten Sie das Schloss keinesfalls montieren! Die Montage sollte von handwerklich versierten Personen übernommen werden. - Seite 13 3. Halten Sie das Kabel straff aber nicht stramm während Sie das Schloss in die Schlossfräsung schieben und mit zwei Senkkopfschrauben 4,5 x 35 (im Lieferum- 4,5 x 30 fang) wie in Abb.1 dargestellt befestigen. Schrauben geeignetem Werkzeug handfest bündig eindrehen. 4.
-
Seite 14: Einsteckschloss Einbauen Ohne Zubehör
BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open 4.1 Einsteckschloss einbauen ohne Zubehör Kontrollieren Sie bitte vor der Montage alle Teile auf Vollständigkeit und sichtbare Beschädi- gungen. Sofern Beschädigungen vorhanden sind, die die Funktion des Schlosses beeinträch- tigen können, sollten Sie das Schloss keinesfalls montieren! Die Montage sollte von handwerklich versierten Personen übernommen werden. -
Seite 15: Batterien Einlegen
Abb.3 Abb.2 4. Schließen Sie nun die Tür innerhalb von 10 Sek.. Berühren Sie dabei nicht die SE-Griffe, da sonst der Messvorgang verfälscht wird. (Wird die Tür nicht innerhalb von 10 Sek. geschlos- sen, schaltet sich das Schloss aus Sicherheitsgründen wieder aus.) 5. -
Seite 16: Betrieb Und Wartung
BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open 5 Betrieb und Wartung Sollte eine Handlung während des Betriebs oder der Installation von Ihnen erforderlich sein, werden Sie akustisch dazu aufgefordert. In den folgenden Übersichten finden Sie die verschiedenen Signaltöne und deren Bedeutung. -
Seite 17: Störungsbeseitigung
Batterien nach Vorgaben einlegen Polung) Schloss nicht eingeschaltet Ein-/Aus-Schalter drücken, Schloss wird aktiviert. (siehe 4.2) Falscher Türgriff, Falle wurde Griff durch SE-zertifizierten Griff ersetzen und gesperrt nach Montage Ein-/Aus-Schalter drücken Griff zu fest montiert Griff etwas lösen Schloss nicht für Tür ausgelegt... -
Seite 18: Notentriegelung
BETRIEBSANLEITUNG Elektrisches Einsteckschloss Touch to open Sollte eine Störung nicht behoben werden können, bauen Sie das Schloss bitte aus und setzen Sie sich mit der Baugruppentechnik Pollmeier GmbH in Verbindung. Geschultes Fachpersonal steht Ihnen zur Verfügung. 5.2 Notentriegelung Eine Notentriegelung der Tür ist im Normalbetrieb und bei richtiger Handhabung nicht erforderlich. -
Seite 19: Reinigung
Sollten Sie auf der Bandinnenseite im Notfall nicht die Möglichkeit haben, den Türgriff zu demontieren, stemmen Sie die Tür im Bereich des Türgriffs mit einem kräftigen Druck auf (siehe Abb.3, S.12). Bei einer Kraft von 1 kN gibt der Safety-Clip an der Falle nach und die Tür öffnet sich (siehe Abb.4, S.12). - Seite 20 Abb.3 Signalton. 5. Schließen Sie nun die Tür innerhalb von 10 Sek.. Berühren Sie dabei nicht die SE-Griffe, da sonst der Messvorgang verfälscht wird. (Wird die Tür nicht innerhalb von 10 Sek. geschlos- sen schaltet sich das Schloss aus Sicherheitsgründen wieder aus.) 6.
-
Seite 21: Demontage Und Entsorgung
7 Zugelassene Griffe Um eine einwandfreie Funktion des elektrischen Einsteckschlosses zu jeder Zeit zu garantie- ren, sind nur SE-zertifizierte Griffe für das Schloss zugelassen. Achten Sie deshalb beim Kauf Ihres Griffes unbedingt auf die SE-Kennzeichnung, die die Kompatibilität mit der Smart Entrance-Technologie gewährleistet.
