User Manual for
Wireless ControlCase
15V - 18V
Transmitter
Contact-no.: Circuit for:
1 Direction indicator light, left
2 Rear fog light
R R
+ +
- -
3 ( ( ) ) GND for contact no.1 - 8
4 Direction indicator light, right
5 Taillight, right
6 Stop lights
B B
7 Taillight, left
8 Reversing light
R R
9 + + Permanent power supply
10 Power supply ignition switch
-
+
11 GND for contact no.10
- 10 - 10
12 not connected
13 GND for contact no.9
- 9 - 9
www.secoruet.net

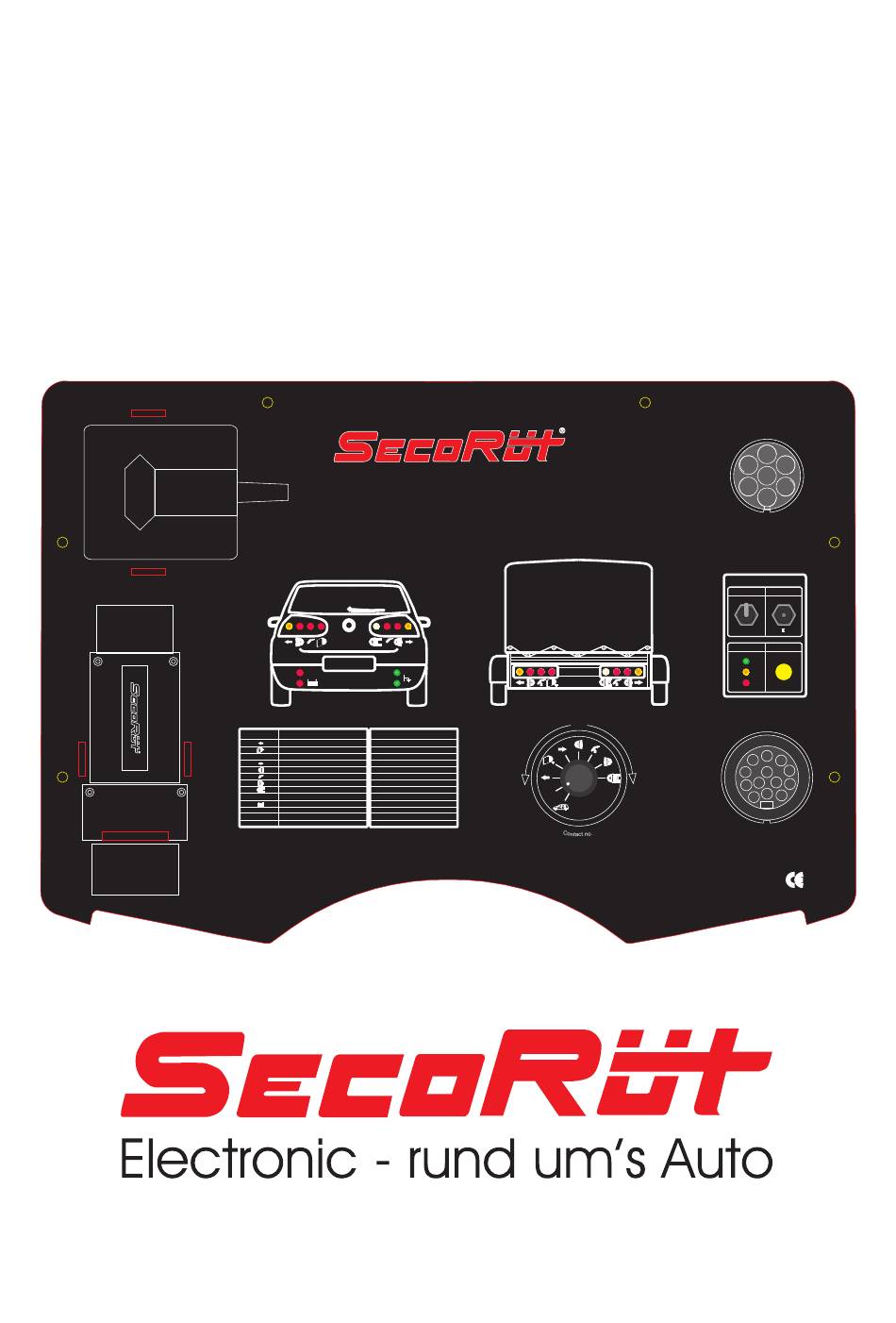

Wireless ControlCase Wireless ControlCase
R R
B
B
+
CAN - Bus
+ + - 9 - 9
+ -
- 10 - 10
Stromkreis:
Fahrtrichtungsanzeiger, links
Nebelschlußleuchte
Masse für Kontakt Nr.1 - 8
Fahrtrichtungsanzeiger, rechts
Schlußleuchte, rechts
Bremsleuchten
Schlußleuchte, links
Rückfahrleuchte
Stromversorgung, Dauerplus
Stromversorgung, Zündung
Masse für Kontakt Nr.10
nicht belegt
Masse für Kontakt Nr.9
433 Mhz / AM
Trailer
5
6
4
2
7
1 8
OFF
Trailer 7 pin.
Akku Panel
Power Charger
OFF 15V DC
ON
+
Status Test
Trailer 13 pin.
Made in Germany
®
