Audiotec Fischer helix Bedienungsanleitung Seite 3

1 Anschluß Remoteleitung
Die Remoteleitung wird mit dem automatischen
Antennenanschluß des Steuergerätes (Radio) verbunden.
Dieser ist nur aktiviert, wenn das Steuergerät EIN-
geschaltet ist. Somit wird der Verstärker mit dem
Steuergerät ein-und ausgeschaltet.
2 Anschluß Batteriekabel
Das +12V Versorgungskabel ist am Pluspol der Batterie
anzuschließen. Empfohlener Querschnitt: min. 16 mm
3 Anschluß Massekabel
Das Massekabel sollte am zentralen Massepunkt (dieser
befindet sich dort wo der Minuspol der Batterie zum
Metallchassis des Kfz geerdet ist) oder an einer blanken,
von Lackresten befreiten Stelle des Kfz-Chassis ange-
schlossen werden.
4 Sicherungen
Die Eingangssicherungen sind parallel geschaltet und
schützen vor einem geräteinternen Fehler, d.h. die
Anlage muß mit einer zusätzlichen Sicherung in Nähe
der Batterie (max. 30 cm entfernt) abgesichert werden.
Die Sicherungswerte betragen 3 x 25 Ampere und müs-
sen beide installiert sein, da der Verstärker mit 75
Ampère (3 x 25 A) abgesichert ist.
5 Sicherungsfunktionsanzeige
Sollten die Sicherungen (4) durch eine Fehlfunktion zer-
stört werden, wird dieses durch das Aufleuchten der
roten LED angezeigt. Bei normalem Betrieb bleibt die
LED erloschen.
6 Eingangssignalschalter für die Eingänge C und D
Sollte beim Brückenbetrieb (Dreikanalbetrieb nur mög-
lich, wenn die Kanäle C und D gebrückt werden) der
Kanäle C und D nur ein Monosignal, d.h. eine Cinch-
leitung zur Verfügung stehen, können die Eingänge mit
Hilfe dieses Schalters (6) auf Schalterstellung 2 verbun-
den werden. Somit entfällt der Y-Adapter. Auf Schalter-
stellung 1 sind die Kanäle C und D einzeln anzusteuern.
7- 10 Signaleingänge
Die A4 hat RCA-Anschlüsse zum Kontaktieren von
Cinchkabeln, die mit den Vorverstärkerausgängen der
Line-Outputs des Steuergerätes oder
Vorverstärkers z.B. HXE 100 verbunden werden. Diese
Anschlüsse sind vergoldet um eine bessere NF-Übertra-
gung zu gewährleisten.
11 - 14 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieser Regler kann die Eingangsempfind-
lichkeit der einzelnen Kanäle A bis D an die Ausgangs-
spannung des angeschlossenen Steuergerätes angepaßt
werden. Diese Regler sind keine Lautstärkeregler, son-
dern dienen nur der Anpassung. Der Regelbereich ist
2
.
500 mV bis 8 V.
15 - 17 CPS-Color Protection System
Die LEDs zeigen den Betriebszustand der Endstufe an.
Grün (15) = betriebsbereit; gelb(16) = Fehlfunktion der
Endstufe; Kurzschluß am Lautsprecherausgang: rot (17)
= Überhitzung. Sollte die Endstufe wegen Überhitzung
abgeschaltet haben, kann es je nach Umgebungs-
temperatur einige Zeit dauern, bis sie sich wieder ein-
schaltet.
18 Umschalter für HP/Lin/TP der Kanäle A und B
Zur Umschaltung der internen, aktiven Frequenzweiche
auf Hochpass/ Full Range (Linear) oder Tiefpass der
Kanäle A und B.
19 Umschalter für HP/Lin/TP der Kanäle C und D
zur Umschaltung der internen, aktiven Frequenzweiche
auf Hochpass/ Full Range (Linear) oder Tiefpass der
Kanäle C und D.

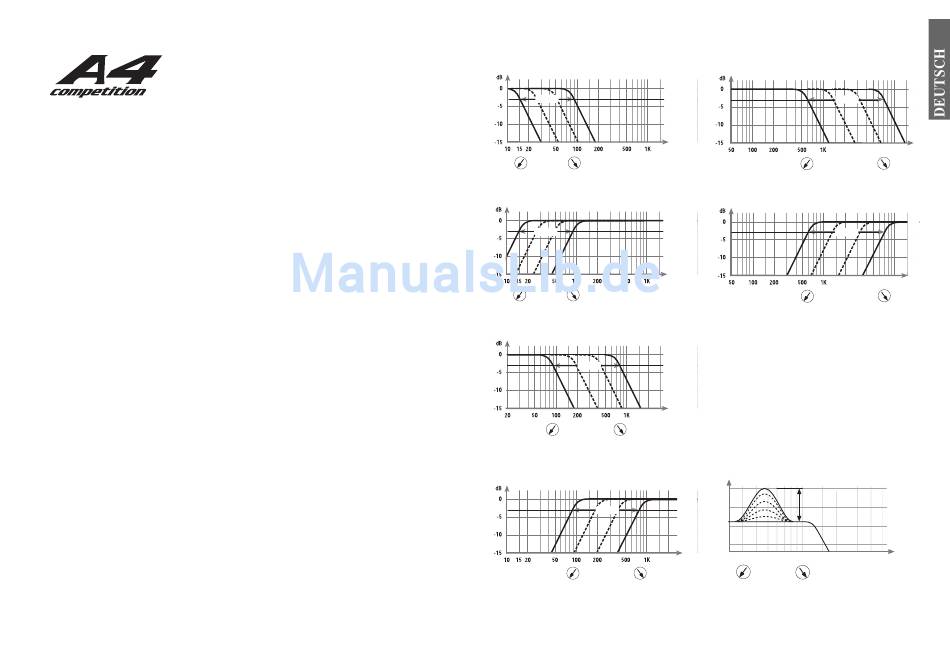

20 - 21 Frequenzwahlbereichsschalter
Mit Hilfe dieses Schalters kann der Regelbereich der
Potentiometer 22 (Kanäle A und B) und 23 (Kanäle C
und D) von 15 Hz bis 90 Hz auf Position 1, von 90 Hz
bis 800 Hz auf Position 2 und von 600 Hz bis 7 kHz auf
Position 3 gestellt werden.
Position 1: Tiefpass
eines
variabel
15 Hz 90 Hz
Position 1: Hochpass
variabel
15 Hz 90 Hz
Position 2: Tiefpass
variabel
90 Hz 800 Hz
Position 2: Hochpass
variabel
90 Hz 800 Hz
Position 3: Tiefpass
Hz
600 Hz
Position 3: Hochpass
Hz
600 Hz
22 - 23 Frequenzeinstellregler
Regler zur Einstellung der Trennfrequenz der Stereo-
kanäle A und B (22) und C und D (23).
24 Lautsprecheranschlußklemmen für Kanäle A u. B
25 Lautsprecheranschlußklemmen für Kanäle C u. D
Hz
26 Bassboost - Pegelregler zur Anhebung der
Mittenfrequenzen
Mit Hilfe des Reglers Nr. 26 kann die durch Regler Nr.
27 eingestellte Mittenfrequenz von 0 bis 9 dB angeho-
ben werden, wenn der Schalter 19 auf HP oder LP steht.
dB
variabel
20 30 50 100 200
Hz
0 dB
9 dB
variabel
2K 5K Hz
7 kHz
variabel
2K 5K Hz
7 kHz
Hz
300 500
