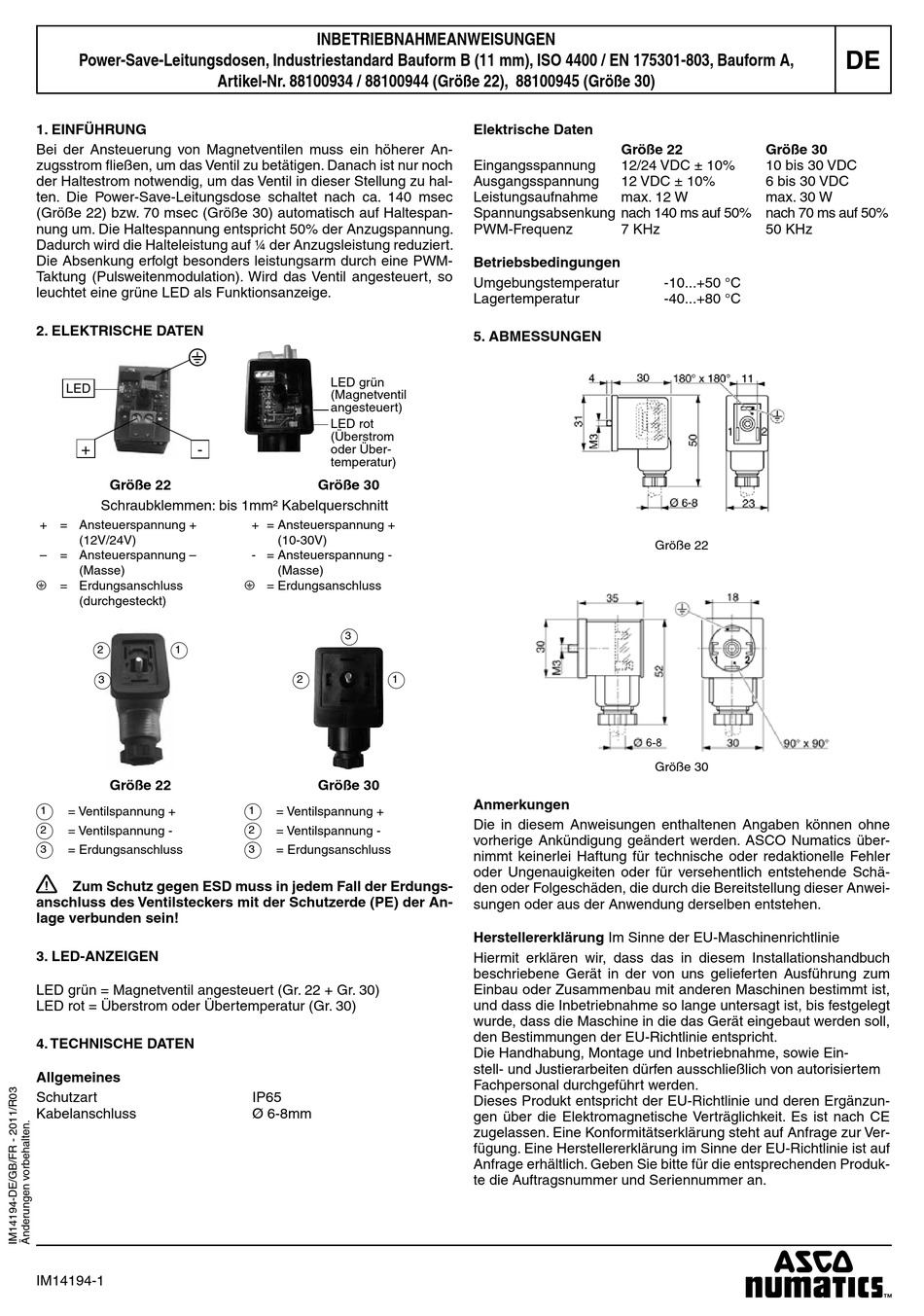

ASCO Numatics 88100934 Installationsanleitung

Power-Save-Leitungsdosen, Industriestandard Bauform B (11 mm), ISO 4400 / EN 175301-803, Bauform A,
1. EINFÜHRUNG
Bei der Ansteuerung von Magnetventilen muss ein höherer An-
zugsstrom fließen, um das Ventil zu betätigen. Danach ist nur noch
der Haltestrom notwendig, um das Ventil in dieser Stellung zu hal-
ten. Die Power-Save-Leitungsdose schaltet nach ca. 140 msec
(Größe 22) bzw. 70 msec (Größe 30) automatisch auf Haltespan-
nung um. Die Haltespannung entspricht 50% der Anzugspannung.
Dadurch wird die Halteleistung auf ¼ der Anzugsleistung reduziert.
Die Absenkung erfolgt besonders leistungsarm durch eine PWM-
Taktung (Pulsweitenmodulation). Wird das Ventil angesteuert, so
leuchtet eine grüne LED als Funktionsanzeige.
2. ELEKTRISCHE DATEN
j
LED
+
-
Größe 22
Schraubklemmen: bis 1mm² Kabelquerschnitt
+ = Ansteuerspannung +
(12V/24V)
– = Ansteuerspannung –
(Masse)
= Erdungsanschluss
j
(durchgesteckt)
2 1
3
Größe 22
1 = Ventilspannung +
2 = Ventilspannung -
3 = Erdungsanschluss
d
Zum Schutz gegen ESD muss in jedem Fall der Erdungs-
anschluss des Ventilsteckers mit der Schutzerde (PE) der An-
lage verbunden sein!
3. LED-ANZEIGEN
LED grün = Magnetventil angesteuert (Gr. 22 + Gr. 30)
LED rot = Überstrom oder Übertemperatur (Gr. 30)
4. TECHNISCHE DATEN
Allgemeines
Schutzart
Kabelanschluss
IM14194-1
INBETRIEBNAHMEANWEISUNGEN
Artikel-Nr. 88100934 / 88100944 (Größe 22), 88100945 (Größe 30)
LED grün
(Magnetventil
angesteuert)
LED rot
(Überstrom
oder Über-
temperatur)
Größe 30
+ = Ansteuerspannung +
(10-30V)
- = Ansteuerspannung -
(Masse)
j = Erdungsanschluss
3
2
Größe 30
1 = Ventilspannung +
2 = Ventilspannung -
3 = Erdungsanschluss
IP65
Ø 6-8mm
Elektrische Daten
Eingangsspannung
Ausgangsspannung
Leistungsaufnahme
Spannungsabsenkung nach 140 ms auf 50% nach 70 ms auf 50%
PWM-Frequenz
Betriebsbedingungen
Umgebungstemperatur
Lagertemperatur
5. ABMESSUNGEN
1
Anmerkungen
Die in diesem Anweisungen enthaltenen Angaben können ohne
vorherige Ankündigung geändert werden. ASCO Numatics über-
nimmt keinerlei Haftung für technische oder redaktionelle Fehler
oder Ungenauigkeiten oder für versehentlich entstehende Schä-
den oder Folgeschäden, die durch die Bereitstellung dieser Anwei-
sungen oder aus der Anwendung derselben entstehen.
Herstellererklärung Im Sinne der EU-Maschinenrichtlinie
Hiermit erklären wir, dass das in diesem Installationshandbuch
beschriebene Gerät in der von uns gelieferten Ausführung zum
Einbau oder Zusammenbau mit anderen Maschinen bestimmt ist,
und dass die Inbetriebnahme so lange untersagt ist, bis festgelegt
wurde, dass die Maschine in die das Gerät eingebaut werden soll,
den Bestimmungen der EU-Richtlinie entspricht.
Die Handhabung, Montage und Inbetriebnahme, sowie Ein-
stell- und Justierarbeiten dürfen ausschließlich von autorisiertem
Fachpersonal durchgeführt werden.
Dieses Produkt entspricht der EU-Richtlinie und deren Ergänzun-
gen über die Elektromagnetische Verträglichkeit. Es ist nach CE
zugelassen. Eine Konformitätserklärung steht auf Anfrage zur Ver-
fügung. Eine Herstellererklärung im Sinne der EU-Richtlinie ist auf
Anfrage erhältlich. Geben Sie bitte für die entsprechenden Produk-
te die Auftragsnummer und Seriennummer an.
Größe 22 Größe 30
12/24 VDC ± 10% 10 bis 30 VDC
12 VDC ± 10% 6 bis 30 VDC
max. 12 W max. 30 W
7 KHz 50 KHz
-10...+50 °C
-40...+80 °C
Größe 22
Größe 30
