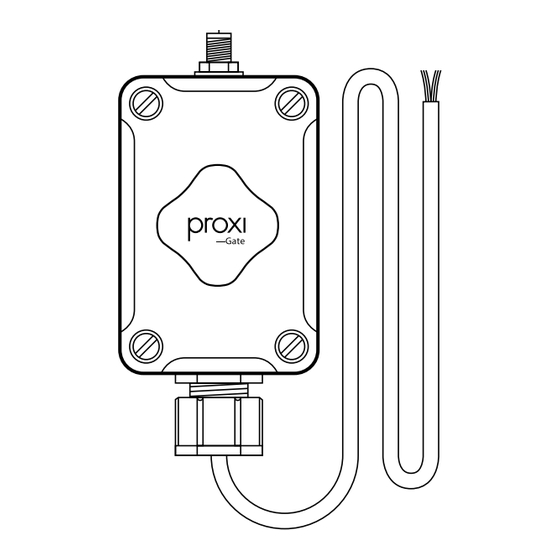

Proxi Gate Bedienungsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für Proxi Gate
- Seite 1 Gate www.getproxi.com...
- Seite 2 Betriebssystem iOS7 oder Android ab der Beim Einstellen der monostabilen Betrieb- Version 4.3 arbeitet. sart soll auch die Zeit für Aufrechterhalten des Einschaltzustands des Ausgangs Das Proxy-Gate-Modul verfügt über 2 angegeben werden. Die Standardzeit beträgt Ausgänge für Steuerung entweder von 2 1 Sekunde.
-
Seite 3: Montage
IN2 B * * Keine Unterstützung in der Version 1.0.0 Die Klemmen des Proxi-Gate-Anschlusses sollen an die Klemmen der Torsteuerung ange- schlossen werden. Die einfachste Montageart des Proxi-Gate-Moduls erfolgt durch seine Anbindung an den Tasteneingang für manuelle Steuerung. Die Lage und Beschreibung der Anschlüsse hängt von der Torsteuerungsvariante ab. -
Seite 4: Spannungsversorgung Anschließen
Die meisten Torsteuerungen verfügen über die Anschlussspannungsversorgung, die für Versorgung von Endschaltern, Lichtzellen oder Beleuchtungen notwendig ist. Falls die Spannungsversorgung zwischen 9-25 V der Fest- oder Wechselspannung liegt, kann sie für Versorgung des Proxi-Gate-Moduls verwendet werden. Die Spannungspolarität ist beliebig. Anschluss der Ausgänge des Zwei-Kanal-Steuerung... - Seite 5 Montage 13 12 PHOT STOP P.P. SHIELD Rys. 2. Beispiel eines Kanalanschlusses des Proxi-Gate-Moduls an die Torsteuerung (Steuerung: Beninca JM3)
- Seite 6 Tor zu platzieren. Reichweite des Funkmoduls zu sichern, Die Abbildung 3 zeigt Beispiele für Montage der Antenne des Proxi-Gate-Moduls in einem Raum. Die Position 1 ist die günstigste Lage und wird empfohlen, um die beste Funkreichwe- ite zu sichern. In der Position 4 ist das Signal am schwächsten.
-
Seite 7: Technische Daten
Technische Daten UMWELTBEDINGUNGEN Betriebstemperatur -30 °C / +55 °C Schutzart IP65 ELEKTRISCHE DATEN Spannungsversorgung AC/DC 9 V–24 V (beliebige Polarität) Max. Spitzwert der Spannungsversorgung 50 V Max. Versorgungspannung 70 mA Leistungsmittelwert 120 mW AUSGÄNGE Anzahl der Ausgänge Polarität der Ausgänge Galvanische Trennung der Ausgänge Ja (jeweils einzeln) Max. - Seite 8 Technische Daten EINGÄNGE Anzahl der Eingänge 2 (Eingänge mit der Polaritätserkennung) Galvanische Trennung der Eingänge Min. Eingangsspannung AC/DC 10 V Max. Eingangsspannung AC/DC 25 V Überspannungsschutz des Eingangs Nein Ausgangsmodus Monostabil/Bistabil (Die Betriebsart und Zeit werden über die Anwendung festgelegt) FUNKDATEN Funkverbindung Bluetooth, 2,4 GHz...
