GSM/GPRS/GPS TRACKER
BEDIENUNGSANLEITUNG
Danke daß Sie sich für den Kauf des Trackers entschieden haben! Die vorliegende
Bedienungsanleitung zeigt Ihnen den korrekten Umgang mit diesem Gerät. Bitte lesen
Sie vor der Inbetriebnahme die Bedienungsanleitung aufmerksam durch. Sämtliche
Angaben sind durch die laufenden Produktentwicklung Änderungen unterworfen. Für
etwaige Fehler in diesem Dokument wird keine Haftung übernommen. Verwaren Sie
das Gerät bitte außerhalb der Reichweite von Kindern. Die Gesetzeslage betreffend der
Überwachung, Abhörung bzw. Positionsverfolgung von Personen und beweglichen
Gütern ist von Land zu Land unterschiedlich. Erkundigen Sie sich also bitte vor dem
Gebrauch über die aktuelle Gesetzeslage und holen Sie falls erforderlich die
entsprechenden Genehmigungen ein.
TK102-2 Tracker Bedienungsanleitung # V 6.93
TK102-2 *V3
Vorwort
U
© 2009
Seite 1
Werbung
Inhaltsverzeichnis

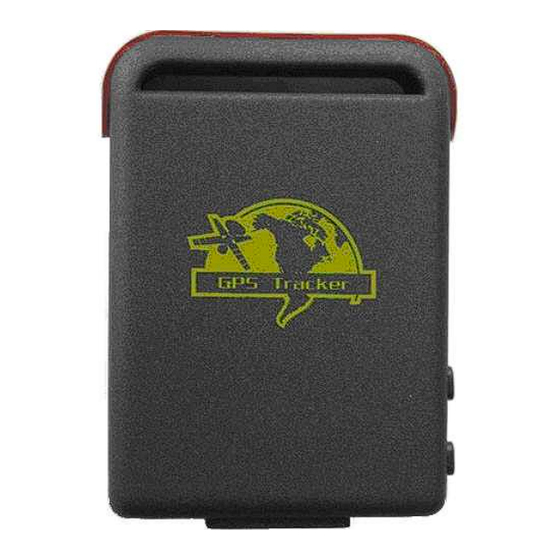

Inhaltszusammenfassung für itakka TK102-2 V3 Serie
- Seite 1 TK102-2 *V3 GSM/GPRS/GPS TRACKER BEDIENUNGSANLEITUNG Vorwort Danke daß Sie sich für den Kauf des Trackers entschieden haben! Die vorliegende Bedienungsanleitung zeigt Ihnen den korrekten Umgang mit diesem Gerät. Bitte lesen Sie vor der Inbetriebnahme die Bedienungsanleitung aufmerksam durch. Sämtliche Angaben sind durch die laufenden Produktentwicklung Änderungen unterworfen. Für etwaige Fehler in diesem Dokument wird keine Haftung übernommen.
- Seite 2 Rechtlicher Hinweis Copyright © 2009 itakka®. Alle Rechte vorbehalten. Der Inhalt dieses Dokuments darf ohne vorherige schriftliche Genehmigung durch itakka® in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden. itakka® behält sich das Recht vor, ohne vorherige Ankündigung an jedem der in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Überblick Einsatzmöglichkeiten Abbildung des Trackers Technische Spezifikationen Benutzung des Trackers Installation der Sim-Karte Akku Ladung Erstmalige Inbetriebnahme Initialisierung Password Änderung Autorisierung Echtzeit Positionsabfrage Automatische Positionsdatenübermittlung Audio/Abhörmodus 5.10 Modus für Positionsdatenübermittlung 5.11 Geo-Zaun 5.12 Bewegungsalarm 5.13 Geschwindigkeitsalarm 5.14 IMEI Abfrage 5.15 SOS-Taste 5.16 Batterie Ladezustandsmeldung 5.17 Aktionsradius für Positionsdatenübermittlung... -
Seite 4: Überblick
1. Überblick Der GPS Tracker arbeitet mit den bestehenden GSM/GPRS Netzwerken sowie dem GPS Navigationssystem. Der GPS Tracker kann somit Ziele orten und beobachten. Die Steuerung der Informationsabgleich sowie die Positionsübermittlung mit dem Gerät erfolgt mittels SMS oder Internet. Neben der Positionsdatenübermittlung kann der Tracker auch für eine akustische Überwachung seiner Umgebung verwendet werden. -
Seite 5: Technische Spezifikationen
GSM/GPRS Antenne Mikrofon Mikrofon Antenne Seitenansicht Akku wie abgebildet einlegen Innenansicht 4. Technische Spezifikationen Spezifikation Dimension 64mm x 46mm x 17mm(1.8”*2.5”*0.65”) Gewicht ca. 50g Netzwerke GSM/GPRS Band 900/1800/1900Mhz oder 850/1800/1900Mhz GPS chip SIRF3 chip GSM/GPRS Simcom Sim340 oder Simcom Sim300 Modul GPS sensity -159dBm... -
Seite 6: Benutzung Des Trackers
5. Benutzung des Trackers 5.1 Installation der SIM Karte Der Tracker funktioniert mit den meisten gängigen SIM Karten. Beachten Sie jedoch, daß die verwendete SIM Karte nicht durch einen PIN-Code geschützt ist. Um einen eventuell vorhandenen PIN-Code zu entfernen, legen Sie die SIM-Karte in Ihr Handy ein und folgen der Bedienungsanleitung Ihres Handys. - Seite 7 Schieben sie die Verriegelung mit dem Fingernagel nach links um die Metallabdeckung zu öffnen. Erst wenn der Schieber ganz nach links geschoben wurde läßt sich die Metallabdeckung problemlos öffnen. Wenden Sie beim Öffnen bzw. Einlegen der SIM-Karte keinesfalls Gewalt an – bei einer korrekten Bedienung läßt sich diese ohne Kraftaufwendung einlegen.
- Seite 8 3. Je nach Modell werden die Tracker teilweise mit Plastikeinsätze für SIM bzw. Micro SD Karte ausgeliefert. Entfernen Sie falls vorhanden den Plastikeinsatz für die SIM-Karte und legen Sie diese wie auf der Metallabdeckung abgebildet ein. Sollten Sie das Gerät mit einer SD-Karte betreiben, entfernen Sie gegebenenfalls auch diesen Plastikeinsatz und legen stattdessen eine SD-Karte wie auf der Metallabdeckung abgebildet ein.
-
Seite 9: Akku Ladung
5.2 Akku / LadungErstmalige Inbetriebnahme Die Akkus werden aufgrund der längeren Lebensdauer werksseitig ungeladen ausgeliefert. Vor dem Erstmaligen Gebrauch laden Sie die Akkus für 8-12 Stunden. Laden Sie die Akkus nur mit dem mitgelieferten Ladegerät. Nach der Erstladung benötigen die Akkus für eine Neuladung ca. 3-5 Stunden. -
Seite 10: Initialisierung
Allgemeine Hinweise zur Steuerung/Programmierung des Trackers: Nachfolgend erhalten Sie einen Überblick über die Steuerung bzw. Programmierung des Trackers. Beachten Sie bitte auf die korrekte Schreibweise der angegebenen Befehle. Das werkseitig eingestellte Password des Trackers lautet: 123456 . Im Falle eine Passwortänderung notieren Sie bitte das neue Passwort. -
Seite 11: Password Änderung
Rückantwort des Trackers: begin ok! Beispiel: begin123456 5.5 Passwort Änderung Diese dient dazu, um das Passwort für die Programmierung Ihres Trackers zu ändern. Das zu vergebende Passwort besteht aus einer Folge von 6 Ziffern (Buchstaben sowie Sonderzeichen dürfen nicht im Passwort aufscheinen). Bitte notieren Sie das neue Passwort. Eine Rekonstruktion eines vergessenen Passwortes ist nicht möglich. -
Seite 12: Echtzeit Positionsabfrage
Code für Deutschland 0049 … Die Null der Vorwahl ist im Regelfall nicht Bestandteil der Telefonnummer. Bitte vergewissern Sie sich vor der Programmierung über die korrekte Schreibweise der angegebenen Telefonnummer durch einen simplen Anruf. Werden mehrere Telefonnummern autorisiert, so müssen die nachfolgenden Nummern mit der ersten autorisierten Telefonnummer programmiert werden. -
Seite 13: Automatische Positionsdatenübermittlung
speed Geschwindigkeit in km/h F:4,32V Batteriespannung 0 bedeutet Batterie wird nicht geladen 1 bedeutet Batterie wird geladen signal F F - GPS Signalstärke gut L – GPS Signalstärke schwach Imei Imei Number Ihres SIM-Karte Netzwerkspezifische Infodaten: LAC CELL_ID Mobile Country Code, Mobile Network Code, Location area code, Cell ID Achtung: Breiten und Längengrad werden ohne Minuten bzw. -
Seite 14: Audio/Abhörmodus
t002h030n123456 übermittelt Positionsdaten alle 2 Stunden 30mal t001h***n123456 übermittelt Positionsdaten jede Stunde – unendlich oft Um die automatische Positionsdatenübermittlung abzuschalten geben Sie bitte nachfolgende Befehlsfolge ein: Zweck : Abschalten der automatischen Pos.datenübermittlung SMS Befehlsfolge : notn+password Rückantwort des Trackers: notn ok! Beispiel: notn123456 5.9 Audio - Abhörmodus... -
Seite 15: Geo-Zaun
5.11 Geo-Zaun Mit dieser Funktion haben Sie die Möglichkeit ein Gebiet zu definieren, in welchem sich der Tracker im Regelfall aufhält. Sobald der Tracker außerhalb des angegebenen Gebietes befindet, wird an die autorisierte Nummer eine entsprechende Warn SMS geschickt. Die Definition des Gebietes besteht aus den Längen und Breitengraden des linken oberen sowie des rechten unteren Ecke. -
Seite 16: Geschwindigkeitsalarm
SMS Befehlsfolge : move+password Rückantwort des Trackers: move ok! Beispiel: move123456 Um den Bewegungsalarm zu deaktivieren geben Sie bitte folgendes Kommando ein: Zweck : Bewegungsalarm deaktivieren SMS Befehlsfolge : nomove+password Rückantwort des Trackers: nomove ok! Beispiel: nomove123456 5.13 Geschwindigkeitsalarm Mit dieser Funktion haben Sie Möglichkeit, eine Warnmeldung zu generieren, sobald der Tracker eine gewisse (frei programmierbare) Geschwindigkeit überschreitet. -
Seite 17: Sos-Taste
Zweck : IMEI des Trackers abfragen SMS Befehlsfolge : imei+password Rückantwort des Trackers: 15stellige IMEI Nummer Beispiel: imei123456 5.15 SOS Taste Um einen SOS Alarm zu versenden, drücken Sie die SOS-Taste für 3 Sekunden. Sobald die SOS Taste gedrückt wurde, wird alle 3 Minuten eine SOS Warnmeldung mit den Positionsdaten verschickt. -
Seite 18: Sms Center
Zweck : Aktionsradius für Positionsmeldungen aktivieren SMS Befehlsfolge : tlimit+password+<space>+Aktionsradius in Meter Rückantwort des Trackers: tlimit ok Beispiel: tlimit123456 250 Zweck : Aktionsradius für Positionsmeldungen deaktivieren SMS Befehlsfolge : tlimit+password+<space>+0 Rückantwort des Trackers: tlimit ok Beispiel: tlimit123456 0 5.18 SMS Center Diese Funktion wird im Regelfall nicht benötigt und ist nur für spezielle Anwendungen vorgesehen. -
Seite 19: Gprs Einstellungen
übermittelt. Mit dieser Befehlsoption kann also die automatische Datenübermittlung der auf der SD-Card gespeicherten Positionsdaten ein/ausgeschaltet werden Diese Funktion ist vor allem bei Positionsdatenübermittlungen welche auch außerhalb der Reichweite von Mobilfunknetzen protokolliert werden sollen sehr hilfreich (z.B. Positionsdaten von offshore Schiffen, Autofahrten durch entlegene Gebiete, etc. -
Seite 20: Änderung Der Zeitzone
Beispiel: adminip123456 194.93.77.3 955 Zweck : Löschung bzw. Deaktivierung der GPRS Einstellungen SMS Befehlsfolge : noadminip+password Rückantwort des Trackers: noadminip ok! Beispiel: noadminip123456 Weiters muß für den Erfolgreichen Versand der GPRS Datenpakete eine sog. APN (Access Point Name) definiert werden. Den Namen dieses APN erfragen Sie bei Ihrem Mobilnetzbetreiber. Zweck : APN festlegen SMS Befehlsfolge :... -
Seite 21: Webpage Hinweis In Den Sms Nachrichten
Zweck : Webpage in SMS anzeigen SMS Befehlsfolge : home+password+<space>+Website Rückantwort des Trackers: HOME ok! Beispiel: home123456 www.itakka.com Zweck : Webpage in SMS löschen SMS Befehlsfolge : home+password+<space>+<space> Rückantwort des Trackers: HOME ok! Beispiel: home123456 5.32 GSM Modul neu initialisieren In sehr seltenen Fällen kann es erforderlich sein, das GSM Modul neu zu initialisieren. - Seite 22 SMS Befehlsfolge : shake+password+<space>+0 Rückantwort des Trackers: Beispiel: shake123456 0 5.34 Direkter Google-Earth Link Mit diesem Kommando sendet der Tracker SMS Positionsangaben mit einem direkten Link zu Google-Earth. Diese Funktion ist z.B. für Internethandys sehr hilfreich. Die aktuelle Position kann somit direkt über den gesendeten Link angezeigt werden.
-
Seite 23: Warnhinweise
6. Warnhinweise Um eine möglichst lange Lebensdauer Ihres Trackers zu gewährleisten, bitten wir Sie nachfolgende Punkte zu beachten: • Verwaren Sie den Tracker an einem trockenen Platz. Jede Art von Feuchtigkeit (z.B. Regen, Spritzwasser, Seewasser, usw.) kann das Gerät beschädigen. •... -
Seite 24: Fehler Und Lösungen
7. Fehler und Lösungen Fehler Lösung • Tracker startet nicht Bitte überprüfen Sie der Reihe nach folgende Punkte: • Tracker reagiert nicht mehr • Überprüfen sie den Ladezustand des eingelegten Akkus • Überprüfen Sie, ob die SIM-Karte korrekt eingelegt ist •... -
Seite 25: Befehlsübersicht
8. Tracker SMS Befehlsübersicht Funktion Kommandoformat Antwort Beispiel Initialisierung begin+password begin ok! begin123456 Passwort Änderung password+altes_password+<space>+neues_password password ok! password123456 888888 Telefonnummer admin+password+<space>+Telefonnummer admin ok! admin123456 004366022323 autorisierenr Telefonnummer Rufen Sie den Tracker 10 mal an add master ok automat. autorisieren Autorisierte Nummer noadmin+password+<space>+ noadmin ok! -
Seite 26: Datensatzaufbau Sms Datensatz
9. Datensatzaufbau SMS Datensatz Anhand dem nachfolgendem Datensatz werden kurz die einzelnen Felder der SMS Mitteilung erklärt: SMS-Datensatz (Beispiel): lat:46.532342 long:011.834323 speed: 0.00 15/07/09 08:15 F:4.32V,0, Signal:F imei:324886051407737 232 01 083B C4FF lat:46.532342 Positionsangabe Latitude long:011.834323 Positionsangabe Longtitude speed: 0.00 Geschwindigkeitsangabe. -
Seite 27: Positionsdateneingabe Über Google Earth
10. Positionsdateneingabe über Google Earth 1. Installieren Sie Google Earth auf Ihrem PC. Weitergehende Infos zu diesem Programm erhalten Sie unter http://earth.google.de/ 2. Um eine Standortabfrage Ihres Trackers durchzuführen rufen Sie diesen an. Sie erhalten dann anschließend per SMS die Positionsdaten. 3.
