Montage- und Betriebsanleitung

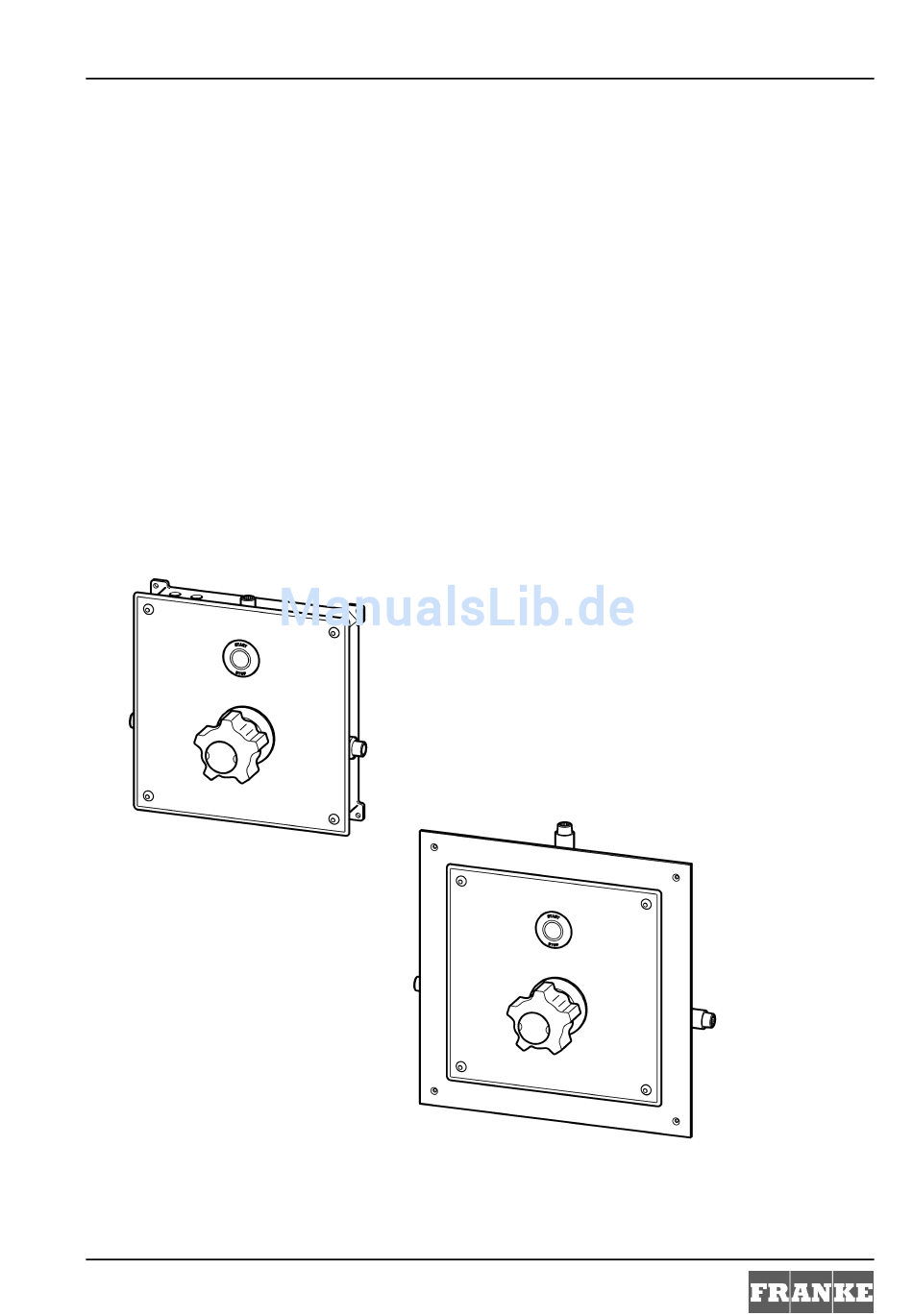

AQUATIMER-Duschbatterie mit Mischer,
für Wandeinbau, 12 V AC
EA-Nr.:
76 12982 098024
FAR-Best.-Nr.:
4024 27 24-F ........Fertigbauset
76 12982 005039
EA-Nr.:
FAR-Best.-Nr.:
4024 17 24-R ........Rohbauset
EA-Nr.:
76 12982 005060
FAR-Best.-Nr.:
4024 17 24-R01.....Rohbauset mit Klebeflansch
Franke Aquarotter AG
18-05.152e.fm/14.01.09
AQRP741
AQRP710
AQRP721
Inhaltsverzeichnis
Inhaltszusammenfassung für Franke AQRP 741
- Seite 1 Wandeinbau, 12 V AC EA-Nr.: 76 12982 098024 FAR-Best.-Nr.: 4024 27 24-F ..Fertigbauset AQRP741 76 12982 005039 EA-Nr.: FAR-Best.-Nr.: 4024 17 24-R ..Rohbauset AQRP710 EA-Nr.: 76 12982 005060 FAR-Best.-Nr.: 4024 17 24-R01..Rohbauset mit Klebeflansch AQRP721 Franke Aquarotter AG 18-05.152e.fm/14.01.09...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Abkürzungen und Einheiten ....... . 3 Zeichenerklärung......... 3 Gewährleistung . -
Seite 3: Abkürzungen Und Einheiten
Safety Extra Low Voltage, Schutzkleinspannung Schlüsselweite Trinkwasser Trinkwasser warm EA-Nr. Europäische Artikelnummer FAR-Best.-Nr. Franke Aquarotter-Bestellnummer Umrechnung 1 mm = 0,03937 Zoll 1 Zoll = 25,4 mm Alle Längenangaben in Grafiken sind in mm angegeben. 2. Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. -
Seite 4: Wichtige Hinweise
Wichtige Hinweise • Montage, Inbetriebnahme und Wartung nur durch den Fachmann nach mitgelieferter Anleitung entsprechend den gesetzlichen Vorschriften und den anerkannten Regeln der Technik. • Die technischen Anschlussbedingungen der örtlichen Wasser- und Energieversor- gungsunternehmen einhalten. • Bei dieser Duscharmatur besteht die Möglichkeit der thermischen Desinfektion zur Verringerung des Legionellen-Infektionsrisikos. -
Seite 5: Lieferumfang
Lieferumfang Rohbauset Stück 4024 17 24-R 4024 17 24-R01 Wandeinbaukasten mit: Wandeinbaukasten mit Klebe- flansch mit: absperrbaren Wassermengen- absperrbaren Wassermengen- regulierungen, Anschlussver- regulierungen, Anschlussver- schraubung für Duschrohr, schraubung für Duschrohr, Spülstück zum Spülen und Spülstück zum Spülen und Druckprüfen nach DIN 1988, Druckprüfen nach DIN 1988, Rohbauschutz Rohbauschutz... -
Seite 6: Maße
8. Maße 4024 17 24-R 4024 27 24-F 4024 17 24-R01 4024 27 24-F... -
Seite 7: Installationsbeispiel
9. Installationsbeispiel 10. Montage Rohbauset 10.1 Den Wandeinbaukasten waagerecht in die vorgesehene Wandaussparung einsetzen und befestigen. - Seite 8 ☞ Wichtig! Beim Drehen der Überwurfmuttern (a) mit einem Gabelschlüssel die Wasser- mengenregulierungen (b) auf Stellung halten. 10.2 Das Spülstück (c) entfernen. 10.3 Die Wasseranschlüsse herstellen. (SW 32) 10.4 Die Wassermengenregulierungen mit einem Innensechskant-Schlüssel schließen. d: geschlossen e: offen 10.5 Das Spülstück einsetzen. 10.6 Die Wassermengenregulierungen so ausrichten, dass Verschlussschraube (f) und Bedienelement (g) frei zugäng-...
-
Seite 9: Anschluss Elektro Vorbereiten
10.9 Die Elektro-Leitungen (h) im Leerrohr verlegen und von Armatur zu Armatur durchschleifen. 10.10 Die Elektro-Leitungen ca. 50 cm aus dem Wandeinbaukasten heraus- hängen lassen. 10.11 Den Rohbauschutz (i) einsetzen. 11. Anschluss Elektro vorbereiten Warnung! • Die Spannungsversorgung (nicht Lieferumfang), der Fehlerstrom-Schutzschalter (RCD) und der Schlüsselschalter sind außerhalb des Nassbereiches in einem extra Raum anzuordnen. -
Seite 10: Montage Fertigbauset
12. Montage Fertigbauset Warnung! Die Armatur nur mit den vorgesehenen Sieben betreiben. Nichtbeachtung kann zu erhöhter Keimbelastung des Trinkwassers führen und Gesundheits- oder Lebensgefahr bewirken. ☞ Wichtig! Vor der Montage die Rohrleitungen entsprechend DIN 1988 spülen. 12.1 Den Rohbauschutz abnehmen. 12.2 Die Wassermengenregulierungen mit einem Innensechskant-Schlüssel schließen (siehe... - Seite 11 12.10 Die Dichtheit der Wasseranschlüsse prüfen. 12.11 Die Kabelverbindungen zwischen dem Piezo-Taster, den Anschlussklemmen und den Magnetventilen herstellen (siehe Kapitel 13.). 12.12 Die Sechskantschrauben (g) mit den Sechskantmuttern (h) in die Sicher- heitsschrauben (i) schrauben. 12.13 Die Abdeckplatte (k) mit den Sicher- heitsschrauben an dem Wandeinbau- kasten befestigen.
-
Seite 12: Elektrischer Anschluss
13. Elektrischer Anschluss ☞ Wichtig! Die Verdrahtung des Piezo-Tasters und der Magnetventile zur externen Steuere- lektronik muss unbedingt mit getrennten Elektro-Leitungen erfolgen. Bei Anschluss mit einer Elektro-Leitung nimmt der Piezo-Taster Schaden. Anschluss an externen Münzkontaktgeber 13.1 Anschlussskizze für bezahlte Warm- und Kaltwasserabgabe a NYM-0 2×1,5 mm²... -
Seite 13: Funktion
14. Funktion Wasserfluss auslösen 14.1 Den Piezo-Taster drücken. • Das Wasser fließt. • Der Wasserfluss stoppt automatisch nach der eingestellten Fließzeit oder nach nochmaligem Drücken des Piezo-Tasters. Temperaturwahl Die Temperaturregulierung erfolgt über einen Drehbereich von 180°. Der Mischer ist nicht absperrbar. -
Seite 14: Temperaturbegrenzung Einstellen
15. Temperaturbegrenzung einstellen Bei Auslieferung der Duscharmatur ist werkseitig keine Temperaturbegrenzung eingestellt. Warnung! Wenn die Temperatur der Warmwasserversorgung mehr als 45 °C beträgt, die Temperaturbegrenzung einstellen. Nichtbeachtung kann Körperverletzung durch Verbrühung bewirken. 15.1 Das Abdeckplättchen entfernen. 15.2 Die Zylinderschraube heraus- schrauben und den Griff abnehmen. -
Seite 15: Siebe Wechseln
17. Siebe wechseln Siebe Wassermengenregulierungen 17.1 Die Abdeckplatte abnehmen (siehe Kapitel 16.). 17.2 Die Verschlussschrauben (a) an den Wassermengenregulierungen aufschrauben. 17.3 Die Siebe (b) wechseln. ☞ Wichtig! Auf die Einbaulage der Siebe achten. 17.4 Der Zusammenbau erfolgt in umgekehrter Reihenfolge. 18. -
Seite 16: Ersatzteile
19. Ersatzteile Bezeichnung Best.-Nr. 1 Abdeckplättchen (VPE 5 St.) ..82-018-02.437-66 2 Griff komplett ....81-100-10.251 3 Mischerwelle mit Dichtelementen ..83-100-10.318 4 Schubrosette . - Seite 17 Notizen...
