Anleitung: MicroGuard – Der kleine Mobilfunkwächter
8. Anschlussplan der Ein-/Ausgänge
Die Schnittstelle der Ein-/Ausgänge von MicroGuard kann zusätzlich zur
Ansteuerung der Handsenders mit wenigen Einschränkungen für andere
Zwecke verwendet werden, um beispielsweise eine Alarmierung per Handy
zu realisieren.

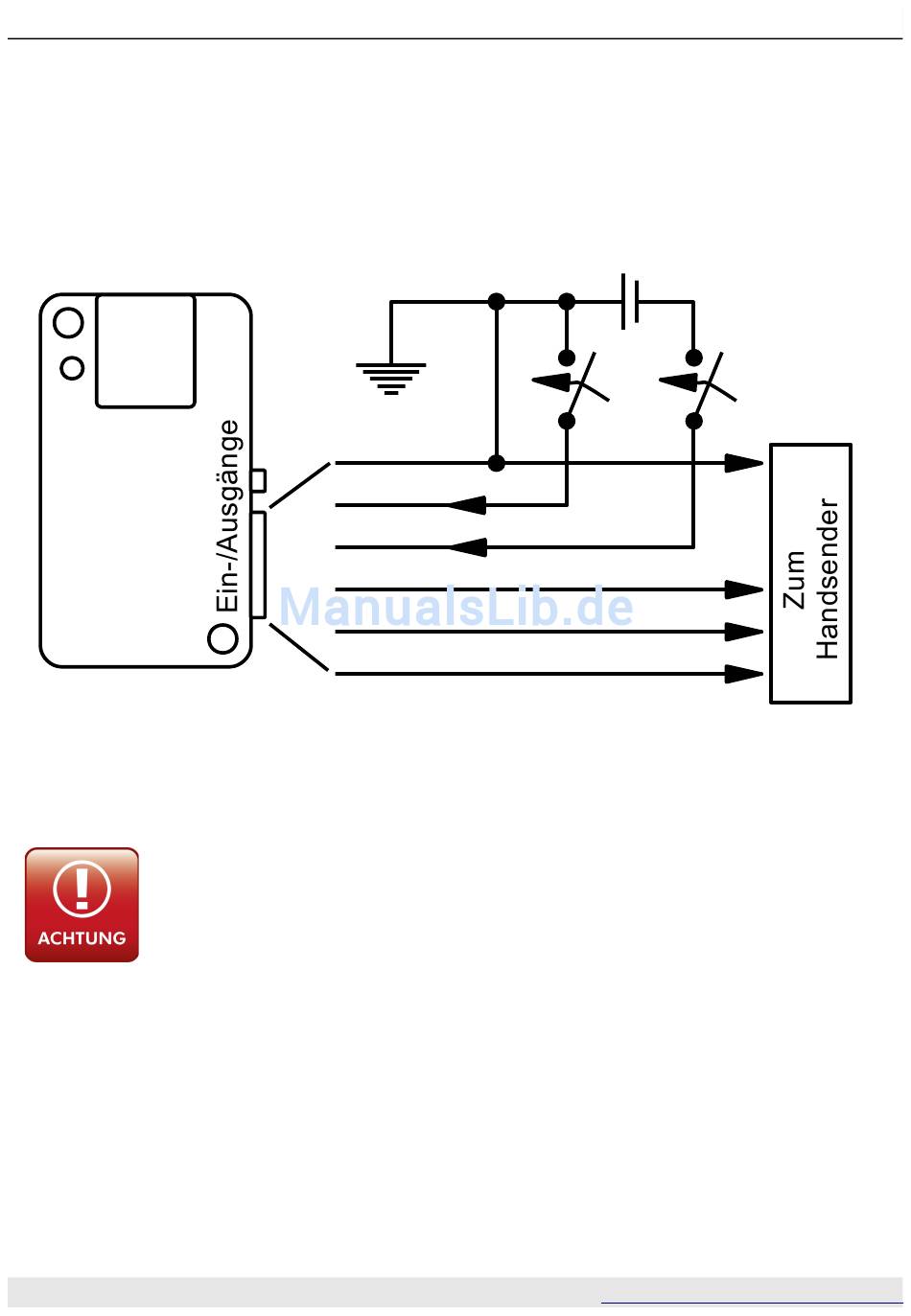

Abbildung 5: Verfügbare Anschlüsse bei Anschluss an den
Zu beachten ist, dass an die rote, orangene und braune
Leitung keine weiteren Signale, als die eingezeichneten
angeschlossen werden dürfen!
Seite 10/13
Masse
schwarz
gelb
grün
braun
orange
rot
Handsender F10 von BMW
_
+
Alarm
+3V
Internet:
http://www.microguard.de
Alarm
