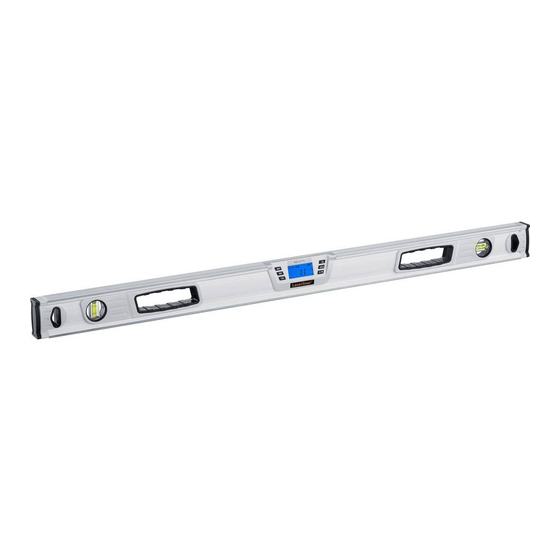

LaserLiner DigiLevel Plus Bedienungsanleitung

Elektronik-wasserwaage
Vorschau ausblenden Andere Handbücher für DigiLevel Plus:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
DigiLevel Plus
600
800
1000
1200
400
02
DE
GB
06
10
NL
DK
14
FR
18
ES
22
IT
26
30
PL
FI
34
38
PT
SE
42
46
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
SI
HU

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LaserLiner DigiLevel Plus

Inhaltszusammenfassung für LaserLiner DigiLevel Plus

  • Seite 1 DigiLevel Plus 1000 1200...
  • Seite 2 Heft „Garantie- und Zusatz- hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Digitale Elektronik-Wasserwaage mit vertikaler und horizontaler Winkelanzeige. 8 9 10 11 DigiLevel Plus Messeinheit umstellen Winkel-Referenzwert setzen Kalibrierung AN- / AUS-Taste Hold-Funktion...

  • Seite 3: Batterien Einlegen

    Einschalten und Messen Achten Sie vor jeder Messung darauf, dass die Referenzfunktion deaktiviert ist. Die DigiLevel Plus kann Winkel kontinuierlich auf 360° vermessen. – Schalten Sie das Gerät mit Taste (4) ein. – Der Neigungswinkel erscheint in der Anzeige (12).

  • Seite 4: Akustische Signalisierung

    Ändern des Winkel-Referenzwertes Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät auf die gewünschte Neigung anlegen und die Taste (2) drücken. Anschließend wechselt die Anzeige auf „0,0°”, „REF“ blinkt im Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände übertragen werden.
  • Seite 5 DigiLevel Plus Hinweise – Das Produkt ist ein Präzisionsinstrument, das mit Sorgfalt behandelt werden muss. Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Zur Reinigung benutzen Sie bitte ein leicht ange- feuchtetes weiches Tuch.
  • Seite 6 Follow the instructions they contain. Safely keep these documents for future reference. Digital electronic spirit level with vertical and horizontal angle display. 8 9 10 11 DigiLevel Plus Change units of measure Angle reference value setting Calibration ON/OFF button...

  • Seite 7: Inserting Batteries

    The DigiLevel Plus can measure angles continuously to 360°. – Switch the DigiLevel Plus on using the on/off switch (4). – The slope angle is shown in the display (8). If slopes are measured overhead, the direction of display adjusts automatically.

  • Seite 8: Acoustic Signal

    Changing the angle reference value With button (2), it is possible to transfer angles elsewhere. To do so, set the device to the desired slope and press button (2). The display then changes to „0.0°“, „REF“ flashes on the display and the required reference angle is set.
  • Seite 9 DigiLevel Plus Notes – This product is a precision instrument which must be handled with care. Do not expose the device to mechanical stress, extreme temperatures, moisture or significant vibration. – Clean with a soft, damp cloth. – The device must only be used in accordance with its inten- ded purpose and within the scope of the specifications.
  • Seite 10 ‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven aanwij- zingen op. Bewaar deze documentatie goed. Digitale elektronische waterpas met verticaal en horizontaal hoekdisplay. 8 9 10 11 DigiLevel Plus Meeteenheid omschakelen Hoek-referentiewaarde instellen Kalibratie AAN- / UIT-toets Hold-functie...
  • Seite 11 Inschakelen en meten Let voor iedere meting op dat de referentiefunctie gedeactiveerd is. De DigiLevel Plus kan hoeken constant op 360° meten. – Schakel het apparaat in met toets (4). – De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan.

  • Seite 12: Achtergrondverlichting

    Veranderen van de hoek-referentiewaarde Met toets (2) kunnen neigingen worden overgedragen. Leg daarvoor het apparaat aan op de gewenste neiging en druk op toets (2). Vervolgens schakelt de weergave om naar ‚0,0°‘, ‚REF‘ knippert op het display en de gewenste referentiehoek is ingesteld.
  • Seite 13 DigiLevel Plus Opmerkingen – Het product is een precisiemeetinstrument dat een zorgvuldige behandeling vereist. Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Gebruik een iets vochtige, zachte doek voor de reiniging. – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
  • Seite 14 „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instruk- ser. Opbevar disse dokumenter omhyggeligt. Digitalt, elektronisk vaterpas med vertikal og horisontal vinkelvisning. 8 9 10 11 DigiLevel Plus Omstilling af måleenhed Indlæsning af referencevinkel Kalibrering TÆND-/SLUK-knap Hold-funktion Akustisk signalgiver / baggrundsbelysning tænd/sluk...

  • Seite 15: Isætning Af Batterier

    Tænd for instrumentet og mål Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret. DigiLevel Plus kan måle kontinuerligt op til 360°. – Tænd for apparatet med kontakten (4). – Hældningsvinklen vises i displayet (12). Hvis målingen foretages med anlægsfladen opad, vendes tal og symboler i displayet, så...
  • Seite 16 Ændring af vinkelreference Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel Plus i den ønskede hældning og tryk derefter på tast (2). Herefter skifter indikatoren til „0,0°”, „REF“ blinker på displayet, og den ønskede referencevinkel er indstillet. Nu kan denne hældningsvinkel overføres til andre objekter.
  • Seite 17 DigiLevel Plus Bemærk – Produktet er et præcisionsinstrument, der skal behandles med omhu. Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer, fugt eller kraftige vibrationer. – Benyt en let fugtet, blød klud til rengøring. – Apparatet må kun bruges til det tiltænkte anvendelses- formål inden for de givne specifikationer.
  • Seite 18 Suivez les instructions men- tionnées ici. Conservez ces informations en lieu sûr. Niveau à bulle électronique numérique avec affichages vertical et horizontal de l’angle. 8 9 10 11 DigiLevel Plus Changer d’unité de mesure Réglage de la valeur de référence de l’angle Calibrage...
  • Seite 19 Mise en marche et mesure Vérifier avant chaque mesure que la fonction de référence est désactivée. Le DigiLevel Plus peut mesurer en continu des angles de 360°. – Mettre l’appareil en marche en appuyant sur la touche (4). – L’angle d’inclinaison apparaît à l’affichage (12). En cas de mesures effectuées au-dessus de la tête, le sens de...

  • Seite 20: Fonction Arrêt Automatique

    Modification de la valeur de référence de l’angle La touche (2) permet de reporter les inclinaisons. Pour cela, positionner l’appareil à l’inclinaison souhaitée et appuyer sur la touche (2). L’affichage passe ensuite à „0,0°“, „REF“ clignote à l’écran et l’angle de référence souhaité est fixé. Il est maintenant possible de reporter l’inclinaison sur d’autres objets.

  • Seite 21: Données Techniques

    Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info...
  • Seite 22 Siga las instrucciones indicadas en ellas. Guarde bien esta documentación. Nivel de burbuja electrónico digital con indicación vertical y horizontal de ángulo. 8 9 10 11 DigiLevel Plus Cambiar unidad de medida Ajuste de valor de referencia ángulo Calibración...
  • Seite 23 Conectar y medir Antes de cada medición, compruebe que esté desactivada la función de referencia. El DigiLevel Plus puede medir ángulos continuamente a 360°. – Encienda el aparato con la tecla (4). – El ángulo de inclinación aparece en la indicación (12).
  • Seite 24 Cambiar el valor de referencia del ángulo Las inclinaciones se pueden traspasar con la tecla (2). Para ello coloque el aparato a la inclinación deseada y pulse la tecla (2). La indicación cambia ahora a „0,0°“, „REF“ parpadea en la pantalla y ya está aplicado el ángulo de referencia deseado.
  • Seite 25 DigiLevel Plus Notas – Este producto es un instrumento de precisión que debe ser tratado con delicadeza. No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – Para limpiarlo utilice un paño suave ligeramente húmedo.
  • Seite 26 „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione. Livella elettronica con goniometro verticale ed orizzontale. 8 9 10 11 DigiLevel Plus Cambio dell‘unità di misura Impostazione del valore di riferimento dell‘angolo Taratura Tasto ON/OFF...
  • Seite 27 Accensione e misura Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata. La DigiLevel Plus può misurare qualsiasi angolo fino a 360°. – Accendere l‘apparecchio con il tasto (4). – L‘angolo di inclinazione compare sul display (12). Se si misurano angoli sopra testa, il verso di visualizzazione si adatta automaticamente.

  • Seite 28: Funzione Auto Off

    Modifica del valore di riferimento dell‘angolo Con il tasto (2) si possono trasferire inclinazioni. A tal fine posizionare l‘apparecchio sull‘inclinazione desiderata e premere il tasto (2). Infine viene visualizzato „0,0°“, „REF“ lampeggia e l‘angolo di riferimento desiderato è impostato. Adesso l‘inclinazione può essere trasferita su altri oggetti.

  • Seite 29: Dati Tecnici

    DigiLevel Plus Note – Il prodotto è uno strumento di precisione e va trattato con delicatezza. Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni. – Per la pulizia utilizzare un panno morbido e leggermente inumidito. – Utilizzare l‘apparecchio esclusivamente in conformità...
  • Seite 30 „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instruk- cjami. Starannie przechowywać te materiały. Cyfrowa poziomnica elektroniczna ze wskazaniem kąta w pionie i w poziomie. 8 9 10 11 DigiLevel Plus Zmiana jednostki pomiaru Ustawianie wartości kąta wzorcowego Kalibracja Przycisk WŁ./WYŁ.
  • Seite 31 Włączanie i pomiar Przed każdym pomiarem należy zwrócić uwagę na to, aby funkcja referencyjna była dezaktywowana. DigiLevel Plus może mierzyć kąt w sposób ciągły do 360°. – Włącz przyrząd przyciskiem (4). – Kąt nachylenia jest wyświetlany na wskaźniku 12). Podczas pomiaru nachylenia od dołu kierunek wskaźnika dopasowuje się...

  • Seite 32: Funkcja Automatycznego Wyłączania

    Zmiana wartości kąta wzorcowego Przyciskiem (2) można przenosić nachylenia. Przystaw przyrząd do pożądanego nachylenia i naciśnij przycisk (2). Wskazanie zmienia się następnie na “0,0°”, „REF“ miga na wyświetlaczu, a pożądany kąt wzorcowy jest ustawiony. Nachylenie to można teraz przenosić na inne przedmioty. Ponowne naciśnięcie przycisku (2) dezaktywuje wartość...
  • Seite 33 DigiLevel Plus Wskazówki – Produkt ten jest instrumentem precyzyjnym, z którym należy obchodzić się ostrożnie. Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych drgań. – Do czyszczenia używać proszę lekko zwilżonej miękkiej ściereczki. – Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.

  • Seite 34: Hold-Toiminto

    Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet. Digitaalinen elektroninen vesivaaka, jossa pysty- ja vaakakallistuksen näyttö. 8 9 10 11 DigiLevel Plus Yksikön vaihtaminen Kulman suuruuden vertailuarvon asetus Kalibrointi ON/OFF-näppäin Hold-toiminto Merkkiääni / taustavalo on/off Kallistussuunnan näyttö...
  • Seite 35 Huomaa paristojen oikea napaisuus. Käynnistys ja mittaus Tarkista ennen jokaista mittausta, että vertailutoiminto ei ole aktivoituna. DigiLevel Plus voi mitata kulmia yhtäjaksoisesti 360°:een asti. – Käynnistä laite näppäimellä (4). – Kallistuskulma näkyy näytöllä (12). Jos kaltevuuksia mitataan lakiasennossa, merkinnän suunta muuttuu samalla automaattisesti.

  • Seite 36: Automaattinen Virrankatkaisu

    Kulman suuruuden vertailuarvon muuttaminen Kaltevuusarvoja voidaan siirtää painikkeella (2). Aseta sitä varten laite haluamaasi kaltevuuteen ja paina painiketta (2). Näyttöön vaihtuu lukemaksi 0,0° ja REF vilkkuu. Vertailukulma on asetettu halutun suuruiseksi. Kaltevuus voidaan nyt siirtää muihin kohteisiin. Kulman suuruuden vertailuarvon aktivointi poistetaan painamalla uudelleen näppäintä...

  • Seite 37: Tekniset Tiedot

    DigiLevel Plus Ohje – Tuote on tarkkuuslaite. Käsittele sitä varoen. Varo, ettei laite saa kolhaisuja. Älä kuormita laitetta mekaanisesti, korkeassa lämpötilassa tai kosteudessa tai voimakkaassa tärinässä. – Puhdista laite vähän kostealla pehmeällä kankaalla. – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoituk- seen teknisten tietojen mukaisesti. Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä.
  • Seite 38 Siga as indicações aí contidas. Conserve esta documentação. Nível digital com indicação angular vertical e horizontal. 8 9 10 11 DigiLevel Plus Mudar a unidade de medição Fixar o valor de referência de ângulo Calibragem Botão para LIGAR/DESLIGAR Função Hold...
  • Seite 39 Ligar e medir Antes de cada medição, assegure-se de que a função de referência está desactivada. DigiLevel Plus está apto a medir ângulos de forma contínua até 360°. – Ligue o aparelho com a tecla (4). – O ângulo de inclinação surge na indicação (12).

  • Seite 40: Iluminação De Fundo

    Modificar o valor de referência de ângulo Com a tecla (2) podem ser transferidas inclinações. Para isso, coloque o aparelho na inclinação pretendida e carregue na tecla (2). A seguir a indicação muda para „0,0°“, „REF“ pisca no visor e o ângulo de referência pretendido está...
  • Seite 41 DigiLevel Plus Indicações – O produto é um instrumento de precisão que precisa de ser tratado com cuidado. Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes. – Use um pano macio ligeiramente húmido para a limpeza.
  • Seite 42 “Garanti och extra anvisningar“. Följ de anvisningar som finns i dem. Förvara underlagen väl. Digitalt elektroniskt vattenpass med vertikal och horisontell vinkelvisning. 8 9 10 11 DigiLevel Plus Ställa om mätenheten Ställ referensvärde Kalibratie Strömbrytare PÅ/AV Hold-funktion Akustisk signalgivare/ bakgrundsbelysning PÅ/AV...
  • Seite 43 Sätt igång och mät Se till att referensfunktionen är avaktiverad före varje mätning. De DigiLevel Plus kan hoeken constant op 360° meten. – Schakel het apparaat in met toets (4). – De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich auto- matisch aan.

  • Seite 44: Akustisk Signal

    Ändra referensvinkel Med knapp (2) är det möjligt att flytta vinklar. För att göra så, vinkla DigiLevel Plus i önskad vinkel och tryck på knapp (2) för att lagra. Då växlar visningen till ”0,0°”, ”REF“ blinkar på skärmen och önskad referensvinkel ställs in.
  • Seite 45 DigiLevel Plus Anvisningar – Produkten är ett precisionsinstrument som måste hanteras med varsamhet. Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer. – Använd en lätt fuktad trasa för rengöring. – Använd enheten uteslutande på avsett sätt inom specifikationerna.
  • Seite 46 „Garanti- og tilleggsinformasjon“. Følg anvisningene som gis der. Disse dokumentene må oppbevares trygt. Digital elektronisk vaterpass med vertikal og horisontal vinkelavlesning. 8 9 10 11 DigiLevel Plus Omstilling av måleenhet Sette vinkel-referanse -verdi Kalibrering PÅ/AV-tast Hold-funksjon Akustisk signalgiver / bakgrunnsbelysning på...
  • Seite 47 Innkopling og måling Før hver måling må du påse at referansefunksjonen er deaktivert. DigiLevel Plus kan måle vinkler kontinuerlig til 360°. – Slå på apparatet med tast (4). – Hellingsvinkelen kan avleses i displayet (12). Dersom hellingene leses opp ned, tilpasser indikeringsretningen seg automatisk.
  • Seite 48 Endring av vinkel-referanseverdien Med knapp (2) kan man overføre hellinger. Til dette legges apparatet på ønsket helling, og trykk så på knapp (2). Deretter skifter displayet over til «0,0°», «REF» blinker i displayet, og den ønskede referansevinkelen er innstilt. Nå kan hellingen overføres til andre gjenstander. Ved å...
  • Seite 49 DigiLevel Plus Merk – Produktet er et presisjonsinstrument som må behandles med omhu. Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer, fuktighet eller sterke vibrasjoner. – Rengjør apparatet med en lett fuktet, myk klut. – Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
  • Seite 51 DigiLevel Plus...
  • Seite 52 DigiLevel Plus SERVICE Umarex GmbH & Co KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 laserliner@umarex.de Umarex GmbH & Co KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300 Fax: +49 2932 638-333...
