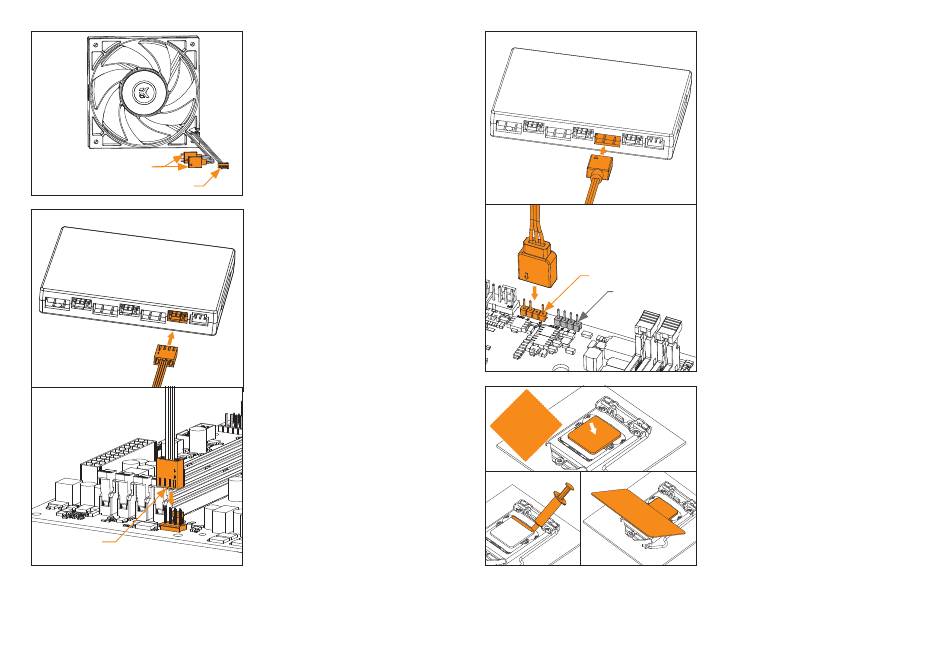

ШАГ 10: ВЕНТИЛЯТОРЫ –
СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ
EK-AIO Elite 360 D-RGB / EK-AIO Elite 280
D-RGB
Шаг A:
Подключите все 4-контактные разъемы
ШИМ вентиляторов к разъемам ШИМ на
концентраторе (x6 / x4). Убедитесь, что на
концентраторе всегда используется красный
разъем ШИМ.
Подключите разъем ШИМ концентратора
непосредственно к разъему вентилятора
процессора на материнской плате.
возможности всегда используйте разъем
вентилятора процессора.
D-RGB-разъем
RGB-разъем
По
Неабразивная
IHS
ткань
- 74 -
Шаг B:
Подключите разъемы D-RGB вентиляторов к
разъемам D-RGB на концентраторе (x6 / x4).
Подключите разъем D-RGB на концентраторе
непосредственно к материнской плате.
НЕОБЯЗАТЕЛЬНЫЙ ШАГ!!
НАНЕСЕНИЕ ТЕРМОПАСТЫ
Этот шаг относится только ко второй
установке AIO и к случаю, когда была
повреждена предварительно нанесенная
паста на задней стороне насосного агрегата!
При первой установке не требуется нанесение
дополнительного количество термопасты на
контактную поверхность ЦП!
Протрите контактную поверхность ЦП
использованием неабразивной ткани
ватной палочки, как показано на рисунке с
примером). Нанесите на чистый встроенный
теплоотвод полосу термопасты и распределите
её кредитной картой или аналогичным
предметом по всему встроенному теплоотводу
ЦП.
