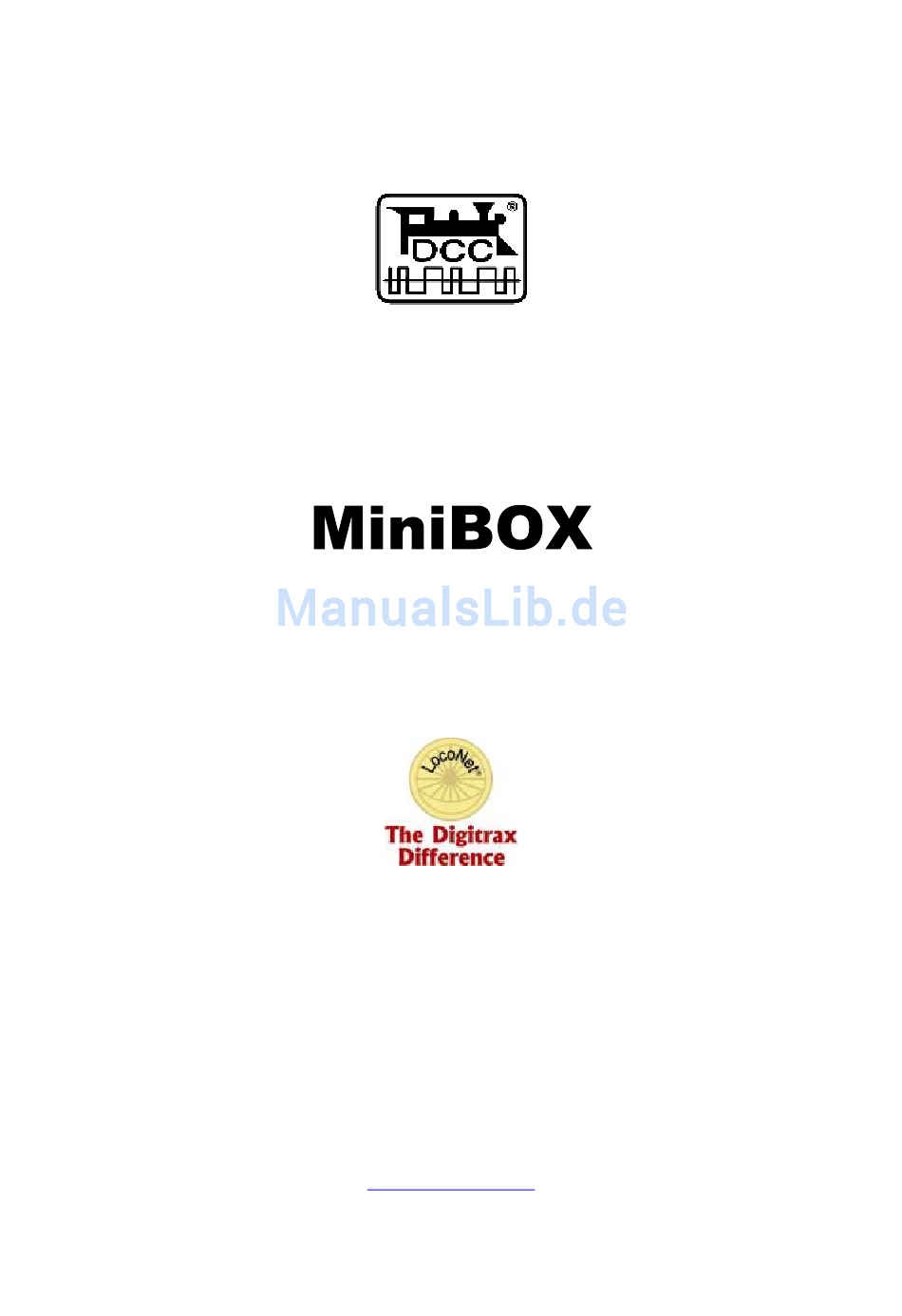

- Seite 1 PaoDesign LocoNet® DCC-Zentrale PaoDesign home.no.net/paolsen Manual_de.doc, v1.1 - 07.11.05 Deutsche Übersetzung durch Rainer Beckmann Digitrax and LocoNet are trademarks of Digitrax, Inc.
-
Seite 2: Inhaltsverzeichnis
ENTER- / CV-BYTE/BIT-Taste (#-Taste) ........5 2.1.7 Geschwindigkeits- / ADDR-/CV-Lese/Schreibe-Taste (*-Taste) ... 5 Display ...................... 5 Anschliessen der MiniBOX ................6 Betrieb (Run-Modus) ..................7 Eine Lok mit dem (FREMO) FRED-Handregler fahren ......7 Eine Lok mit einem anderen Handregler fahren........7 NOTHALT.................... -
Seite 3: Einführung
1 Einführung Dieser LocoNet ® DCC-Zentrale wurde speziell für Sie, die Fred-Besitzer (FREMO) entworfen, die eine Selbstbauzentrale zu Hause verwenden möchten. Dabei erfüllt die MiniBOX nicht alles was möglich ist, andererseits leistet sie aber das was Sie wahrscheinlich benötigen. 1.1 Merkmale Unterstützt alle NMRA DCC konformen Lok-Decoder. -
Seite 4: Minibox Vorderansicht
2 MiniBOX Vorderansicht Bevor Sie die MiniBOX verwenden, nehmen Sie sich einige Minuten Zeit, um sich die Vorderseite mit den Bedienelementen anzusehen. Anzeige Tastatur STOP/run Programmiere LÖSCHEN CV-Minus Weiter CV-Plus Geschw. anzeigen Enter CV Lese/Schreibe CV-Wert 2.1 Tastatur Die Tastatur besteht aus dem Zifferntastenblock 0-9 und den Funktionstasten. -
Seite 5: 10-Stelliger Nummernblock
2.1.7 Geschwindigkeits- / ADDR-/CV-Lese/Schreibe-Taste (*- Taste) Zeigt die Geschwindigkeit oder die Adresse / schreiben/lesen von CV-Werten. 2.2 Display Die LED-Anzeige der MiniBOX besteht aus 4 Ziffern mit Dezimalpunkten. Der obere linke Dezimalpunkt zeigt die LocoNet®-Aktivität, während die anderen drei kontextabhängige Bedeutungen haben. ©PaoDesign... -
Seite 6: Anschliessen Der Minibox
16 Volt ~ 1. Verbinden Sie die von den Gleisen kommenden Drähte mit den Klemmen A und B an der MiniBOX. Schließen Sie die Verbindung zu den Schienen an je einer Klemme A bzw. B an und ziehen Sie die Schrauben fest. -
Seite 7: Betrieb (Run-Modus)
Hinweis! Wenn Sie die Freigabe (nochmal Nothalt/Funktion drücken) am FRED betätigen wird die zugeordnete Lokadresse freigegeben und Sie können die nächste Adresse in der Reihenfolge der MiniBOX übernehmen. 4.2 Eine Lok mit einem anderen Handregler fahren Siehe Beschreibung des Fahrreglers für Hinweise. -
Seite 8: Eine Lok Freigeben
4.4 Eine Lok freigeben Wenn die Anzeige der MiniBOX den Begriff "Full" anzeigt ist die maximale Anzahl von 6 Lokadressen, die die MiniBox gleichzeitig betreiben kann, erreicht. Wollen Sie weitere Adressen benutzen, müssen Sie zunächst eine oder mehrere Adressen freigeben. -
Seite 9: Programmierung Eines Dekoders
Sie nur Dekoder einsetzen, die dieses Verfahren unterstützen. 5.1 Einrichten eines Gleises für Service Mode - Programmierung Ihr Programmiergleis wird einfach mit den Klemmen A & B der MiniBox verbunden. Sie können aber auch über einen zweipoligen Umschalter die Anlage und das Programmiergleis mit der MiniBOX verbinden. -
Seite 10: Programmierung Von Dekoderadressen
Sie die Weiter-Taste (D-Taste) um den zuletzt benutzten CV anzuzeigen und blättern Sie dann mit den CV-Minus-Taste oder der CV- Plus-Taste durch die CV-Werte. Die Anzeige zeigt ein "c" gefolgt von der CV-Nummer z.B. c005. Das "c" kennzeichnet den Wert als CV-Nummer. ©PaoDesign MiniBOX... -
Seite 11: Bitweise Cv-Programmierung
Decoder geschrieben. Die Anzeige flackert während des Schreibvorgangs und springt dann in den gegenwärtigen Programmiermodus zurück. Anmerkung! Die Bits sind von 0 bis 7 durchnummeriert. Einige Dekoder- Handbücher (z.B. Lenz) verwenden Nummern von 1 bis 8. Bitte nicht vergessen die Werte vorher umzuwandeln. ©PaoDesign MiniBOX... -
Seite 12: Programmierung Im Operation Mode
ändern um das Gewichts- und Bremsverhalten Ihrer Lokomotiven bei unterschiedlicher Wagenzahl, Mehrfachtraktion usw. zu simulieren. Die MiniBOX kann die "Operations Mode"-Programmierung für alle CV's mit Ausnahme der Adresse verwenden. 1. Benutzen Sie die Weiter-Taste um durch die Adressen zu blättern, oder verwenden Sie den Zehnerblock und die Enter-Taste um eine Lokadresse auszuwählen und drücken Sie die PROG-Taste um die "Operations... -
Seite 13: Optionaler Acknowledge-Detektor
6 Optionaler Acknowledge-Detektor Erscheint in Kürze ©PaoDesign MiniBOX... - Seite 14 This document was created with Win2PDF available at http://www.daneprairie.com. The unregistered version of Win2PDF is for evaluation or non-commercial use only.
