Apollo SA5900-104 Installationsanleitung
Intelligenter din handfeuermelder
Quicklinks
Intelligenter DIN Handfeuermelder
Installationsanleitung
Art.-Nr.
Produktbezeichnung
SA5900-100
Intelligenter DIN Handfeuermelder
SA5900-104
Intelligenter DIN Handfeuermelder - Gelb
SA5900-105
Intelligenter DIN Handfeuermelder - Blau
SA5900-106
Intelligenter DIN Handfeuermelder - Grün
Technische Daten
100 μA (24 V Spannungsversorgung)
4,0 mA (24 V Spannungsversorgung)
IP52
Produktübersicht
Position
Stück
Position
1.
Kunststoffgehäuse
1
6.
Anzeige (LED)
2.
Kabeleinführung
2
7.
Leiterplatte
3.
Anschlussklemmenleiste
1
8.
Auslösemechanismus
4.
Meldertür
1
9.
Rückstellhebel
5.
Glasscheibe
1
1
4
17 - 35 V DC
–40 °C bis +70 °C
*COM:
Abschirmung
7
XP95-Betrieb
DIL Schalter 10 in Position "0/ON"
Discovery
DIL Schalter 10 in Position "1/OFF"
DIL Schalter 9 ohne Funktion
Stück
1
1
1
1
2
Schrauben nicht überdrehen
5
8
39215-157/Issue 2
3
6
Für den Betrieb mit Discovery oder XP95
DIL Schalter 8 in Pos. "0" bzw. "ON".
9
Verwandte Anleitungen für Apollo SA5900-104
Inhaltszusammenfassung für Apollo SA5900-104

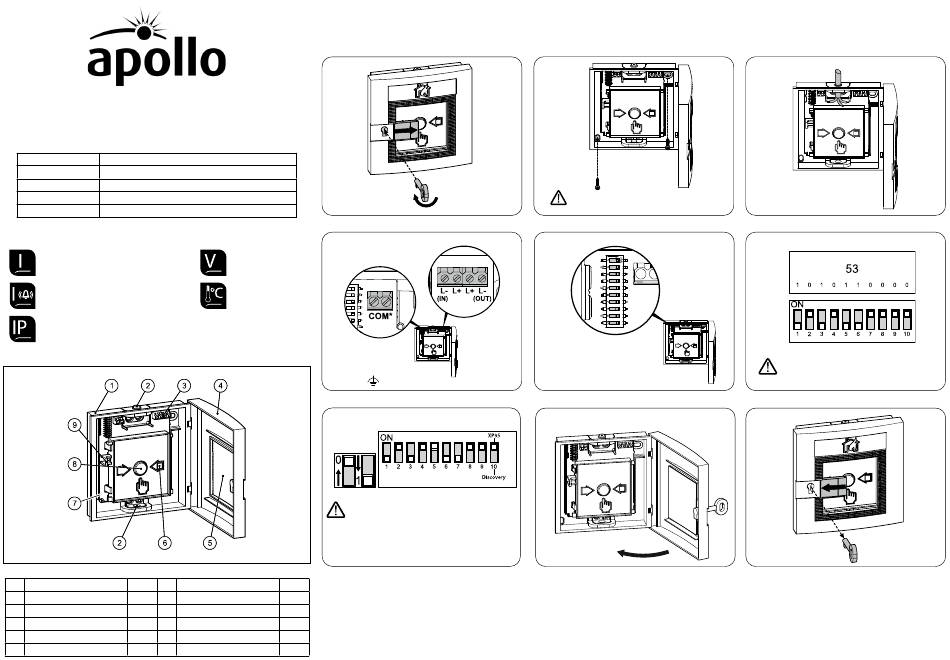

- Seite 1 39215-157/Issue 2 Intelligenter DIN Handfeuermelder Installationsanleitung Art.-Nr. Produktbezeichnung SA5900-100 Intelligenter DIN Handfeuermelder SA5900-104 Intelligenter DIN Handfeuermelder - Gelb SA5900-105 Intelligenter DIN Handfeuermelder - Blau Schrauben nicht überdrehen SA5900-106 Intelligenter DIN Handfeuermelder - Grün Technische Daten 100 μA (24 V Spannungsversorgung)
- Seite 2 Verdrahtung Überprüfen Sie deshalb alle Anschlussleitungen des Gerätes. Weitere technische Informationen können den untenstehenden Dokumenten entnommen werden, die auf Anfrage erhältlich sind. PP2570G Intelligenter DIN Handfeuermelder © Apollo Fire Detectors Ltd 2022 Apollo Gesellschaft für Meldetechnologie GmbH Am Anger 31, 33332 Gütersloh Tel.+49(0)5241 3306-0 Fax +49(0)5241 3306-29...
