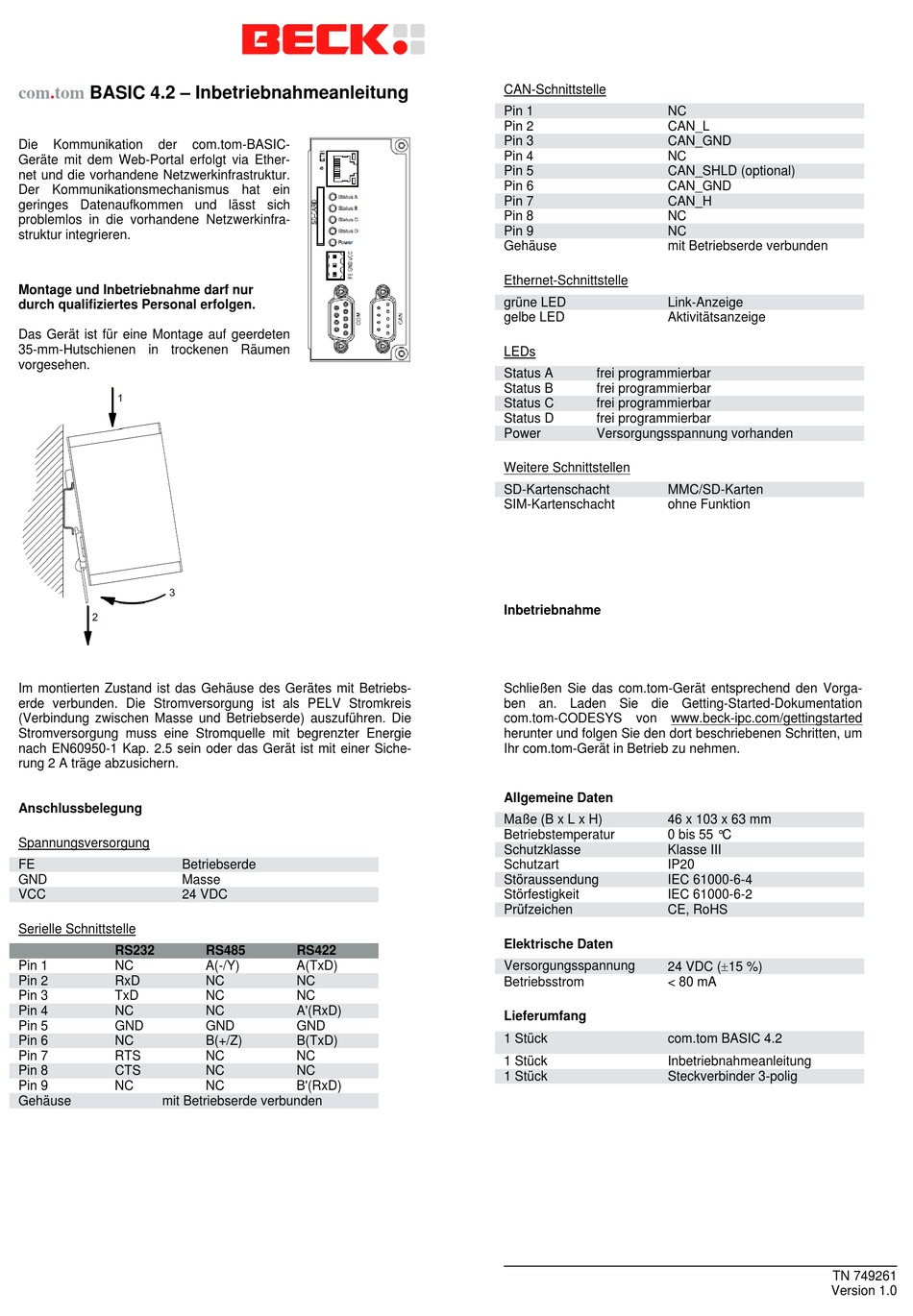

BASIC 4.2 – Inbetriebnahmeanleitung
com.tom
Die Kommunikation der
Geräte mit dem Web-Portal erfolgt via Ether-
net und die vorhandene Netzwerkinfrastruktur.
Der Kommunikationsmechanismus hat ein
geringes Datenaufkommen und lässt sich
problemlos in die vorhandene Netzwerkinfra-
struktur integrieren.
Montage und Inbetriebnahme darf nur
durch qualifiziertes Personal erfolgen.
Das Gerät ist für eine Montage auf geerdeten
35-mm-Hutschienen in trockenen Räumen
vorgesehen.
Im montierten Zustand ist das Gehäuse des Gerätes mit Betriebs-
erde verbunden. Die Stromversorgung ist als PELV Stromkreis
(Verbindung zwischen Masse und Betriebserde) auszuführen. Die
Stromversorgung muss eine Stromquelle mit begrenzter Energie
nach EN60950-1 Kap. 2.5 sein oder das Gerät ist mit einer Siche-
rung 2 A träge abzusichern.
Anschlussbelegung
Spannungsversorgung
FE Betriebserde
GND Masse
VCC 24 VDC
Serielle Schnittstelle
RS232
Pin 1 NC
Pin 2 RxD
Pin 3 TxD
Pin 4 NC
Pin 5 GND
Pin 6 NC
Pin 7 RTS
Pin 8 CTS
Pin 9 NC
Gehäuse mit Betriebserde verbunden
com.tom-BASIC-
RS485 RS422
A(-/Y) A(TxD)
NC NC
NC NC
NC A'(RxD)
GND GND
B(+/Z) B(TxD)
NC NC
NC NC
NC B'(RxD)
CAN-Schnittstelle
Pin 1 NC
Pin 2 CAN_L
Pin 3 CAN_GND
Pin 4 NC
Pin 5 CAN_SHLD (optional)
Pin 6 CAN_GND
Pin 7 CAN_H
Pin 8 NC
Pin 9 NC
Gehäuse mit Betriebserde verbunden
Ethernet-Schnittstelle
grüne LED Link-Anzeige
gelbe LED Aktivitätsanzeige
LEDs
Status A frei programmierbar
Status B frei programmierbar
Status C frei programmierbar
Status D frei programmierbar
Power Versorgungsspannung vorhanden
Weitere Schnittstellen
SD-Kartenschacht MMC/SD-Karten
SIM-Kartenschacht ohne Funktion
Inbetriebnahme
Schließen Sie das com.tom-Gerät entsprechend den Vorga-
ben an. Laden Sie die Getting-Started-Dokumentation
com.tom-CODESYS von www.beck-ipc.com/gettingstarted
herunter und folgen Sie den dort beschriebenen Schritten, um
Ihr com.tom-Gerät in Betrieb zu nehmen.
Allgemeine Daten
Maße (B x L x H) 46 x 103 x 63 mm
Betriebstemperatur 0 bis 55 °C
Schutzklasse Klasse III
Schutzart IP20
Störaussendung IEC 61000-6-4
Störfestigkeit IEC 61000-6-2
Prüfzeichen CE, RoHS
Elektrische Daten
Versorgungsspannung
24 VDC (15 %)
Betriebsstrom < 80 mA
Lieferumfang
1 Stück com.tom BASIC 4.2
1 Stück Inbetriebnahmeanleitung
1 Stück Steckverbinder 3-polig
TN 749261
Version 1.0
