CTC Connect+
Ces instructions décrivent comment connecter l'écran au réseau ainsi que les réglages de menu qui
doivent être effectués avant que l'application
CTC Connect+ puisse être utilisée.
Pour la description des autres paramètres du menu, reportez-vous au manuel d'installation et
d'entretien du produit principal, qui peut être téléchargé sur le site web de CTC (ctc.se).
Ces instructions s'appliquent aux produits avec les versions logicielles à partir du 1er janvier 2017:
CTC GSi 8,12,16, CTC GS 6-8, CTC EcoHeat 400 (N° série jusqu'au 731020391468),
CTC EcoZenith i250/ i350, CTC EcoVent i350F, CTC EcoLogic Pro/Family, CTC EcoZenith i550 Pro et
CTC EcoPart i425/i435 (N° série jusqu'au 730120390473).

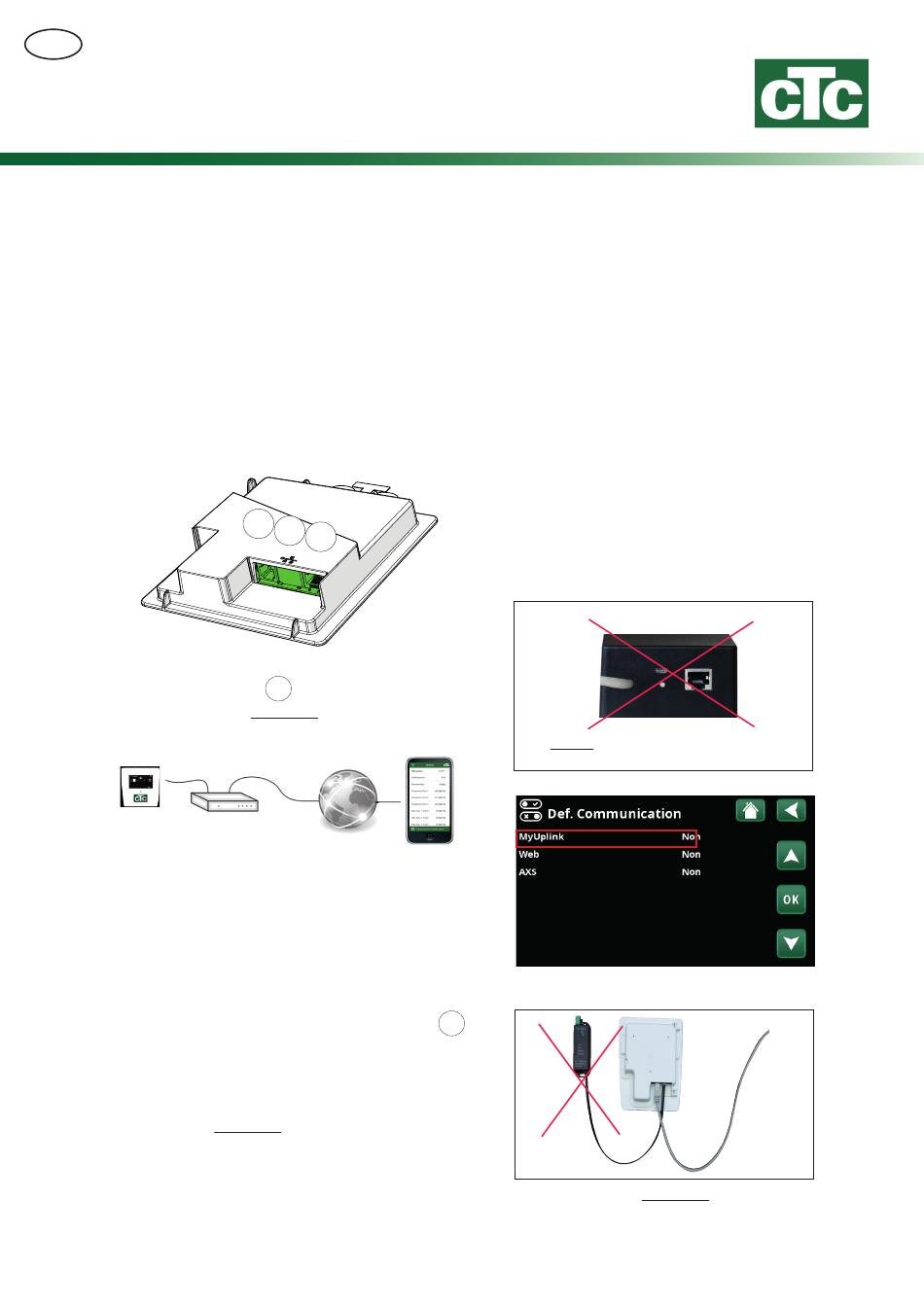

Connexion réseau (Ethernet)
L'arrière de l'écran dispose de trois ports de communication.
Le câble réseau doit être connecté au port de
communication de l'écran
N. B. : Le câble réseau ne doit pas être connecté à
l'écran via la boîte Internet CTC actuelle, qui était utilisée
auparavant pour la connexion au réseau.
Routeur
Écran
Défi nir Connect+
Défi nir Connect+ dans le menu « Installer / Défi nir /
Communication ».
Connect+
Sélectionnez « Oui » pour vous connecter au produit
principal à partir de l'application Connect+.
Option - CTC BMS (Modbus)
Si le contrôle BMS est pertinent, connectez le câble
BMS directement à partir du contrôle externe au port de
communication 1 de l'écran (RS485).
N. B. : L'unité CTC BMS utilisée précédemment pour le
contrôle du BMS ne doit pas être connectée au nouvel
écran.
N. B. : Comme le port BMS n'est pas isolé
galvaniquement, l'accessoire AXS du CTC doit être
installé pour le contrôle BMS.
1.
2.
3.
.
2.
Internet
Connect+
(application)
Non (Oui/Non)
1. Connexion BMS
2. Connexion réseau (Ethernet)
3. Alimentation de l'écran/
communication interne
Ne pas se connecter via CTC Internet
Menu: « Installateur/Défi nir/Communication ».
1.
L'unité BMS du CCT ne doit pas être utilisée
lors du raccordement de l'écran à un contrôle
externe.
