Sicherheitshinweise
- Während eines Gewitters dürfen Sie die Anschlußleitung des ST 30 nicht anschließen
und nicht lösen.
- Verlegen Sie die Anschlußleitung des ST 30 so, daß niemand darauf treten oder stol-
pern kann.
- Achten Sie darauf, daß keine Flüssigkeit ins Innere des Systemtelefons gelangt. Kurz-
schlüsse können die Folge sein.
- Vor dem Öffnen des Modulschachts am Systemtelefon ST 30 den Westernstecker des
ISDN-Anschlusskabels aus der ISDN-Dose ziehen!
Zum Lösen des ISDN-Anschlusskabels drücken Sie (ggf. mit einem kleinen Schraubendre-
her) den Rasthaken des Westernsteckers in Richtung Steckerkörper und ziehen gleichzei-
tig den Stecker am Kabel heraus.

A-Modul 30 installieren

Modulschacht am Systemtelefon
ST 30 öffnen
Zum Öffnen des Modulschachts an der Unterseite des Systemtelefons ST 30 schieben Sie
den Riegel des Deckels zur Seite und klappen dabei den Deckel auf. Nehmen Sie den
Deckel ab.
zum internen ISDN-
Anschluss der TK-
Anlage
Headset-Buchse

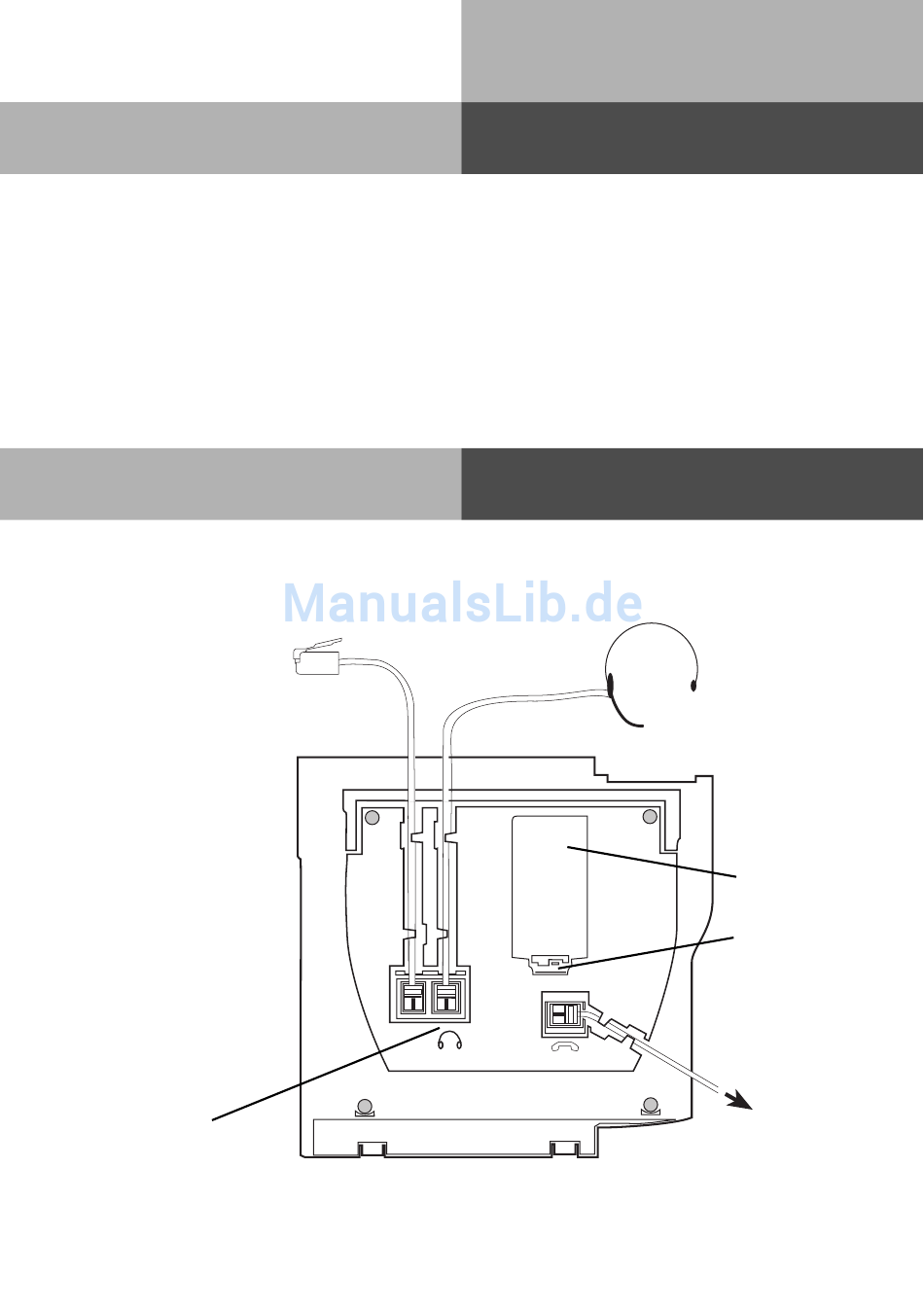

Abb. 1: Anschlüsse und Ansicht der Unterseite des digitalen Systemtelefons ST 30
Headset
Modul-
schacht- Dek-
kel
Riegel
Hörer
5
