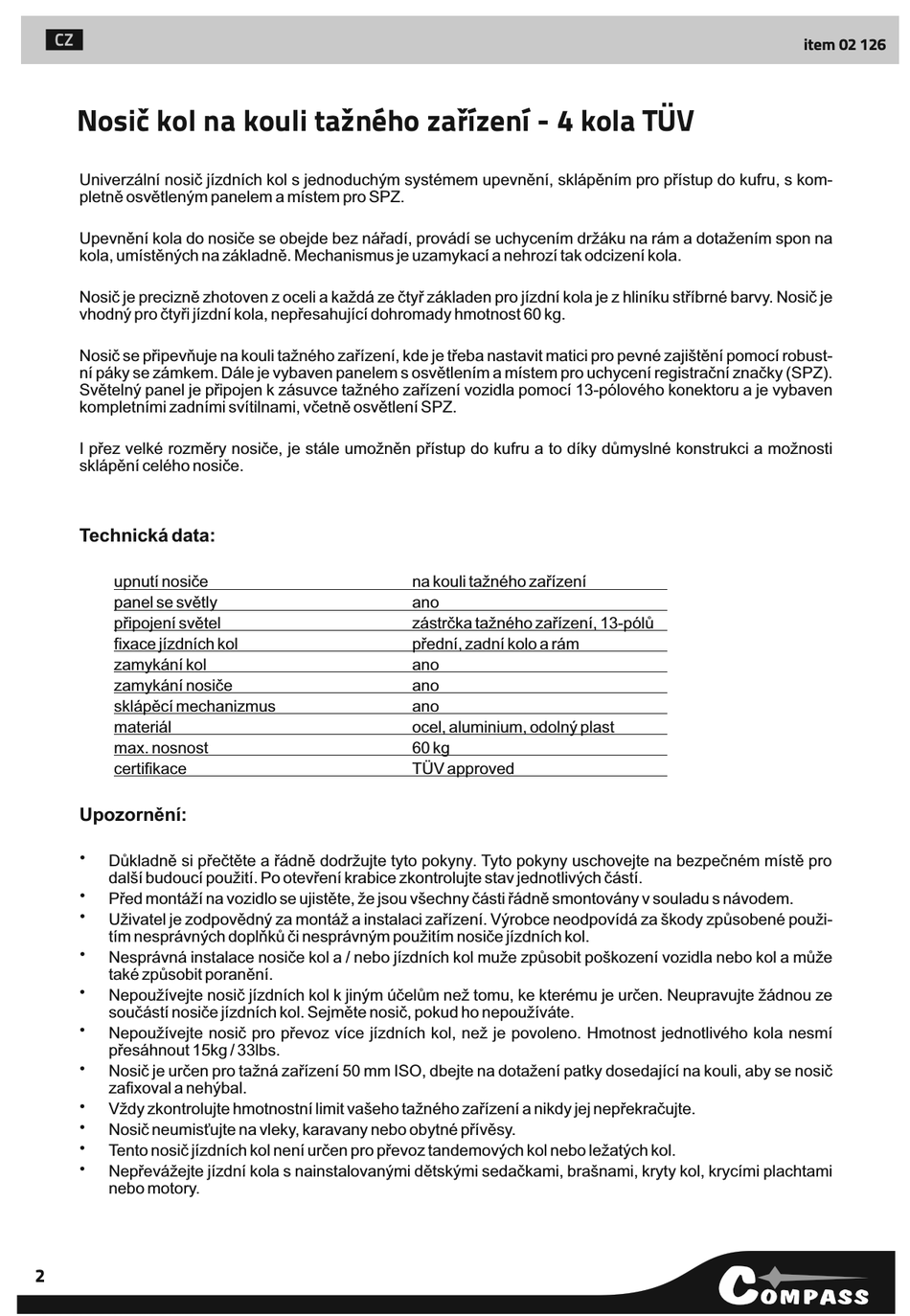

Nosič kol na kouli tažného zařízení - 4 kola TÜV
Univerzální nosič jízdních kol s jednoduchým systémem upevnění, sklápěním pro přístup do kufru, s kom-
pletně osvětleným panelem a místem pro SPZ.
Upevnění kola do nosiče se obejde bez nářadí, provádí se uchycením držáku na rám a dotažením spon na
kola, umístěných na základně. Mechanismus je uzamykací a nehrozí tak odcizení kola.
Nosič je precizně zhotoven z oceli a každá ze čtyř základen pro jízdní kola je z hliníku stříbrné barvy. Nosič je
vhodný pro čtyři jízdní kola, nepřesahující dohromady hmotnost 60 kg.
Nosič se připevňuje na kouli tažného zařízení, kde je třeba nastavit matici pro pevné zajištění pomocí robust-
ní páky se zámkem. Dále je vybaven panelem s osvětlením a místem pro uchycení registrační značky (SPZ).
Světelný panel je připojen k zásuvce tažného zařízení vozidla pomocí 13-pólového konektoru a je vybaven
kompletními zadními svítilnami, včetně osvětlení SPZ.
I přez velké rozměry nosiče, je stále umožněn přístup do kufru a to díky důmyslné konstrukci a možnosti
sklápění celého nosiče.
Technická data:
upnutí nosiče
panel se světly
připojení světel
fixace jízdních kol
zamykání kol
zamykání nosiče
sklápěcí mechanizmus
materiál
max. nosnost
certifikace
Upozornění:
ź
Důkladně si přečtěte a řádně dodržujte tyto pokyny. Tyto pokyny uschovejte na bezpečném místě pro
další budoucí použití. Po otevření krabice zkontrolujte stav jednotlivých částí.
ź
Před montáží na vozidlo se ujistěte, že jsou všechny části řádně smontovány v souladu s návodem.
ź
Uživatel je zodpovědný za montáž a instalaci zařízení. Výrobce neodpovídá za škody způsobené použi-
tím nesprávných doplňků či nesprávným použitím nosiče jízdních kol.
ź
Nesprávná instalace nosiče kol a / nebo jízdních kol muže způsobit poškození vozidla nebo kol a může
také způsobit poranění.
ź
Nepoužívejte nosič jízdních kol k jiným účelům než tomu, ke kterému je určen. Neupravujte žádnou ze
součástí nosiče jízdních kol. Sejměte nosič, pokud ho nepoužíváte.
ź
Nepoužívejte nosič pro převoz více jízdních kol, než je povoleno. Hmotnost jednotlivého kola nesmí
přesáhnout 15kg / 33lbs.
ź
Nosič je určen pro tažná zařízení 50 mm ISO, dbejte na dotažení patky dosedající na kouli, aby se nosič
zafixoval a nehýbal.
ź
Vždy zkontrolujte hmotnostní limit vašeho tažného zařízení a nikdy jej nepřekračujte.
ź
Nosič neumisťujte na vleky, karavany nebo obytné přívěsy.
ź
Tento nosič jízdních kol není určen pro převoz tandemových kol nebo ležatých kol.
ź
Nepřevážejte jízdní kola s nainstalovanými dětskými sedačkami, brašnami, kryty kol, krycími plachtami
nebo motory.
2
na kouli tažného zařízení
ano
zástrčka tažného zařízení, 13-pólů
přední, zadní kolo a rám
ano
ano
ano
ocel, aluminium, odolný plast
60 kg
TÜV approved
item 02 126
