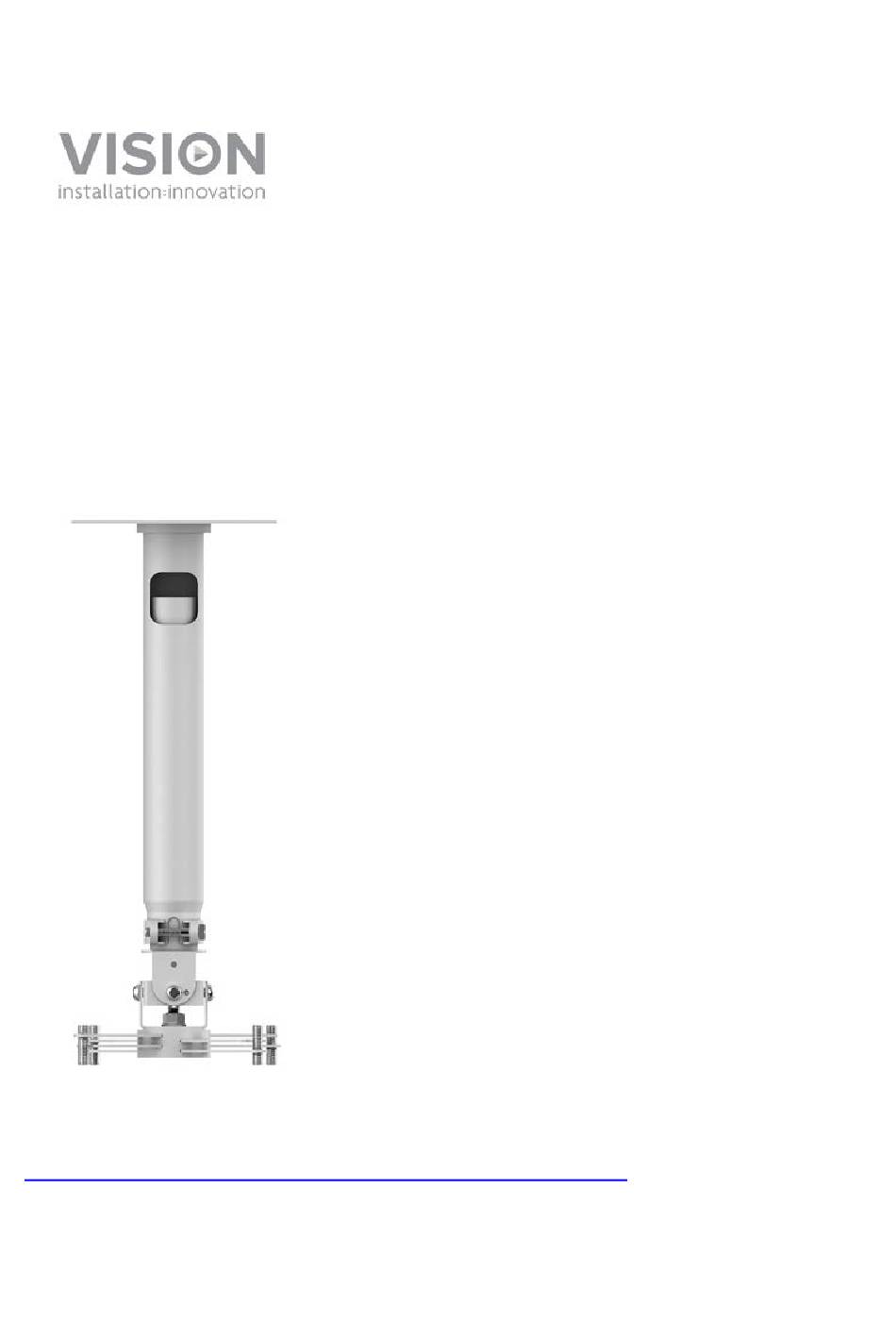

TM-TELE OWNERS MANUAL
www.visionaudiovisual.com/techmount/tm-tele
1
TM-TELE_manual_en.doc
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vision TM-TELE

Inhaltszusammenfassung für Vision TM-TELE

  • Seite 1 TM-TELE OWNERS MANUAL www.visionaudiovisual.com/techmount/tm-tele TM-TELE_manual_en.doc...

  • Seite 2: Declaration Of Conformity

    ENSURE POWER CABLE IS NOT TWISTED, SQUEEZED, OR SHEARED! All products are designed and imported into the EU by ‘Vision’ who is wholly owned by ‘Azlan Logistics Ltd.’, Registered in England Nr. 04625566 at Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH.

  • Seite 3: Accessories

    ACCESSORIES Sleeve for M2.5 screw TM-TELE_manual_en.doc...
  • Seite 4 INSTALLATION FIT SPIDER TO PROJECTOR Attach pre-assembled assembly to bottom of projector. The projector will have 3-4 threaded inserts which accept screws for this purpose. OPTIONAL: ATTACH CEILING PLATE TO TILTING MECHANSIM Skip if the ceiling is not angled. Note: The tilting mechanism also adds to the overall length of the mount. FIT CEILING PLATE ASSEMBLY TO POLE TM-TELE_manual_en.doc...
  • Seite 5 FIT TO CEILING Ensure the correct fixtures are used to attach the Techmount to the wall or ceiling. The fixtures provided are ST8x45 bolts with 10mm plastic inserts for attachment to masonry. They may not be suitable for your application. ROUTE CABLES THROUGH BRACKET Cables can be added later but not as easily.
  • Seite 6 FIT SAFETY TETHER It is good practise to attach the projector to the pole with a “back up” safety cable in case the bracket is abused and fails. ADJUST POLE LENGTH Loosen the collar in the middle of the pole and adjust as required. A safety stop limits travel and prevents the two parts separating.
  • Seite 7 SPECIFICATIONS OVERALL LENGTH: 440-735 mm SAFE WORKING LOAD: 10kg COLOUR: Satin White COMPLIANCE: TUV-GS TM-TELE_manual_en.doc...
  • Seite 8 CEILING PLATE DIMENSIONS TM-TELE_manual_en.doc...

  • Seite 9: Legal Disclaimer

    Some Vision products are very technical and require troubleshooting all elements of the installation as it may not be the Vision product at fault. Because of this the manufacturer may refuse to replace the item if an adequate description is not provided.
  • Seite 10 TM-TELE BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techmount/tm-tele TM-TELE_manual_de...

  • Seite 11: Konformitätserklärung

    SICHERSTELLEN, DASS DAS KABEL NICHT VERDREHT, GEQUETSCH ODER GESCHIRMT IST! Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. WEEE-Registrierung:...

  • Seite 12: Ursprungserklärung

    URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. TM-TELE_manual_de...
  • Seite 13 ZUBEHÖR Muffe für M2.5-Schraube TM-TELE_manual_de...
  • Seite 14 INSTALLATION GELENKKREUZ AM PROJEKTOR ANBRINGEN Bringen Sie die vormontierte Einheit unten am Projektor an. Der Projektor weist 3-4 Gewindeeinsätze auf, in die die Schrauben zu diesem Zweck eingesetzt werden können. OPTIONAL: ANBRINGEN EINER DECKENPLATTE FÜR DEN KIPPMECHANISMUS Überspringen Sie diesen Schritt, wenn die Decke keine Winkel hat. HINWEIS: Der Kippmechanismus muss bei der Gesamtlänge der Halterung berücksichtigt werden.
  • Seite 15 ANBRINGEN AN DER DECKE Stellen Sie sicher, dass die korrekten Haltevorrichtungen verwendet werden, um das Techmount-Produkt an der Wand oder der Decke zu befestigen. Die im Lieferumfang enthaltenen Haltevorrichtungen umfassen ST8x45-Bolzen mit 10 mm Plastikeinsätzen für die Befestigung an einer Mauer.
  • Seite 16 ANBRINGEN DES GELENKKREUZES AN DEN PROJEKTOR Bringen Sie dann die Projektoreinheit am Ständer an. ANBRINGEN EINER SICHERHEITSBEFESTIGUNG Es empfiehlt sich, den Projektor am Ständer mithilfe eines zusätzlichen Sicherheitskabels anzubringen, für den Fall, dass die Halterung falsch eingesetzt wurde und herunter fällt. ANPASSEN DER STANGENLÄNGE Lösen Sie das Halsstück in der Mitte der Stange und passen Sie sie entsprechend an.
  • Seite 17 HINWEIS: Als Faustregel sollten sich die Projektorobjektive ungefähr 300 mm über dem Projektorbildschirm befinden. ANPASSEN DER KIPPVORRICHTUNG Schalten Sie den Projektor ein und passen Sie den Halterungsbügel, den Abstand und die Drehung an. TM-TELE_manual_de...
  • Seite 18 TECHNISCHE DATEN GESAMTLÄNGE: 440-735 mm ZULÄSSIGE BELASTUNG: 10 kg FARBE: satiniertes Weiß ANWENDBARE GESETZLICHE VORSCHRIFTEN UND BESTIMMUNGEN: TÜV-GS TM-TELE_manual_de...

  • Seite 19: Masse Der Deckenplatte

    MASSE DER DECKENPLATTE TM-TELE_manual_de...

  • Seite 20: Lebenslange Garantie Für Rücksendung Ins Werk

    Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
  • Seite 21 TM-TELE BRUGERMANUAL www.visionaudiovisual.com/techmount/tm-tele TM-TELE_manual_dk...

  • Seite 22: Advarsler

    VÆR SIKKER PÅ AT STRØMKABLET IKKE ER SNOET, KLEMT ELLER OVERKLIPPET! Alle produkter er designet og importeret ind i EU af ‘Vision’ som fuldt ud ejes af ‘Azlan Logistics Ltd.’, registreret i England nr. 04625566 i Lion House Pioneer Business Park Clifton Moor York...
  • Seite 23 OPRINDELSESERKLÆRING Alle Vision-produkter er fremstillet i den Kinesiske Folkerepublik. TM-TELE_manual_dk...
  • Seite 24 TILBEHØR Muffe til M2.5-skrue TM-TELE_manual_dk...
  • Seite 25 INSTALLATION MONTER MELLEMSTYKKER PÅ PROJEKTOR Forbind den allerede sammensatte enhed på bunden af projektoren. Projektoren har 3-4 gevindindsatser, som accepterer skruer til dette formål. VALGFRIT: FORBIND LOFTPLADEN MED VIPPEMEKANISMEN Spring dette trin over hvis loftet ikke er vinklet. Bemærk: Vippemekanismen føjer også yderligere længde til monteringens samlede længde.
  • Seite 26 MONTER PÅ LOFT Vær sikker på at anvende korrekte beslag til at forbinde Techmount til væg eller loft. De medfølgende beslag er ST8x45 bolte med 10 mm plastikindsatser til montering på murværk. De er måske ikke egnede til dit formål. FØR KABLERNE IGENNEM BESLAGET Kablerne kan føres senere men ikke lige så...
  • Seite 27 MONTER MELLEMSTYKKET PÅ PROJEKTOR Monter derefter projektoren på stangen MONTER SIKKERHEDSTØJR Det er god praksis at forbinde projektoren med stangen ved hjælp af et "back up" sikkerhedskabel, i tilfælde af at beslaget udsættes for for stor belastning og svigter. JUSTER STANGENS LÆNGDE Løsn kraven midt på stangen og foretag om nødvendigt justeringer.
  • Seite 28 BEMÆRK: Som tommelfingerregel bør projektorens linse typisk befinde sig ca. 300 mm over projektorskærmens top. JUSTER HÆLDNING Tænd projektoren og juster monteringsrulle, fiksering og drejningsmoment. TM-TELE_manual_dk...
  • Seite 29 SPECIFIKATIONER TOTALLÆNGDE: 440-735 mm SIKKER BELASTNING: 10 kg FARVE: Hvid satin OVERENSSTEMMELSE: TUV-GS TM-TELE_manual_dk...
  • Seite 30 LOFTPLADEMÅL TM-TELE_manual_dk...
  • Seite 31 Visse Vision-produkter er meget tekniske og kræver fejlfinding af alle elementer i installationen, da det muligvis ikke er en fejl i Vision-produktet. På baggrund af dette kan producenten nægte at ombytte enheden, hvis der ikke er angivet en tilstrækkelig beskrivelse.
  • Seite 32 MANUAL DEL PROPIETARIO TM-TELE www.visionaudiovisual.com/techmount/tm-tele TM-TELE_manual_es...

  • Seite 33: Declaración De Conformidad

    Siempre que proceda, los productos de Vision disponen de certificación y cumplen con la normativa local vigente, de acuerdo con el estándar de certificación CB. Vision se compromete a asegurarse de que todos sus productos cumplan con los estándares de certificación adecuados para su venta en la UE y otros países participantes.
  • Seite 34 DECLARACIÓN DE ORIGEN Todos los productos de Vision se fabrican en la República Popular China (RPC). TM-TELE_manual_es...
  • Seite 35 ACCESORIOS Casquillo para tornillo M2.5 TM-TELE_manual_es...
  • Seite 36 INSTALACIÓN FIJE LA ARAÑA AL PROYECTOR Fije el montaje pre-ensamblado a la parte inferior del proyector. El proyector incorporará 3-4 orificios con rosca compatibles con los tornillos. OPCIONAL: FIJE LA PLACA DE TECHO AL MECANISMO DE INCLINACIÓN Sáltese este paso si el techo no está...
  • Seite 37 FÍJELO AL TECHO Asegúrese de utilizar los elementos de fijación adecuados para sujetar el Techmount a la pared o al techo. Los elementos provistos son tornillos ST8x45 con tacos de plástico de 10 mm para su fijación a paredes de cemento.
  • Seite 38 FIJE LA BRIDA DE ESGURIDAD Se recomienda fijar el proyector al poste con un cable de seguridad por si la abrazadera falla. AJUSTE LA LONGITUD DEL POSTE Afloje el collar del centro del poste y ajústelo tal y como sea necesario. Un mecanismo de detención se desplaza y evita que las dos partes se separen.
  • Seite 39 NOTA: Como regla general, la lente del proyector debería estar a unos 300 mm por encima de la parte superior de la pantalla de proyección. AJUSTE LA INCLINACIÓN Encienda el proyector y ajuste el balanceo, la inclinación y el viraje. TM-TELE_manual_es...
  • Seite 40 ESPECIFICACIONES LONGITUD TOTAL: 440-735 mm CARGA SEGURA DE TRABAJO: 10 kg COLOR: Blanco satén CONFORMIDAD: TUV-GS TM-TELE_manual_es...
  • Seite 41 DIMENSIONES DE LA PLACA DE TECHO TM-TELE_manual_es...
  • Seite 42 Vision hace todo lo posible por enviar los artículos de sustitución en un plazo de 5 días hábiles. No obstante, esto no siempre resulta factible, en cuyo caso se enviarán tan pronto como sea materialmente posible.
  • Seite 43 GUIDE DE L’UTILISATEUR TM-TELE www.visionaudiovisual.com/techmount/tm-tele TM-TELE_manual_fr...

  • Seite 44: Déclaration De Conformité

    VÉRIFIEZ QUE LE CÂBLE D’ALIMENTATION N’EST PAS TORDU, ÉCRASÉ OU CISAILLÉ ! Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à...
  • Seite 45 DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC). TM-TELE_manual_fr...
  • Seite 46 ACCESSOIRES Manchon pour vis M2,5 TM-TELE_manual_fr...
  • Seite 47 INSTALLATION FIXEZ L’ARAIGNÉE AU PROJECTEUR Vissez l’assemblage pré-monté sur le socle du projecteur. Vous trouverez sur le projecteur 3 ou 4 trous filetés à cet effet. FACULTATIF : FIXEZ LA PLAQUE DE PLAFOND AU MÉCANISME D’INCLINAISON (sans objet si le plafond est horizontal) Remarque : Le mécanisme d’inclinaison contribue à la longueur totale du montage.
  • Seite 48 FIXEZ AU PLAFOND Assurez-vous d’utiliser les fixations correctes pour monter le Techmount au mur ou au plafond. Les fixations fournies sont des vis ST8x45 avec des chevilles plastique de 10 mm. Elles ne sont pas forcément adaptées à votre application. FAITES PASSER LES CÂBLES À...
  • Seite 49 ATTACHEZ LA LONGE DE SÉCURITÉ Il est prudent d’attacher le projecteur à la tige au moyen d’un câble de sécurité de dernier recours pour le cas où le support se décroche suite à des dommages. RÉGLEZ LA LONGUEUR DE LA TIGE Desserrez le collier situé au milieu de la tige et ajustez à...
  • Seite 50 REMARQUE : En règle générale, l’objectif du projecteur doit se trouver à environ 300 mm au-dessus du bord supérieur de l’écran. RÉGLEZ L’ORIENTATION Allumez le projecteur pour ajuster le montage suivant ses axes longitudinal (« roulis »), transversal (« tangage ») et vertical (« lacet »). TM-TELE_manual_fr...
  • Seite 51 CARACTÉRISTIQUES LONGUEUR TOTALE : 440-735 mm CHARGE PRATIQUE DE SÉCURITÉ : 10 kg COULEUR : blanc satin CONFORMITÉ : TUV-GS TM-TELE_manual_fr...
  • Seite 52 DIMENSIONS DE LA PLAQUE DE PLAFOND TM-TELE_manual_fr...
  • Seite 53 La responsabilité de Vision est limitée au coût du remplacement de l’unité défectueuse sous garantie, à l’exception des cas de mort ou de blessure (EU85/374/CEE).  Si le produit est en fin de vie (FDV), Vision effectuera un remboursement en lieu et place du remplacement. ...
  • Seite 54 TM-TELE MANUALE DI ISTRUZIONI www.visionaudiovisual.com/techmount/tm-tele TM-TELE_manual_it...

  • Seite 55: Dichiarazione Di Conformità

    DICHIARAZIONE DI CONFORMITÀ Laddove necessario, i prodotti Vision sono certificati e conformi a tutti i regolamenti locali noti relativi allo standard di "certificazione CB". Vision si impegna a garantire la completa conformità di tutti i prodotti con tutti gli standard di certificazione applicabili per la vendita nell'Unione Europea e in altri paesi aderenti.
  • Seite 56 Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. Registrazione WEEE: GD0046SY DICHIARAZIONE DI ORIGINE Tutti i prodotti Vision sono fabbricati nella Repubblica Popolare Cinese (RPC). TM-TELE_manual_it...
  • Seite 57 ACCESSORI Manicotto filettato per vite M2.5 TM-TELE_manual_it...
  • Seite 58 INSTALLAZIONE FISSARE IL SUPPORTO SPIDER AL PROIETTORE Fissare l'unità preassemblata alla parte inferiore del proiettore. Il proiettore deve essere dotato di 3-4 inserti filettati adatti alle viti utilizzate per il fissaggio. OPZIONALE: FISSARE LA PIASTRA PER SOFFITTO AL MECCANISMO DI INCLINAZIONE Saltare questa operazione se il soffitto non presenta angoli.
  • Seite 59 MONTARE SUL SOFFITTO Assicurarsi di utilizzare i dispositivi di fissaggio corretti per installare Techmount sul muro o sul soffitto. I dispositivi di fissaggio in dotazione sono bulloni ST8x46 con tasselli a espansione in plastica per l'ancoraggio a elementi in muratura. Potrebbero non essere adatti per la vostra installazione. INSERIRE I CAVI ATTRAVERSO L'ASTA I cavi possono essere aggiunti anche in un secondo tempo, ma non così...
  • Seite 60 FISSARE IL SUPPORTO SPIDER AL PROIETTORE Poi fissare l'insieme del proiettore all'asta INSERIRE IL CAVO DI SICUREZZA Si consiglia di fissare il proiettore all'asta con un cavo di sicurezza "anticaduta" nel caso in cui la staffa sia utilizzata impropriamente e ceda. REGOLARE LA LUNGHEZZA DELL'ASTA Allentare il collare al centro dell'asta e regolare secondo le esigenze.
  • Seite 61 NOTA: Di norma l'obiettivo del proiettore deve trovarsi circa 300 mm al di sopra dell'estremità superiore dello schermo di proiezione. REGOLARE L'INCLINAZIONE Accendere il proiettore e regolare beccheggio, rollio e oscillazione del supporto. TM-TELE_manual_it...
  • Seite 62 SPECIFICHE LUNGHEZZA TOTALE: 440-735 mm CARICO DI LAVORO IN SICUREZZA: 10 kg COLORE: bianco satin CONFORMITÀ: TUV-GS TM-TELE_manual_it...
  • Seite 63 DIMENSIONI PIASTRA PER SOFFITTO TM-TELE_manual_it...
  • Seite 64 Benché Vision cerchi di inviare un prodotto di ricambio entro 5 giorni lavorativi, questo non è sempre possibile; in questo caso l’articolo sarà spedito al più presto possibile.
  • Seite 65 TM-TELE HANDLEIDING www.visionaudiovisual.com/nl/techmount/tm-tele-nl TM-TELE_manual_nl...

  • Seite 66: Conformiteitsverklaring

    CONFORMITEITSVERKLARING Indien van toepassing, zijn alle producten van Vision gecertificeerd en voldoen ze aan alle bekende lokale voorschriften die vereist zijn voor een CB-certificaat. Vision garandeert dat alle producten volledig voldoen aan alle normen die van toepassing zijn op verkoop in de EU en andere deelnemende landen.
  • Seite 67 Azlan Logistics Ltd., dat geregistreerd is in Engeland onder nr. 04625566 op adres Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. AEEA-registratie: GD0046SY VERKLARING INZAKE OORSPRONG Alle producten van Vision worden gemaakt in de Volksrepubliek China. TM-TELE_manual_nl...
  • Seite 68 ACCESSOIRES Sluitring voor M2,5- schroef TM-TELE_manual_nl...
  • Seite 69 INSTALLATIE BEVESTIG DE SPIN AAN DE PROJECTOR Bevestig de kant-en-klare montage aan de onderkant van de projector. De projector heeft 3-4 gaten met schroefdraad waarin voor dit doel schroeven gedraaid kunnen worden. OPTIONEEL: BEVESTIG DE PLAFONDPLAAT AAN HET DRAAIMECHANISME Sla deze stap over als het plafond recht is afgewerkt.
  • Seite 70 BEVESTIG AAN HET PLAFOND Zorg dat de juiste schroeven worden gebruikt om de Techmount aan de muur of het plafond te bevestigen. De meegeleverde schroeven zijn ST8x45 bouten met 10mm plastic pluggen voor bevestiging op metselwerk. Ze zijn mogelijk niet geschikt voor uw toepassing. LEID DE KABELS DOOR DE BEUGEL De kabels kunnen ook later aangebracht worden, maar dat gaat minder eenvoudig.
  • Seite 71 BEVESTIG DE SPIN AAN DE PROJECTOR Bevestig dan het geheel van de projector aan de stang BEVESTIG DE VEILIGHEIDSKABEL Volgens de juiste procedure moet de projector aan de stang bevestigd worden met een extra veiligheidskabel voor het geval dat de beugel verkeerd gebruikt wordt en niet voldoet.
  • Seite 72 OPMERKING: De vuistregel is dat de projectorlens 300mm boven het projectiescherm moet hangen. PAS DE DRAAIING AAN Schakel de projector aan en pas de draaiing, verticale positie en horizontale positie aan. TM-TELE_manual_nl...
  • Seite 73 SPECIFICATIES TOTALE LENGTE: 440-735mm VEILIG LAADVERMOGEN: 10kg KLEUR: satijnwit VOLDOET AAN EISEN VOOR: TUV-GS TM-TELE_manual_nl...
  • Seite 74 AFMETINGEN PLAFONDPLAAT TM-TELE_manual_nl...
  • Seite 75 Sommige producten van Vision zijn zeer technisch en vereisen probleemoplossing voor alle elementen van de installatie, omdat het ook kan voorkomen dat het niet het product van Vision is dat defect is. Hierdoor kan de leverancier weigeren een artikel te vervangen als er geen adequate beschrijving wordt gegeven.
  • Seite 76 INSTRUKCJA OBSŁUGI UCHWYTU SUFITOWEGO TM-TELE TM-TELE_manual_pl...
  • Seite 77 TM-TELE_manual_pl...

  • Seite 78: Deklaracja Zgodności

    DEKLARACJA ZGODNOŚCI W przypadkach, w których to ma zastosowanie, produkty Vision posiadają certyfikat potwierdzający spełnienie wymogów określonych przez „program certyfikacji CB” i są zgodne ze wszystkimi znanymi przepisami lokalnymi. Firma Vision zobowiązuje się zapewnić pełną zgodność wszystkich produktów oferowanych w sprzedaży w UE i innych krajach uczestniczących ze wszystkimi stosownymi normami certyfikacji.
  • Seite 79 Vision, która należy do spółki Azlan Logistics Ltd, zarejestrowanej w Anglii pod numerem 04625566 w Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH Numer rejestracyjny WEEE: GD0046SY DEKLARACJA POCHODZENIA Wszystkie produkty firmy Vision są produkowane w Chińskiej Republice Ludowej.
  • Seite 80 AKCESORIA Osłona na śrubę M2.5 TM-TELE_manual_pl...
  • Seite 81 INSTALACJA ZAMOCOWAĆ KRZYŻAK NA PROJEKTORZE Przymocować wstępnie złożony zespół do spodu projektora. Projektor ma 3–4 gwintowane wkładki, w które można w tym celu wkręcić śruby. OPCJONALNIE: PRZYMOCUJ PŁYTĘ SUFITOWĄ DO MECHANIZMU ODCHYLAJĄCEGO Pomiń ten krok, jeżeli sufit nie jest ukośny. Uwaga: Mechanizm odchylający również zwiększa całkowitą...
  • Seite 82 PRZYMOCUJ DO SUFITU Upewnij się, że urządzenie Techmount zostanie zamontowane na ścianie lub w suficie za pomocą odpowiednich elementów montażowych. Jako elementy montażowe dostarczono śruby ST8x45 z plastikowymi wkładkami o długości 10 mm w celu zamontowania w murowanej powierzchni. Mogą być nieodpowiednie do danego zastosowania.
  • Seite 83 PRZYMOCUJ KRZYŻAK DO WSPORNIKA Następnie zamocuj zespół projektora na słupku ZAMOCUJ ŁĄCZNIK ZABEZPIECZAJĄCY Dobrą praktyką jest mocowanie projektora do słupka za pomocą linki zabezpieczającej, na wypadek gdyby wspornik montażowy się zużył i przestał podtrzymywać projektor. DOSTOSUJ DŁUGOŚĆ SŁUPKA Poluzuj kołnierz na środku słupka i wyreguluj jego długość w zależności od potrzeby.
  • Seite 84 UWAGA: Należy przestrzegać ogólnej zasady, iż obiektyw projektora powinien znajdować się ok. 300 mm nad górną krawędzią ekranu. WYREGULUJ ODCHYLENIE Włącz projektor i wyreguluj kąt nachylenia projektora w płaszczyźnie poziomej, pionowej i bocznej. TM-TELE_manual_pl...
  • Seite 85 DANE TECHNICZNE DŁUGOŚĆ CAŁKOWITA: 440–735 mm DOPUSZCZALNE OBCIĄŻENIE ROBOCZE: 10 kg KOLOR: Satynowy biały ZGODNOŚĆ: TUV-GS TM-TELE_manual_pl...
  • Seite 86 WYMIARY PŁYTY SUFITOWEJ TM-TELE_manual_pl...
  • Seite 87 źródła zasilania. Vision dołoży starań, aby wymieniony produkt został wysłany w ciągu 5 dni roboczych. W sytuacji gdy dotrzymanie tego terminu nie jest możliwe, produkt zostanie wysłany w innym, najwcześniejszym możliwym terminie.
  • Seite 88 MANUAL DO UTILIZADOR DO TM- TELE TM-TELE_manual_pt...
  • Seite 89 TM-TELE_manual_pt...

  • Seite 90: Declaração De Conformidade

    CERTIFIQUE-SE DE QUE O CABO DE ALIMENTAÇÃO NÃO ESTÁ TORCIDO, APERTADO OU CORTADO! Todos os produtos foram concebidos e importados para a UE pela "Vision", que é totalmente detida pela "Azlan Logistics Ltd.", registada em Inglaterra com o n.º 04625566, com sede em Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH.
  • Seite 91 DECLARAÇÃO DE ORIGEM Todos os produtos Vision são fabricados na República Popular da China (RPC). TM-TELE_manual_pt...
  • Seite 92 ACESSÓRIOS Manga para parafuso M2.5 TM-TELE_manual_pt...

  • Seite 93: Instalação

    INSTALAÇÃO COLOCAR A ARANHA NO PROJETOR Instale a estrutura pré-montada no fundo do projetor. O projetor terá 3-4 ranhuras filetadas para parafusos destinados a este fim. OPCIONAL: COLOQUE A PLACA DE TECTO NO MECANISMO DE INCLINAÇÃO Ignorar se o teto não tiver ângulos. Nota: O mecanismo de inclinação também acrescenta ao comprimento geral do suporte.
  • Seite 94 COLOCAR NO TECTO Certifique-se de que usa as peças de instalação corretas para prender o Techmount à parede ou teto. As peças fornecidas são parafusos ST8x45 com buchas de plástico de 10mm para prender à alvenaria. Podem não ser adequadas à sua instalação. ENCAMINHE OS CABOS ATRAVÉS DO SUPORTE Os cabos podem ser adicionados mais tarde, mas não tão facilmente.
  • Seite 95 COLOCAR A CORRENTE DE SEGURANÇA É boa prática prender o projetor ao varão usando um cabo de segurança de recurso para o caso do suporte sofrer um ato violento e cair. AJUSTAR O COMPRIMENTO DO VARÃO Desaperte o travessão no meio do varão e ajuste conforme necessário.
  • Seite 96 NOTA: Como regra geral, a lente do projetor deve estar cerca de 300mm acima do topo do ecrã de projeção. AJUSTAR A INCLINAÇÃO Ligue o projetor e ajuste a inclinação, a rotação e a viragem. TM-TELE_manual_pt...
  • Seite 97 ESPECIFICAÇÕES COMPRIMENTO GERAL: 440-735 mm CARGA DE TRABALHO SEGURA: 10 kg COR: Branco acetinado CONFORMIDADE COM A NORMA: TUV-GS TM-TELE_manual_pt...
  • Seite 98 DIMENSÕES DA PLACA DO TECTO TM-TELE_manual_pt...

  • Seite 99: Exclusão De Responsabilidades

    A Vision tem por objetivo enviar o artigo de substituição no prazo de cinco dias úteis, mas isso poderá não ser sempre possível, pelo que, nesses casos, o artigo será enviado logo que possível.
