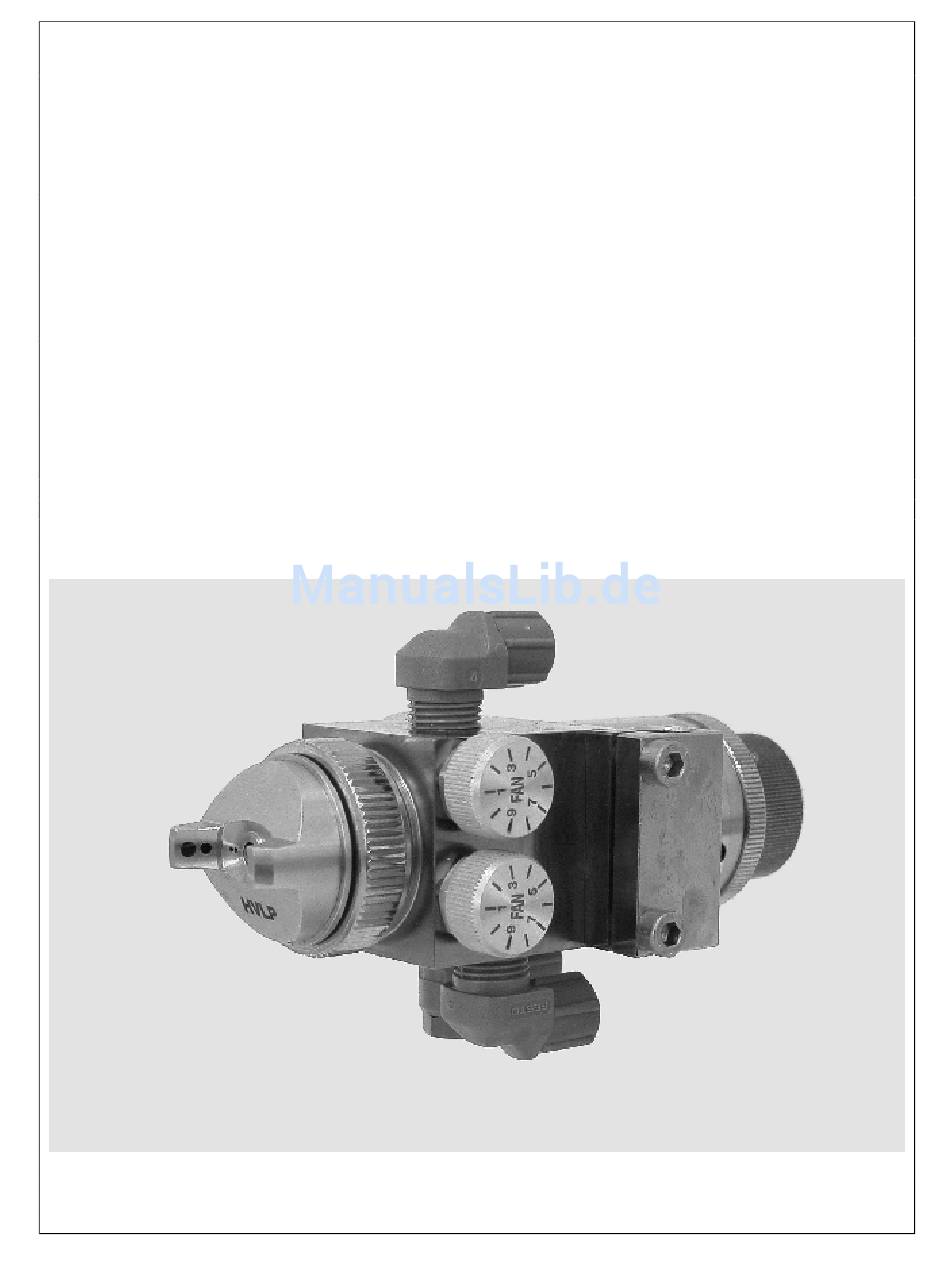

- Seite 1 Bedienungsanleitung für AUTOMATIK-Spritzapparat GF / 3 und GF / 3 HVLP Lesen Sie diese Bedienungsanleitung bitte vor Inbetriebnahme des Sprühventils sorgfältig durch und bewahren Sie sie für die zukünftige Verwendung auf.
- Seite 2 ALFRED SCHÜTZE Apparatebau GmbH - Spritztechnik – Spraytechnology - Hannoversche Straße 69-71, 28309 Bremen – Germany; Postfach 44 86 48, 28286 Bremen - Germany Tel.: 0049 (0)421 / 43510-0; Fax: 0049 (0)421 / 43510-43 Internet: http://www.schuetze-gmbh.de E-Mail: info@schuetze-gmbh.de...
-
Seite 3: Funktionsbeschreibung
1 Einführung Bei dem AUTOMATIK-Spritzapparat GF / 3 bzw. GF / 3 HVLP handelt es sich um ein pneumatisch gesteuertes Sprühventil zum Auftragen von Flüssigkeiten, wie z.B. Farben, Lacken, Ölen, Trennmitteln, Klebstoffen und anderen flüssigen Medien. Je nach Regulierung der Mittel- und Hörnerluft kann ein Flach- oder ein Rundstrahl erzeugt werden. -
Seite 4: Installation
Übermäßig große Eingenschwingung (Übertragung von der Maschine auf das Ventil) muß vermieden werden. 4.1 Installation Der AUTOMATIK-Spritzapparat GF / 3 bzw. GF / 3 HVLP wird gemäß Kennzeichnung auf dem Hauptkörper wie folgt installiert: = Steuerluft (19.0.0) zum 3/2-Wege-Magnetventil (Druck min. 3,5 bar) = Zerstäubungsluft (20.0.0) direkt zum Druckluftnetz... -
Seite 5: Wartung Und Reparatur
Der AUTOMATIK-Spritzapparat GF / 3 bzw. GF / 3 HVLP arbeitet in der Regel mit einem Steuerluftdruck von 3,5 - 6 bar. Der Zerstäubungsluftdruck muß kleiner sein als der Materialdruck, um ein Zurückschlagen des Materials zu verhindern. Zerstäubungsluftdruck und Materialdruck müssen immer in einem engen Verhältnis zueinander stehen. -
Seite 6: Auswechseln Des Luftventils (7.0.0)
5.2 Störungsfall: Düsennadel öffnet nicht • Prüfen, ob ausreichender Steuerluftdruck ansteht (3,5 - 6 bar). • Prüfen, ob O-Ring (9.2.0), O-Ring (11.2.0) oder O-Ring (11.3.0) defekt ist. • Prüfen, ob Düsennadel (10.0.0) innerhalb der Dichtschraube (9.0.0) verklebt ist. • Prüfen, ob Nadelhub groß genug eingestellt ist. 5.3 Auswechseln des Luftventils (7.0.0) Verschlußschraube (15.0.0) herausschrauben. - Seite 7 ca. 135 m m...
- Seite 9 6. Ersatzteilliste Zg.-Nr. Artikel-Nr. Menge Bezeichnung 1.0.0 Feinlackier-Luftkopf incl. 3.0.0 2.0.0 Düse, NIRO-Stahl 3.0.0 310052 Luftverteilerplatte, 33 x 3mm 4.0.0 Hauptkörper, komplett 4.2.0 640018 O-Ring 25,12 x 1,78 / Viton 5.0.0 800010 Rund-/Breitstrahlregulierung, komplett, Ø 18 x 24,5mm 5.1.0 320063 Gewindebuchse SW14 x 9mm 5.2.0 610079...
- Seite 10 6.1 Artikelnummern für Düsennadeln, Düsen und Luftkappen * Feinlackier-Luftkopf * Feinlackier-Luftkopf HVLP Zg.-Nr. Artikel-Nr. Bezeichnung Zg.-Nr. Artikel-Nr. Bezeichnung 310053 für Düse 0,3 - 1,0 mm 310066 für Düse 0,3 - 1,0 mm 310054 für Düse 1,2 - 1,4 mm 310067 für Düse 1,2 - 1,4 mm 310055 für Düse 1,5 - 1,8 mm...
-
Seite 11: Technische Daten
Sonderausführungen auf Anfrage. Technische Änderungen vorbehalten. Stand: März 2002. 8. Herstellererklärung Der AUTOMATIK-Spritzapparat GF / 3 bzw. GF / 3 HVLP wurde durch das Unternehmen ALFRED SCHÜTZE Apparatebau GmbH, Hannoversche Straße 69-71, 28309 Bremen entsprechend der harmonisierten Norm DIN EN 292 konstruiert und gefertigt. Er kann als Zubehör für EG-konforme Maschinen verwendet werden, ohne daß...
