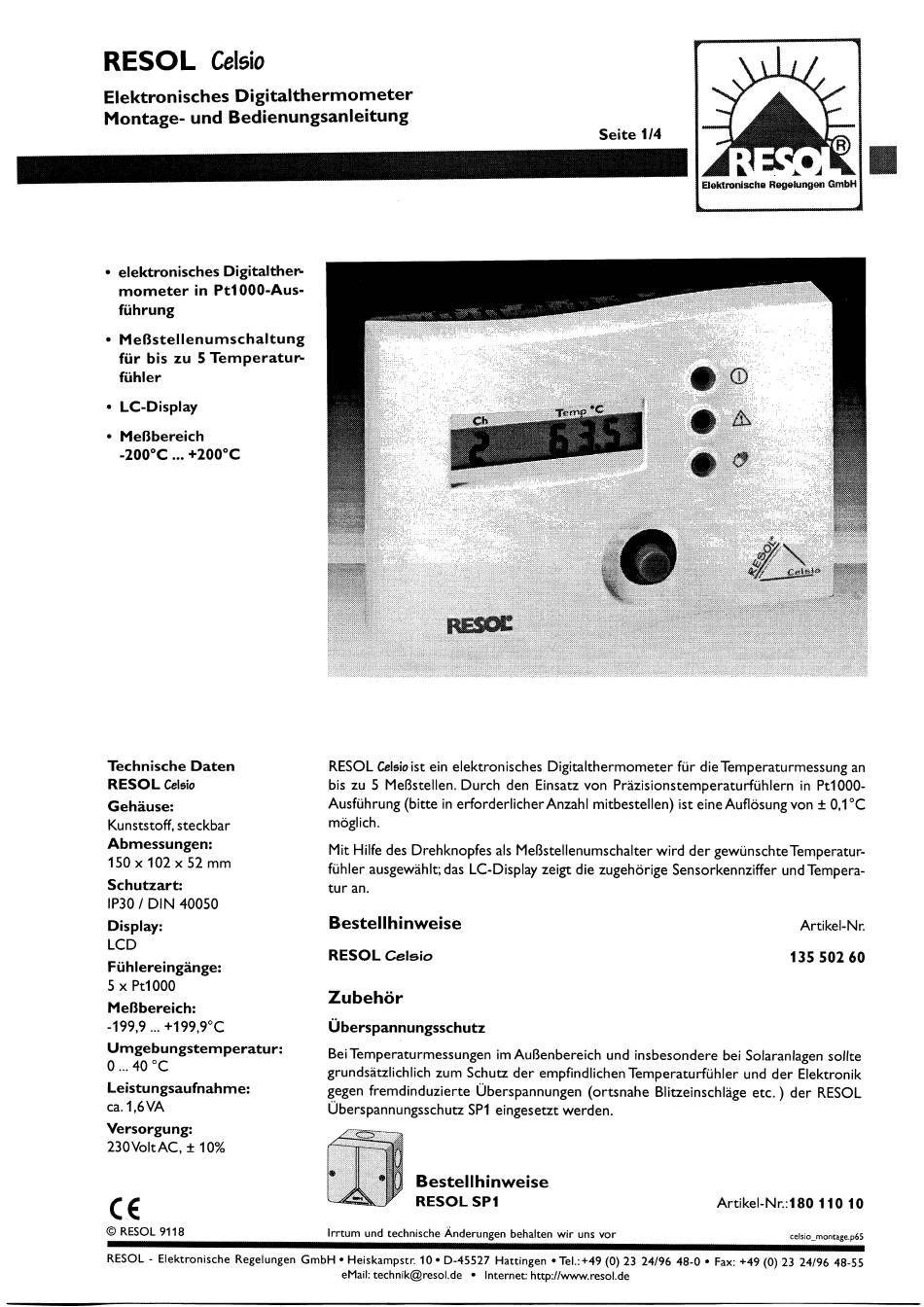

Resolution Celsio Montage- Und Bedienungsanleitung
Elektronisches digitalthermometer
RESOL
Celsio
Elektronisches
Digitalthermometer
Montage- und Bedienungsanleitung
• elektronisches
Digitaltherv
mometer
in Ptl 000-Aus-
führung
• Meßstellenumschaltung
für bis zu 5 Temperatur-
fühler
• LC-Display
• Meßbereich
-2000C
... +2000C
Technische
Daten
RESOL
Celsio
Gehäuse:
Kunststoff,
steckbar
Abmessungen:
150 x 102 x 52 mm
Schutzart:
IP30 / DIN
40050
Display:
LCD
Fühlereingänge:
5 x PtiOOO
Meßbereich:
_199,9
+199,90C
Umgebungstemperatur:
o ... 40 oc
Leistungsaufnahme:
ca.1,6VA
Versorgung:
230VoltAC,
±
O RESOL
9118
RESOL - Elektronische Regelungen G mbH• Heiskampstr. 10• D-45527Hattingen• Tel.:+49 (O)23 24/9648-0• Fax:+49(O)23 24/9648-55
RESOLCelsio i st ein elektronischesDigitalthermometer für dieTemperaturmessung an
bis zu 5 Meßstellen. Durch den Einsatz von Präzisionstemperaturfühlern
Ausführung (bitte in erforderIicherAnzahl mitbestellen) ist eineAuflösungvon ±
möglich.
Mit Hilfe des Drehknopfesals Meßstellenumschalter W ird der gewünschteTemperatur-
fühler ausgewählt; d as LC-DispIayzeigt die zugehörigeSensorkennzifferundTempera-
tur
an.
Bestellhinweise
RESOL
Celsio
Zubehör
Uberspannungsschutz
BeiTemperaturmessungen imAußenbereich und insbesonderebei Solaranlagen sollte
grundsätzlichlichzum Schutz der empfindlichenTemperaturfühler und der Elektronik
gegen fremdinduzierte Ü berspannungen (ortsnaheBlitzeinschläge etc.) der RESOL
Uberspannungsschutz S PI eingesetztwerden.
Bestellhinweise
RESOL
SPI
Irrtum und technische Anderungen behalten wir uns vor
eMail:technik@resol.de • Internet: http://www.resol.de
Seite
1/4
Regelungen GmbH
e
o
Artikel-Nr.:180
in Pt1000-
oc
Artikel-Nr.
135 502 60
110
10
celsio_montage p65
Inhaltszusammenfassung für Resolution Celsio
- Seite 1 RESOL Celsio Elektronisches Digitalthermometer Montage- und Bedienungsanleitung Seite Regelungen GmbH • elektronisches Digitaltherv mometer in Ptl 000-Aus- führung • Meßstellenumschaltung für bis zu 5 Temperatur- fühler • LC-Display • Meßbereich -2000C ... +2000C Technische Daten RESOLCelsio i st ein elektronischesDigitalthermometer für dieTemperaturmessung an...
- Seite 2 RESOL Celsio Elektronisches Digitalthermometer Montage- und Bedienungsanleitung Seite Elektroniscbe Regelungen GmbH Sicherheitshinweis: Lese Siebittediefolgenden H inweise z ur Montage u ndInbetriebnahme genau durch, b evorSieIhr Gerätin Betrieb nehmen Dadurch vermeiden SieSchäden a n IhrerAnlage, die durchunsachgemäßen Umgang entstehen könnten.Alle Arbeiten Sindnach den einschlägigenRichtlinien durchzuführen.
- Seite 3 RESOL Celsio Elektronisches Digitalthermometer Montage- und Bedienungsanleitung Seite Regeh.:ngen GmbH 2. Fühlertypen Die einschlågigen örtlichenund VDE-Richtlinien s indzu be- Für das elektronische Digitalthermometer RESOLCelsio achten.Die Fühlerleitungenführen Kleinspannungund dür- werden Präzisionstemperaturfühler in PtIOOO-Ausführung fen nicht mit Leitungen,die mehr als50VoItführen,in einem (FKP und FRP) eingesetzt.
- Seite 4 Kennzahl d esangewählten Temperaturfühlersan der Po- sition „Ch". Die zugehörigeFühlertemperatur Wird an der Position „Temp 0C" angezeigt. 4.Tips zur Fehlersuche Sollte daselektronische Digitalthermometer RESOL Celsio einmal nicht einwandfrei funktionieren, über- prüfen Sie bitte folgende Punkte: 1.Stromversorgung Die Stromversorgungist gewährleistet,wenn die Betriebs- 1213 1232 kontrollampe leuchtet.
