LinTech Bluetooth Smart Beacon Handbuch
Bluetooth smart beacon für 230v ac 50hz
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für LinTech Bluetooth Smart Beacon

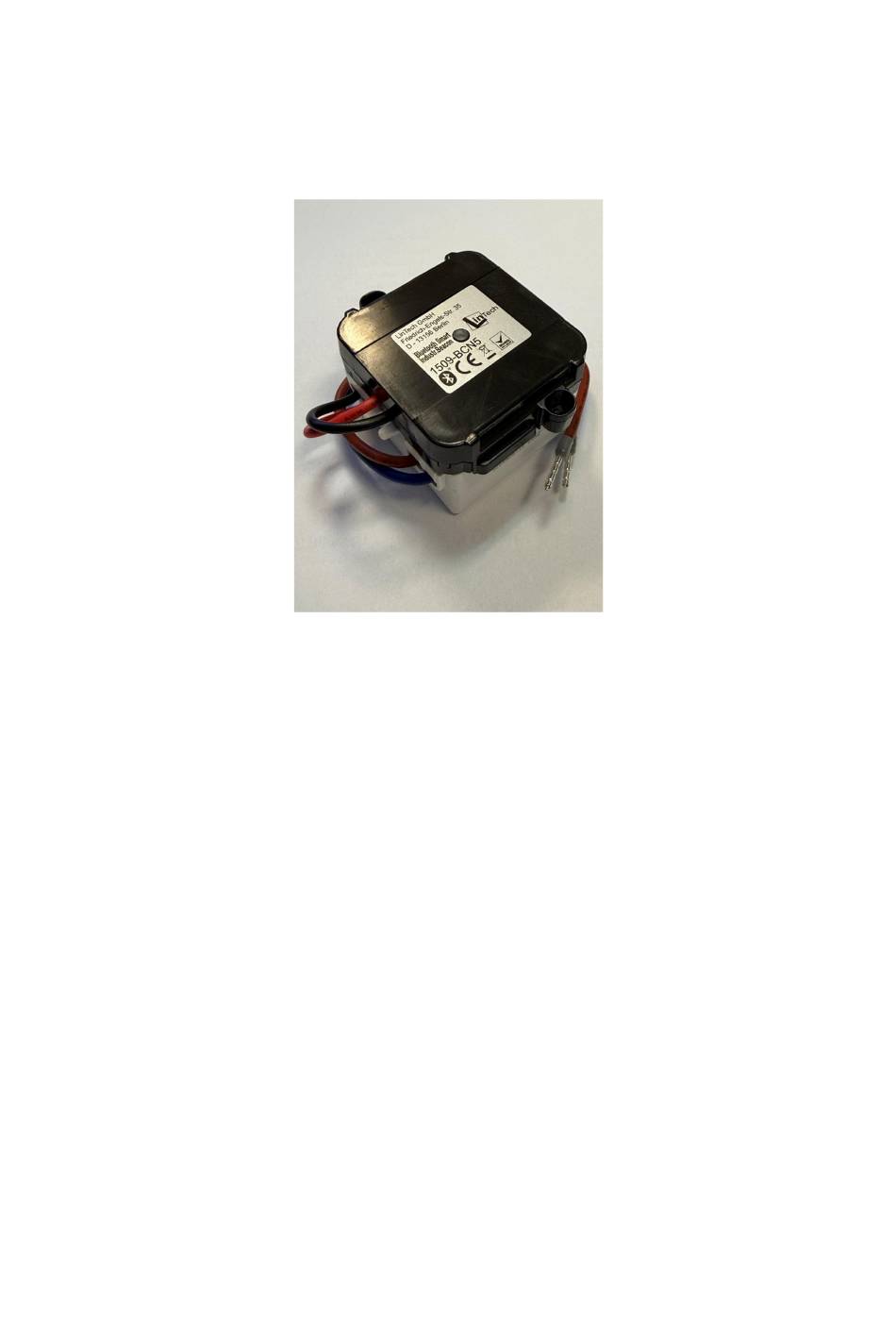

- Seite 1 Bluetooth Smart Beacon für 230V AC 50Hz Artikel Nr. 1509-BCN5 Handbuch 5.12.2025...
- Seite 2 Beschreibung Bluetooth Smart Beacon für 230V AC 50Hz Modelle Bluetooth Smart Beacon Artikel Nr. 1509-BCN5 Copyright Copyright 2025 LinTech GmbH Kommunikationstechnologien. Alle Rechte vorbehalten. LinTech behält sich das Recht vor Änderungen am Produkt und an der Beschreibung ohne spezielle Ankündigung vorzunehmen. Kontakt LinTech GmbH Kommunikationstechnologien Friedrich-Engels-Straße 35 D –...
-
Seite 3: Inhaltsverzeichnis
Informationen für App Entwickler ....................10 LinTech Beacon Service ......................10 Aufbau Advertisingpakete in den verschiedenen Betriebsmodi ........... 13 9.2.1 Aufbau Advertising-Paket LinTech Beacon ..............13 9.2.2 Aufbau Adverstising-Paket im iBeacon Mode (Battery Status deaktiviert) ....13 9.2.3 Aufbau Adverstising-Paket im iBeacon Mode (Battery Status aktiviert) ...... 14 9.2.4... -
Seite 4: Einleitung
1 Einleitung Vielen Dank, dass Sie sich für ein LinTech Produkt entschieden haben. Wenn Sie das Gerät zum ersten Mal verwenden, lesen Sie bitte diese Anweisungen sorgfältig durch und bewahren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf. Wir setzen voraus, dass der Bediener des Gerätes allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. -
Seite 5: Bestimmungsgemäßer Gebrauch
4 Bestimmungsgemäßer Gebrauch Der Bluetooth Smart Beacon 1509-BCN5 ist ein 230V AC betriebenes Kurzstreckenfunkgerät auf der Basis von Bluetooth Low Energy, welches in programmierbaren Intervallen definierte Datenpakete aussendet. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Anleitung, insbesondere der Sicherheitshinweise. -
Seite 6: Inbetriebnahme
Schließen sie die Primärseite (PRI) über die Anschlussklemme N (blau) und L(braun) an das Stromnetz an. Schließen Sie das Produkt nicht kurz. 8 Inbetriebnahme Der LinTech Smart Beacon ist ein Bluetooth Low Energy Funksender der in programmierbaren Abständen Datenpakete sendet. Nach Anlegen der Versorgungsspannung von 230V beginnt er zu advertisen – also Datenpakete auszusenden. -
Seite 7: Konfiguration
Aufbau des Advertising Paketes. Der Beacon kann als LinTech Beacon , iBeacon oder als Eddystone (UID / URL) betrieben werden. Die Modi unterscheiden sich im Aufbau des Advertising Paketes und den Einstellungen. Im Eddystone URL Mode kann eine URL eingetragen werden, die im Advertising Paket zur Auswertung verschickt wird. -
Seite 8: Smartphone App Beacon Konfigurator
Smartphone App Beacon Konfigurator Nach dem Start scannt die App nach Beacons mit der LinTech Smart Beacon UUID in der Umgebung und zeigt diese an. Wählen Sie einen Beacon aus der Liste und verbinden sich mit ihm. Jetzt können Sie die Einstellungen ändern. -
Seite 9: Android Beacon Konfigurator
9.2.2 Android Beacon Konfigurator Startbildschirm Android App Android App gefundene Beacons Anzeige Beacon Parameter Konfigurations-Fenster Android App Der Beacon Konfigurator für Android ist etwas anders aufgebaut. Auch hier werden nach dem Starten die gefundenen Beacons angezeigt. Wählen Sie den zu konfigurierenden Beacon, über „Configure“gelangt man in das Konfigurationsmenü. -
Seite 10: Informationen Für App Entwickler
10 Informationen für App Entwickler 10.1 LinTech Beacon Service Der LinTech Beacon verwendet im Verbindungsmodus (die ersten fünf Minuten nach Start) neben dem Standard GAP- und Device Information-Service auch ein proprietäres Profil zur Konfiguration des Beacons über die App. LinTech Beacon -Service: BEACON_SERVICE UUID: 0x6203494077C74EDCAB245613211AD330 Der LinTech Beacon-Service besteht aus acht Charakteristika. - Seite 11 -2 dBm -6 dBm -10 dBm -14 dBm -18 dBm BEACON_BEACON_TYPE: Werkseinstellung: 0x01 / LinTech Beacon Bestimmt den verwendeten Beacon Typ. Bei der Auswahl von mehreren Typen gleichzeitig, wird der mit dem geringsten Zahlenwert verwendet. Decimal Beacon Type 0x01 LinTech Beacon...
- Seite 12 Deaktiviert: Minor ID : 0x5678 Aktiviert: Minor ID : 0x56[0xXX Battery Voltage Byte] Battery Voltage (Wert mal 20mV) von theoretisch: 0mv (0x00) bis 5100mV (0xFF) Decimal Beacon Type 0x00 Deaktiviert 0x01 Aktiviert...
-
Seite 13: Aufbau Advertisingpakete In Den Verschiedenen Betriebsmodi
10.2 Aufbau Advertisingpakete in den verschiedenen Betriebsmodi 10.2.1 Aufbau Advertising-Paket LinTech Beacon Byte(s) Name Wert Beschreibung Flags[0] 0x02 Length Flags[1] 0x01 Flags Field Flags[2] 0x06 LE General Discoverable Mode + BR/EDR Not Supported Length 0x1B Length Type 0xFF Manufacturer Specific Data... -
Seite 14: Aufbau Adverstising-Paket Im Ibeacon Mode (Battery Status Aktiviert)
Type 0xFF iBeacon Company ID 0x004C Apple (little Endian) Beacon Type 0x0215 Apple Proximity Beacon 9-24 Proximity 0xBEFF10202920[FF440103FF] LinTech Beacon Proximity UUID UUID 4A400ABFD7 25-26 Major 0x1234 Major ID Minor 0x56 Minor ID Battery 0x96 Battery Voltage 0x96 x 20mV = 3000mV... -
Seite 15: Aufbau Advertising-Paket Im Eddystone Url Mode
10.2.5 Aufbau Advertising-Paket im Eddystone URL Mode Byte(s) Name Wert Beschreibung Flags[0] 0x02 Length Flags[1] 0x01 Flags Field Flags[2] 0x06 LE General Discoverable Mode + BR/EDR Not Supported Length 0x03 Length Type 0x03 Complete list of 16-bit Service UUIDs data type value Service 0xFEAA 16-bit Eddystone UUID (little Endian) -
Seite 16: Konformitätserklärung/Zertifikate
11 Konformitätserklärung/Zertifikate Bluetooth SIG Zulassung: Bluetooth QDID 65357 Declaration ID D025589 Hiermit erklärt die LinTech GmbH, dass das Produkt Bluetooth Smart Beacon der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse www.lintech.de verfügbar.
