Wasserhaus WH-RO 4 MICRO Montage- Und Betriebsanleitung
Umkehrosmoseanlage
Verwandte Anleitungen für Wasserhaus WH-RO 4 MICRO
Inhaltszusammenfassung für Wasserhaus WH-RO 4 MICRO

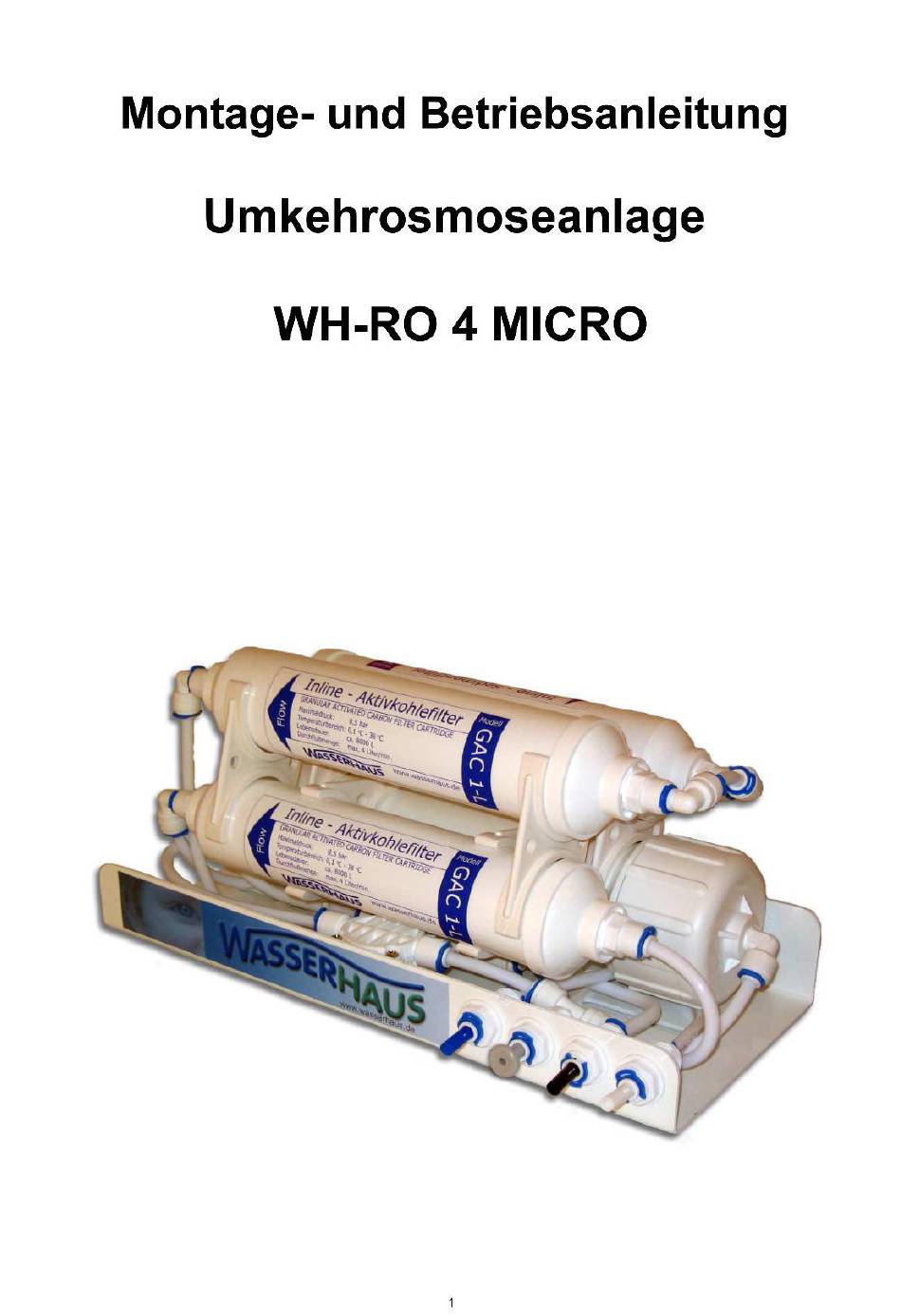

- Seite 1 Montage- und Betriebsanleitung Umkehrosmoseanlage WH-RO 4 MICRO //7//be Akt e9.a€/Vk0h/eate ASSE RhA-...
- Seite 2 Wichtige Vorabinformation! Lassen Sie die Montage nur durch einen Fachbetrieb ausführen Wenn Sie die Wohnung verlassen, schließen Sie das Geräteventil der Anlage (versicherungsrechtliche Gründe). Lesen sich Einbau Anlage Montage- Betriebsanleitung sorgfältig durch. Dieses Benutzer-Handbuch enthält wichtige Anweisungen, Ratschläge Warnhinweise. Lesen Sie bitte dieses Handbuch genau...
- Seite 3 Benutzung Die Trinkwasseranlage ist dafür gedacht, die Mengen Wasser aufzubereiten, die • normalerweise in einem Privathaushalt zum Kochen und Trinken benötigt werden. Die Anlage ist nicht für einen Dauerbetrieb bzw. kommerzielle Nutzung ausgelegt. Trinkwasseranlage darf nicht existierende Wasserleitungen, Tanks, • Spülmaschinen Oder ähnliches angeschlossen...
-
Seite 4: Vorbereitung
Vorbereitung der Installation Packen Sie alle Teile vorsichtig aus. Das Gerät besteht aus folgenden Teilen: Filterträger mit Membrangehäuse. Zwei Vorfilter, ein Nachfilter, Durchflussbegrenzer und automatisches Abschaltventil. Drucktank Zubehörset bestehend aus: • Trinkwasserhahn + Montagezubehör • Abwasseranschluss • Absperrventil für den Drucktank •... - Seite 5 1) Installieren der Vorfilter 350mm 145mm 170mm Filter Sind vormontiert, sollte ähnlich wie im Bild links aussehen.
-
Seite 6: Kaltwasseranschluss
2) Kaltwasseranschluss Weißer Schlauch: Anschluss an die Wasserversorgung Es liegt ein Anschluss (T-Stück mit Absperrventil) für die Versorgung der Filteranlage mit Kaltwasser bei. Hiermit kann der Geräteanschluss separat abgesperrt werden — ohne den Wasserdurchfluss des Leitungswassers zu unterbrechen. Ein integriertes Rückschlagventil verhindert den Rückfluss... - Seite 7 3) Schlauchverbindungen John Guest (JG)-Schlauchverbindungen Möglicherweise müssen Sie die mitgelieferten Schläuche noch auf die passende Länge zuschneiden. Kürzen Sie dabei die Schläuche nicht mehr als nötig, damit Sie später, Z.B. für den Filtertausch, das Gerät im angeschlossenen Zustand leichter verschieben können.
- Seite 8 4) Abwasseranschluss Schwarzer Schlauch: Anschluss des Abwasserschlauchs Siphonabflussrohr Anschlussposition muss immer oberhalb des Siphonabflussrohres liegen. Bohren ausgewählten Anschlussstelle 7 mm Loch. Kleben Sie die Gummidichtung um das Loch herum schrauben anschließend beiden Hälften Abwasserrohr, dass Schlauchanschluss exakt Bohrung übereinstimmt. Ziehen Sie die Schrauben der Halbschalen gleichmäßig...
- Seite 9 5) Trinkwasserhahn Trinkwasserhahn: Einbau in die Spüle Trinkwasserhahn Wird Rande Spülbeckens direkt Metallrand Oder daneben befindliche Arbeitsplatte eingebaut. Bitte suchen Sie sich die Stelle genau aus und überprüfen Sie Ihre Wahl, 0b Hahn auch unten sauber angebracht werden kann nicht mit Halterungen Oder Verstärkungen kollidiert.
- Seite 10 6) Schlauchverbindungen Verbinden Sie die Einzelteile nur mit den mitgelieferten Originalschläuchen. Kürzen Sie die Schläuche nicht, damit Sie später, Z.B. für den Filtertausch, das Gerät im angeschlossenen Zustand leichter herausnehmen können. Die Schlauchanschlüsse sind als JG-Schnellkupplungen ausgeführt. Zum Öffnen der Schnellkupplungen siehe Abbildung.
- Seite 11 7) Wasservorratstank Roter Schlauch: Anschluss an den Wassertank Bevor Sie den Tank installieren, muss das Desinfektionsmittel in den Tank eingeführt werden. Zerteilen Sie die mitgelieferte Desinfektionskapsel und stecken diese in die Öffnung des Tanks, bevor Sie das Ventil anschrauben. Schließen Tankventil roten Schlauch...
- Seite 12 8) Inbetriebnahme Bevor das System für die reguläre Wasserproduktion eingesetzt werden kann, muss eine Desinfektion und Spülung durchgeführt werden. Der Tank Wird mit einer Desinfektionskapsel ausgeliefert, welche sich bei Wasserkontakt auflöst und den Tank sowie die Leitungen keimfrei macht. Prüfen Sie, 0b alle Verbindungen korrekt ausgeführt Sind.
- Seite 13 9) Gebrauch und Wartung Gebrauch Der normale Gebrauch beschränkt sich auf die Entnahme des gereinigten Wassers. Alles andere geschieht vollautomatisch. Wartung Die Wartung besteht hauptsächlich im regelmäßigen Austausch der Filterelemente und der Osmosemembran. Die nachfolgenden Zeitspannen sind Richtwerte Verwendung von Leitungswasser, das nicht mit Sand belastet ist. Vorfilter 6 Monate in Anlehnung an DIN 1988...
- Seite 14 1. Schließen Sie den Hahn der Wasserzuleitung am Geräteventil. 2. Öffnen Sie den Reinwasserhahn. 3. Austausch der Vorfilter (Sedimentvorfilter und Kohlevorfilter) als Inline-Filter Beim Filtertyp Inline werden die Filter komplett mit dem Gehäuse gewechselt. Es bietet sich an, die Filter nacheinander zu wechseln, falls mehrere vorhanden Sind.
- Seite 15 4. Austausch Osmosemembran Hierbei ist besonders auf Hygiene zu achten! Entfernen Schlauch Deckel • Gehäuses Osmosemembran. Schrauben Sie den Deckel vom Gehäuse (Achtung, dies kann sehr schwergängig sein, bitte benutzen Sie entsprechende Hilfsmittel). Ziehen Sie drehend die Osmosemembran aus dem Gehäuse (Benutzen Sie im Zweifelsfall eine Zange Oder andere Hilfsmittel).
- Seite 16 11) Störungsbeseitigung Problem: Wasserzuleitung ist undicht Ursache: Geräteventil und/oder Verlängerung wurde(n) nicht ordnungsgemäß montiert. Abhilfe: Stellen Sie den Kaltwasseranschluss wie beschrieben her. Achten Sie auf ausreichend feste Verschraubung der Gewinde, ohne jedoch das Gewinde zu überdrehen. Problem: Abwasseranschluss undicht Abwasseranschluss wurde nicht ordnungsgemäß...
