Krone RT-22-EC Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Krone RT-22-EC
Inhaltszusammenfassung für Krone RT-22-EC

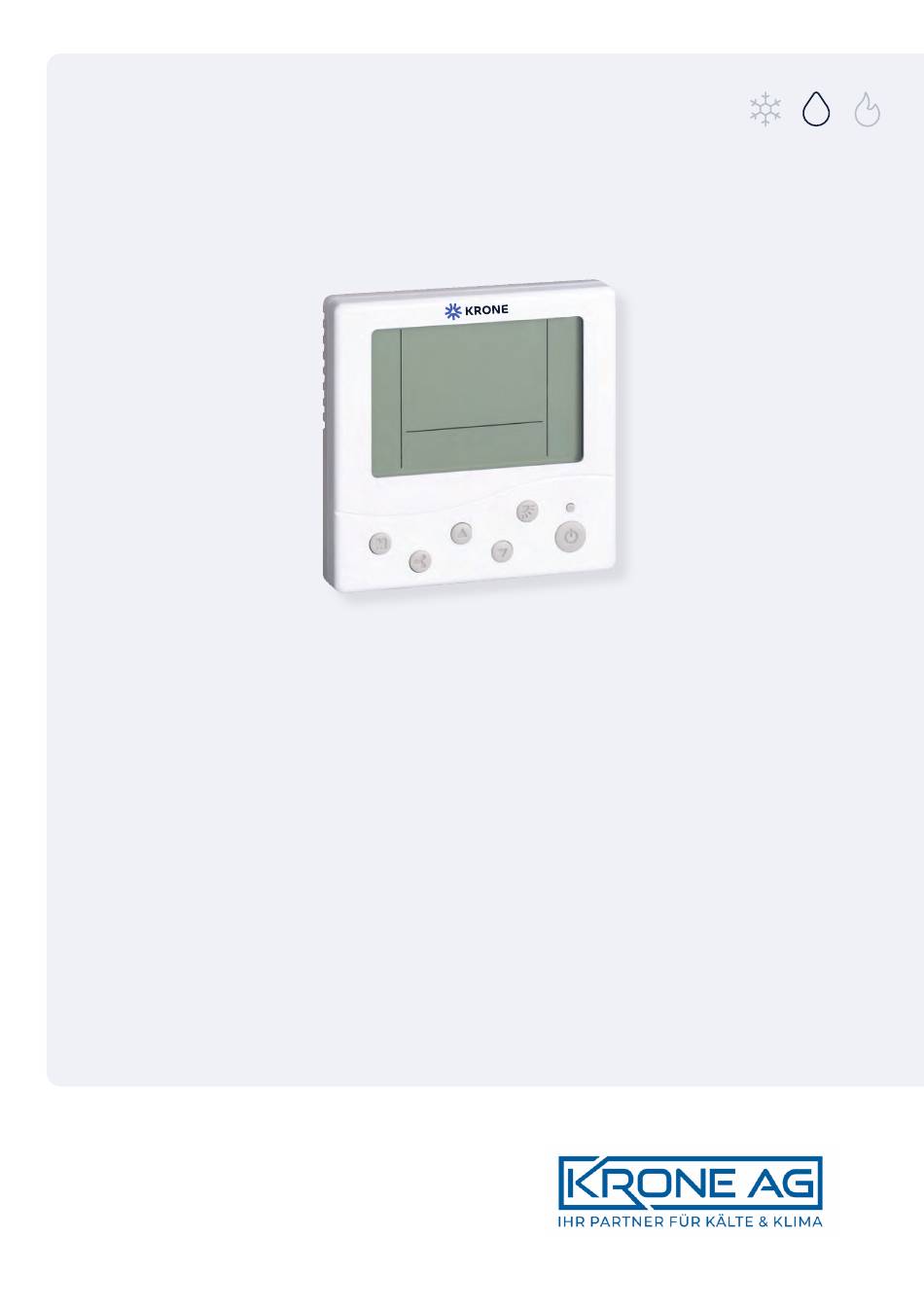

- Seite 1 Bedienungsanleitung RT-22-EC Kabelfernbedienung für PWE-EC und WLT-EC...
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten! Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
-
Seite 3: Inhaltsverzeichnis
................................Technische Daten ..........................................Lieferumfang ............................................Bedienung ..............................................Montageanweisung für das Fachpersonal ................................Installation ............................................... Elektrisches Schaltschema RT-22-EC für PWE-EC ............................Elektrisches Schaltschema RT-22-EC für PWE-EC (Coanda) ........................Elektrisches Schaltschema RT-22-EC für WLT-EC ............................Inbetriebnahme ........................................... Störanzeige durch Code ........................................ -
Seite 4: Sicherheits- Und Anwenderhinweise
SICHERHEITS- UND ANWENDERHINWEISE ALLGEMEINE SICHERHEITSHINWEISE VORSICHT Lesen Sie vor der ersten Inbetriebnahme des Gerätes Diese Kombination aus Symbol und Signalwort oder deren Komponenten die Betriebsanleitung auf- weist auf eine möglicherweise gefährliche merksam durch. Sie enthält nützliche Tipps, Hinweise Situation hin, die zu Verletzungen oder zu sowie Warnhinweise zur Gefahrenabwendung von Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. -
Seite 5: Sicherheitsbewusstes Arbeiten
Zusammenhang mit Verkauf und Inbe- gen und den geltenden regionalen Vorschriften triebnahme die dem Gerät beigefügte „Gewährleis- entsprechen. tungsurkunde” vollständig ausgefüllt an die KRONE Regionale Verordnungen und Gesetze sowie das Kälte+Klima Vertriebs-GmbH zurückgesandt hat. Die Wasserhaushaltsgesetz sind einzuhalten. -
Seite 6: Transport Und Verpackung
TRANSPORT UND VERPACKUNG UMWELTSCHUTZ UND RECYCLING Die Geräte werden in einer stabilen Transportverpa- ENTSORGUNG DER VERPACKUNG ckung geliefert. Überprüfen Sie bitte die Geräte sofort Alle Produkte werden für den Transport bei Anlieferung und vermerken eventuelle Schäden sorgfältig in umweltfreundlichen Materi- oder fehlende Teile auf dem Lieferschein und infor- alien verpackt. -
Seite 7: Technische Daten
TECHNISCHE DATEN Baureihe RT-22-EC Betriebsweise Kabelfernbedienung für PWE-EC und WLT-EC Steckerleitung, Länge 5000 Arbeitsbereich °C / r.F. +10 bis +40 / 30 bis 80, nicht kondensierend Lagerungsbereich °C / r.F. -10 bis +60 / 20 bis 85, nicht kondensierend Spannungsversorgung... -
Seite 8: Bedienung
BEDIENUNG Luftleitlamelle Mit dieser Taste kann die Luftleitlamelle (Coanda ausgenommen) in den Swing-Betrieb versetzt werden oder durch mehrmaliges Betätigen auf die gewünschte Position eingestellt werden. ON/OFF Taste Durch diese Taste Lässt sich das Gerät Ein- und wiederAusschalten. Betriebszustand Ventilator An dieser Anzeige kann man die aktuelle Ventila- tordrehzahl erkennen. - Seite 9 BEDIENUNG EIN / AUS Temperatur Zum Ein- oder Ausschalten des Gerätes betätigen Die Tasten Pfeil hoch und Pfeil runter ermöglichen die Sie die Taste ON/OFF. Einstellung der gewünschten Solltemperatur in 1 °C - Schritten. Im Umluftbetrieb ist diese Einstellung nicht Im eingeschalteten Zustand: möglich.
- Seite 10 BEDIENUNG FAN Taste Kühlmodus Mit der Taste FAN kann die Ventilatordrehzahl einge- Im Kühlbetrieb wird die Raumluft auf die eingestellte stellt werden. Es kann zwischen Silent, Low, Medium, Solltemperatur abgekühlt. Stellen Sie die gewünschte hoher, Turbo und automatischer Ventilatordrehzahl Raumtemperatur durch die Pfeiltaste Auf oder Ab gewählt werden.
-
Seite 11: Montageanweisung Für Das Fachpersonal
BEDIENUNG MONTAGEANWEISUNG FÜR DAS FACHPERSONAL Heizmodus Kontrollieren Sie den Verpackungsinhalt auf Vollstän- Im Heizbetrieb wird die Raumluft auf den eingestellten digkeit und das Gerät auf sichtbare Transportschäden. Sollwert erwärmt. Stellen Sie die gewünschte Raum- Melden Sie eventuelle Mängel umgehend Ihrem Ver- temperatur durch Betätigen der Pfeiltaste Auf oder Ab- tragspartner. -
Seite 12: Installation
INSTALLATION Verbinden Sie die Steckerleitung mit der Buchse [A] Verlegen Sie die vieradrige Steckerleitung zwischen dem Montageort der Kabel-Fernbedienung der Kabel-Fernbedienung. und dem Schaltkasten des Gerätes. Wenn die 5 m Steckerleitung nicht ausreichend lang ist, muss die Leitung an beliebiger Stelle getrennt und bauseitig verlängert werden. -
Seite 13: Elektrisches Schaltschema Rt-22-Ec Für Pwe-Ec
ELEKTRISCHES SCHALTSCHEMA RT-22-EC für PWE-27-N bis PWE-94-N SM1 SM2 SM3 SM4 °C Jp12 Jp11 Jp9 Jp10 Jp7 Jp8 M.H. ELEKTRISCHES SCHALTSCHEMA RT-22-EC für PWE-28-EC bis PWE-95-EC (COANDA) -
Seite 14: Elektrisches Schaltschema Rt-22-Ec Für Wlt-Ec
ELEKTRISCHES SCHALTSCHEMA RT-22-EC für WLT-28-EC bis WLT-88-EC AUTO ON/OFF 0-10V ALARM CN10 CN11 ALARM... -
Seite 15: Inbetriebnahme
INBETRIEBNAHME Schalten Sie das Gerät über die Kabel- Fernbedie- nungein. Die Kabel-Fernbedienung ist aktiv. Kontrollieren Sie alle Tastenfunktionen. Die Anzeige der Kabel-Fernbedienung verändert sich entsprechend. Montieren Sie alle demontierten Teile. Weisen Sie den Betreiber in die Funktion ein. STÖRANZEIGE DURCH CODE Die folgende Tabelle dient der Kurzinformation bei Verschiedene Störungen werden von der Kabel-Fern- codierten Störanzeigen. - Seite 16 Ihr exklusiver Vertriebspartner in der Schweiz KRONE AG Neugutstrasse 60 CH - 8304 Wallisellen www.krone-klima.ch...
