ELLOFENCE A6 Betriebsanleitung Und Anweisungen

Allgemeine Anweisungen für die Montage
und den Anschluss von Elektrozäunen
Elektrozäune müssen so aufgebaut und betrieben werden, dass sie keine Gefahr für Menschen, Tiere und deren Umgebung
darstellen.
Elektrozäune, in denen Tiere oder Menschen sich verfangen können, sind zu vermeiden.
Ein Elektrozaun darf nicht von zwei verschiedenen Geräten oder von unabhängigen Zaunstromkreisen desselben Gerätes
gespeist werden.
Bei zwei verschiedenen Elektrozäunen, wobei jeder von einem anderen Gerät versorgt wird, muss der Abstand zwischen den
Drähten der zwei Elektrozäune mindestens 2 m betragen. Wenn diese Lücke geschlossen werden muss, so muss das mittels
elektrisch nichtleitendem Werkstoff oder einer isolierten Metallschranke erfolgen.
Stacheldraht oder schafkantiger Draht (wie Nato-Draht) darf nicht als Elektrozaun verwendet werden.
Sämtliche Teile eines Elektrozaunes, die entlang einer öffentlichen Straße oder eines Fußwegs montiert wurden, sind in
regelmäßigen Abstand durch Warnschilder, die am Zaunpfosten oder am Draht sicher befestigt sind, kenntlich zu machen.
Außer bei batteriebetriebenen Geräten mit geringer Leistung muss die Erdelektrode des Gerätes mindestens bi zu einer Tiefe
von 1 m in den Boden eindringen.
Verbindungsleitungen, die bei einer Spannung von mehr als 1 kV arbeiten und innerhalb von Gebäuden verlaufen, müssen
wirksam gegenüber den geerdeten Bauteilen des Gebäudes isoliert sein. Das kann erreicht werden, indem isolierte Hoch-
spannungsleitungen für die Verbindungsleitungen verwendet werden.
Verbindungsleitungen, die ins Erdreich verlaufen, müssen in Schutzrohren aus Isolierstoff liegen oder es sind wiederum
isolierte Hochspannungsleitungen zu verwenden. Es ist darauf zu achten, dass den Verbindungsleitungen keine Beschädi-
gungen durch Tierhufe oder Traktorräder, die in den Boden einsinken könne, zugefügt werden.
Verbindungsleitungen dürfen nicht in demselben Schutzrohr verlegt werden wie Netzversorgungsleitungen.
Verbindungsleitungen und Drähte von Elektrozäunen dürfen nicht oberhalb von Starkstrom- oder Fernmeldefreileitungen
verlegt werden.
Kreuzungen mit Starkstromfreileitungen müssen vermieden werden, wo immer es möglich ist. Wenn eine solche Kreuzung
nicht zu vermeiden ist, muss sie unterhalb der Starkstromleitung und so nahe wie möglich im rechten Winkel zu ihr verlau-
fen.
Wenn Verbindungsleitungen und Drähte von Elektrozäunen in der Nähe einer Starkstromfreileitung verlaufen, darf die
Luftstrecke der beiden nicht geringer sein als:
a) Bei Starkstromleitung von < 1000 Volt = 3 m
b) Bei Starkstromleitung von > 1000 Volt und < 33000 Volt = 4 m
c) Bei Starkstromleitung von > 33000 Volt = 8 m
Wenn Verbindungsleitungen und Drähte von Elektrozäunen in der Nähe einer Starkstromfreileitung montiert werden, darf
ihre Höhe über dem Boden 2 m nicht überschreiten.
Diese Höhe gilt auf jeder Seite der rechtwinkligen Projektion des äußersten Leiters der Starkstromleitung auf der Bodenflä-
che, für einen Abstand von
- 2 m für Starkstromleitungen, die bei einer Nennspannung bis zu 1000 V arbeiten
- 15 m für Starkstromleitungen, die bei einer Nennspannung von mehr als 1000 V arbeiten
Wenn Verbindungsleitungen und Drähte von Elektrozäunen in der Nähe einer Fernmeldefreileitung oder eines Fernmelde-
erdkabels verlegt werden, muss der Abstand zur Leitung oder zum Kabel mindestens 2 m betragen.
Betriebsanleitung und allgemeine Anweisungen
Elektrozaungerät 12V
Vielen Dank, das Sie unser Produkt gekauft haben.
Unser Ellofence A6 ist eines der stärksten 12 Volt Weidezaungeräte auf dem Markt. Das Elektrozaungerät
wird kontrolliert und gesteuert über einen Mikroprozessor. Durch diese Möglichkeit kann das Gerät die
Zaunbelastung feststellen und die Energie kurzfristig für ein paar Impulse anheben, um danach wieder in
den normalen Rhythmus zurück zu kehren. Ellofence A6 hat ein eingebautes LCD-Display, welches die Span-
nung anzeigt und einzelne LED's, die den Zustand des Zaunes anzeigen.
Inhalt
1. Verwendungszweck
2. Betriebsgrundsätze
3. Vorbereitung zum Arbeitseinsatz
4. Gerät installieren
5. Gebrauchsanleitung
6. Sicherheitshinweise
7. Technische Daten
1. Verwendungszweck
Ellofence A6 ist entwickelt worden, um Energie in
einen Zaun einzuleiten. Das heißt, Ellofence A6 ist
ein Elektrozaungerät, betrieben mit einer 12 Volt
Nassbatterie. Dabei beträgt die maximale theoreti-
sche Zaunlänge zirka 45 km.
2. Betriebsgrundsätze
Ein Elektrozaungerät oder Weidezaungerät ist ein Gerät, welches kurze, für Mensch und Tier ungefährliche
Hochspannungsimpulse abgibt. Es wird eingesetzt, um Tiere mit einem elektrischen Zaun abzuhalten oder
einzuzäunen. Die Energie, die ein Gerät abgibt, dient nur dazu, die Tiere vom Zaun fernzuhalten und ihn
nicht zu durchqueren. Wenn ein Tier den Zaun berührt, sinkt die Spannung am Zaun von 13.000 Volt auf
5.500 Volt bedingt durch die geringe Energie. Nach zirka 10 Impulsen steigt die Energie wieder an und die
Spannung steigt auf zirka 7.000 Volt. Bei normalen Konditionen erhöht sich die Energie innerhalb von 2
Minuten.
3. Vorbereitung zum Arbeitseinsatz
Ellofence A6 kann auf zwei verschiedene Möglichkeiten an den Zaun angeschlossen werden.
Normaler Anschluss (Fig. 2):
Klemme die rote Anschlussklemme des Gerätes mit dem Zaunanschlusskabel an den Zaun. Die gelbe
Anschlussklemme muss immer verbunden sein mit dem Kurzschlusskabel an der roten Anschlussklemme.
Das Kurzschlusskabel wird mitgeliefert und ist bereits auf dem Gerät installiert. Dann verbinde die schwarze
Anschlussklemme mit dem beigelegten Erdkabel mit dem Erdpfahl des Gerätes. (Achtung: ein bis 3 Erdpfäh-
le mit 1m Länge sind notwendig, um das Gerät optimal zu erden. Wer empfehlen unseren Erdpfahl Art.-Nr.
125890).
Test/Alarm Option (Fig. 3):
Verbinde ein Ende des Zaunes mit der roten Anschlussklemme des Gerätes und das andere Ende des
Zaunes mit der gelben Anschlussklemme. Das Kurzschlusskabel muss dabei entfernt werden. Verbinde dann
noch die schwarze Anschlussklemme mit der Erde für das Gerät.

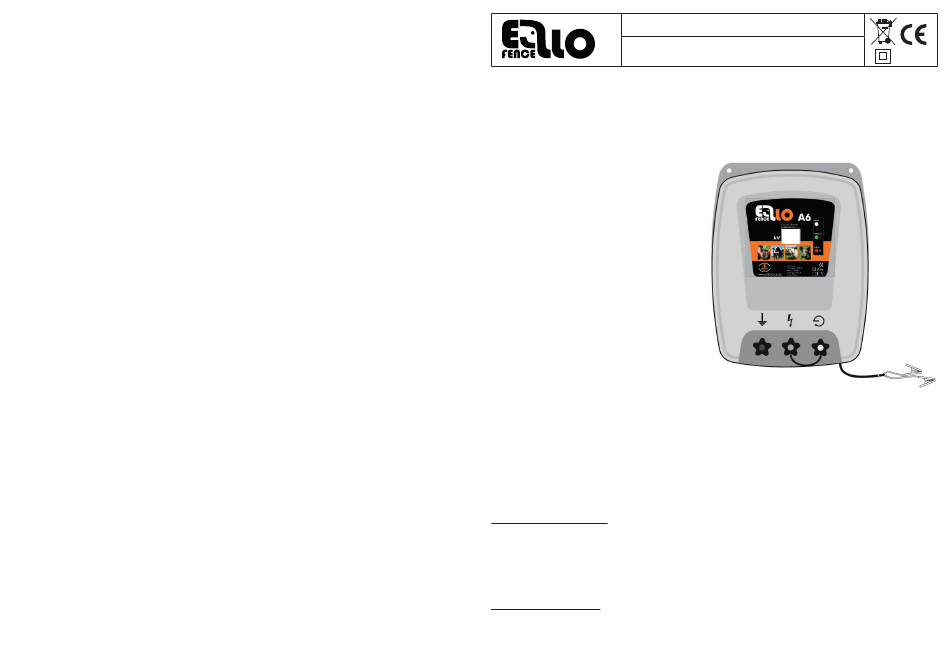

Ellofence A6
IP-55
