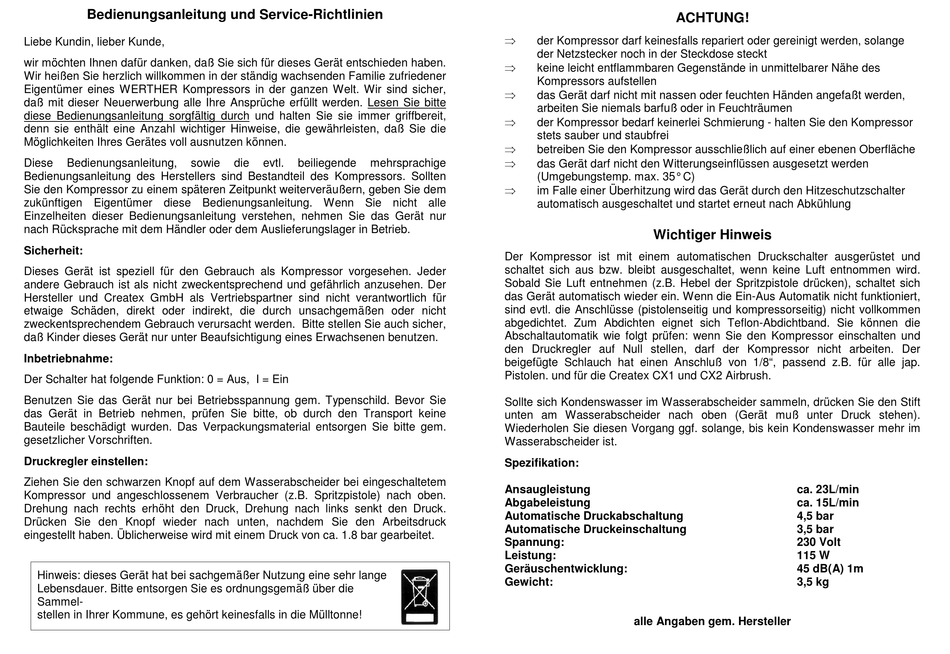

Createx TC 20C Bedienungsanleitung Seite 2

Bedienungsanleitung und Service-Richtlinien
Liebe Kundin, lieber Kunde,
wir möchten Ihnen dafür danken, daß Sie sich für dieses Gerät entschieden haben.
Wir heißen Sie herzlich willkommen in der ständig wachsenden Familie zufriedener
Eigentümer eines WERTHER Kompressors in der ganzen Welt. Wir sind sicher,
daß mit dieser Neuerwerbung alle Ihre Ansprüche erfüllt werden. Lesen Sie bitte
diese Bedienungsanleitung sorgfältig durch und halten Sie sie immer griffbereit,
denn sie enthält eine Anzahl wichtiger Hinweise, die gewährleisten, daß Sie die
Möglichkeiten Ihres Gerätes voll ausnutzen können.
Diese Bedienungsanleitung, sowie
Bedienungsanleitung des Herstellers sind Bestandteil des Kompressors. Sollten
Sie den Kompressor zu einem späteren Zeitpunkt weiterveräußern, geben Sie dem
zukünftigen Eigentümer diese Bedienungsanleitung. Wenn Sie nicht alle
Einzelheiten dieser Bedienungsanleitung verstehen, nehmen Sie das Gerät nur
nach Rücksprache mit dem Händler oder dem Auslieferungslager in Betrieb.
Sicherheit:
Dieses Gerät ist speziell für den Gebrauch als Kompressor vorgesehen. Jeder
andere Gebrauch ist als nicht zweckentsprechend und gefährlich anzusehen. Der
Hersteller und Createx GmbH als Vertriebspartner sind nicht verantwortlich für
etwaige Schäden, direkt oder indirekt, die durch unsachgemäßen oder nicht
zweckentsprechendem Gebrauch verursacht werden. Bitte stellen Sie auch sicher,
daß Kinder dieses Gerät nur unter Beaufsichtigung eines Erwachsenen benutzen.
Inbetriebnahme:
Der Schalter hat folgende Funktion: 0 = Aus, I = Ein
Benutzen Sie das Gerät nur bei Betriebsspannung gem. Typenschild. Bevor Sie
das Gerät in Betrieb nehmen, prüfen Sie bitte, ob durch den Transport keine
Bauteile beschädigt wurden. Das Verpackungsmaterial entsorgen Sie bitte gem.
gesetzlicher Vorschriften.
Druckregler einstellen:
Ziehen Sie den schwarzen Knopf auf dem Wasserabscheider bei eingeschaltetem
Kompressor und angeschlossenem Verbraucher (z.B. Spritzpistole) nach oben.
Drehung nach rechts erhöht den Druck, Drehung nach links senkt den Druck.
Drücken Sie den Knopf wieder nach unten, nachdem Sie den Arbeitsdruck
eingestellt haben. Üblicherweise wird mit einem Druck von ca. 1.8 bar gearbeitet.
Hinweis: dieses Gerät hat bei sachgemäßer Nutzung eine sehr lange
Lebensdauer. Bitte entsorgen Sie es ordnungsgemäß über die
Sammel-
stellen in Ihrer Kommune, es gehört keinesfalls in die Mülltonne!
die evtl. beiliegende mehrsprachige
ACHTUNG!

der Kompressor darf keinesfalls repariert oder gereinigt werden, solange
der Netzstecker noch in der Steckdose steckt

keine leicht entflammbaren Gegenstände in unmittelbarer Nähe des
Kompressors aufstellen

das Gerät darf nicht mit nassen oder feuchten Händen angefaßt werden,
arbeiten Sie niemals barfuß oder in Feuchträumen

der Kompressor bedarf keinerlei Schmierung - halten Sie den Kompressor
stets sauber und staubfrei

betreiben Sie den Kompressor ausschließlich auf einer ebenen Oberfläche

das Gerät darf nicht den Witterungseinflüssen ausgesetzt werden
(Umgebungstemp. max. 35° C)

im Falle einer Überhitzung wird das Gerät durch den Hitzeschutzschalter
automatisch ausgeschaltet und startet erneut nach Abkühlung
Wichtiger Hinweis
Der Kompressor ist mit einem automatischen Druckschalter ausgerüstet und
schaltet sich aus bzw. bleibt ausgeschaltet, wenn keine Luft entnommen wird.
Sobald Sie Luft entnehmen (z.B. Hebel der Spritzpistole drücken), schaltet sich
das Gerät automatisch wieder ein. Wenn die Ein-Aus Automatik nicht funktioniert,
sind evtl. die Anschlüsse (pistolenseitig und kompressorseitig) nicht vollkommen
abgedichtet. Zum Abdichten eignet sich Teflon-Abdichtband. Sie können die
Abschaltautomatik wie folgt prüfen: wenn Sie den Kompressor einschalten und
den Druckregler auf Null stellen, darf der Kompressor nicht arbeiten. Der
beigefügte Schlauch hat einen Anschluß von 1/8", passend z.B. für alle jap.
Pistolen. und für die Createx CX1 und CX2 Airbrush.
Sollte sich Kondenswasser im Wasserabscheider sammeln, drücken Sie den Stift
unten am Wasserabscheider nach oben (Gerät muß unter Druck stehen).
Wiederholen Sie diesen Vorgang ggf. solange, bis kein Kondenswasser mehr im
Wasserabscheider ist.
Spezifikation:
Ansaugleistung
Abgabeleistung
Automatische Druckabschaltung
Automatische Druckeinschaltung
Spannung:
Leistung:
Geräuschentwicklung:
Gewicht:
alle Angaben gem. Hersteller
ca. 23L/min
ca. 15L/min
4,5 bar
3,5 bar
230 Volt
115 W
45 dB(A) 1m
3,5 kg
