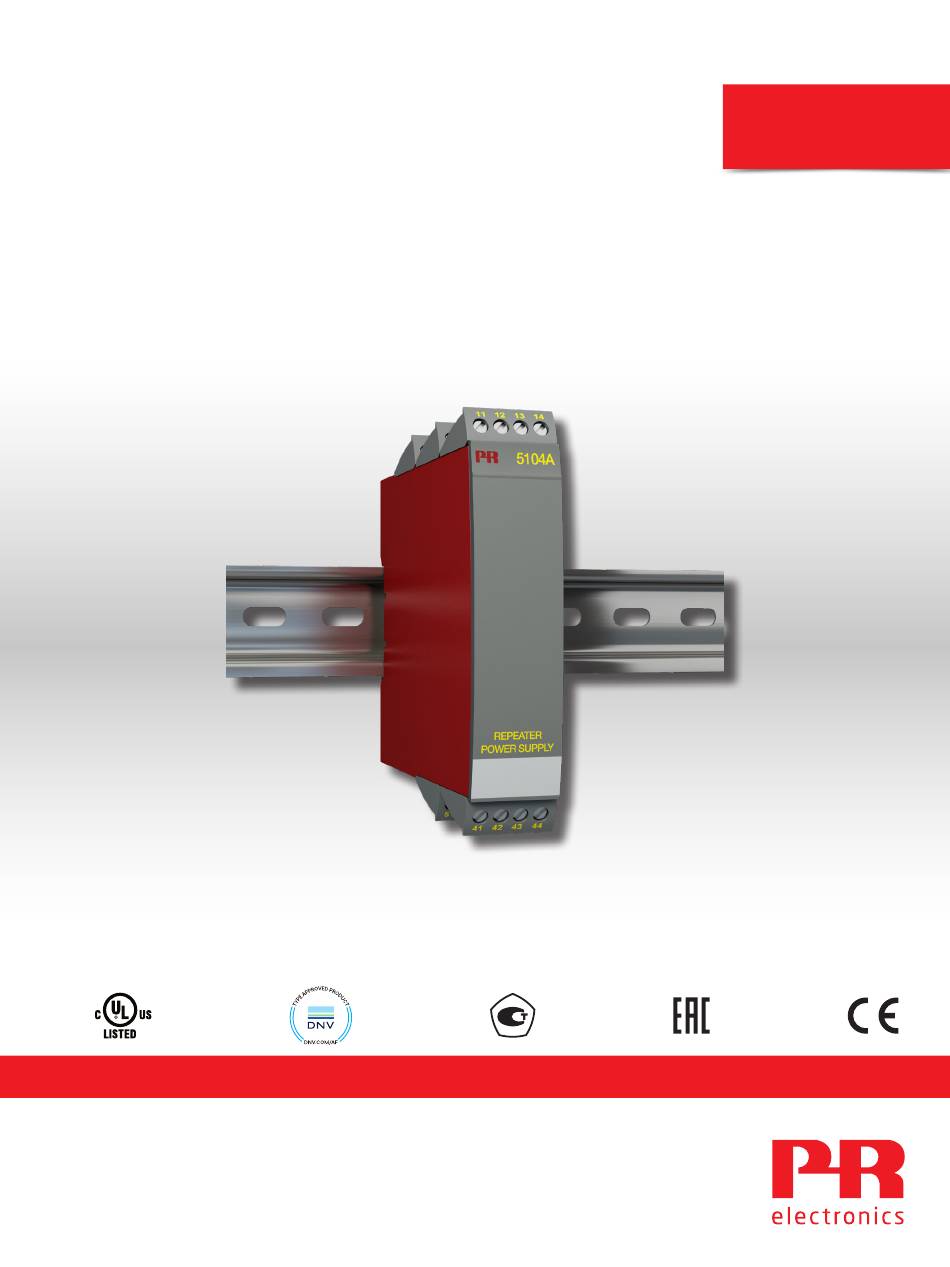

PR electronics 5104A Produkthandbuch

Signalumsetzer / speisetrenner
Vorschau ausblenden Andere Handbücher für 5104A:
Produkthandbuch
5104A
Signalumsetzer / Speisetrenner
TEMPERATUR
|
EX-SCHNITTSTELLEN
No. 510 4V10 6 - DE
A b S eriennr. : 510 4 A A : 25174 0243
510 4 A B: 251920261
|
KOMMUNIKATIONSSCHNITTSTELLEN
PERFORMANCE
|
MULTIFUNKTIONAL
|
TRENNER
MADE
SMARTER
|
ANZEIGEN
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PR electronics 5104A

  • Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5104A Signalumsetzer / Speisetrenner TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 510 4V10 6 - DE A b S eriennr. : 510 4 A A : 25174 0243 510 4 A B: 251920261...
  • Seite 2: Die 6 Grundpfeiler Unseres Unternehmens

    Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung.
  • Seite 3: Inhaltsverzeichnis

    Signalumsetzer / Speisetrenner 5104A Inhaltsverzeichnis Warnung....................
  • Seite 4: Warnung

    Installation, Montage und Demontage von Leitungen. LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Das System 5000 muss auf eine DIN-Schiene nach DIN 60715 montiert werden. Der Programmierstecker des SYSTEMs 5000 hat Verbindung zu den Eingangsklemmen, in denen gefährliche Spannungen auf treten können.
  • Seite 5: Sicherheitsregeln

    Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez.
  • Seite 6: Zerlegung Des Systems 5000

    Zerlegung des Systems 5000 Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Abbildung 1: Das Gerät wird von der Power Rail gelöst, indem man den unteren Verschluss löst. Abbildung 2: Die Platine wird daraufhin herausgenommen, indem man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung herauszieht.
  • Seite 7: Anwendungen

    Anwendungen 2-Draht-Umformer Ausgang Versorg- Strom, mA Ausgang Versorg- Spannung Ausgang Versorg- 3-Draht-Umformer Ausgang Versorg- 5104V106-DE...
  • Seite 8: Verwendung

    1 : 1 oder Signalkonvertierung von analogen Strom- / Spannungssignalen. Technische Merkmale • Die 20 werkskalibrierten Messbereiche im Gerät 5104A können über interne DIP-Schalter ohne Nachkalibrierung gewählt werden. Besondere Messbereiche können nach Bedarf geliefert werden. • PR 5104A verwendet Mikroprozessortechnik für Verstärkung und Nullpunktverschiebung. Das Analogsignal wird mit einer Ansprechzeit von unter 25 ms.
  • Seite 9: Bestellangaben

    Der maximale Leistungsbedarf entspricht der maximalen Leistung, die an den Klemmen 31 und 33 benötigt wird. Die maximale Verlustleistung entspricht der maximalen Leistung, die durch das 5104A-Gerät verbraucht wird. Isolationsspannung, Test / Betrieb ......3,75 kVAC / 250 VAC PELV/SELV.
  • Seite 10 Genauigkeit: Der höhere Wert der allgemeinen Werte oder Grundwerte: Allgemeine Werte Absolute Eingangsart Temperaturkoeffizient Genauigkeit Alle ≤ ±0,1% d. Messsp. ≤ ±0,01% d. Messsp. / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±16 μA ≤ ±1,6 μA / °C Volt ≤ ±8 mV ≤...
  • Seite 11: Dip-Schalter Programmierung

    DIP-Schalter Programmierung Werkskalibrierte Standardbereiche: Eingang: (Kanal 2, DP 3 und DP 4) Ausgang: 0...20 mA 4...20 mA 0...10 V 2...10 V D P 1 D P 2 D P 1 D P 2 D P 1 D P 2 D P 1 D P 2 0...20 mA O f f...
  • Seite 12: Anschlüsse

    Anschlüsse Versorgung: Eingänge: 2-Draht-Umformer Strom Spannung 3-Draht-Umformer 41 42 41 42 41 42 41 42 2-Draht-Umformer Strom Spannung 3-Draht-Umformer 51 52 51 52 51 52 51 52 Ausgänge: Strom 2-Draht-Installation Spannung Strom und Spannung 11 12 11 12 11 12 11 12 Strom 2-Draht-Installation...
  • Seite 13: Blockdiagramm

    24...230 VAC & 24...250 VDC Schleifenversorg. Versorgung 1 2 3 4 2-Draht- Ein- Installation gang +,V 0...20 2M Ω Eingang +,I 10 Ω Eingang Masse 5104A Masse Kanal 1 I + V Ausg. Ausg. Ausg. 5104A Kanal 2 CH 2 5104V106-DE...
  • Seite 14: Dokumentenverlauf

    Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 2507 Neues EAC Ex-Zertifikat. 2450 Modell 5104B aufgegeben. 5104V106-DE...
  • Seite 15 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
  • Seite 16 Ihre Vorteile der INTELLIGENTEN PERFORMANCE PR electronics ist eines der führenden Technologieunternehmen, das sich auf die Entwick- lung und Herstellung von Produkten spezialisiert hat, die zu einer sicheren, zuverlässigen und effizienten industriellen Fertigungsprozesssteuerung beitragen. Seit der Gründung im Jahr 1974 widmet sich das Unternehmen der Weiterentwicklung seiner Kernkompetenzen, der innovativen Entwicklung von Präzisionstechnologie mit geringem Energieverbrauch.
