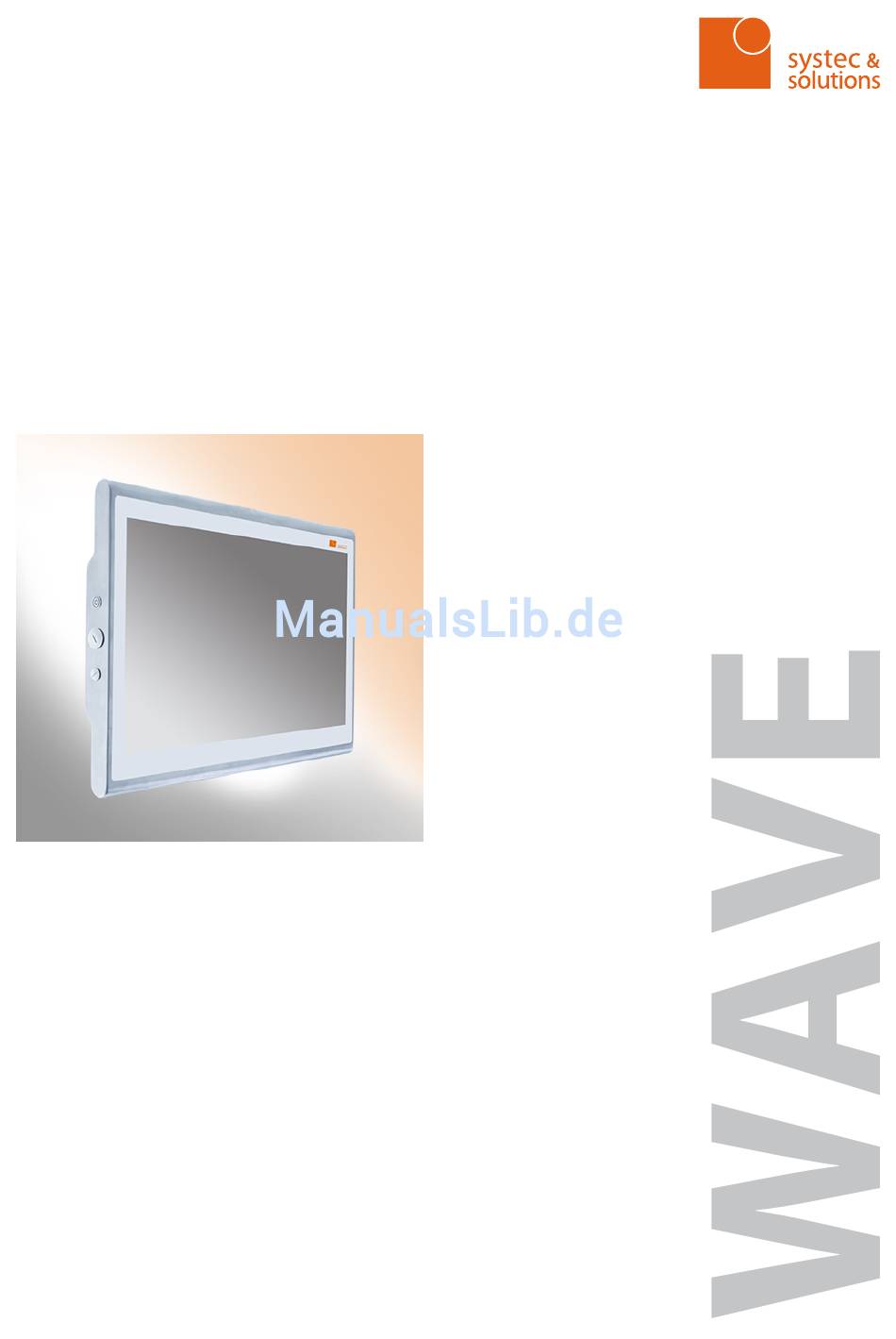

- Seite 1 GEBRAUCHSANLEITUNG INDUSTRIE-PC WAVE 232 PC Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Systec & Solutions GmbH Emmy-Noether-Straße 17 76131 Karlsruhe Telefon: 0721 6644 400 Telefax: 0721 6644 444 E-Mail: talk@systec-solutions.com Internet: www.systec-solutions.com © 2017 WAVE, 1, de_DE, 03.08.2017 WAVE 232 PC - Industrie-PC...
-
Seite 3: Inhaltsverzeichnis
5.6 WLAN einrichten (optional) ............31 5.7 Festplatten-LED (optional)............. 31 Instandsetzung..................33 Lagerung....................... 35 7.1 Gerät demontieren................35 7.2 Gerät lagern..................37 Verpackung und Transport..............39 8.1 Gerät verpacken................. 39 8.2 Gerät transportieren................. 39 Entsorgung....................41 Impressum....................43 WAVE 232 PC - Industrie-PC... - Seite 4 Inhaltsverzeichnis WAVE 232 PC - Industrie-PC...
-
Seite 5: Allgemeines
Art und Form - auch auszugsweise - sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne schriftliche Genehmigung des Herstellers außer für interne Zwecke nicht gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten. WAVE 232 PC - Industrie-PC... - Seite 6 Allgemeines Urheberrechtsvermerk WAVE 232 PC - Industrie-PC...
-
Seite 7: Sicherheit
Sicherheit Sicherheitshinweise Sicherheit 2.1 Bestimmungsgemäße Verwendung WAVE 232 PC ist ein HMI-System. WAVE 232 PC dient ausschließlich zur Umsetzung von Steuerung- und Bedienkonzepten sowie zur Darstel- lung und Manipulation von Informationen in industriellen und gewerb- lichen Bereichen. Trotzdem können bei einer unsachgemäßen Verwendung Gefahren entstehen. - Seite 8 Kennzeichnet eine Gefahrensituation. Wenn Sie diesen Hinweis nicht beachten, kann es zu leichten oder mittleren Verletzungen kommen. HINWEIS! Kennzeichnet Sachgefahren. Wenn Sie diesen Hinweis nicht beachten, kann es zu Sachschäden kommen. Kennzeichnet nützliche Hinweise innerhalb von Handlungs- abläufen. WAVE 232 PC - Industrie-PC...
-
Seite 9: Wichtige Sicherheitsinformationen
Komponenten abkühlen lassen, bevor mit der Demon- tage begonnen wird. WARNUNG! Verletzungsgefahr durch zu hohe Last! Arbeiten an einem Gerät mit hohem Gewicht kann zu schweren Verletzungen führen. – Arbeiten an einem Gerät mit hohem Gewicht immer zu zweit durchführen. WAVE 232 PC - Industrie-PC... - Seite 10 Beachten Sie beim Biegen der Leitungen, einen Biege- radius von mindestens 9,1 cm einzuhalten. Um eine reibungslose Verwendung des Keyboards zu gewährleisten, sollte der USB-Anschluss der Keyboards eine maximale Kabellänge von 3 Metern nicht überschreiten. Andere Längen auf Anfrage. WAVE 232 PC - Industrie-PC...
-
Seite 11: Gerätebeschreibung
Alle Geräte sind hochverfügbare Einheiten in Edelstah- lausführung, eignen sich besonders für raue Bedingungen in der Prozessindustrie und gewährleisten zusätzlich die Schutzart IP65 . Gerät Abb. 1: WAVE 232 PC Bezeichnung Beschreibung Display Dient zum Anzeigen von Informa- tionen. - Seite 12 Gerätebeschreibung Übersicht Abb. 2: Rückansicht PC (beispielhaft) Der auf der Geräterückseite befindliche Taster dient zum Ein- und Aus- schalten des PCs. Multimedia-Kit (optional) Abb. 3: WAVE 232 PC Bezeichnung Beschreibung Kamera Dient zum Auf- nehmen von Bild. Mikrofon Dient zum Auf- nehmen von Ton.
-
Seite 13: Typenschild
Dieses befindet sich immer auf der Rückseite des Geräts und enthält folgende Informationen: Abb. 4: Position Typenschild Abb. 5: Typenschild Beschreibung Produktname Seriennummer Stromversorgung und Verbrauch, Ladestrom und Akkukapazität (nur für Geräte mit integriertem Akku) CE/FCC-Zeichen Herstellerlogo QR-Code (S/N + Produktname) Herstelleradresse WAVE 232 PC - Industrie-PC... -
Seite 14: Technische Daten
IGEL Thin-Client (Weitere technische Informationen siehe Herstellerseite www.igel.com.) Display Anzeigetyp 32" LCD-Display mit LED-Backlight Anzeigebereich 700 x 398 mm Native (maximale) Auflösung 1920 x 1080 (Full HD) Seitenverhältnis 16:9 Farben 16,7 Millionen Kontrast 5.000.000:1 (dynamisch) Touchscreen (optional) PCT (Projected Capacitive) Multi-Touch WAVE 232 PC - Industrie-PC... -
Seite 15: Umgebungsbedingungen
-20 °C ‒ +60 °C Betrieb 0 °C ‒ +40 °C (55 °C optional) Luftfeuchtigkeit 10 % ‒ 90 %; nicht kondensierend Abmessungen ( in mm ohne Tasta- turgelenk) Breite Höhe Tiefe Gewicht Nettogewicht ca. 23 kg WAVE 232 PC - Industrie-PC... -
Seite 16: Abmessungen
Gerätebeschreibung Abmessungen 3.4 Abmessungen Abb. 6: Gerätemaße der Frontseite Abb. 7: Gerätemaße der Rückseite WAVE 232 PC - Industrie-PC... -
Seite 17: Externe Anschlüsse
3.5 Externe Anschlüsse 3.5.1 Überblick der externen Anschlüsse In der unteren Abbildung sind die Anschlüsse dargestellt, die sich an der Rückseite des WAVE 232 PC befinden. Abb. 9: Überblick über die Schnittstellen an der Rückseite (je nach Konfigu- ration) WAVE 232 PC - Industrie-PC... -
Seite 18: Beschreibung Der Externen Anschlüsse
= 24-polige DVI-Buchse für den Anschluss zum Basisrechner Abb. 11: DVI-Buchse mit Pinbelegung HDMI-Anschluss = 19-polige HDMI-Buchse für den Anschluss zum Basisrechner Abb. 12: HDMI-Buchse mit Pinbelegung VGA-Anschluss = 15-polige HD-D-Buchse "VGA" für den Anschluss zum Basisrechner Abb. 13: VGA-Buchse mit Pinbelegung WAVE 232 PC - Industrie-PC... - Seite 19 USB 3.0-Anschluss = 9-polige USB-Buchse für den Anschluss folgender Komponenten: VoIP-Hardwarekomponenten und/oder Touchscreen und/oder Tastatur Abb. 16: USB-Buchse mit Pinbelegung Ethernet (RJ45) = 8-polige Ethernet-Buchse für den Anschluss an ein Netzwerk Abb. 17: Ethernet-Buchse mit Pinbelegung WAVE 232 PC - Industrie-PC...
-
Seite 20: Stromversorgung
(100 - 240 V AC, 50 - 60 Hz) Typs DFK-PC /3-GF-7,62. Der passende Stecker trägt die Bezeichnung Phoenix Contact PC 4/ 3-ST-7,62. Abb. 19: 3-polige Phoenix-Contact-Buchse für Stromversorgung Bezeichnung Bedeutung Schutzleiter Phase Neutralleiter WAVE 232 PC - Industrie-PC... -
Seite 21: Konformität
Gehäuse sowie in ihren aktuellen Ausfüh- rungen. Systec & Solutions GmbH Emmy-Noether-Straße 17 76131 Karlsruhe Deutschland Telefon +49 721 6634 400 Telefax +49 721 6634 444 talk@systec-solutions.com www.systec-solutions.com Karlsruhe, 01. Januar 2017 Philipp M. Linder Vertretungsberechtigter Geschäftsführer (CTO) WAVE 232 PC - Industrie-PC... - Seite 22 Gerätebeschreibung Konformität WAVE 232 PC - Industrie-PC...
-
Seite 23: Inbetriebnahme
Bewahren Sie die Originalverpackung auf, so dass Sie für – ein erneutes Einlagern, – den Transport und – die Rücklieferung zur Entsorgung wiederverwendet werden kann. Bei einem Nichtbeachten kann der Schutz vor Beschä- digung oder anderweitiger Beeinträchtigung nicht mehr sichergestellt werden. WAVE 232 PC - Industrie-PC... -
Seite 24: Gerät Vorbereiten
Verletzungsgefahr durch zu hohe Last! Arbeiten an einem Gerät mit hohem Gewicht kann zu schweren Verletzungen führen. – Arbeiten an einem Gerät mit hohem Gewicht immer zu zweit durchführen. WAVE 232 PC auf Höhe des Geräteträgeradapters festhalten. WAVE 232 PC - Industrie-PC... - Seite 25 Beachten Sie hierzu – die technischen Angaben zu den Steckerbele- gungen in Ä Kapitel 3.5 „Externe Anschlüsse“ auf Seite 17 – und die Anforderung an die elektrische Zuleitung Ä Kapitel 3.3 „Technische Daten“ auf Seite 14. WAVE 232 PC - Industrie-PC...
- Seite 26 Inbetriebnahme Gerät montieren Abb. 20: Schnittstellenblech auf der Rückseite des WAVE 232 PC (je nach Konfiguration) Alle Kabelverbindungen zwischen dem Schnittstellenblech und dem Geräteträgeradapter zusammenstecken. Schrauben am Stromversorgungsstecker festziehen. WAVE 232 PC mithilfe der 4 Verbindungsschrauben M5 x 16 an den Geräteträgeradapter befestigen.
-
Seite 27: Bedienung
Bedienung Touchscreen bedienen Bedienung 5.1 Gerät einschalten Abb. 22: Taster ON/OFF zum Ein- und Ausschalten Taster ON/OFF auf der linken Seite des WAVE 232 PC drücken. ð Das System startet den Betrieb. 5.2 Gerät ausschalten HINWEIS! Datenverlust durch fehlendes Abspeichern! Durch fehlendes Abspeichern und nicht ordnungsge- mäßes Herunterfahren des Industrie-PCs kann es zu... -
Seite 28: Gerät Reinigen
Keine Scheuermittel oder harte Gegenstände ver- wenden. – Das Display ohne übermäßigen Anpressdruck rei- nigen. Oberfläche des Geräts in regelmäßigen Abständen mit einem weichen, fusselfreien und feuchten Tuch reinigen. Bei stärkeren Verunreinigungen: Isopropanol zur Reinigung ver- wenden. WAVE 232 PC - Industrie-PC... - Seite 29 Äthylacetat Fluorchlorkohlenwas- Siliconöl serstoffe Benzin Formaldehyd 37% - Terpentinölersatz Benzol Glycol Toluol Bichromate Glyzerin Triacetin Blutlaugensalze Heizöl III-Trichloräthan Bohremulsion Isopropanol Trichloräthylen Bremsflüssigkeit Kaliseife Trichloressigsäure <10% Butylcellosolve Kaliumhydroxyd Trikresylphosphat <30% Chlornatron <20% Kerosin Verdünner (white spirit) WAVE 232 PC - Industrie-PC...
- Seite 30 CONTROL 217 | 218 | 219 | 221 | 224 | 232 – PILOT 215 | 217 | 218 | 219 | 221 – WAVE 219 | 221 | 224 | 232 | 255 ZWECK Dieses Dokument dient zur Kundeninformation von Produktmerk- malen durch den Hersteller / Lieferanten. Die hier angegebenen Informationen und Empfehlungen werden nach bestem Wissen und Gewissen gemacht.
-
Seite 31: Optionaler Usb-Anschluss Verwenden
Achten Sie beim Verschließen des USB-Anschlusses darauf, dass dieser wieder fest verschraubt ist, da sonst die Schutzart IP65 nicht mehr gewährleistet ist. Blindstopfen auf der linken Seite des WAVE 232 PC fest ver- schrauben. ð Der optionale USB-Anschluss ist fest verschraubt. - Seite 32 Bedienung Festplatten-LED (optional) WAVE 232 PC - Industrie-PC...
-
Seite 33: Instandsetzung
Instandsetzung Instandsetzung Wenn während des Betriebs Produktfehler auftreten: – Gerät sofort ausschalten (siehe Ä Kapitel 5.2 „Gerät aus- schalten“ auf Seite 27). Gerät ist defekt. E-Mail versenden an support@systec-solutions.com oder Supportformular unter https://www.systec-solutions.com/de/support/ ausfüllen. WAVE 232 PC - Industrie-PC... - Seite 34 Instandsetzung WAVE 232 PC - Industrie-PC...
-
Seite 35: Lagerung
Arbeiten an einem unter Storm stehenden Gerät können zu Sachschäden führen. – Bevor Arbeiten an einem Gerät durchgeführt werden: Gerät spannungsfrei schalten. Folgendes Werkzeug wird benötigt: Innensechskantschlüssel (4) für M5 x 16 Kreuzschraubendreher für den Stecker Schlitzschraubendreher klein WAVE 232 PC - Industrie-PC... - Seite 36 Verbindungsschrauben am Geräteträgeradapter lösen. Gerät vom Geräteträgeradapter abnehmen und festhalten. ð Das Schnittstellenblech auf der Rückseite des Geräts wird sichtbar. Abb. 24: Schnittstellenblech auf der Rückseite des WAVE 232 PC (je nach Konfiguration) Schrauben am Stromversorgungsstecker lösen. Spannungsfreien elektrischen Anschluss am Gerät lösen.
-
Seite 37: Gerät Lagern
Immer trocken und staubfrei lagern. Immer vor Sonneneinstrahlung schützen. Mechanische Erschütterungen vermeiden. Kalte Witterung und extreme Temperaturschwankungen ver- meiden. Informationen zu den Umgebungsbedingungen im Kapitel Techni- sche Daten beachten. Ä Kapitel 3.3 „Technische Daten“ auf Seite 14 WAVE 232 PC - Industrie-PC... - Seite 38 Lagerung Gerät lagern WAVE 232 PC - Industrie-PC...
-
Seite 39: Verpackung Und Transport
Mechanische Erschütterungen vermeiden. Extreme Temperaturschwankungen vermeiden. Informationen zu den Umgebungsbedingungen im Kapitel Techni- sche Daten beachten. Die Lieferung ist bei Erhalt unverzüglich auf eventuelle Trans- portschäden zu untersuchen. Festgestellte Transportschäden oder verdeckte Mängel sind entsprechend zu behandeln. WAVE 232 PC - Industrie-PC... - Seite 40 Verpackung und Transport Gerät transportieren WAVE 232 PC - Industrie-PC...
-
Seite 41: Entsorgung
Geschäftsbedingungen und zur Erfüllung der Vertragsbedingungen zur Rücklieferung aller Geräte an die Systec-Solutions GmbH als Entsor- gungsmaßnahme. Nutzen Sie zur Entsorgung nicht die kommunalen Sammel- stellen. Diese dürfen gemäß WEEE-Richtlinie nur für privat genutzte Geräte in Anspruch genommen werden. WAVE 232 PC - Industrie-PC... - Seite 42 Entsorgung WAVE 232 PC - Industrie-PC...
-
Seite 43: Impressum
Philipp M. Linder Registergericht: Amtsgericht Mannheim Registernummer: HRB 717236 Umsatzsteuer-Identifikationsnummer gemäß §27a Umsatzsteuerge- setz: DE 815434969 © Systec & Solutions GmbH / Alle Rechte vorbehalten Technische Änderungen vorbehalten Verwendete Firmen- und Markennamen sind Eigentum der jeweiligen Hersteller WAVE 232 PC - Industrie-PC...
