Gebrauchsanleitung
WICHTIGE SICHERHEITSHINWEISE
VOR DEM GEBRAUCH DIE GESAMTE ANLEITUNG LESEN
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SEEK AttackPRO

Inhaltszusammenfassung für SEEK AttackPRO

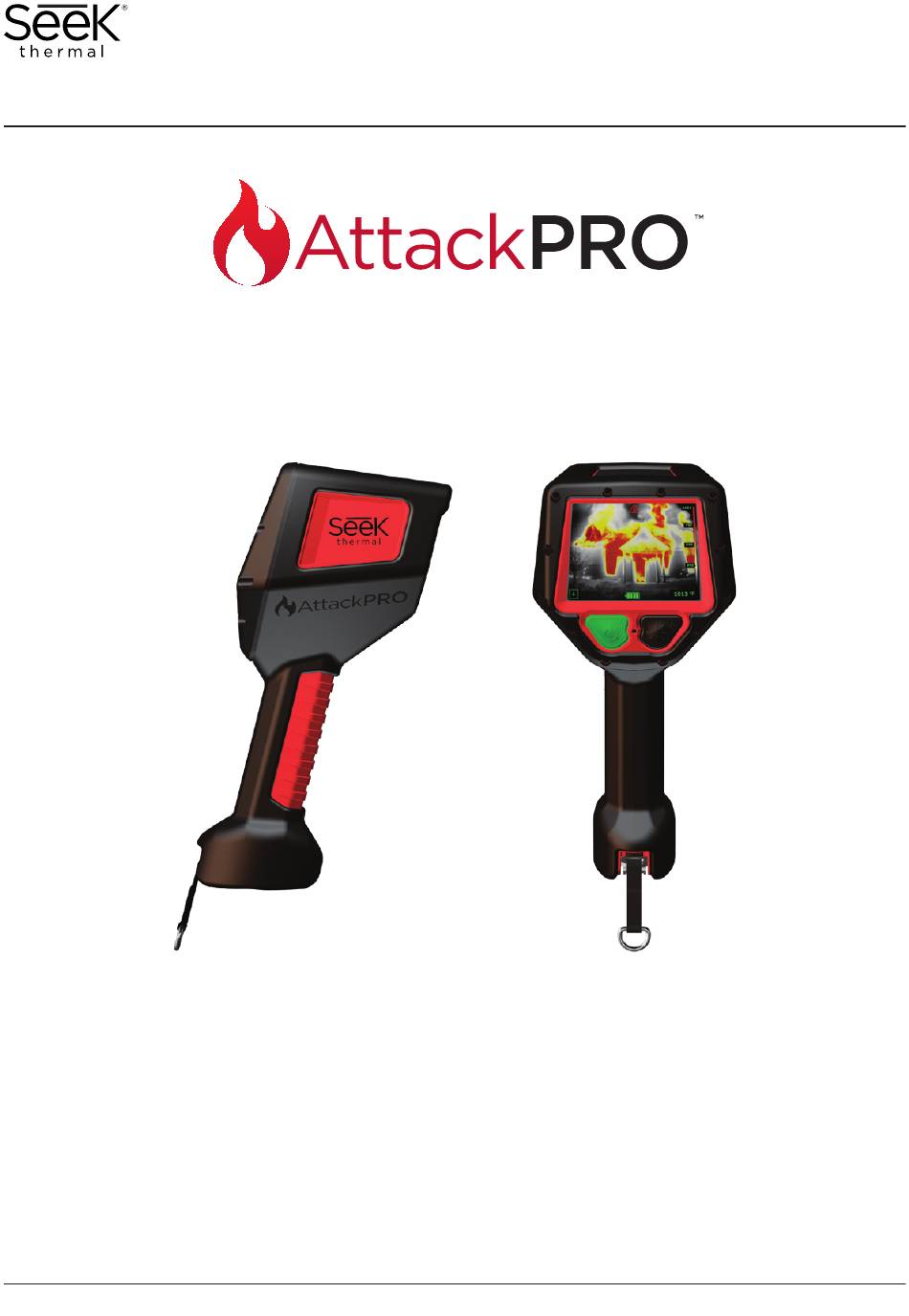

  • Seite 1 Gebrauchsanleitung WICHTIGE SICHERHEITSHINWEISE VOR DEM GEBRAUCH DIE GESAMTE ANLEITUNG LESEN...

  • Seite 2: Einführung

    Einführung Vielen Dank, dass Sie sich für Seek Thermal entschieden haben! Wir hoffen, dass die AttackPRO Wärmebildkamera für die Brandbekämpfung zu den effizientesten und effektivsten Werkzeugen Ihres Materialbestands gehören wird und freuen uns, Feuerwehren und medizinische Notdienste weltweit weiterhin zu unterstützen.
  • Seite 3 Einführung FCC-Erklärung: Dieses Gerät wurde getestet und entspricht den Bestimmungen aus Abschnitt 15 der Richtlinien der amerikanischen Bundesbehörde für das Fernmeldewesen (Federal Communications Commission, FCC). Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen in Wohngebäuden sicher. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie und kann solche ausstrahlen.
  • Seite 4 Einführung Dieses Gerät entspricht den Bestimmungen aus Abschnitt 15 der FCC-Richtlinien. Für den Betrieb gelten folgende zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen und (2) das Gerät muss den Empfang von Störungen zulassen (einschließlich Störungen, die einen unerwünschten Betrieb verursachen können).
  • Seite 5 EN/IEC 61010-1 ROHS: Dieses RoHS-konforme Produkt entspricht der EU- Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Seek Thermal stellt die RoHS-Konformität sicher, indem es von Lieferanten Konformitätserklärungen einfordert, die eingehenden Materialien überwacht und die Herstellungsprozesse kontrolliert.

  • Seite 7: Inhaltsverzeichnis

    Inhalt Sicherheits- und Gebrauchshinweise Vorstellung des Geräts AttackPRO Erste Schritte (ausführliche Gebrauchsanleitung) Pflege und Wartung Fehlerbehebung Rechtliche Bestimmungen und Garantie...

  • Seite 8: Sicherheits- Und Gebrauchshinweise

    Sicherheits- und Gebrauchshinweise WICHTIGE SICHERHEITSHINWEISE WARNUNG – WEIST AUF EINE GEFÄHRLICHE SITUATION HIN, DIE BEI NICHTVERMEIDUNG ZUM TOD ODER ZU SCHWEREN VERLETZUNGEN FÜHREN KANN VORSICHT – WEIST AUF EINE GEFÄHRLICHE SITUATION HIN, DIE BEI NICHTVERMEIDUNG ZU LEICHTEN BIS MITTELSCHWEREN VERLETZUNGEN FÜHREN KANN HINWEIS –...
  • Seite 9 Sicherheits- und Gebrauchshinweise 4. Die Wärmebildkamera darf nur von befugtem Personal verwendet werden, das mit der Verwendung, dem ordnungsgemäßen Betrieb, den Merkmalen und der vollen Funktionalität der Wärmebildkamera vertraut ist und darin unterwiesen wurde (einschließlich einer Schulung in simulierten Brandbedingungen wie z. B. kontrollierten Live-Brandversuchen). Dazu gehört auch das Verständnis von Wärmebildaufnahmen und ihrer Interpretation.
  • Seite 10 Nur zur Verwendung mit Batterien der Teilenummer FA-BAA (3,63 V Nennspannung) von Seek Thermal Inc. Es besteht die Gefahr von Verletzungen oder einer Beschädigung der AttackPRO-Kamera, wenn diese nicht gemäß den Vorgaben von Seek Thermal gemäß verwendet wird. Benutzer müssen auf die Lebensdauer des Akkus achten. Eine gefährliche Umgebung nur betreten, wenn das Ladesymbol eine...
  • Seite 11 Akku heiß anfühlt, seine Farbe oder Form verändert oder sich in einem anderen ungewöhnlichen Zustand befindet. Zum Aufladen des Akkus stets nur ein von Seek Thermal angegebenes Ladegerät verwenden, da der Akku sonst beschädigt werden kann. Akku nicht in ein Feuer legen oder seine Temperatur erhöhen. Akkus dürfen nicht längere Zeit der direkten Sonneneinstrahlung ausgesetzt...
  • Seite 12 Sicherheits- und Gebrauchshinweise HINWEIS 1. Ihren Händler kontaktieren, um das Gerät durch befugtes Personal warten zu lassen. Die Wärmebildkamera enthält keine vom Benutzer zu wartenden Komponenten. 2. Wie die meisten elektronischen Produkte muss auch dieses Gerät auf umweltschonende Weise und gemäß den bestehenden Vorschriften für elektronische Geräte entsorgt werden.
  • Seite 13 Sicherheits- und Gebrauchshinweise Die Lebensdauer der Wärmebildkamera hängt unter anderem davon ab, wie sie verwendet wird und unter welchen Umgebungsbedingungen sie eingesetzt wird. Bei häufigem Gebrauch oder unter extremen Umgebungsbedingungen kann die Lebensdauer des Geräts variieren. Die Akkulebensdauer kann stark variieren, wenn der Akku über längere Zeit heißen und kalten Umgebungen ausgesetzt ist;...

  • Seite 14: Vorstellung Des Geräts Attackpro

    • Tischladegerät - Seek Thermal, FD-SAA • Akku - Seek Thermal, FA-BAA • Lkw-Ladegerät – Seek Thermal, FD-PAA (evtl. separater Verkauf) Seek Thermal behält sich das Recht vor, die Herstellung von Modellen, Teilen, Zubehör, Zusatzartikeln und Produktspezifikationen jederzeit ohne vorherige Ankündigung einzustellen.

  • Seite 15: Technische Spezifikationen

    Vorstellung des Geräts AttackPRO Technische Spezifikationen Spezifikationen Beschreibungen Wärmebildauflösung 320 x 240 (76.800 Pixel) 7,8-14μm Erfassungsbereich 30 cm bis 300 m Sichtfeld Weit, 57 ° HFOV, 42 ° VFOV Anlaufzeit < 5 Sek. Objekttemperatur -20 bis 550 °C Betriebstemperatur -20 bis 55 °C, ohne Zeitbegrenzung Bis 150 °C - max.
  • Seite 16 Vorstellung des Geräts AttackPRO...
  • Seite 17 Vorstellung des Geräts AttackPRO Komponenten der Kamera 1. Ein-/Ausschalten und Zurückschalten auf TI BASIC 2. Temperatureinheiten-Umschalter 3. Taschenlampe Ein/Aus und TI BASIC+ 4. 320 x 240 Pixel großes Display mit Schutzglas 5. Wärmebildsensor und Objektiv 6. LED-Taschenlampe 7. Befestigungspunkt für Trageschlaufe 8.
  • Seite 18 Vorstellung des Geräts AttackPRO...
  • Seite 19 Vorstellung des Geräts AttackPRO Bildschirm-Elemente 1. Überhitzungsanzeige: Diese warnt optisch, wenn die Wärmebildkamera aufgrund von Überhitzung der internen Komponenten abgeschaltet wird. Bringen Sie die Kamera an einen kühleren Ort. 2. Farbreferenz-Temperaturbalken. 3. Batteriestatusanzeige. 4. TI BASIC+ Symbol: Zeigt an, dass die Zusatzfunktionen von TI BASIC+ aktiviert sind.

  • Seite 20: Akkustatusanzeige

    Vorstellung des Geräts AttackPRO Akkustatusanzeige > 75 % verbleibende Ladung > 50 % verbleibende Ladung > 25 % verbleibende Ladung < 25 % verbleibende Ladung (<5 Min. verbleiben, wenn die Anzeige blinkt) Gerätedaten Netzspannung 7,5 VDC Leistung 13 W Akku-Typ Li-Ionen-Akku 3,63 V / 4,9 Ah / 17,78 W (nur P/N FA-BAA suchen) Umgebungsbedingungen Für den Einsatz im Innen-/Außenbereich...
  • Seite 21 Bitte beachten Sie die folgenden Hinweise, um das Produkt sofort in Betrieb zu nehmen: 1. Laden Sie den AttackPRO-Akku entweder einzeln oder in die AttackPRO- Kamera eingesetzt (bei Verwendung des Truck Chargers) über die separate Ladestation. Laden Sie die Kamera vor dem ersten Gebrauch weniger als 6 Stunden lang oder bis die grüne LED an der Ladestation leuchtet.
  • Seite 22 3. Das mitgelieferte USB-Kabel in den USB-Anschluss im Griff einstecken; das enthaltene Werkzeug kann zur Führung des USB-C- Steckers verwendet werden. 4. Die AttackPRO wird als Laufwerk in Ihrer Ordnerstruktur oder im Finder angezeigt. 5. Die Firmware-Datei vom vorherigen Speicherort zu AttackPRO ziehen.
  • Seite 23 Kurzanleitung Upgrade für den Surves-Modus Ab Juni 2025 ist der Survey-Modus als optionales Upgrade für bestimmte AttackPRO-Modelle verfügbar. Diese Funktion verbessert die Sichtbarkeit bei der 360-Grad-Ersteinschätzung und den Nachlöscharbeiten, indem sie die Kamera für Szenen mit niedrigeren Temperaturen optimiert. Zur Aktivierung des Survey-Modus auf Ihrem Gerät ist eine Softwarelizenzdatei erforderlich.
  • Seite 24 Kurzanleitung Akku einsetzen/entnehmen Verwenden Sie ausschließlich die von Seek Thermal für die AttackPRO entwickelten und bereitgestellten Akkus. Akku einsetzen 1. Setzen Sie einen vollständig geladenen Akku ein und achten Sie darauf, dass die Rippe am Akkugehäuse mit der Nut im Akkufach der Kamera übereinstimmt.
  • Seite 25 Problem mit dem Akku oder dem Ladegerät vor). Laden eines Akkus mit dem LKW-Ladegerät Verwenden Sie ausschließlich die von Seek Thermal bereitgestellten Akkus, die für das AttackPRO-Produkt mit der Kamera entwickelt wurden. 1. Sie können den Akku in der Kamera belassen.
  • Seite 26 Die unten aufgeführten Ladestifte sollten nun den Kontakt herstellen und die AttackPRO mit eingelegtem Akku aufladen. Es kann auch ein separater Akku eingelegt und mit dem Seek Thermal LKW-Ladegerät geladen werden, indem die Akku-Oberseite zunächst mit dem entsprechenden Ladeschacht ausgerichtet und dann mit dem Rückhaltegurt gesichert wird.

  • Seite 27: Pflege Und Wartung

    Wartung an Ihren Händler oder an Seek Thermal geschickt wird. Zu kontaminierenden Substanzen gehören chemische Feuerlöschmittel, Radioaktivität, biogefährdende Stoffe und Rückstände von Chemikalienbränden • Seek Thermal behält sich das Recht vor, die vollen Kosten für die Dekontamination und Desinfektion von Kameras zu berechnen, die an unsere Serviceabteilung geschickt werden...
  • Seite 28 Pflege und Wartung Schulung Die gesamte Gebrauchsanleitung muss gelesen und verstanden werden. Vor dem Einsatz dieses Geräts in einer Gefahrensituation sind Schulung und Übung erforderlich. Die Verwendung einer Wärmebildkamera ohne entsprechende Schulung kann den Benutzer in Gefahrensituationen einem höheren Risiko aussetzen, das zu schweren Verletzungen oder zum Tod führen kann.
  • Seite 29 Pflege und Wartung Schulung (Fortsetzung) Die Wärmebildkamera vor jedem Betreten eines potenziell gefährlichen Bereichs einschalten und testen, dass sie ordnungsgemäß funktioniert. Die Verwendung einer Wärmebildkamera ohne entsprechende Funktionsprüfung kann den Benutzer in Gefahrensituationen einem höheren Risiko aussetzen, das zu schweren Verletzungen oder zum Tod führen kann.
  • Seite 30 Pflege und Wartung Schulung (Fortsetzung) • Optisch transparente oder reflektierende Materialien wie Glas, glänzender Kunststoff oder Wasser können die Infrarotstrahlung von einer tatsächlichen Hochtemperaturquelle reflektieren. Der Benutzer muss in der Lage sein, zu unterscheiden, wann es sich bei dem Bild auf dem Display um eine Reflexion und nicht um die eigentliche Hochtemperaturquelle handelt.
  • Seite 31 Bei Fragen zur der Verwendung dieses Produkts oder Problemen unseren Kundendienst kontaktieren: siehe www.thermal.com/support Qualitätssicherung Das Qualitätsmanagementsystem, nach dem dieses Produkt entwickelt und hergestellt wurde, entspricht der Norm ISO 9001. Seek Thermal Incorporated behält sich das Recht vor, ohne vorherige Ankündigung Änderungen und Verbesserungen an den Produkten vorzunehmen.

  • Seite 32: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Bei Problemen mit dem Produkt bitte folgende Checkliste beachten. Sollte das Problem weiterhin bestehen, den Seek Thermal-Kundendienst oder Ihren örtlichen Händler kontaktieren. Stromversorgung und Ladung Probleme: Lösungen: Sicherstellen, dass der Akku korrekt eingesetzt ist. Die Wärmebildkamera lässt sich nicht Sicherstellen, dass der Akku komplett geladen ist.
  • Seite 33 – Aktualisierte Dokumentation Unsere Gebrauchsanleitungen und Handbücher werden regelmäßig aktualisiert. Unter www.thermal.com/support steht die aktuellste Version dieser Produktdokumentation zur Verfügung. – Firmware-Updates Für dieses Produkt stehen im Seek Thermal-Support regelmäßig www.thermal.com/support Firmware-Updates zur Verfügung. Unter die aktuellste Version der Firmware prüfen.

  • Seite 34: Rechtliche Bestimmungen Und Garantie

    Die in den Seek Thermal-Wärmebildkameras verwendete Technik unterliegt möglicherweise den US-amerikanischen Exportkontrollbestimmungen. Wenn eine Ausfuhrgenehmigung erforderlich ist und von Seek Thermal im Namen des Kunden eingeholt wurde, müssen sich alle Parteien strikt an die Bedingungen und Konditionen dieser Genehmigung halten.
  • Seite 35 Seek Thermal befugtem Personal durchgeführt werden. Wenn der Artikel verloren geht, gestohlen oder zerstört wird oder Unbefugte Zugang zu ihm haben, muss dies Seek Thermal innerhalb von 21 Tagen gemeldet werden. Der Bericht muss eine Beschreibung des jeweiligen Vorfalls mit den entsprechenden Informationen enthalten: •...
