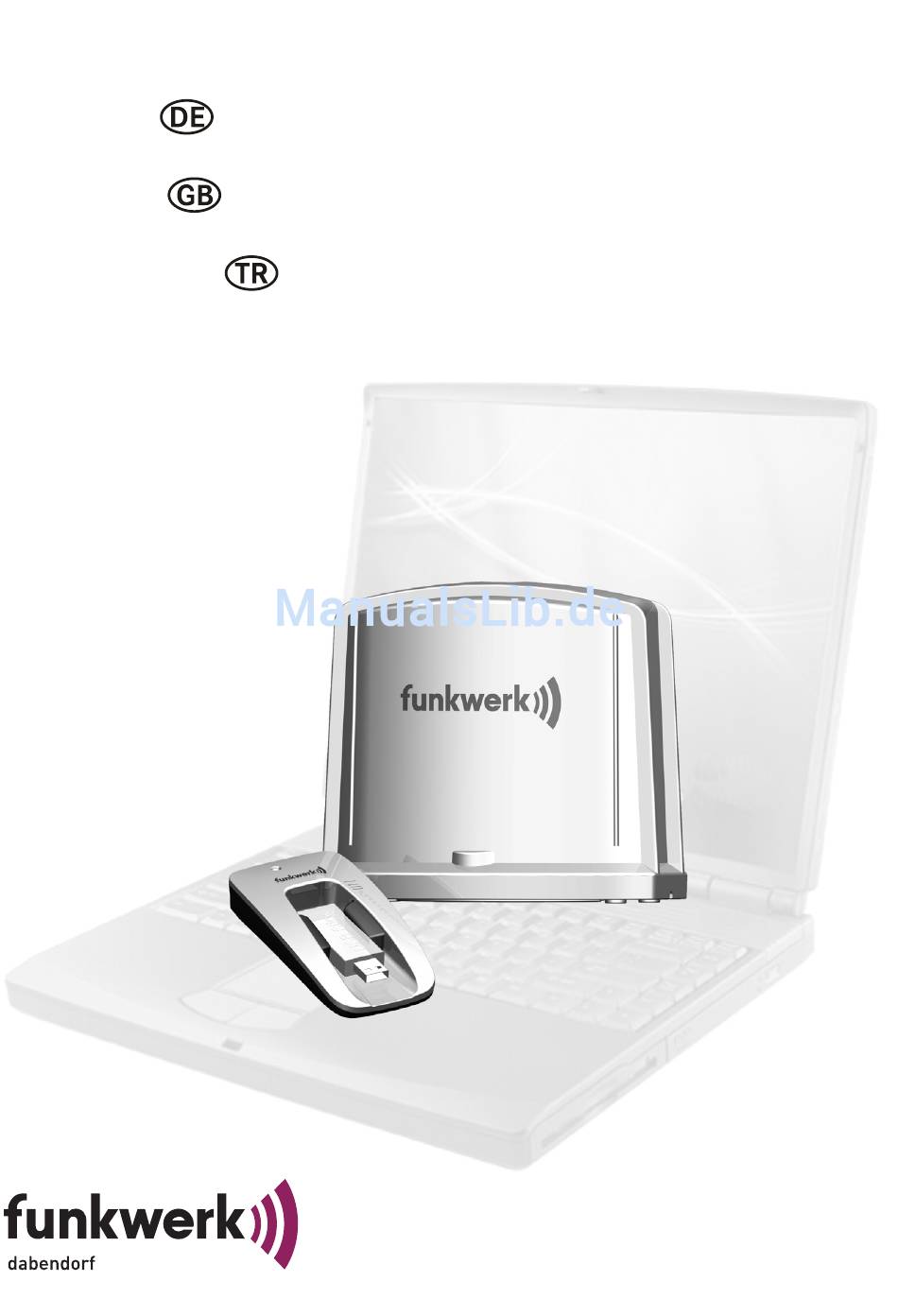

- Seite 1 Aktive Antenne Active antenna Aktif anten 155 8000 0.03 Ein Unternehmen der Funkwerk AG.
- Seite 2 Lesen Sie die Sicherheitshinweise in diesem Handbuch auf Seite 6! Read the Safety Information section of this user guide on page 18! Oku sayfa 30 bu kullanıcı kılavuzunun Güvenlik bilgileri bölümünde! Funkwerk Dabendorf GmbH Märkische Straße D-15806 Dabendorf Telefon +49 (0) 3377316-0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..............6 Konformitätserklärung..........6 Sicherheitshinweise ..........6 Entsorgungshinweis............7 Funktionsbeschreibung ..........8 Lieferumfang ............9 Montage und Inbetriebnahme ........10 Voraussetzungen feststellen ..........10 Funktionstest ..............10 Innerhalb der Wohnung (Beispiel ohne Wanddurchführung) ..12 Befestigung an der Außenwand .........13 Befestigung am Antennenmast .........14 Problembehebung ............14 Technische Daten ............15 Übertragungsgeschwindigkeit ........16 Hotline ..............17... - Seite 4 Table of contents Introduction ..............18 Declaration of Conformity ........18 Safety Instructions ...........18 Instructions for Disposal ...........19 Function Description ..........20 Scope of Supply ............21 Mounting and getting started........22 Finding out preconditions ..........22 Function Test ..............22 Within the house (example without wall duct) ........ 24 Mounting to the Wall ............25 Mounting to the Antenna Mast ...........26 Trouble Shooting ............26...
- Seite 5 İçindekiler Giriş .................30 Uygunluk beyanı ............30 Güvenlik açıklamaları ..........30 Cihazın imha edilmesi ............31 Fonksiyon tanımı ............32 Teslimat paketi içeriği ..........33 Kurma ve çalıştırma ..........34 Önkoşulları belirleme ............34 Fonksiyon testi ..............34 Evin içersinde (duvar bağlantısı olmayan örnek) ......36 Dış duvara bağlantısı ............37 Anten direğine bağlantısı...
-
Seite 6: Einführung
Vielen Dank, dass Sie sich für die AKTIVE ANTENNE der Funkwerk Dabendorf GmbH entschieden haben! Die AKTIVE ANTENNE sorgt bei Ihnen zuhause für eine optimale Sende- und Emp- fangsleistung und damit für einen verbesserten Betrieb Ihres UMTS- Endgerätes. Bitte überprüfen Sie zunächst anhand der Angaben im Lieferumfang, ob alle Teile vollständig vorhanden sind. -
Seite 7: Entsorgungshinweis
Das Gerät darf nur von autorisiertem Fachpersonal geöffnet und gewartet werden! Es ist nur zugelassenes Zubehör zu verwenden! Vor Inbetriebnahme der Antenne in/an Gebäuden informieren Sie sich bitte über die einzuhaltenden Mindestabstände zu empfindlichen Geräten (z.B. in Kran- kenhäusern, an Tankstellen, an Orten die besonders als gefährdet gekenn- zeichnet sind, wie explosive Stoffe, brennbare Flüssigkeiten und Gasen, etc.)! Bitte verlassen Sie sich nicht darauf zu jeder Zeit mit diesem Gerät einen Notruf absetzen zu können! -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Die Aktive Antenne À ist geeignet für die Frequenzbänder GSM 900, GSM 1800 und UMTS Band I. Sie unterstützt die Übertragungsverfahren GPRS, HSCSD, EDGE, UMTS, HSDPA und HSUPA. Der Anschluss an die Endgeräte erfolgt über die im Lieferumfang befindliche Aufnahme für UMTS-Datensticks. -
Seite 9: Lieferumfang

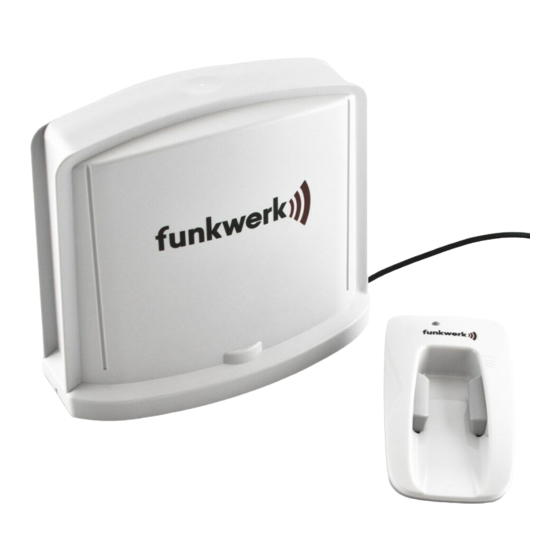

À - Aktive Antenne mit 15m Koaxialleitung und Schutzkappe - Kupplergehäuse (FAKRA) für Koaxialleitung - Aufnahme für UMTS-Datensticks - Steckernetzteil - Haltewinkel - Schrauben zur Befestigung der Antenne (3,5mm x 12mm) ... -
Seite 10: Montage Und Inbetriebnahme
Bestimmen Sie dann die Position der Antenne im Außen- oder Innenbereich. Sie haben drei Varianten zum Verbau der Aktiven Antenne: Antenne innerhalb der Wohnung Die Aktive Antenne À wird innerhalb der Wohnung an einem Ort positioniert, an dem ein stabiles UMTS-Signal verfügbar ist. Antenne außen am Haus Die Aktive Antenne À... - Seite 11 6. Schutzkappe vorsichtig von der Koaxialleitung abziehen. Hinweis! Die Schutzkappe wird für die Wanddurchführung benötigt. Den nun freiliegenden HF-Kontakt vorsichtig an den mittleren Steckver- binder der Datenstickaufnahme anschließen. Die Antenne ist in Betrieb, wenn die grüne LED der Aufnahme leuchtet. Achtung! Diese Verbindung hat keinen dauerhaften Halt! (nur für Testzwecke) 8.
-
Seite 12: Innerhalb Der Wohnung (Beispiel Ohne Wanddurchführung)
Dauerhafte Montage Schieben Sie die Schutzkappe über den HF-Kontakt des Steckers zum Schutz vor Verschmutzungen bei evtl. Wanddurchführungen und Verlegung des Ka- bels! Planen Sie nun die Verlegung der Koaxialleitung. Innerhalb der Wohnung (Beispiel ohne Wanddurchführung) Verlegen Sie das Kabel zu dem Ort, an dem Sie die Aufnahme für den UMTS- Datenstick aufstellen wollen. -
Seite 13: Befestigung An Der Außenwand
Befestigung an der Außenwand Bohren Sie ein ausreichend großes Loch durch die Hauswand. Befestigen Sie nun den Haltewinkel in der Nähe des Durchgangsloches mit den mitgelieferten Be- festigungsmaterialien. Löcher für Befestigung Löcher für die an der Wand. Befestigung der Antenne Befestigen Sie dann die Antenne am Haltewin- kel. -
Seite 14: Befestigung Am Antennenmast
Befestigung am Antennenmast Befestigen Sie den mitgelieferten Haltewinkel am Boden der Antenne mit den mitgelieferten Schrau- ben. Führen Sie jetzt die im Lieferumfang enthaltenen Schellenbänder durch die Langlöcher des Hal- tewinkels. Befestigen Sie den Haltewinkel (incl. Antenne) mit den Schellenbändern am Mast und richten Sie diesen auf den Sendemast aus. -
Seite 15: Technische Daten
Technische Daten Geeignet für : UMTS und GSM900/GSM1800 Unterstützte Übertragungsverfahren : UMTS, HSDPA, HSUPA, GPRS, EDGE, HSCSD Betriebsspannung : 230 V über Netzteil Maximale Sendeleistung ERP*) : UMTS Band 1 ca. 30 dBm (1W) in Hauptstrahlrichtung : GSM 900/1800 passiv (ohne Verstärkung), rundstrahlend Verstärkung bei UMTS-Band 1 : die Verstärkung ist so eingestellt, dass die Koppelverluste der Aufnahme für den... -
Seite 16: Übertragungsgeschwindigkeit
Übertragungsgeschwindigkeit Maximale, in der Praxis genutzte Übertragungsraten: GPRS: 56 Kbit/s EDGE: 220 kbit/s UMTS: 384 Kbit/s HSUPA: bis 2.000 Kbit/s (typisch: 1.450 Kbit/s) HSDPA. bis 28.800 Kbit/s (typisch: 3.600 bzw. 7.200 Kbit/s) -
Seite 17: Hotline
Hotline Haben Sie Fragen oder Anregungen? Möchten Sie sich näher informieren? Benöti- gen Sie Beratung und Service vor Ort? Rufen Sie uns an! In den folgenden Zeiten steht Ihnen unsere Hotline zur Verfügung: Montag – Donnerstag von 7.15 Uhr bis 18.00 Uhr Freitag von 7.15 Uhr bis 16.00 Uhr Folgende Schritte sollten Sie einhalten:... -
Seite 18: Introduction
Introduction Thank you very much for opting in favour of the ACTIVE ANTENNA of Funkwerk Dabendorf GmbH! The ACTIVE ANTENNA takes care of the very best transmission and reception power and thus ensures improved operation of your UMTS terminal device. -
Seite 19: Instructions For Disposal
The device may only be opened and serviced by specialist personnel! Only use approved accessories! Before using the antenna in/on buildings, please make sure you are informed of the minimum distances required to sensitive devices (e.g. in hospitals, at gas stations, at places labelled as especially endangered, including explosive ma- terials, combustible fluids and gases etc.) Do not rely on this device for emergency communication! -
Seite 20: Function Description
Function Description The Active Antenna À is suitable for the frequency band range GSM 900, GSM 1800 and UMTS Band I. It supports the transmission process GPRS, HSCSD, EDGE, UMTS, HSDPA and HSUPA. The connection to the terminal devices is effected using the mounting ... -
Seite 21: Scope Of Supply
Scope of Supply À À - active antenna with 15 m coaxial line and protection hood - coupler casing (FAKRA) for coaxial line - mounting for UMTS data stick - power supply unit ... -
Seite 22: Mounting And Getting Started
Mounting and getting started Before installation Please check the supplies for completeness. Test whether your UMTS data stick fits into the mounting . The coupler casing included in the supplies is for the safe connection between coaxial line and the mounting of the UMTS data stick. ATTENTION! Do not stick the coupler casing ... - Seite 23 6. Draw the protection cap carefully from the coaxial line. Note! The protection cap is needed for the wall duct. Connect the HF contact that is now exposed carefully with the middle connector of the data stick mounting The antenna is in operation when the green LED of the data stick mounting ...
-
Seite 24: Permanent Mounting
Permanent Mounting Slip the protection cap over the HF contact of the connector as protection against soilage for possible wall ducts and when laying the cable! Now plan the laying of the coaxial cable. Within the house (example without wall duct) Lay the cable to the place where you want to set up the mounting ... -
Seite 25: Mounting To The Wall
Mounting to the Wall Drill a sufficiently large hole through the house wall. Now mount the mounting bra- cket near the wall duct with the mounting material found in the supplies. Holes for mounting to Holes for the wall. mounting to the antenna. -
Seite 26: Mounting To The Antenna Mast
Mounting to the Antenna Mast Install the mounting brackets supplied to the bot- tom of the antenna with the screws supplied. Now insert the loop clamps through the lateral holes of the mounting bracket. Tighten the mounting bracket [incl. antenna] with the loop clamps to the mast and align it to the transmitter mast. -
Seite 27: Technical Specifications
Technical Specifications Suitable for : UMTS and GSM900/GSM1800 Supported transmission process : UMTS, HSDPA, HSUPA, GPRS, EDGE, HSCSD Operating voltage : 230 V from power supply unit Maximum transmission power ERP*) : UMTS band 1 approx. 30 dBm [1W] in main radiation direction : GSM 900/1800 passive [without amplification] omni-... -
Seite 28: Transmission Speed
Transmission speed Maximum transmission rates used in practice: GPRS: 56 kbit/s EDGE: 220 kbit/s UMTS: 384 kbit/s HSUPA: up to 2,000 kbit/s [typical: 1,450 kbit/s] HSDPA: up to 28,000 kbit/s [typical: 3,600, or 7,200 kbit/s]... -
Seite 29: Hotline
Hotline Do you have questions or suggestions to make? Are you interested in more detailed information? Do you need advice or service locally? Simply call us! Our hotline is at your disposal in the following times Monday – Thursday from 7:15 hrs to 18:00 hrs Friday from 7:15 hrs to 16:00 hrs You should comply with the following steps:... -
Seite 30: Giriş
Giriş Funkwerk Dabendorf GmbH kuruluşundan AKTİF ANTEN almaya karar verdiğiniz için çok teşekkürler! AKTİF ANTEN evinizde mükemmel bir gönderme ve alma modülüne sahip olup UMTS-Terminal cihazınızın daha iyi işlemesini sağlar. Lütfen önce teslimat paketi içeriğindeki tüm parçaların tam olup olmadığını kontrol ediniz. -
Seite 31: Cihazın Imha Edilmesi
Cihazın açılması ve bakım işlemi sadece yetkili uzman eleman tarafından yapılmalıdır! Sadece onaylı aksesuarlar kullanın! Anteni binanın içine/binaya montajını yapmadan önce lütfen hassas cihazla- ra karşı (örn. hastanelerde, benzin istasyonlarında, patlayıcı maddeler, yanıcı sıvılar ve gazlar, vs. gibi özellikle tehlikeli olarak belirtilmiş olunan yerlerde) dikkat edilmesi gereken asgari mesafeler hakkında bilgi edininiz! Lütfen bu cihazla herhangi bir zamanda acil olabilir satmak için güvenmey- Sadece teslimat paketi içeriğindeki bileşenleri kullanınız. -
Seite 32: Fonksiyon Tanımı
Fonksiyon tanımı Aktif anten À frekans bantları GSM 900, GSM 1800 ve UMTS Bant I için uygundur. Bu anten GPRS, HSCSD, EDGE, UMTS, HSDPA ve HSUPA yayın yöntemini destekler. Terminal cihaza bağlantı teslimat paketi içeriğinde bulunan UMTS-Veri kartı için olan kaydedici üzerinden yapılır. Aktif anten seti ana cihazdan (amplifikatör entegre edilmiş... -
Seite 33: Teslimat Paketi Içeriği
Teslimat paketi içeriği À À - 15m koaksiyel kablolu ve koruma kapaklı aktif anten - Koaksiyel kablo için kavrama muhafazası (FAKRA) - UMTS-Veri kartı için kaydedici - Adaptör - Tutma dirseği ... -
Seite 34: Kurma Ve Çalıştırma
Kurma ve çalıştırma Kurmaya başlamadan önce Lütfen teslimat paketi içeriğinin tam olup olmadığını kontrol edin. UMTS-Veri kartınızın kaydediciye uyup uymadığını kontrol ediniz. Ekte bulunan FAKRA-Kavrama muhafazası , koaksiyel kablo ve UMTS- Veri kablosu kaydedicisi arasındaki bağlantının güvenli olmasını sağlar. DİKKAT! Kavrama muhafazasını... - Seite 35 6. Koruma kapağını dikkatli şekilde koaksiyel kablodan çıkarın. Not! Koruma kapağı duvar bağlantısı için gereklidir. Şimdi serbest kalan HF-Kontağını dikkatlice veri kartı kaydedicisinin orta konektörüne bağlantısını yapın. Kaydedicideki yeşil LED ışığı yandığında anten çalışır pozisyonundadır. Dikkat! Bu bağlantı bir süreklilik içermez! (sadece test amaçlı olarak) 8.
-
Seite 36: Evin Içersinde (Duvar Bağlantısı Olmayan Örnek)
Daimi kurulum Olası duvar bağlantılarında ve kablo döşenirken meydana gelebilecek kir- lenmelere karşı korumak için FAKRA-Konektörünün yüksek frekans kontağı üzerine koruma kapağını geçirin! Şimdi artık koaksiyel kablonun döşenmesini planlayabilirsiniz. Evin içersinde (duvar bağlantısı olmayan örnek) Kabloyu UMTS-Veri kartı kaydedicisini kurmak istediğiniz yere döşeyiniz. Kab- loyu döşerken 20 mm’lik kıvrılma yarıçapının altında olmamasına dikkat edin. -
Seite 37: Dış Duvara Bağlantısı
Dış duvara bağlantısı Evin duvarında yeterli büyüklükte bir delik açın. Şimdi teslimat paketi içeriğinde bulunan bağlantı materyalleriyle deliklerin tam üzerine gelecek şekilde tutma dirseğiyle bağlantısını yapın. Duvar bağlantısı için Anten olan delikler. bağlantısı için olan delikler Sonra antenin tutma dirseğiyle bağlantısını yapın. -
Seite 38: Anten Direğine Bağlantısı
Anten direğine bağlantısı Teslimat paketi içersinde bulunan tutma dirseğini teslimatta verilen vidalarla birlikte anten direğine bağlantısını yapın. Şimdi teslimat kapsamı içersinde bulunan bağlama kelepçelerini tutma dirseğinin (anten dahil) bağlama kelepçeleriyle direğe montajını yapın ve bunu yayın direğine doğru yöneltin. Yayın yönüne dikkat edin! Şimdi montaj işlemine „Evin içersinde“... -
Seite 39: Teknik Özellikler
Teknik özellikler Uygun cihaz tipi : UMTS ve GSM900/GSM1800 Desteklenen aktarma yöntemi : UMTS, HSDPA, HSUPA, GPRS, EDGE, HSCSD İşletme gerilimi : Adaptör üzerinden 230 V Maksimum yayın gücü ERP*) : UMTS Bant 1 Yakl. 30 dBm (1W), ana yayın yönünde : GSM 900/1800 pasif (güçlendirici yok), çok yönlü... -
Seite 40: Yayın Hızı
Yayın hızı Maksimum, pratikte kullanılan yayın oranları: GPRS: 56 Kbit/s EDGE: 220 kbit/s UMTS: 384 Kbit/s HSUPA: 2.000 Kbit/s’ye kadar (tipik olarak: 1.450 Kbit/s) HSDPA. 28.800 Kbit/s’ye kadar (tipik: 3.600 veya 7.200 Kbit/s) -
Seite 41: Danışma Hattı
Danışma hattı Sorularınız veya önerileriniz var mı? Daha ayrıntılı bilgi edinmek ister misiniz? Danışmanlık ve yerinde servis hizmetine ihtiyacınız var mı? O zaman bizi arayınız! Danışma hattımız aşağıdaki zaman dilimleri içersinde hizmetinizdedir: Pazartesi – Perşembe saat 7.15 ila 18.00 arası Cuma saat 7.15 ila 16.00 arası... - Seite 42 Notizen / Note / Notlar...
