StarTech CABLESTRIPCUT Schnellstartanleitung

Professionelle Netzwerkkabel-Abisolierzange und Schneidegerät
Produkt-ID
CABLESTRIPCUT
2
3
4
7

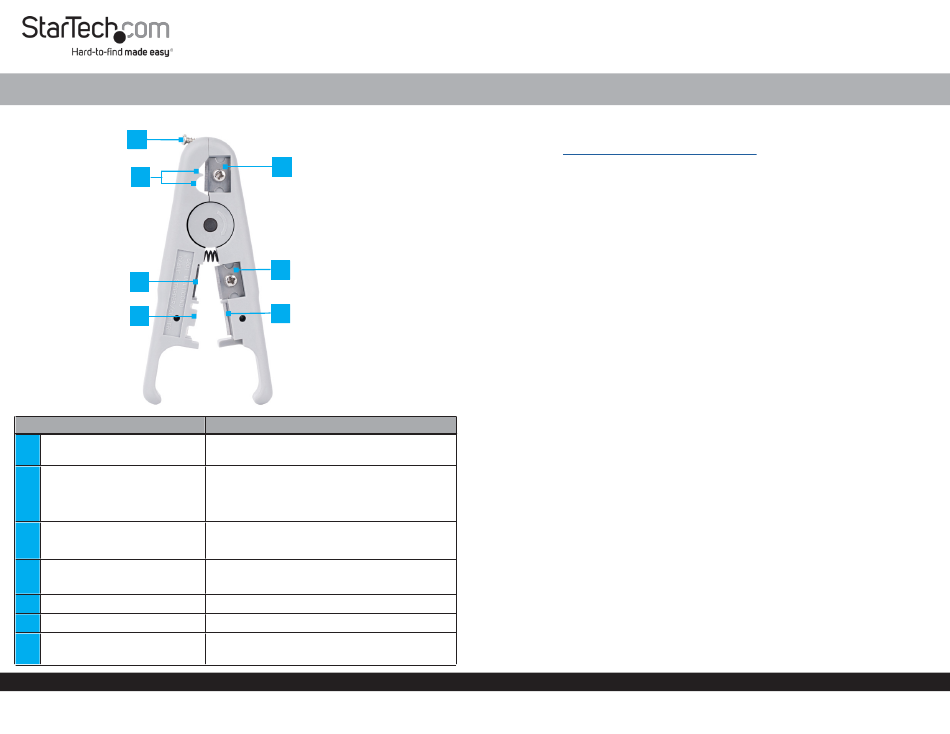

Komponente
1 Kabelabisolierklinge
2 Justierschraube
Schlitze zum Abisolieren
3
von Kabeln
4 Schlitz zum Schneiden von Kabeln
5 Kabelschneideklinge
6 Flachkabel-Abisolierklinge
7 Flachkabel-Abisolierschlitz
Um Handbücher, FAQs, Videos, Treiber, Downloads, technische Zeichnungen und mehr anzusehen, besuchen Sie www.startech.com/de-de/support
1
5
6
Funktion
Entfernt den Außenmantel und die Isolierung des
•
Kabels
Passt die Klemmhöhe der Kabelabisolierklinge an
•
• Passt für einen Kabeldurchmesser von bis zu 7,5
mm (0,29 Zoll)
V-förmiger Schlitz: passt für kleine Kabel
•
U-förmiger Schlitz: für große Kabel
•
Flache Oberfläche für präzises Schneiden
•
Passt für runde und flache Kabel
•
Schneidet das Kabel auf die exakte Länge
•
Entfernt die Ummantelung des Flachkabels
•
Positionierung des Flachkabels zwischen den
•
Flachkabel-Abisolierklingen
Produkt-Informationen
Die neuesten Produktinformationen, technischen Spezifikationen und Konformitätserklärungen
finden Sie unter: www.StarTech.com/de-de/CABLESTRIPCUT
Anforderungen
UTP/FTP/STP-Kabel, Koaxialkabel, mehradrige Kabel
•
Kabeldurchmesser: 3.5mm bis 7.5mm (0.13in bis 0.29in)
•
Kreuzschlitzschraubendreher
•
Paketinhalt
Kabelabisolierer und -schneider x 1
•
Schnellstart-Anleitung x 1
•
Bedienung
Abisolieren und Entfernen des Kabelmantels
Rundkabel abisolieren
Führen Sie ein Rundkabel in den Kabelabisolierschlitz ein. Vergewissern Sie sich, dass das
1.
Kabel fest zwischen dem Abisolierschlitz und der Abisolierklinge sitzt.
Hinweis:
Führen Sie kleine Kabel in den V-förmigen Kabelabisolierschlitz ein.
Bei größeren Kabeln drehen Sie die Einstellschraube mit einem
2.
Kreuzschlitzschraubendreher im Uhrzeigersinn, um die Klemmhöhe der
Kabelabisolierklinge zu erhöhen. Führen Sie das große Kabel in den U-förmigen Schlitz
ein.
Drehen Sie den Cable Stripper and Cutter um das runde Kabel, um den Außenmantel
3.
und/oder die Isolierung des Kabels zu entfernen. Achten Sie darauf, dass beim Drehen des
Kabelabisolierers und -schneiders ein gleichmäßiger Druck ausgeübt wird.
Überprüfen Sie den abisolierten Bereich, um sicherzustellen, dass der Kabelmantel/die Isolierung
4.
vollständig entfernt wurde.
Flachkabel abisolieren
Legen Sie ein Flachkabel in den Abisolierschlitz für Flachkabel. Vergewissern Sie sich,
1.
dass das Kabel fest zwischen den Flachkabel-Abisoliermessern sitzt.
Schließen Sie die Flachkabel-Abisolierklingen in den Flachkabelmantel. Ziehen Sie
2.
vorsichtig vom Kabel weg, um den Kabelmantel zu entfernen.
Überprüfen Sie den abisolierten Bereich, um sicherzustellen, dass der Kabelmantel/die Isolierung
3.
vollständig entfernt wurde.
Kabel schneiden
Legen Sie ein Kabel in den Kabelschneideschlitz.
1.
Drücken Sie die Kabelschneideklinge mit dem Griff nach unten, um das Kabel zu durchtrennen.
2.
Überprüfen Sie das abgeschnittene Ende des Kabels, um einen sauberen Schnitt ohne
3.
Ausfransungen sicherzustellen.
Schnellstart-Anleitung
Revision: Juli 22, 2024
