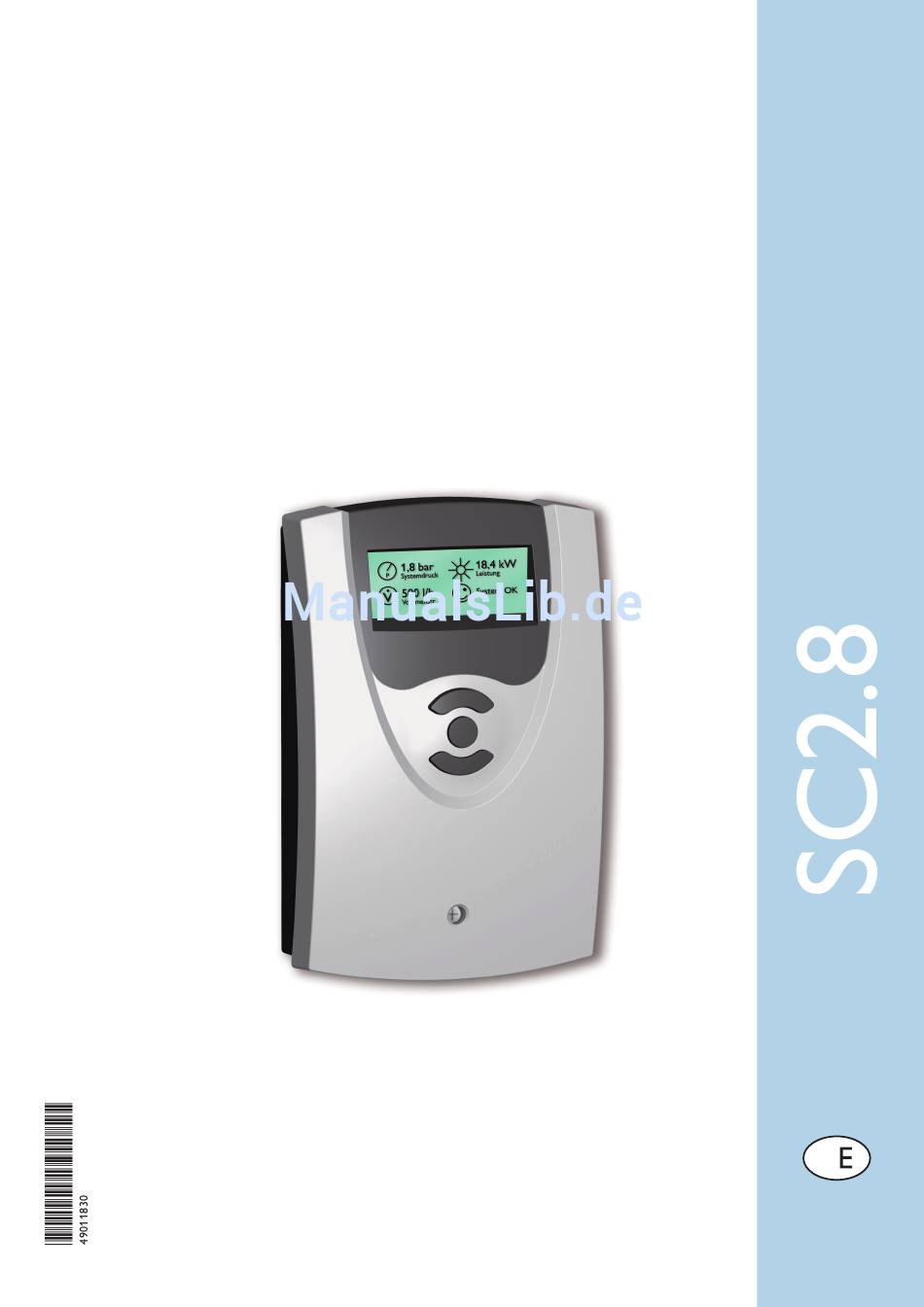

SC2.8 Montage Anschluss Bedienung Fehlersuche Vielen Dank für den Kauf dieses Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie die Anleitung sorgfältig auf.
SC2.8 Hydraulische Schemata Anlage 1 S1 TKol Temperatur Kollektorfeld S2 Tspu Temperatur Speicher unten S3 Tspo Temperatur Speicher oben Alternativ: Sonderfunktion S4 Temperatur Sonderfunktion S5 TRL Temperatur Station Rücklauf S6 V Volumenstrom (Primär) S7 TVL Temperatur Station Vorlauf S8 P Druck (Primär)
Seite 5
SC2.8 Anlage 3 S1 TKol Temperatur Kollektorfeld S2 Tspu Temperatur Speicher unten S3 Tspo Temperatur Speicher oben S4 TVL Temperatur Station Vorlauf S5 TRL Temperatur Station Rücklauf S6 V Volumenstrom (Primär) S7 TVL Temperatur Station Vorlauf S8 P Druck (Primär)
Seite 6
SC2.8 Anlage 5 S1 TKol Temperatur Kollektorfeld S2 Tsp1u Temperatur Speicher 1 unten S3 Tsp2u Temperatur Speicher 2 unten S4 TVL Temperatur Station Vorlauf S5 TRL Temperatur Station Rücklauf S6 V Volumenstrom (Primär) S7 TVL Temperatur Station Vorlauf S8 P Druck (Primär)
Seite 7
SC2.8 Anlage 7 S1 TKol Temperatur Kollektorfeld S2 Tspu Temperatur Speicher unten S3 Tspo Temperatur Speicher oben S4 TWE Temperatur Wärmeerzeuger Vorlauf S5 TRL Temperatur Station Rücklauf S6 V Volumenstrom (Primär) S7 TVL Temperatur Station Vorlauf S8 P Druck (Primär)

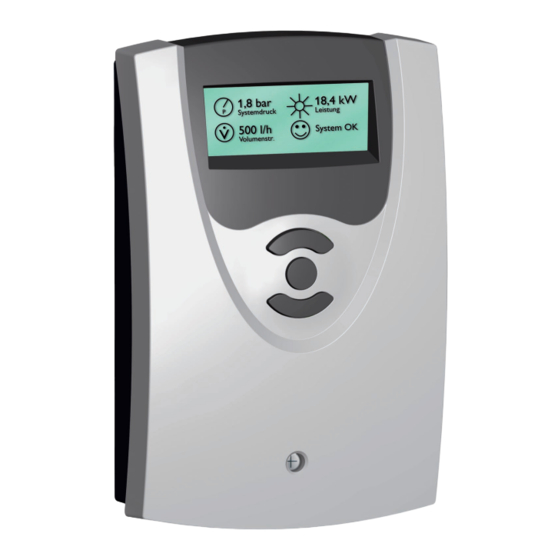

SC2.8 Menü Einstellung und Kontrolle des Reglers erfolgen über das Menü. Während des normalen Betriebes befindet sich das 1,8 bar 18,4 kW Menü in der Statusanzeige. Systemdruck Leistung 500 l/h System OK Volumenstr Bedienkonzept Einstellmodus Im Einstellmodus können verschiedene Funktionen ausge- wählt und Werte eingestellt werden.
SC2.8 Anzeigen im Statusmenü Status, Messwerte und Bilanzwerte Während des normalen Betriebes befindet sich das Menü in der Statusanzeige. Um zur Anzeige von Mess- und Bilanzwerten zu gelangen, Taste 2 kurz drücken. Um in das Einstellmenü zu gelangen, Taste 3 für zwei Sekun- den drücken.
SC2.8 Weitere Bilanzwerte Maximaler Druck 2,4 bar 20,4 kW Anzeige des maximalen Druckes im System in bar seit Druck max. Max. Leistung Inbetriebnahme oder letztem Reset. 1,5 bar 94 °C Druck min. S3 max. Minimaler Druck Anzeige des minimalen Druckes im System in bar seit Inbetriebnahme oder letztem Reset.
SC2.8 Inbetriebnahme Pumpenansteuerung Bei Inbetriebnahme des Reglers kann die Ansteuerung eingestellt werden (im Expertenmenü unter „Einstellun- PWM A gen/Ausgänge“). Es kann zwischen folgenden Arten gewählt werden: • Ein / Aus • Pulspaket • PWM A (z. B.: Wilo Stratos TEC ST 15/11,5) •...
SC2.8 Anlage Der Regler lässt sich nicht nur in 1-Speicher-Anlagen, son- dern auch in 2-Speicher-Anlagen einsetzen. Wenn der Reg- ler in einer 2-Speicher-Anlage zum Einsatz kommen soll, muss dies vorher eingestellt werden, siehe folgende Seite. Hinweis: Die Auswahl der Anlage zu Beginn vornehmen, da die nachträgliche Auswahl einer neuen Anlage...
SC2.8 Sensor Speichermaximaltemperatur Zuweisung des Sensors für die Speichermaximalbegrenzung. Die Maximalabschaltung bezieht sich dann immer nur auf den Einstellungen/Speicher/Sensor Tsp max ausgewählten Sensor. Bei Auswahl von S3 wird die Differenz- Auswahl: „S2”, „S3” regelung weiterhin über S1 und S2 durchgeführt. Die Tempe- Werkseinstellung: „S2”...
SC2.8 Mit dem Parameter „Regelung“ kann die Art der Regelung Zieltemperatur eingestellt werden. Es kann eine vorlauftemperaturabhängige Einstellungen/Beladung/Regelung Drehzahlregelung vorgenommen werden, wenn die Rege- Auswahl: DTsoll, Tziel lungsart „Tziel“ ausgewählt wird. Die Abhängigkeit von der Werkseinstellung: DTsoll Temperaturdifferenz wird damit abgelöst. Mit dem Einstell- Einstellungen/Beladung/t(1, 2)Zieltemperat.
SC2.8 Die Regelung überprüft die Speicher auf Lademöglichkeit Ladezeit: (Einschaltdifferenz). Einstellungen/Beladung/Ladezeit Kann der Vorrangspeicher nicht beladen werden, so wird der Einstellbereich: 1 ... 30 min Nachrangspeicher überprüft. Ist es möglich, den Nachrang- Werkseinstellung: 2 min speicher zu beladen, so wird dies für die sog. Pendelladezeit „t-umw“...
SC2.8 Frostschutz Wenn die eingestellte Frostschutztemperatur unterschritten wird, setzt die Frostschutzfunktion den Ladekreis zwischen Einstellungen/Beladung/Frostschutz Kollektor und dem 1. Speicher in Betrieb, um das Medi- Auswahl: „Ja“, „Nein“ um im Ladekreis vor dem Einfrieren oder „Eindicken“ zu Werkseinstellung: „Nein“ schützen.
SC2.8 Rücklaufanhebung Zur Erwärmung des Heizkreisrücklaufes mit Wärme aus dem Solarkreis verfügt der Regler über eine Rücklaufanhebung. Einstellungen/Rücklaufanheb. Wenn die Einschalttemperaturdifferenz DTein zwischen S3 Auswahl: „Ja“, „Nein“ (Wärmequelle) und S4 (Wärmesenke) überschritten wird, Werkseinstellung: „Ja“ wird über den Relaisausgang R2 ein 3-Wege-Ventil zur Einstellungen/Rücklaufanheb./DTein...
SC2.8 Wärmeaustausch Beim Wärmeaustausch wird Energie von Speicher 1 zu Spei- cher 2 übertragen, wenn die Einschalttemperaturdifferenz Einstellungen/Wärmeaustausch DTein überschritten wird und Speicher 1 seine Minimaltem- Auswahl: „Ja“, „Nein“ peraturbegrenzung Tmin überschritten hat. Werkseinstellung: „Ja“ Wird die Ausschalttemperaturdifferenz DTaus unterschritten Einstellungen/Wärmeaustausch/DTein...
Seite 21
SC2.8 Funktion Relais 2 Einstellung der Funktion des zweiten Relais. Es besteht die Möglichkeit, dem zweiten Relais eine Funk- Einstellungen/ZusatzFunktion r2/funktion R2 tion zuzuweisen: Es kann für eine DT-Funktion oder für eine Einstellbereich: „keine”, „DT”, „Thermo” Thermostatfunktion eingesetzt werden. Werkseinstellung: „keine”...
SC2.8 Thermostatfunktion Die Thermostatfunktion arbeitet unabhängig vom Solarbe- trieb und kann z. B. für eine Überschusswärmenutzung oder Nachheizung Überschusswärmenutzung eine Nachheizung eingesetzt werden. • Tein < Taus Thermostatfunktion zur Nachheizung • Tein > Taus Thermostatfunktion zur Überschusswärmenutzung Auswahl des Sensors für die Thermostatfunktion.
SC2.8 Volumenstrom bei deaktiviertem Wenn der Standard-Volumenstromsensor deaktiviert wurde (Einstellung „Keiner“), kann ein Volumenstromwert in dem Standard-Volumenstromsensor Wärmemengenzählungsmenü „Volumenstrom“ eingegeben Einstellungen/WMZ/Volumenstrom werden. Einstellbereich: 0,5 ... 25,0 l/min Dieser Menüpunkt erscheint nur, wenn der Werkseinstellung: 6,0 l/min Standard-Volumenstromsensor deaktiviert ist und ist nicht in Anlage 6 verfügbar.
Seite 24
SC2.8 FlowRotor Wenn bei der Sensorauswahl S6 „FlowRotor“ eingestellt wurde, kann zwischen zwei Kennlinien (A und B) gewählt Einstellungen/Sensoren/Kennlinie werden. Die Kennlinien hängen vom FlowRotortyp ab. Auswahl: Kennlinie A, Kennlinie B • Kennlinie A: FlowCheck Einstellungen/Sensoren/(A,B) PKT (1,2) V •...
SC2.8 Handbetrieb Experte In der Expertenebene können in diesem Menü die ange- schlossenen Verbraucher an den Ausgängen R1, PWM1, R2 Handbetrieb/R1 (PWM1, R2, PWM2) und PWM2 frei eingestellt werden. Auswahl: „Min.“, „Max.“, „Auto“, „Aus“, „Manuell“, Wenn als Ansteuerung Pulspaket oder PWM ausgewählt 30 ...
Seite 26
SC2.8 Warnung Nachtzirkulation Die Meldung wird aktiv wenn zwischen 22:00 und 5:00 Uhr der Speicher beladen wird. Einstellungen/Überwachung/Nachtzirkulation Zum Auslösen des Alarms muss die oben aufgeführte Be- Auswahl „Ja“, „Nein“ dingung für 1 Minute vorliegen. Dadurch wird das Auslösen Werkseinstellung „Nein“...
SC2.8 Elektrischer Anschluss Der SC2.8 ist werksseitig fertig verdrahtet. Die fol- an stromführenden Teilen der Anlage dürfen ausschließlich genden Punkte dienen nur zur Information. durch eine zugelassene Fachfirma unter Beachtung der gül- Der Anschluss an das Stromnetz (100 ... 240 V~) erfolgt mit tigen Vorschriften und der einschlägigen Normen erfolgen.
SC2.8 Parameter Die angezeigten Einstellwerte und Optionen sind funktionsabhängig und erscheinen nur dann in der Anzeige, wenn diese für die eingestellten Anlagenparameter verfügbar sind. Die Einstellungen der mit * gekennzeichneten Pa- rameter werden bei nachträglicher Auswahl einer neuen Anlage nicht auf die Werkseinstellungen zurückgesetzt (Reset).
Seite 30
SC2.8 Schaltvorgänge an Relais 1, Relais 2 Schaltsp. R1, R2 maximale Leistung Leistung Max Wärmemenge Wärme Betriebstage der Regelung Betriebstage Betriebszeit P1 im jeweiligen Drehzahlintervall P1 Betrieb Betriebszeit P2 im jeweiligen Drehzahlintervall P2 Betrieb Handbetrieb Betriebsmodus von Relais 1 (wenn Ansteu-...
Seite 31
SC2.8 Speichermaximaltemperatur (Sp.1, Sp.2) 0 ... 95 °C 60 °C Tsp(1, 2) max Speichermaximalhysterese 0,3 ... 10,0 K 2,0 K DTsp(1, 2) max Speichernotabschaltung 0 ... 95 °C 95 °C Tsp(1, 2) not Speichernotabschalt-Hysterese 0,3 ... 10 K 2,0 K...
Seite 32
SC2.8 Ausschaltdifferenz 0,5 ... 5,0 K 4,0 K ∆Taus Feststoffkessel Ja, Nein Feststoffkessel Einschaltdifferenz 5,0 ... 9,0 K 6,0 K ∆Tein Ausschaltdifferenz 0,5 ... 5,0 K 4,0 K ∆Taus Maximaltemperaturbegrenzung 0,0 ... 95,0 °C 60,0 °C Tmax ein Maximaltemperaturbegrenzung 0,0 ... 95,0 °C 58,0 °C...
Seite 33
SC2.8 Thermostat-Ausschaltzeit 00:00 ... 23:45 00:00 t1(...3) aus Wärmemengenzählung Ja, Nein Verwendetes Wärmeträgermedium Wasser, Ethylen, Propylen, Tyfo LS Frostschutz Tyfo LS Anteil des Frostschutzmittels im Wärmeträ- 20 ... 70 % 40 % Gehalt germedium Vorlaufsensor S1, S2, S3, S4, S5, S7...
