Inhaltszusammenfassung für Altivar 31C

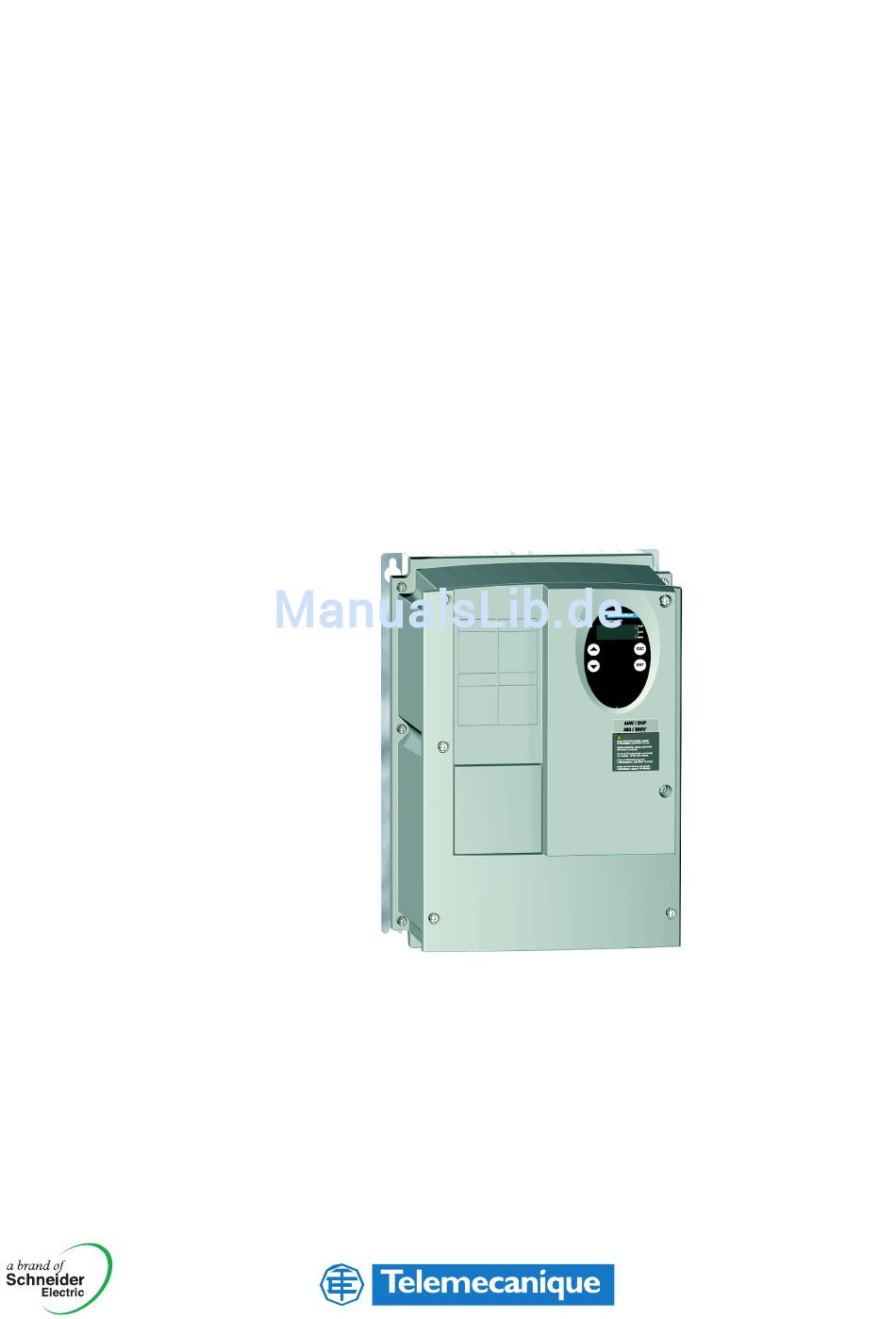

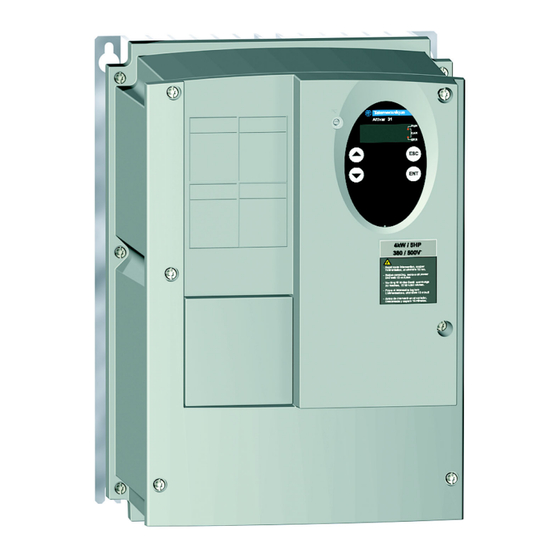

- Seite 1 Altivar 31C Frequenzumrichter in Gehäuseausführung Installationsanleitung für Asynchronmotoren...
- Seite 2 Die in diesem Dokument enthaltenen Angaben müssen angewendet werden, um die grundlegenden Anforderungen der EMV-Richtlinie zu erfüllen. Der Altivar 31 muss als Komponente angesehen werden. Er ist weder eine Maschine noch ein einsatzbereites Gerät nach europäischen Vorschriften (Maschinenrichtlinie und Richtlinie zur elektromagnetischen Verträglichkeit). Es liegt in der Verantwortung des Betreibers, dafür zu sorgen, dass seine Anlage...
-
Seite 3: Wahl Des Umrichters
Wahl des Umrichters Einphasige Versorgungsspannung: 200…240 V 50/60 Hz Dreiphasiger Motor 200...240 V Motor Netz (Eingang) Umrichter (Ausgang) Altivar 31 Bemessungs- Max. Angenomm. Schein- Max. Nenn- Max. Verlust- Bestell-Nr. leistung Netzstrom (2) max. Ik des leistung Einschalt- strom In Überlast- leistung bei gemäß... -
Seite 4: Abmessungen Und Gewichte
Montage Abmessungen und Gewichte 4 Ø ATV 31C Ø Für Gewicht Schrauben 018M2, 037M2, Größe 1 6,300 055M2, 075M2 U11M2, U15M2, Größe 2 8,800 037N4, 055N4, 075N4, U11N4, U15N4 U22M2, U22N4, Größe 3 10,700 U30N4, U40N4... -
Seite 5: Montage- Und Temperaturbedingungen
Montage Montage- und Temperaturbedingungen Die Installation des Gerätes erfolgt vertikal, bis ± 10°. Nicht in der Nähe von Wärmequellen einbauen. Ausreichend Freiraum lassen, damit genug Luft für die Kühlung zirkulieren kann. Das Gerät wird von unten nach oben belüftet. Maximal zulässige Umgebungstemperaturen: -10°C bis +40°C Deklassierungskennlinien des Umrichterstroms In in Abhängigkeit von der Temperatur und der Taktfrequenz. -
Seite 6: Zugang Zu Den Klemmenleisten
Um Zugang zu den Klemmenleisten zu erhalten, die Abdeckklappe wie im unten beschriebenen Beispiel öffnen. Beispiel: ATV31CU22M2 Leistungsklemmenleisten Die Leistungsklemmen vor den Steuerklemmen anschließen. Kenndaten der Leistungsklemmen Altivar ATV 31C Maximale Anschlusskapazität Anzugsmoment in Nm 018M2, 037M2, 055M2, 075M2 AWG 14... - Seite 7 Verdrahtung Anordnung der Leistungsklemmen ATV 31CU11M2, U15M2, U22M2 ATV 31C018M2, 037M2, 055M2, 075M2 R/L1 S/L2 P0 PA/+ PB PC/- U/T1 V/T2 W/T3 R/L1 S/L2 P0 PA/+ PB PC/- U/T1 V/T2 W/T3 ATV 31C037N4, 055N4, 075N4, U11N4, U15N4, U22N4, U30N4, U40N4 R/L1 S/L2 T/L3 P0 PA/+ PB PC/- U/T1 V/T2 W/T3...
-
Seite 8: Steuerklemmenleisten
Verdrahtung Steuerklemmenleisten Anordnung der Steuerklemmen Source Konfigurationsschalter der Logikeingänge SINK Steuerklemmenleisten Steckverbinder RJ45 RJ45 - Maximale Anschlusskapazität: 2,5 mm - AWG 14 - Max. Anzugsmoment: 0,6 Nm... - Seite 9 Verdrahtung Technische Daten und Funktionen der Steuerklemmenleisten Klemme Funktion Elektrische Kenndaten Programmierbares Relais R1: “NC”- • Minimales Schaltvermögen: 10 mA bei 5 V Kontakt zieht bei Einschalten an, fällt • Maximales Schaltvermögen bei ohmscher Last (cosϕ = 1 und L/R = 0 ms): bei Störung ab.
-
Seite 10: Verdrahtungsschema Für Werkseitige Voreinstellung
Verdrahtung Verdrahtungsschema für werkseitige Voreinstellung ATV31 pppp Einphasiges Netz ATV31 pppp Dreiphasiges Netz Verwendung des Analogausgangs als Logikausgang 24 V-Relais oder X-Y mA Sollwertpotentiometer 24 V-Eingang der SPS 0 ± 10 V oder Gegebenenfalls LED-Anzeige Bremswiderstand (1) Gegebenenfalls Netzdrossel (1 Phase oder 3 Phasen) (2) Störmelderelaiskontakte, für Signalisierung des Umrichterzustands Hinweis: Alle induktiven Komponenten, die sich in der Nähe des Umrichters befinden oder mit diesem galvanisch gekoppelt sind, müssen entstört werden, wie beispielsweise Relais, Schaltschütze, Magnetventile …... -
Seite 11: Empfohlene Verdrahtungsbeispiele
Verdrahtung Empfohlene Verdrahtungsbeispiele Verwendung von potentialfreien Kontakten • Schalter in Position "SOURCE" • Schalter in Position "SINK" Verwendung von 24 V Transistor-Ausgängen einer SPS • Schalter in Position CLI • Schalter in Position CLI Steuerung Steuerung Empfehlungen zur Verdrahtung Leistung Der Umrichter muss geerdet werden, um den Vorschriften hinsichtlich hoher Ableitströme (über 3,5 mA) zu genügen. -
Seite 12: Betrieb In It-Netzen
Verwenden Sie ein permanentes Isolationsüberwachungsgerät, das mit nicht-linearen Lasten kompatibel ist: beispielsweise des Typs XM200 von Merlin Gerin. Geräte des Typs ATV 31C enthalten integrierte RFI-Filter. Bei Betrieb in einem IT-Netz können die an die Masse angeschlossenen Filter auf folgende Weise abgeklemmt werden: ATV31C018M2 bis U22M2 und ATV31C037N4 bis U40N4: Die Steckbrücke auf der linken Seite der Erdungsklemme wie in der untenstehenden Abbildung gezeigt entfernen. -
Seite 13: Elektromagnetische Verträglichkeit
Verdrahtung Elektromagnetische Verträglichkeit Prinzip • Erdverbindungen zwischen Frequenzumrichter, Motor und Kabelabschirmung müssen nach Hochfrequenz-Gesichtspunkten niederohmig gestaltet sein. • Verwenden Sie abgeschirmte Kabel, wobei die Abschirmung der Motorkabel, des eventuellen Bremswiderstands sowie von Steuerung und Überwachung beidseitig (360°) kontaktiert und geerdet sein muss. Diese Abschirmung kann ganz oder teilweise in Form von Rohren oder Metallkanälen ausgeführt werden, solange keine Unterbrechungen der Verbindungen vorkommen. - Seite 14 Verdrahtung Montage und Anschluss eines abgeschirmten Kabels mittels einer Stopfbuchse aus Metall: • Bereiten Sie das abgeschirmte Kabel durch Abisolierung der Kabelenden vor. • Lösen Sie die Abdeckkappe der Stopfbuchse. • Befestigen Sie das abgeschirmte Kabel in der Stopfbuchse, und achten Sie darauf, dass ein Kontakt von 360° eingehalten wird. •...
-
Seite 15: Anpassung Eines Umrichters In Gehäuseausführung
Anpassung eines Umrichters in Gehäuseausführung Mit dieser Produktversion ist die Anpassung der Mensch-Maschine-Schnittstelle eines Gehäuses möglich. ATV 31C ist mit einer abnehmbaren Schutzabdeckung versehen, damit folgende Komponenten hinzugefügt werden können: • Lasttrennschalter Typ Vario oder Motorschutzschalter Typ GV2, • 3 Taster und/oder LEDs mit Flansch aus Kunststoff ∅... -
Seite 16: Verwendung Des Rj45-Anschlusses
Verdrahtung Verwendung des RJ45-Anschlusses Verwendung des wasserdichten Kabels RJ45 (Schutzart IP55) VW3A01500 und des Kabels VW3A01501 VW3A01500 VW3A01501 VW3A01500 VW3A01501... - Seite 17 atv31C_installing manual_DE_V2 VVDED303101DE 2004-02...
