Inhaltszusammenfassung für Kioto Solar FWS 20 E

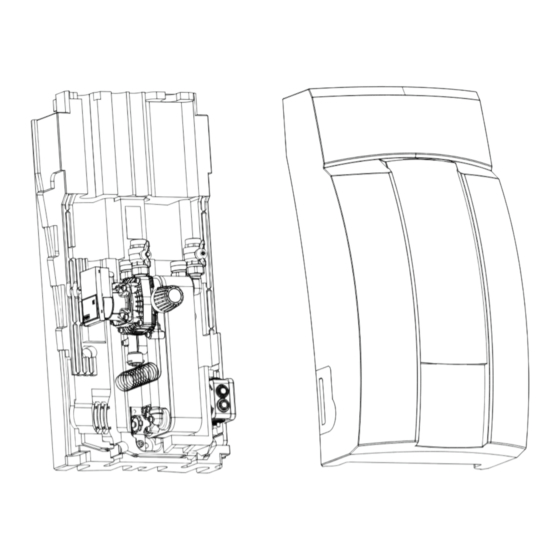

- Seite 1 InstallatIons- und bedIenungsanleItung Frischwasserstation Installations- und Bedienungsanleitung FRISCHWASSERSTATION FWS 20 E FWS 30 E FWS 35 E FWS WP E Speicher- und Wandmontage Satz- und Druckfehler sowie technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendung Garantie Sicherheitshinweise und Symbolerklärungen Sicherheitshinweise Symbolerklärungen Lieferumfang Vorschriften Gesetzliche Vorschriften Herstellervorschriften Technische Daten Installation Montage am Pufferspeicher Wandmontage Hydraulischer Anschluss Zirkulationseinheit (optional) Aufbau der Zirkulationseinheit Montage der Zirkulationseinheit Elektrischer Anschluss der Zirkulationseinheit Betriebsarten der Zirkulationseinheit Inbetriebnahme Störungen Permanenter Zirkulationsbetrieb Frischwasserstation tropft Kein heißes Frischwasser Kein Zirkulationsbetrieb... -
Seite 3: Verwendung
InstallatIons- und bedIenungsanleItung Frischwasserstation Verwendung Die Frischwasserstation ist für die Erwärmung von Trinkwasser in Kombination mit einem Pufferspeicher vorgesehen. Sie wird in unmittelbarer Nähe des Pufferspeichers an die Wand oder bei speziellen Systemlösungen direkt an den Pufferspeicher montiert. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für Schäden aus nicht bestimmungsgemäßer Verwendung haftet der Hersteller nicht, das Risiko trägt der Betreiber. -
Seite 4: Symbolerklärungen
Symbolerklärungen Sicherheitshinweise werden mit einem Warndreieck wie nebenstehend abgebildet gekennzeichnet. Sicherheitshinweise markieren wichtige Informationen für Fälle, in denen mögliche Gefahren für Mensch und Gerät auftreten können. Zusätzliche Schlagwörter deuten auf die Art und Schwere der Gefahr hin. Hinweise werden mit einem Infozeichen wie nebenstehend abgebildet gekennzeichnet. Hinweise markieren wichtige Informationen für Fälle, in denen keine Gefahren für Mensch und Gerät auftreten können. -
Seite 5: Vorschriften
InstallatIons- und bedIenungsanleItung Frischwasserstation Vorschriften Gesetzliche Vorschriften Die Station ist unter Berücksichtigung folgender Normen und länderspezifischer Richtlinien bzw. Vorschriften anzuschließen: DIN EN 12828 DIN 1988 DIN 4708 DIN 4753 DIN 4757 DIN 18380 DIN 18381 DIN 18382 DIN EN 12975 VDE 0100 VDE 0185 VDE 0190 ÖNORM H5195 Sachschäden Abweichungen von den Grenzwerten aus untenstehender Tabelle können zu Schäden und Funktionseinschränkungen der Station führen. -
Seite 6: Technische Daten
(inkl. Blindkappenverschluss) Zirkulationseinheit (optional) Kaltwasser Warmwasser Speichervorlauf Speicherrücklauf Zirkulationsleitung (nicht im Lieferumfang) Frischwasserstation FWS 20 E FWS 30 E FWS 35 E FWS WP E Zapfleistung [l/min] Plattenwärmetauscher [Platten] Gewicht [kg] Ladepumpe Netzspannung [V (Hz)] 230 V (50 Hz) -
Seite 7: Installation
InstallatIons- und bedIenungsanleItung Frischwasserstation Installation Sachschäden Krafteinwirkungen auf vormontierte Bestandteile und Verbindungsstellen der Frischwasserstation vermeiden. Regelung der Frischwasserstation arbeitet autark. Eine zusätzliche externe Steuerung gilt als nicht bestimmungsgemäß und ist nicht erlaubt. Montage am Pufferspeicher ca. 10 ca. 40 max. 70 Nm max. -
Seite 8: Wandmontage
max. 70 Nm Endmontage des geformten Anschlusssets Wandmontage (Bohrplan siehe Seite 14) Schnitt A-A M1 : 3 min. max. 10 Nm max. 70 Nm Satz- und Druckfehler sowie technische Änderungen vorbehalten. -
Seite 9: Hydraulischer Anschluss
InstallatIons- und bedIenungsanleItung Frischwasserstation Hydraulischer Anschluss Die hydraulischen Anschlüsse sind wie in den Kapiteln "Montage am Pufferspeicher" und "Wandmontage"beschrieben herzustellen. Rohrleitungswege zwischen Puffer und Station müssen so kurz wie möglich gehalten werden. Bei Verwendung unterschiedlicher Rohrleitungsmaterialien ist die Installationsfolge zu beachten um elektrochemische Korrosion zu vermeiden. -
Seite 10: Montage Der Zirkulationseinheit
Montage der Zirkulationseinheit Personen- und Sachschäden Im Zirkulationskreis ist eine Überdruck- bzw. Ausdehnungssicherheitseinrichtung vorzusehen. Im Zirkulationskreis ist bauseitig ein Spülanschluss zu verbauen. Elektrischer Anschluss der Zirkulationseinheit Lebensgefahr Elektroarbeiten dürfen nur vom qualifizierten Fachpersonal durchgeführt werden. Vor Öffnen der Frischwasserstation für Spannungsfreiheit sorgen. Örtliche Vorschriften beachten! Der elektrische Anschluss der Zirkulationseinheit ist der Betriebsart anzupassen. Satz- und Druckfehler sowie technische Änderungen vorbehalten. -
Seite 11: Betriebsarten Der Zirkulationseinheit
InstallatIons- und bedIenungsanleItung Frischwasserstation Betriebsarten der Zirkulationseinheit Zirkulations-Abschalttemperatur Bei Erreichen der Abschalttemperatur wird die Zirkulation deaktiviert. Eingestellte Temperatur an der Zirkulationseinheit (A) muss mind. 10 K unter der Warmwassertemperatur der Station liegen, damit ein Dauerbetrieb der Zirkulationseinheit ausgeschlossen werden kann Temperaturwahlschraube (A) auf die gewünschte Temperatur einstellen. Zirkulation manuell deaktivieren Funktionswahlschalter (C) auf "OFF"... -
Seite 12: Inbetriebnahme
Inbetriebnahme Sachschäden Frischwasserstation erst nach vollständiger Befüllung in Betrieb nehmen. • Überwurfmuttern auf Festigkeit überprüfen. • Anlage befüllen und auf Dichtheit prüfen. • Trink- und pufferwasserseitge Absperrhähne langsam öffnen um Druckschläge zu vermindern. • Spannungsversorgung herstellen. • Entlüftung und Spülung der Anlage: • Eine naheliegende Trinkwasser-Zapfstelle mit Stellung Warmwasser öffnen und den Thermostatkopf auf Maximum aufdrehen. •... -
Seite 13: Kein Heißes Frischwasser
InstallatIons- und bedIenungsanleItung Frischwasserstation Kein heißes Frischwasser Ursache Abhilfe Pufferwasser-Temperatur zu niedrig • Temperatur im Pufferspeicher erhöhen Ladepumpe fördert kein Pufferwasser • Pufferwasserstand überprüfen (Entnahme des Pufferwassers erfolgt am höchsten Punkt des Puffers) • Pufferkreis entlüften und Anlagendruck prüfen • Absperrhähne öffnen (Puffer- und Trinkwasserkreis) • Hydraulischen Widerstand zwischen Pufferspeicher und Frischwasserstation prüfen und ggf. -
Seite 14: Bohrplan Für Wandmontage
Bohrplan zur Wandmontage Satz- und Druckfehler sowie technische Änderungen vorbehalten. -
Seite 15: Übersicht Anschlüsse Fws+Hkg+Sst Frischwasserspeicher
InstallatIons- und bedIenungsanleItung Frischwasserstation Übersicht Anschlüsse FWS+HKG+SST Frischwasserspeicher Frischwasserstation Vorlauf Frischwasserstation heiß Rücklauf Frischwasserstation kühl Heizkreisgruppe Rücklauf Heizkreis Niedertemperatur kühl Vorlauf Heizkreis Niedertemperatur heiß Rücklauf Heizkreis Hochtemperatur kühl Vorlauf Heizkreis Hochtemperatur heiß Solarstation Vorlauf Kollektor heiß Rücklauf Kollektor kalt Satz- und Druckfehler sowie technische Änderungen vorbehalten. -
Seite 16: Kaskadenschaltung
Kaskadenschaltung 35 kPa 25 kPa Frischwasserstation - Modul 1 Pufferwasser Rücklauf Frischwasserstation - Modul 2 Pufferwasser Vorlauf Frischwasserstation - Modul 3 Warmwasser (max. 3 Module) Zirkulation Rücklauf (optional) Zirkulationseinheit (optional) Trinkwasser Zulauf Überstromventil Thermostateinstellungen Thermostatkopf TWW-Temperatur Hinweise Die Trinkwarmwasser(TWW)-Temperatur ist von der Pufferspeichertemperatur, der Zapfmenge und der Kaltwasser- temperatur abhängig. -
Seite 17: Notitzen
InstallatIons- und bedIenungsanleItung Frischwasserstation Notizen Satz- und Druckfehler sowie technische Änderungen vorbehalten. - Seite 18 Notizen Satz- und Druckfehler sowie technische Änderungen vorbehalten.
- Seite 19 InstallatIons- und bedIenungsanleItung Frischwasserstation Notizen Satz- und Druckfehler sowie technische Änderungen vorbehalten.
- Seite 20 Kontakt: Satz- und Druckfehler sowie technische Änderungen vorbehalten.
