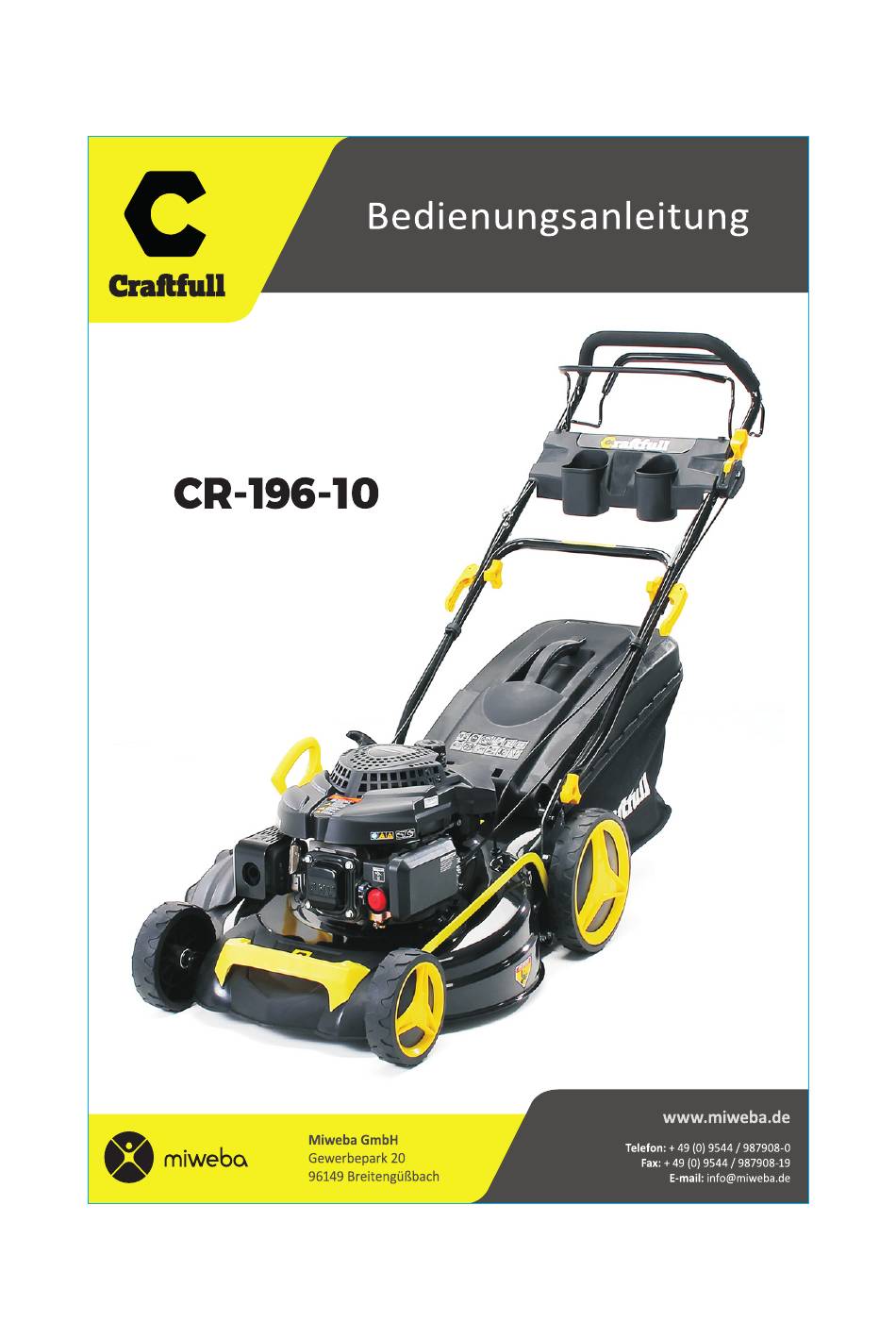

- Seite 1 Bedienungsanleitung Craffull CR-196-10 www.miweba.de Miweba GmbH Telefon: + 49 (0) 9544 / 987908-0 miweba Gewerbepark 20 Fax:+49 (0) 9544 / 987908-19 96149 Breitengüßbach E-mail: info@miweba.de 142*210m m 142*210mm...
- Seite 2 CraMu11 Originalbetriebsanleitung 21 Zoll Benzin Rasenmäher Selbstfahrend: CR-196-10 Benzinmotor:ZONGSHEN-XP200, 196cc, OHV, Einzelzylinder, 4-Takt ACHTUNG: Bitte lesen Sie vor Benutzung die Bedienungsanleitung gründlich durch. Sie ent- hält alle notwendigen Informationen zur sachgerechten Inbetriebnahme sowie Sicherheits- vorschriften. Achtung: Vor GebrauchAnleitung sorgfältig durchlesen.
-
Seite 3: Wartung
INHALTSVERZEICHNIS. BESCHREIBUNG 4 IN 1 FUNKTIONEN GRIFF ANORDNUNG ANPASSUNG DER SCHNITTHÖHE SICHERHEITSMAßNAHMEN INBETRIEBNAHME GETRIEBE SICHERHEITSVORSCHRIFTEN WARTUNG EXPLOSIONSANSICHT I-BESCHREIBUNG 2 Selbstfahrer 3 Superior Griff 4 Inferior-Griff I Motorsteuerleiste 5 Getriebe 6 Deck 7 Werkzeugkasten 8 Gashebel Seiten Abschluss-Board Seitenentladung-Grasfiihrungsbrett... - Seite 4 Mulcher 1 FUNKTIONEN Mulchen: Schließen Sie das Seiten-Abschluss-Board und tiigen Sie den Mul cher hinzu. (Abbildung C) Hintere Entladung mit Grasmnger: EntnehmenSie den Mulcher (Abb. C) und platzieren Sie den Grasfänger(Abb. B) Hintere Entladung ohne Grasfänger: EntnehmenSie den Mulcher (Abb. C) und schließenSie dasSeitenAbschluss-Board.
- Seite 5 Seitenentladung: EntnehmenSie den Mulcher (Abb. C) und das Seitenentladung-Grasfiihrungsbrett (Abb. D) Abbildungen 3-GRIFFANORDNUNG Öffnen Sie den Griff und schrauben Sie die Griffeile mit den beiden Schrauben und Kunststoff- muttern an. Setzen Sie den Rückstoßstarter auf der rechten Seite des Griffs und befestigen Sie das Kabel mit dem Kunststoftkragen.
- Seite 6 4-EINSTELLUNG DER SCHNITTHÖHE Höchstes Level NiedrigstesLevel 5-SICHERHEITSMAßNAHMEN Benutzen Sie den Rasenmäher immer mit dem Grasfänger und / Oder dem Deflektor in Position. Stoppen Sie den Motor, bevor Sie den Grasfinger leeren Oder die Schnitthöhe ändern. Führen Sie die Hinde Oder Füße nie unter den Rasenmäher Oder der Grasauswurffläche, wäh- rend der Motor läuft (Abb.
- Seite 7 6-BETRIEB Bevor Sie das Gerät benutzen, müssen Sie die Betriebsanleitung lesen. _AIR FILTER Motor ohneÖl geliefert: fügenSie0,6Liter Öl vor demstar- ten des Motors hinzu. MOTOR STARTEN: Sobalddie Maschineordnungsgemäß eingerichtetist, startenSie den Motor wie folgt: Setzen Sie den Hebel auf die START-Position Oder EntnehmenSie (N 3) und haltenSie esgegenden Superior-Griff, ziehenSie am Seilzugstarter bis Sie einen Widerstand fiihlen und ziehen dann kräftig.
- Seite 8 Für den selbstfahrenden Rasenmäher CR-196-lO Um auf selbstfahrendumzuschalten,müssenSie den Inferior-Hebel betätigen und ihn mit dem Bremshebel zusammen eingerastet lassen. (H) AVANCE 7-Getriebe Kontrollieren Sie oft dasSelbstfahr System.Polieren und schmierenSie die Zahnräderan den Rei- fen. Das Selbe gilt fiir die Kugellager. 8-Sicherheitsmaßnahmen Allgemeine Sicherheitsbedingungen Dieser Rasenmäherist ausschließlichfir dasMähen von Naturrasenvorgesehen.Benutzen Sie...
- Seite 9 Benutzen Sie den Rasenmäher n ur bei ausreichender Beleuchtung. Mähen Sie nicht bei RegenOderauf feuchtemRasen. BesondersAcht sollte bei Abhängenund Gefålle gegebenwerden. Mähen Sie quer zum Hang, niemals aufund SchaltenSie den Motor ab,wenn der Rasenmäher n icht gebrauchtOderbewegt wird. Heben Sie niemals das Heck an, wenn Sie den Motor starten und tun Sie niemals Ihre Hände und Füße unter das Deck Oder in das Entladungsbrett, wenn der Motor läuft.
- Seite 10 Lagern Sie den Rasenmäher niemals mit gefülltem Tank in einem Bereich, wo das Benzin an eine starke Wärmequelle Oder Feuer geraten kann. Lassen Sie den Motor abkühlen, bevor Sie den Rasenmäher lagern. um Brände zu vermeiden, sollte der Rasenmäher, i nsbesondere der Motor, der Schalldämpferund der Benzintank stetsgereinigt werden.
- Seite 11 Beim Wechselder Klinge muss sichergestelltwerden,dassdie Schneidekanten in die Richtung zeigen, in die sich der Motor dreht. Die Klingenschraube muss zu 3.7 K . gm (37Nm) mit einem dynamometrischen Werkzeug angezogen werden. BENUTZEN SIE NUR ORIGINAL ERSATZTEILE. ERSATZTEILE VON SCHLECHTER QUALI- TAT KÖNNEN SCHADEN AM RASENMÄHER...
- Seite 12 10-EXPLOSIONSANSICHT—HG53SMH-B Teilliste HG53SMH-B Nos. Part Name LM530S-40006 Deck LM530S-40045-01 Verbindungsstab LM530S-40185-01 Frontabdeck. LM480S-40087-01 Bumper 6SQDD08-25D Bolz LM480S-40020-01 Vorderradabdeckung 6SQDD06-12D Bolz. Unterlegscheibe LM480S-40202-01 LM480S-40210-01 Lager LM480S-40440-Ol Vorderrad LM480S-40202-02 Unterlegscheibe...
- Seite 13 -40440 — 02 Vorderrad Achse Schraub. LM480S-40206-01 LM480S-40334-01 Achsmanschette 6NH-06D Muttern Feder LM480S-40342-01 LM480S-40334 Buchse LM480S-40122 Antriebsriemenscheibe Schraube 6SLC06-10B 6NH-04D Muttern LM530S-40024 Gürteldecke Bolzen 6SBAD04-161) LM480S-40205 LM480S-40142-Ol KI ingenadapter LM530S-40231 Klinge Hintere Radabdeckung LM480S-40202 LM480S-40206-02 Unterlegscheibe LM480S-40181 Hintere Schallwand Mulcher LM480S-40354 Rechter Gang LM480s-40123...
- Seite 14 Schneidschraube LM480S-40206-06 LM480s-40440-06 Dreieckige Mutter LM480S-40342-02 Feder Schraube LM480S-40206-07 Getriebe-Halterung LM480S-40292-04 LM480S-40440-07 Getriebe Gürtel LM530S-40345-01 LM480S-40081-01 Seitenauswurfsachse LM480S-40141-01 Fester Seitenauswurf Feder LM480S-40342-04 LM530s-40101-01 Seitenentladungsabweiser LM530S-40181-001 Seitenentladungsabdeckung Rahmen LM480S-40292-02 LM480S-40186-01 Pressplatte LM530S-40304-01 Schloss LM480S_40440-08 Grasfänger LM480S-40020-04 Abgedichtete Abdeckung LM480S-40002-01 Griff A bdeckung LM480S-40181-05 LM480S-40007-Ol Kabelhalter...
