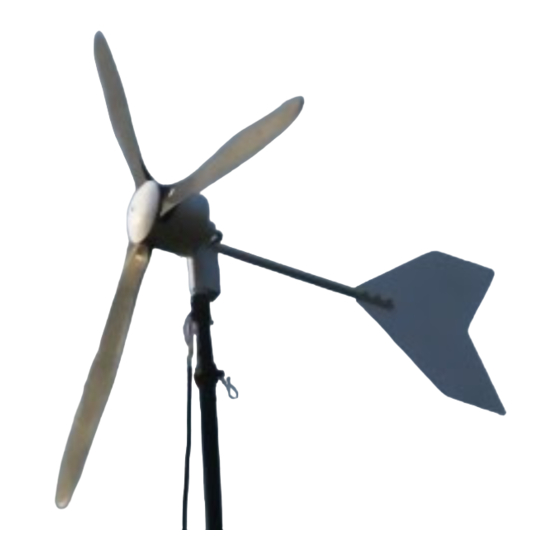

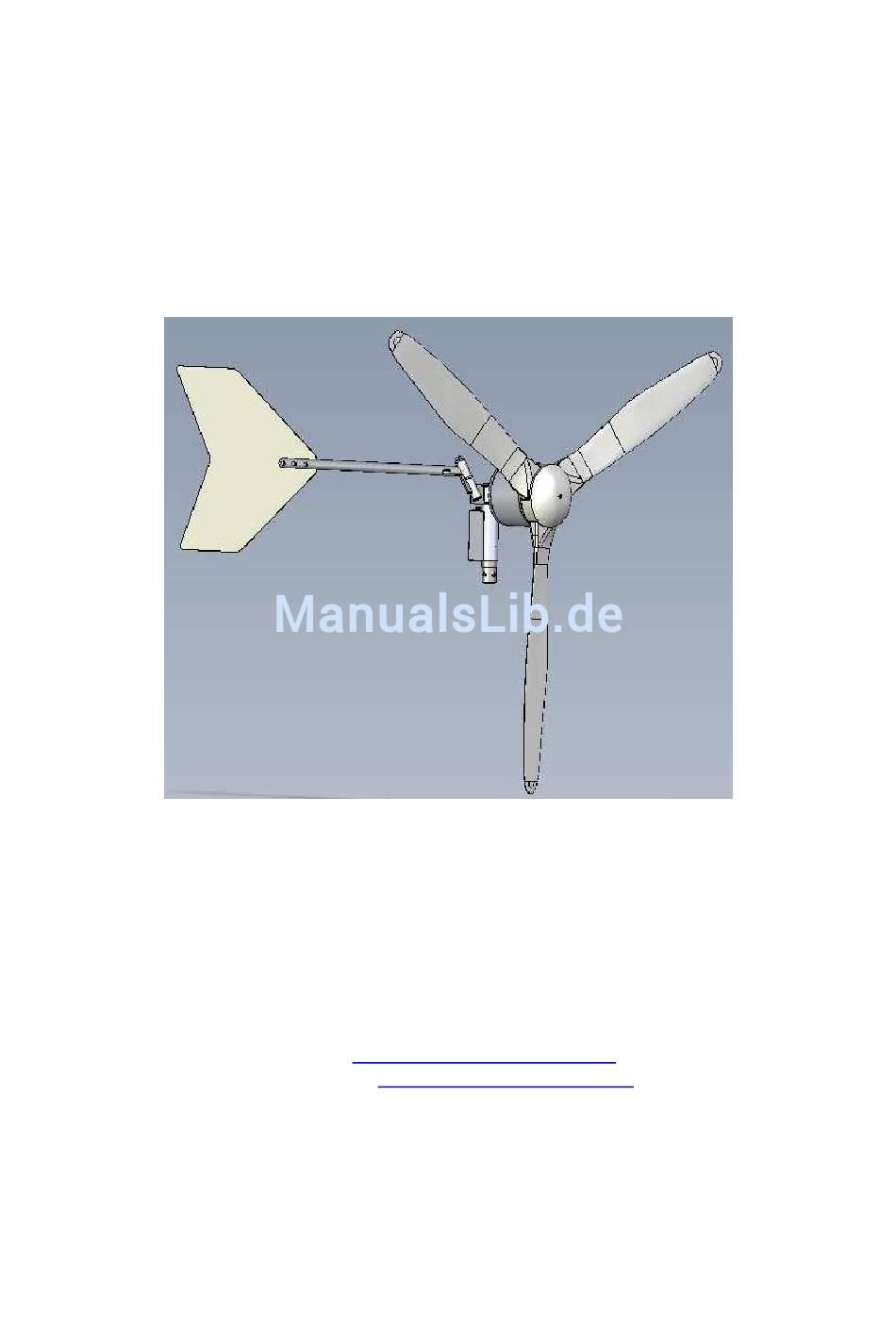

- Seite 1 Aufbau- und Bedienungsanleitung für Windgenerator Black 600 p r e e n t GmbH Taunusstrasse 24 a 63694 Limeshain / Himbach Deutschland E-Mail: info@preVent-germany.com Homepage: www.prevent-germany.com Phone: 06048 960010 Fax: 06048 960019 Stand 2009-03-10 - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise zu dem Windgenerator 2. Sicherheitshinweise 3. Technische Beschreibung der Anlage 4. Montage der Kleinwindkraftanlage 5. Anschluss an den Laderegler 6. Anschluss an einen Netzeinspeiseinverter 7. Fehlersuche 8. Kontrollen und Wartungsaufgaben 9. CE Bescheinigung und Garantiebedingungen... - Seite 3 Für den Kauf der Kleinwindkraftanlage Black 600, danken wir Ihnen. Sie haben ein sehr hochwertiges Produkt gekauft, welches sich deutlich von den Produkten der Wettbewerber abhebt. So sind die Windgeneratoren der Black Serie ohne ein magnetisches Rastmoment und Haltemomment, was ein Anlaufen der Windgeneratoren, schon bei einer Windgeschwindigkeit von 0, 8 m/s erlaubt.
- Seite 4 Diese Informationen, werden als verlässlich erachtet, der Hersteller übernimmt jedoch keinerlei Verantwortung für Ungenauigkeiten oder Auslassungen. Der Nutzer dieser Information sowie des Produktes, trägt die volle Verantwortung und das Risiko. Alle Spezifikationen sind ohne weitere Mitteilungen veränderbar. Windgeneratoren, müssen wie andere elektrische Geräte und Quellen, elektrischer Energie, den örtlichen und staatlichen Bestimmungen, Normen, Richtlinien und Gesetzen entsprechen.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Windgeneratoren sind durch die hohe Drehzahl und die erzeugende Spannung, leider nicht ungefährlich, daher lesen Sie mit großer Aufmerksamkeit diese Sicherheitshinweise: Mechanische Gefahren: Eine große Gefahr, stellt der sich drehende Rotor da, ab einer gewissen Windgeschwindigkeit, wird dieser sogar transparent, so dass die Gefahr dadurch nicht erkannt wird. - Seite 6 niemals unisolierte Kabelenden an. Achten Sie darauf, dass ein unisoliertes Kabel Schäden anrichten kann. Die Kabel, Verbindungselemente, Schalter und andre elektrische Komponenten, müssen ausreichend im Querschnitt dimensioniert sein, damit die Kabel sich nicht erwärmen und es evtl. zu einem Brand kommen kann. Der maximale Strom in dem Kabel, kann bei der 600 Watt Anlage in 12 Volt, bis zu 50 Ampere betragen.
-
Seite 7: Technische Beschreibung Der Anlage
Technische Beschreibung der Anlage Position Beschreibung Anzahl Windfahne Sprengring und Unterlegscheibe Schraube M 10 Nylonschraube als Anschlag für die Windfahne Generatoraufnahme Generator Rotorblätter aus Carbon Nylon Aluminium Hub Unterlegscheibe M 8 Federscheibe M 8 Schrauben M 8 x 45 Spinner Schraub M 8 x 45 Mast, nicht im Lieferumfang enthalten. - Seite 8 Die Windgeneratoren der Black Serie, nutzen die im Wind enthaltene kinetische Energie. Durch die Rotorblätter, wird diese Energie in eine Drehbewegung umgesetzt und im Generator wird diese dann in einen Dreiphasenwechelstrom gewandelt. Die im Wind gespeicherte Energie, nimmt in der dritten Potenz, zu der Windgeschwindigkeit zu, so ist bei der doppelten Windgeschwindigkeit, die 8 fache Energie zu erwarten.
-
Seite 9: Montage Der Kleinwindkraftanlage
Montage der Kleinwindkraftanlage Bevor Sie die Kleinwindkraftanlage montieren, sollten Sie den passenden Aufstellungsort bei Ihnen finden. Dies ist meist die schwierigste Aufgabe bei der Installation des Windgenerators. Kleine Windmessanlagen, helfen Ihnen dabei nicht wirklich weiter, da je kleiner der Rotor ist diese Ihnen auch die Windgeschwindigkeit in den Verwirbelungen anzeigt. - Seite 10 Ist nun der passende Ort für eine Installation gefunden, muss der Mast ausgesucht werden. Da der Mast recht hoch sein sollte, wäre es sinnvoll, das man den Mast so ausführt, das man zu Wartungsarbeiten an den Windgenerator kommt, also am besten klappbar mit einem Gegengewicht wie eine Schranke.
- Seite 11 Montieren Sie den Spinner mit der 45mm langen Schraube in die Gegenplatte, ziehen Sie diese Schraube bitte nicht zu fest an. Es fehlt nun nur noch die Windfahne am Windgenerator. Die Windfahne dient nicht nur dafür den Windgenerator automatisch in den Wind zu richten sondern beim Black 600 auch den Windgenerator...
- Seite 12 vor Überlast zu schützen. Die Windfahne dreht sich dazu bei einer zu großen Windlast, ca. bei 550 Watt langsam aus dem Wind heraus. Dafür ist es wichtig, dass die Windfahne richtig montiert ist. Die Windfahne muss immer in der Lage sein, sich seitlich einfach zu verstellen.
- Seite 13 Den richtigen Adernquerschnitt, entnehmen Sie bitte den folgenden Tabellen 12 Volt Entfernung vom 10.6 10.7-17.6 17.7- 28.3- 44.2- 68.1- Windgenerator zu dem 28.2 44.1 68.1 Laderegler in m Kabelquerschnitt in mm² 24 Volt Entfernung vom 10.6 10.7-17.6 17.7 28.3 42.3 70.7- Windgenerator zu dem 112.9...
- Seite 14 Richten Sie jetzt den Mast auf und richten Sie den Mast so aus, dass dieser lotrecht steht. Ein schief stehender Mast oder ein Mast welcher sich zu stark im Wind beugt, belastet die Mechanik des Windgenerators mehr als gewünscht. Nachdem der Mast ausgerichtet ist, sollte dieser verspannt werden.
-
Seite 15: Anschluss Des Ladereglers
Anschluss des Ladereglers Der Laderegler muss vor der Inbetriebnahme programmiert werden. Zum Anschluss eines Netzwechselrichters, beachten Sie bitte die Bedienungs- und Installationsanleitung des Netzwechselrichters, Achten Sie darauf, das die meisten Netzwechselrichter eine Gleichspannung benötigen und gegen Überspannung geschützt werden müssen. Bei uns im Onlineshop, gibt es passende Netzwechselrichter und auch einen passenden Überspannungsschutz. - Seite 16 Die Linke LED (Brake) signalisiert Ihnen, dass der Laderegler die elektronische Bremse Aktiviert hat. Mit der mittleren LED (Charge) wird Ihnen mitgeteilt, dass der Laderegler bereit ist, die Batterie zu Laden. Bei der rechten LED (Load) wird Ihnen angezeigt, das die eingestellte Unterspannung, nicht mehr unterschritten ist.
- Seite 17 Ist der Laderegler richtig angeschlossen, kann die manuelle Bremse gelöst werden. Hat die Bremse sich dann gelöst, beginnt sich der Windgenerator schneller zu drehen, bis das die Ladung beginnt. In diesem Fall, dürfen die Batteriekabel auch nicht zu Messzwecken entfernt werden, dies zerstört den Laderegler. Wenn Sie den Stromfluß...
- Seite 18 Bei dem Punkt Charge off, sollen Sie mit der + und – Taste, die Ladeschlussspannung Ihrer Batterien einstellen, beachten Sie bitte dazu die Angaben des Batteriehersteller, die Ladeschlussspannung kann je nach Batterietyp zwischen 12 und 15 Volt liegen. Charge soll Ihnen Anzeigen, wie viel Amperestunden in de Batterie geladen wurden. Dieser Wert, soll Ihnen nur als Relation dienen, da nur alle 10 Sekunden die Informationen des Ladereglers abgefragt werden.
- Seite 19 damit die Ladeschlussspannung nicht zu schnell erreicht wird, schaltet man im oberen Bereich einfach eine Last dazu, so bleibt die Bremse länger deaktiviert. In dieser Einstellung können Sie erkennen, wie viel Strom der Verbraucher gerade benötigt. Mit + und – können Sie einstellen, bei welchem Strom der Windgenerator abgebremst werden soll.
-
Seite 20: Anschluss Eines Netzwechselrichters
Anschluss eines Netzwechselrichters Zum Anschluss eines Netzwechselrichters, beachten Sie bitte die Bedienungs- und Installationsanleitung des Netzwechselrichters, Achten Sie darauf, das die meisten Netzwechselrichter eine Gleichspannung benötigen und gegen Überspannung geschützt werden müssen. Bei uns im Onlineshop, gibt es passende Netzwechselrichter und auch einen passenden Überspannungsschutz. Der Windgenerator sollte über einen manuellen Stoppschalter verfügen, dieser darf den Windgenerator aber nicht in den Kurzschluss setzen sondern muss den Windgenerator über einen Widerstand abbremsen. -
Seite 21: Kontrollen Und Wartungsaufgaben
Bevor Sie den Hersteller kontaktieren wegen eines nicht zufrieden stellenden Ergebnisses, messen Sie bitte die folgenden Parameter und teilen Sie diese dem Hersteller bei Ihrer Beanstandung folgende Informationen mit: 1. Wie hoch ist die Windgeschwindigkeit 2. Wie hoch ist der Mast 3. - Seite 22 Pflege des Windgenerators Es gibt beim Autozubehörhandel, ein Unterbodenschutzwachs, dies ist Transparent, bis leicht gelblich. Sprühen Sie einen alten Putzlappen damit reichlich ein und Putzen Sie den Windgenerator damit ab. Der bleibende Wachsfilm, schützt den Windgenerator vor Witterungseinflüssen und der UV Strahlung, reiben Sie damit auch die Rotorblätter und den Spinner ein.
-
Seite 23: Gewährleistung
Gewährleistung Die preVent GmbH gewährleistet, dass dieses Gerät innerhalb von 24 Monaten, ab dem Datum des Erwerbes von der preVent GmbH, keine Material- und Verarbeitungsfehler aufweißt, die die Funktion des Windgenerators beeinträchtigt. Sollten in diesem Zeitraum Mängel erkannt werden, sind diese unmittelbar der preVent GmbH mitzuteilen. - Seite 24 Beauforttabelle Bezeichnung km/h knoten Auswirkung im Binnenland Windstärke 0 - 0,2 0 - 0,8 0 - 0,6 0 - 0,5 Stille Rauch steigt gerade empor Rauch zeigt Wind an, Windfahne noch 0,3 - 1,5 0,9 - 5,5 0,7 - 3,5 0,6 - 3,0 Leiser Zug nicht Wind im Gesicht fühlbar, Windfahne...
