Milesight Smart Button Benutzerhandbuch
Mit lorawan
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Milesight Smart Button

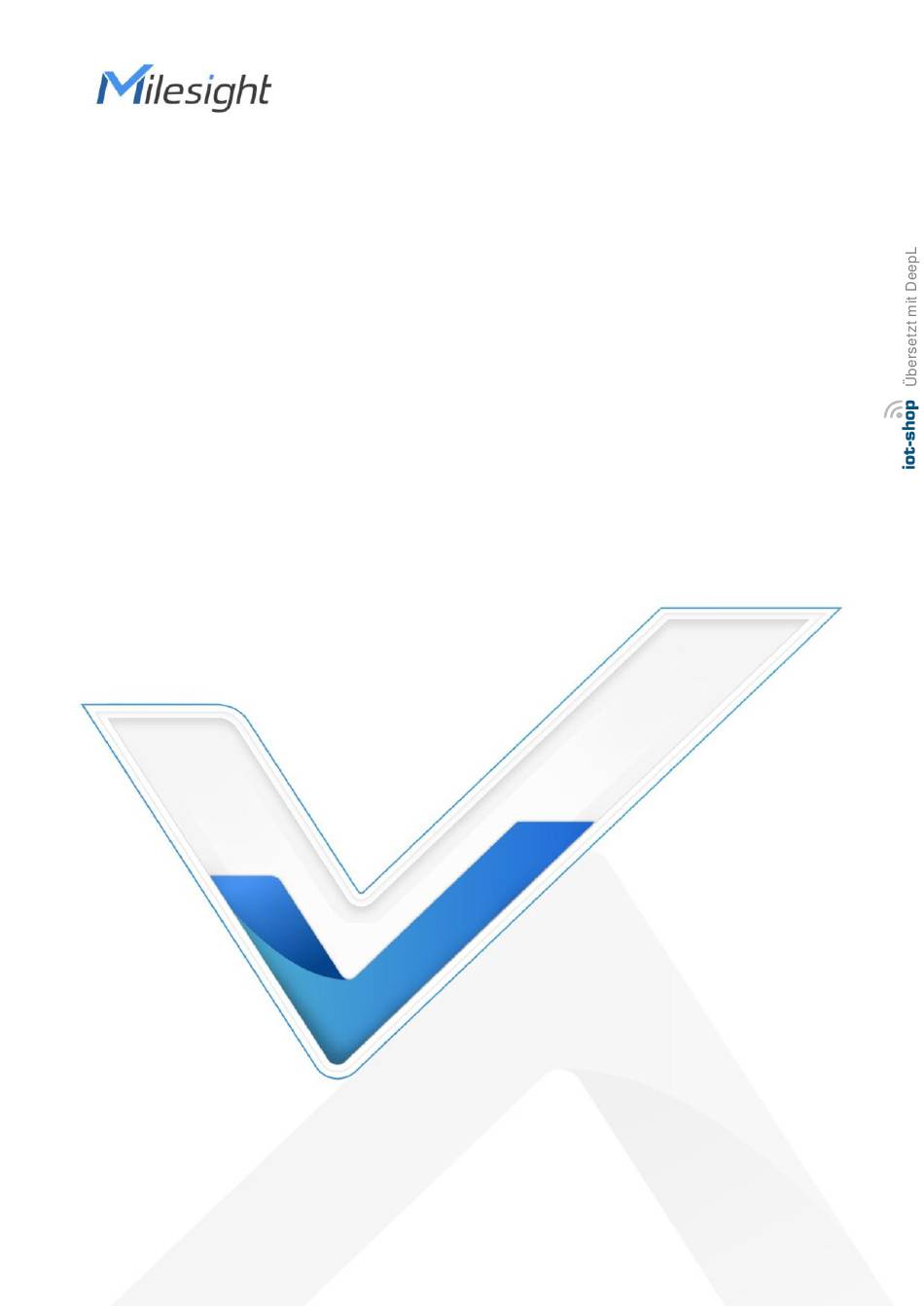

- Seite 1 Smart Button ® Mit LoRaWAN WS101 Benutzerhandbuch...
- Seite 2 Sicherheitsvorkehrun Milesight übernimmt keine Verantwortung für Verluste oder Schäden, die durch Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung entstehen. ❖ Das Gerät darf in keiner Weise verändert werden. ❖ Um die Sicherheit des Geräts zu gewährleisten, ändern Sie bitte das Passwort bei der ersten Konfiguration.
- Seite 3 Revisionsverlauf Datum Dokumentvers Beschreibung 12. Juli 2021 V 1.0 Erstversion LoRa D2D-Controller-Funktion hinzugefügt; Alarmintervall bei niedrigem Ladezustand 7. Dezember 2021 V 1.1 löschen, Gerät nur einmalige Uplinks, wenn der Batteriestand unter 10 % liegt.
-
Seite 4: Inhaltsverzeichnis
Inhalt Produkteinführung ..............................5 Übersicht ..............................5 Funktionen ..............................5 Hardware Einführung .............................5 Packliste ...............................5 Hardware-Übersicht ............................6 Abmessungen..............................6 LED-Muster ..............................6 Bedienungsanleitung..............................7 Tastenmodus..............................7 NFC-Konfiguration...........................7 LoRaWAN-Einstellungen.........................8 Allgemeine Einstellungen........................10 LoRa D2D-Einstellungen........................11 Wartung ................................12 3.6.1 Aktualisierung ...........................12 3.5.2 Sicherung............................12 3.5.3 Auf Werkseinstellungen zurücksetzen....................13 Installation................................14 Geräte-Nutzlast..............................14 Grundlegende Informationen........................14 Schaltflächenmeldung ..........................15 Downlink-Befehle ............................16... -
Seite 5: Produkteinführung
-basierter Smart Button für drahtlose Steuerungen, Auslöser und Alarme. WS101 unterstützt mehrere Druckaktionen, die alle vom Benutzer definiert werden können, um Geräte zu steuern oder Szenen auszulösen. Außerdem bietet Milesight auch eine Version mit rotem Knopf an, die in erster Linie für Notfälle verwendet wird. -
Seite 6: Hardware-Übersicht
Hardware-Übersicht Abmessungen (mm) LED-Muster WS101 verfügt über eine LED-Anzeige zur Anzeige des Netzwerkstatus und eine Reset- -Taste. Wenn die Taste gedrückt wird, leuchtet gleichzeitig die Anzeige auf. Eine rote Anzeige bedeutet, dass das Netzwerk nicht registriert ist, während eine grüne Anzeige bedeutet, dass das Gerät im Netzwerk registriert ist. -
Seite 7: Bedienungsanleitung
Ziehen Sie die Batterieisolierfolie heraus, um das Gerät einzuschalten. Die Anzeige leuchtet beim Einschalten des Geräts 3 Sekunden lang grün. Laden Sie die App „Milesight ToolBox“ aus Google Play oder dem App Store herunter und installieren Sie sie. Aktivieren Sie NFC auf Ihrem Smartphone und öffnen Sie Milesight ToolBox. -
Seite 8: Lorawan-Einstellungen
Wenn das Smartphone die Konfigurationen nicht über NFC lesen/schreiben kann, entfernen Sie das Telefon und versuchen Sie es erneut. WS101 kann auch mit der ToolBox-Software über einen speziellen NFC-Leser von Milesight IoT konfiguriert werden. Sie können es auch über die TTL-Schnittstelle im Gerät konfigurieren. - Seite 9 Geräte verfügen. Bitte wenden Sie sich an Ihren Vertriebsmitarbeiter, wenn Sie vor dem Kauf zufällige App-Schlüssel benötigen. Wählen Sie den OTAA-Modus, wenn Sie Milesight IoT Cloud zur Verwaltung von Geräten verwenden. Nur der OTAA-Modus unterstützt den Rejoin-Modus. LoRaWAN-Frequenzeinstellungen: Gehen Sie zu „Einstellungen->LoRaWAN-Einstellungen“ der ToolBox-App, um die unterstützte Frequenz auszuwählen und Kanäle für die Übertragung von Uplinks auszuwählen.
-
Seite 10: Allgemeine Einstellungen
1-40, 60: Aktivierung von Kanal 1 bis Kanal 40 und Kanal 60 Alle: Aktivierung aller Kanäle Null: Gibt an, dass alle Kanäle deaktiviert sind Hinweis: Für das Modell -868M ist die Standardfrequenz EU868; für das Modell -915M ist die Standardfrequenz AU915. Allgemeine Einstellungen Gehen Sie zu „Gerät->Einstellungen->Allgemeine Einstellungen“... -
Seite 11: Lora D2D-Einstellungen
Ändern Sie das Passwort für die ToolBox-App, um auf dieses Gerät zuzugreifen. LoRa D2D-Einstellungen Das LoRa D2D-Protokoll wurde von Milesight entwickelt und dient zur Einrichtung der Übertragung zwischen Milesight-Geräten ohne Gateway. Wenn die LoRa D2D-Einstellung aktiviert ist, kann WS101 als LoRa D2D-Controller fungieren, um Steuerbefehle zum Auslösen von LoRa D2D-Agent-Geräten zu... -
Seite 12: Wartung
Wartung 3.6.1 Upgrade Laden Sie die Firmware von der Milesight-Website auf Ihr Smartphone herunter. Öffnen Sie die ToolBox-App und klicken Sie auf „Durchsuchen“, um die Firmware zu importieren und das Gerät zu aktualisieren. Hinweis: Während des Upgrades werden keine Vorgänge in ToolBox unterstützt. -
Seite 13: Auf Werkseinstellungen Zurücksetzen
Hinweis: Schieben Sie das Vorlagenelement nach links, um die Vorlage zu bearbeiten oder zu löschen. Klicken Sie auf die Vorlage, um die Konfigurationen zu bearbeiten. 3.5.3 Auf Werkseinstellungen zurücksetzen Bitte wählen Sie eine der folgenden Methoden, um das Gerät zurückzusetzen: Über die Hardware: Halten Sie die Reset-Taste länger als 10 Sekunden gedrückt. -
Seite 14: Installation
Typ2 Daten2 Kanal 3 1 Byte 1 Byte N Bytes 1 Byte 1 Byte M Byte 1 Byte Beispiele für Decoder finden Sie unter https://github.com/Milesight-IoT/SensorDecoders. Grundlegende Informationen WS101 meldet grundlegende Informationen zur Taste, sobald es sich mit dem Netzwerk verbindet. -
Seite 15: Tastenmeldung
Kanal Beschreibung 01 (Protokollversion) 01=> V1 08 (Geräte-SN) 12 Ziffern 09 (Hardwareversion) 01 40 => V1.4 0a (Softwareversion) 01 14 => V1.14 0b (Eingeschaltet) Gerät ist eingeschaltet 0f (Gerätetyp) 00: Klasse A, 01: Klasse B, 02: Klasse C Beispiel: ff0bff ff0101 ff086538b2232131 ff090100 ff0a0102 ff0f00 Kanal Wert Kanal... -
Seite 16: Downlink-Befehle
ff 2e 01 Kanal Wert 2e (Tastenmeldung) 01 => kurzes Drücken Downlink-Befehle WS101 unterstützt Downlink-Befehle zur Konfiguration des Geräts. Der Anwendungsport ist standardmäßig 85. Kanal Beschreibung 03 (Berichtsintervall festlegen) 2 Bytes, Einheit: s Beispiel: Meldeintervall auf 20 Minuten einstellen. ff03b004 Kanal Wert b0 04 =>...
