Fluke 196C Bedienungshandbuch Seite 43

Verwenden der Externen Triggerung zum starten
oder stoppen der Scope Record-funktion
Zum Aufzeichnen eines elektrischen Ereignisses, das
einem Fehler zugrunde liegt, ist es eventuell sinnvoll, die
Aufzeichnung durch ein externes Triggersignal zu starten
und zu stoppen:
Start on Trigger zum Starten der Aufzeichnung; die
Aufzeichnung stoppt, wenn der tiefe Speicher voll ist
Stop on Trigger zum Stoppen der Aufzeichnung.
Run When Triggered zum Fortsetzen der Aufzeichnung,
so lange im Modus View All ein nächster Trigger innerhalb
von 1 Division folgt.
Fahren Sie zum Einstellen des Meßgeräts wie folgt ab
Schritt 3 des vorigen Abschnitts fort:
4 Führen Sie das aufzuzeichnende Signal dem
roten BNC-Eingang A zu. Führen Sie dem roten
und dem schwarzen externen Triggereingang (4
mm) ein Triggersignal zu. Siehe Abbildung 19.
Scope Record mit externer Triggerung.
Aufzeichnen von Oszilloskop-Signalformen im Tiefspeicher (Scope Record)

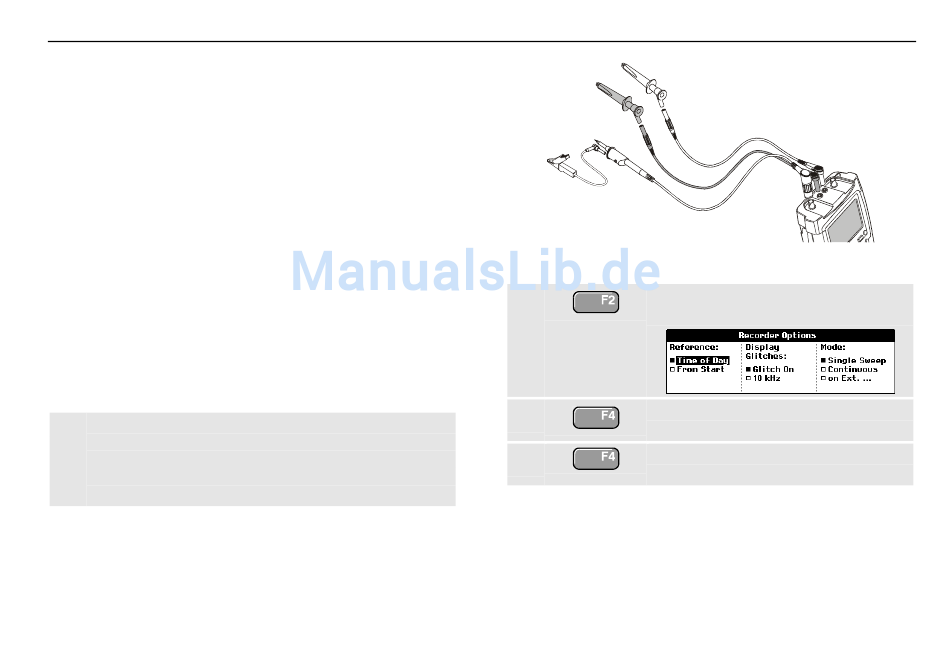

Abbildung 19. Scope Record mit Externer Triggerung
5
6
7
Verwendung der Recorder-Funktionen
Öffnen Sie das Menü Recorder
Options (Aufzeichnungs-Optionen).
Springen Sie zur Option Display
Glitches:.
Springen Sie zur Option Mode:
(Betriebsart).
3
35
