Panther iQ-Load 5000 Plus Bedienungsanleitung
Verwandte Anleitungen für Panther iQ-Load 5000 Plus
Inhaltszusammenfassung für Panther iQ-Load 5000 Plus

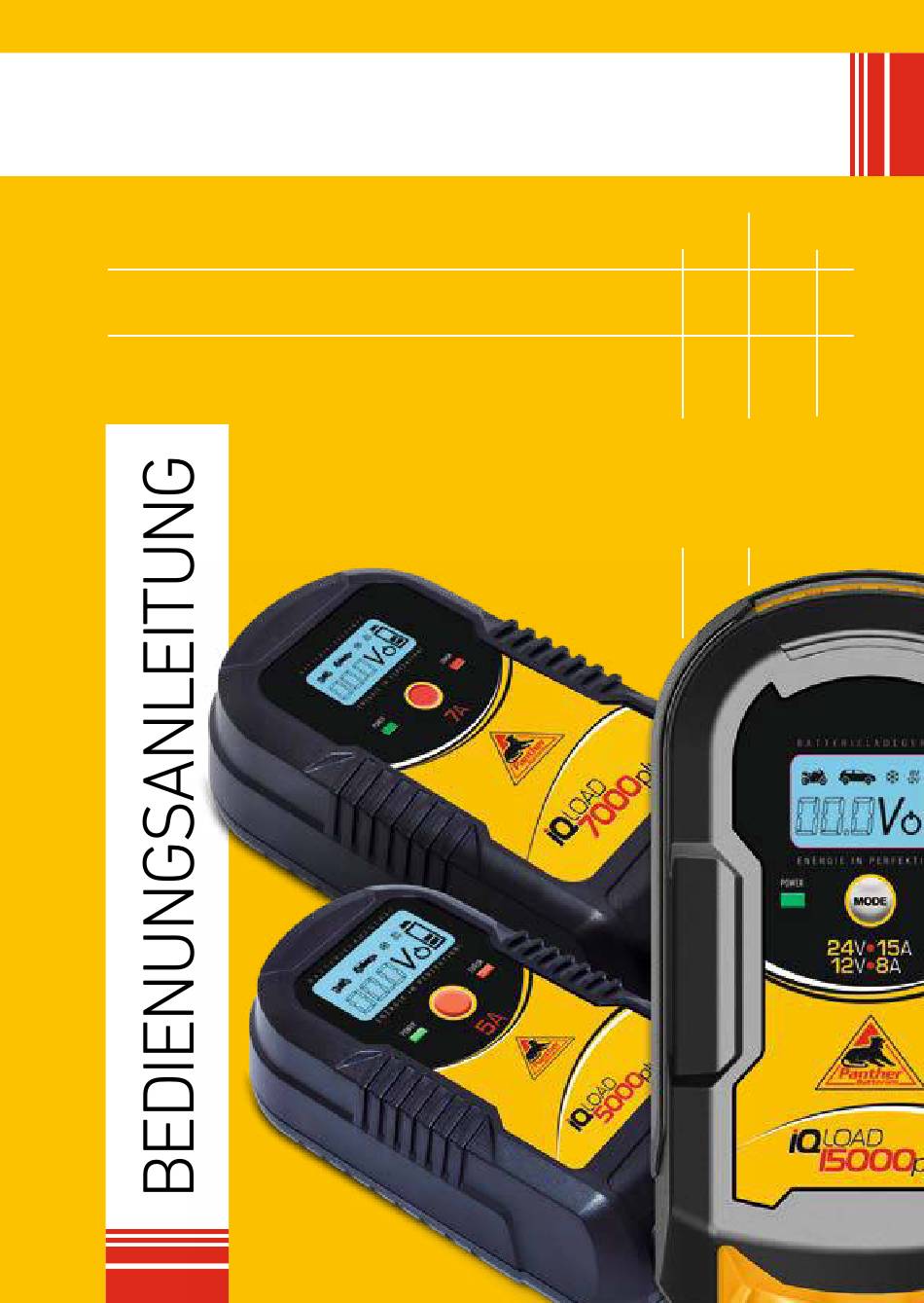

- Seite 1 5000 Plus iQ-Load 7000 Plus iQ-Load 15000 Plus ART. NR | ZB.IQL5000 ART. NR | ZB.IQL7000 ART. NR | ZB.IQL15000...
- Seite 2 BEDIENUNGSANLEITUNG Achtung! Das Ladegerät dient ausschließlich zum Aufladen von offenen und geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien). Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physikalischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und mangels Wissen benutzt zu werden. Verwenden Sie das Gerät nicht in Räumen, in denen explosive oder brennbare Stoffe lagern (z.
-
Seite 3: Allgemeine Warn- Und Sicherheitshinweise Für Ladegeräte
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Allgemeine Warn- und Sicherheitshinweise für Ladegeräte Bestimmungsgemäßer Gebrauch Das Ladegerät dient ausschließlich zum Aufladen von offenen und geschlosse- nen, wartungsfreien Blei-Säure-Akkus (Batterien), wie diese beispielsweise in Autos, LKW, Motorräder oder Schiffen verbaut sind z. B.: •... -
Seite 4: Allgemeine Sicherheitshinweise
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Allgemeine Sicherheitshinweise Lesen Sie sich die Sicherheitshinweise und alle Anweisungen in diesem Hand- buch vor Erstinbetriebnahme des Ladegerätes durch. Missachtung der Sicher- heitshinweise und Anweisungen können schwere Verletzungen, elektrischen Schlag oder Brand zur Folge haben. Bewahren Sie dieses Handbuch für die Zukunft auf und geben es zusammen mit dem Ladegerät an Dritte weiter. -
Seite 5: Explosions- Und Brandgefahr
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Explosions- und Brandgefahr • Verwenden Sie das Gerät nicht in Räumen, in denen explosive oder brennbare Stoffe lagern (z. B. Benzin oder Lösungsmittel). • Das Ladegerät sowie dessen Zubehör ist nicht für den Einsatz in Bereichen be- stimmt, die unter die ATEX Richtlinie fallen (ATmosphères Explosibles –... - Seite 6 IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Stromschlaggefahr • Verwenden Sie keine beschädigten Geräte oder Zubehörteile. Beschädigungen des Netzkabels, des Geräts oder der Ladekabel erhöhen das Risiko eines Stromschlags erheblich. • Ziehen Sie das Netzkabel des Ladegerätes immer nur am Stecker aus der Steckdo- se.
-
Seite 7: Verletzungsgefahr
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Verletzungsgefahr Beschädigte, gefrorene und nicht wiederaufladbare Batterien dürfen niemals an das Ladegerät Angeschlossen werden. Beachten Sie vor der Verwendung des Ladegeräts die Bedienungsanleitung und alle Sicherheitsanweisungen der aufzuladenden Batterie und des jeweiligen Fahrzeugs. - Seite 8 IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus iQ-Load Plus Family A - Gerätegehäuse B - 230V Netzkabel (flach) C - Komfort-Steckanschluss D - LCD Dosplay E - Multifunktionstaste F - Power-Leuchte G - Fehler/Error-Leuchte...
-
Seite 9: Technische Daten
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Technische Daten iQ-Load 5000+ iQ-Load 7000+ iQ-Load 15000+ 220–240 VAC, 50–60 Hz Netzwechselspannung 0,5 A - 1 A Netzstrom -20°C bis +40°C Umgebungstemperatur (Ausgangsleistung wird bei hohen Temperaturen automatisch reduziert) Bleisäure Batterie (wartungsfrei und offen, Ca/Ca), AGM, VRLA, Batterietypen SLA, GEL von 2 Ah... -
Seite 10: Funktionen
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Funktionen Die Ladegeräte verfügen über eine fortschrittliche und effiziente Mikroprozessor- Laderegelung. Diese umfasst vollautomatische Diagnose-, Rettungs-, Lade - und Wartungs-/ Ladeerhaltungsfunktionen. Ein Ausbau- und oder abklemmen der zu ladenden Batterie vom Fahrzeug ist nicht erforderlich. -
Seite 11: Ladestufenbeschreibung
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Ladestufenbeschreibung Die Ladegeräte verfügen über eine 9-stufige, Mikroprozessor gesteuerte Laderege- lung. Die Ladestufen werden automatisch und dem Batteriezustand entsprechend angesteuert: Hinweis Die folgenden Werte beziehen sich auf eine 12 Volt Batterie! Bei 6Volt bzw. - Seite 12 IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Ladestufenbeschreibung • Stufe 5 – Hauptladephase (CC1 bis CC3) Die zur Verfügung gestellte Stromstärke wird analog zur ansteigenden Spannung in drei Stufen reduziert. Diese Phase endet mit dem Erreichen einer Ladespannung von 14,6 Volt.
-
Seite 13: Verpackungsinhalt
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Verpackungsinhalt Prüfen Sie unmittelbar nach dem Kauf und vor inbetriebnahme den Verpackungs- inhalt. Die Verpackung muss folgende Teile beinhalten: 1 x Ladegerät [1] 1 x Polklemmenadapter [2] 1 x Ringösenadapter [3] 1 x Zigarettenanzünderadapter [4] * außer IQ-LOAD 15000 Plus 1 x Verlängerung [5]... -
Seite 14: Vor Dem Gebrauch
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Vor dem Gebrauch Warnung! Lesen und verstehen Sie vor Gebrauch des Ladegerätes und dessen Zubehör diese Bedienungsanleitung sowie die Bedienungsanleitung der zu ladenden Batterie und des Fahrzeugs in dem die zu ladende Batterie verbaut ist. •... -
Seite 15: Displaybeschreibung
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Display Beschreibung iQ-Load Plus Family Motorrad Symbol: Auswahl bei Batterien mit geringer Kapazität (siehe technische Daten) Fahrzeug Symbol: Auswahl bei Batterien mit normaler Kapazität (siehe technische Daten) Schneeflocken Symbol: Auswahl bei sehr niedrigen Umgebungstemperaturen (nahe bzw. -
Seite 16: Ladegerät Anschließen
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Ladegerät anschließen Hinweis Das Ladegerät ist so konzipiert, dass ein Ausbau und oder abklemmen der zu ladenden Batterie vom Fahrzeug nicht erforderlich ist.. Verbinden Sie zunächst das beiliegende Anschlusszubehör (Polklemmen, Ringösen- Festanschluss oder Bordsteckdose/Zigarettenanzünder Adapter) mit dem Steckan- schluss am Ladegerät. -
Seite 17: Verlängerung
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Verlängerung (5) Die beiliegende Verlängerung kann mit jedem der oben genannten Anschlussadap- ter im Bedarfsfall kombiniert werden. Achten Sie beim Einstecken auf einen festen Sitz der Steckverbindungen. Ladevorgang beginnen Verbinden Sie den Netzstecker des Ladegeräts mit einer 230V-Netzsteckdose. Sobald das Ladegerät angeschlossen ist, leuchtet die LED „Power“... -
Seite 18: Ladevorgang Beenden
IQ-LOAD 5000 Plus IQ-LOAD 7000 Plus IQ-LOAD 1 5000Plus Ladedauer Die Ladedauer einer Batterie wird von unterschiedlichen Faktoren bestimmt und kann daher nicht pauschal an den technischen Eckwerten (Spannung- V und Kapa- zität- Ah) der Batterie festgemacht werden. Mehrere Faktoren, wie z.B. verbliebene Restladekapazität, Umgebungstemperatur, alterungsbedingte Aufnahmekapazität, haben hierbei erheblichen Einfluss. -
Seite 19: Pflege, Reinigung Und Wartung
Pflege, Reinigung und Wartung • Nach dem Sie das Ladegerät von der Batterie abgeklemmt haben, reinigen Sie bitte die Ladeadapter jedes Mal nach Beendigung des Ladevorgangs. • Entfernen Sie hierbei Schmutz und Feuchtigkeit von den Ladeadaptern. Dies dient dazu, um einen optimalen elektrischen Kontakt sicherzustellen und Korrosionsschä- den an den Ladeadaptern zu vermeiden. - Seite 20 ART. NR | ZB.IQL5000 ART. NR | ZB.IQL7000 ART. NR | ZB.IQL15000 Version 1. 2018...
