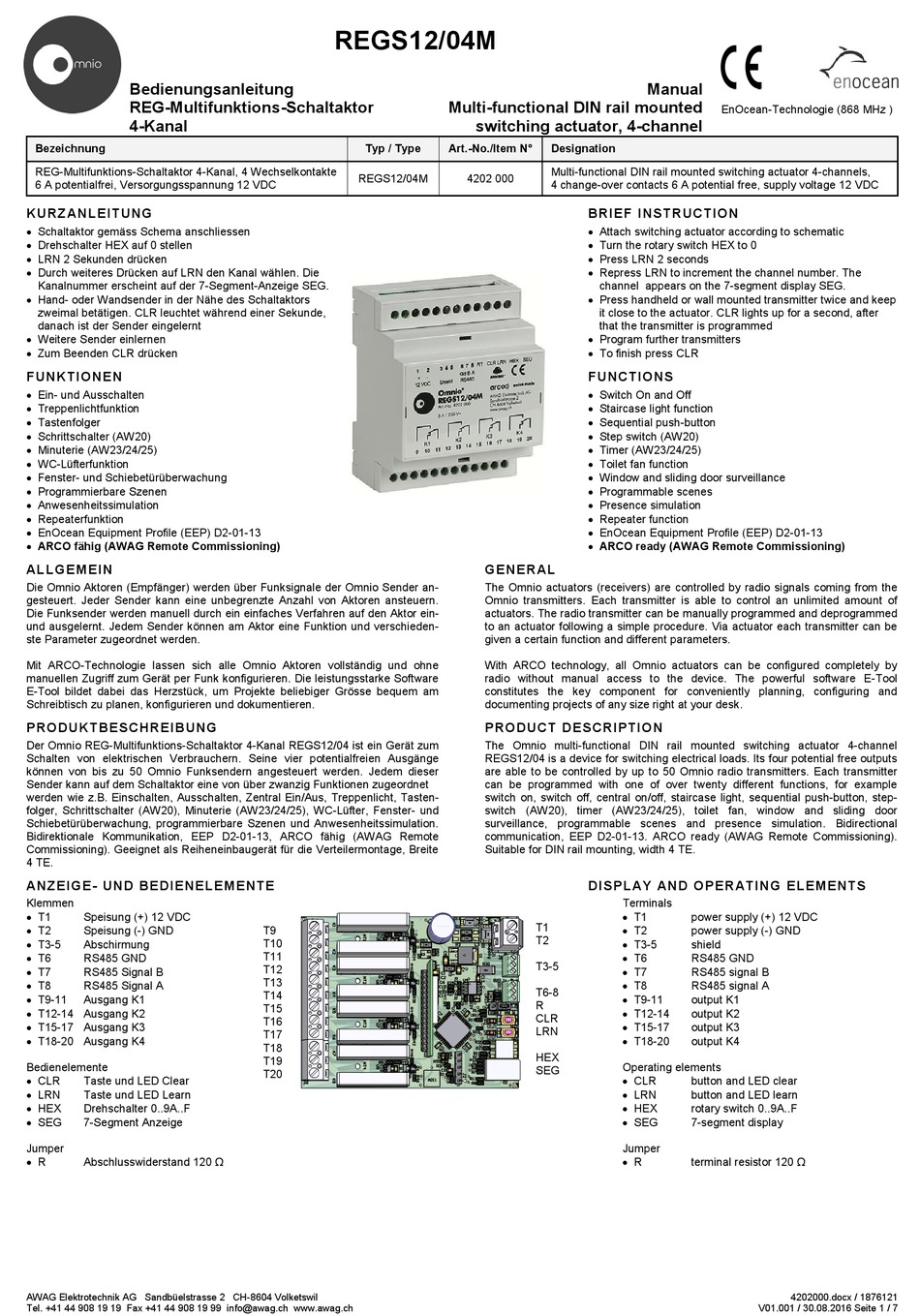

Omnio REGS12/04M Bedienungsanleitung

Bedienungsanleitung
REG-Multifunktions-Schaltaktor
4-Kanal
Bezeichnung
REG-Multifunktions-Schaltaktor 4-Kanal, 4 Wechselkontakte
6 A potentialfrei, Versorgungsspannung 12 VDC
KURZ ANLEITUNG
 Schaltaktor gemäss Schema anschliessen
 Drehschalter HEX auf 0 stellen
 LRN 2 Sekunden drücken
 Durch weiteres Drücken auf LRN den Kanal wählen. Die
Kanalnummer erscheint auf der 7-Segment-Anzeige SEG.
 Hand- oder Wandsender in der Nähe des Schaltaktors
zweimal betätigen. CLR leuchtet während einer Sekunde,
danach ist der Sender eingelernt
 Weitere Sender einlernen
 Zum Beenden CLR drücken
FUNKTIONE N
 Ein- und Ausschalten
 Treppenlichtfunktion
 Tastenfolger
 Schrittschalter (AW20)
 Minuterie (AW23/24/25)
 WC-Lüfterfunktion
 Fenster- und Schiebetürüberwachung
 Programmierbare Szenen
 Anwesenheitssimulation
 Repeaterfunktion
 EnOcean Equipment Profile (EEP) D2-01-13
 ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein-
und ausgelernt. Jedem Sender können am Aktor eine Funktion und verschieden-
ste Parameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne
manuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software
E-Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG

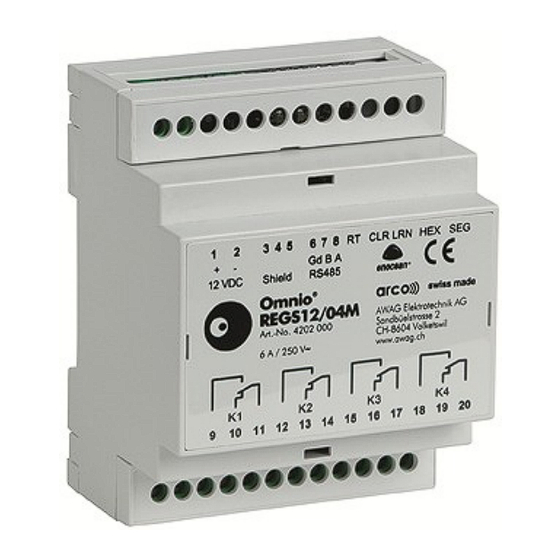

Der Omnio REG-Multifunktions-Schaltaktor 4-Kanal REGS12/04 ist ein Gerät zum
Schalten von elektrischen Verbrauchern. Seine vier potentialfreien Ausgänge
können von bis zu 50 Omnio Funksendern angesteuert werden. Jedem dieser
Sender kann auf dem Schaltaktor eine von über zwanzig Funktionen zugeordnet
werden wie z.B. Einschalten, Ausschalten, Zentral Ein/Aus, Treppenlicht, Tasten-
folger, Schrittschalter (AW20), Minuterie (AW23/24/25), WC-Lüfter, Fenster- und
Schiebetürüberwachung, programmierbare Szenen und Anwesenheitssimulation.
Bidirektionale Kommunikation, EEP D2-01-13, ARCO fähig (AWAG Remote
Commissioning). Geeignet als Reiheneinbaugerät für die Verteilermontage, Breite
4 TE.
ANZEIGE - UND BEDIENELEM ENTE
Klemmen
 T1
Speisung (+) 12 VDC
 T2
Speisung (-) GND
 T3-5
Abschirmung
 T6
RS485 GND
 T7
RS485 Signal B
 T8
RS485 Signal A
 T9-11
Ausgang K1
 T12-14 Ausgang K2
 T15-17 Ausgang K3
 T18-20 Ausgang K4
Bedienelemente
 CLR
Taste und LED Clear
 LRN
Taste und LED Learn
 HEX
Drehschalter 0..9A..F
 SEG
7-Segment Anzeige
Jumper
 R
Abschlusswiderstand 120 Ω
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
REGS12/04M
Typ / Type
REGS12/04M
T9
T10
T11
T12
T13
T14
T15
T16
T17
T18
T19
T20
Multi-functional DIN rail mounted
switching actuator, 4-channel
Art.-No./Item N° Designation
Multi-functional DIN rail mounted switching actuator 4-channels,
4202 000
4 change-over contacts 6 A potential free, supply voltage 12 VDC
BRIEF INSTRUCTION
 Attach switching actuator according to schematic
 Turn the rotary switch HEX to 0
 Press LRN 2 seconds
 Repress LRN to increment the channel number. The
channel appears on the 7-segment display SEG.
 Press handheld or wall mounted transmitter twice and keep
it close to the actuator. CLR lights up for a second, after
that the transmitter is programmed
 Program further transmitters
 To finish press CLR
FUNCTIONS
 Switch On and Off
 Staircase light function
 Sequential push-button
 Step switch (AW20)
 Timer (AW23/24/25)
 Toilet fan function
 Window and sliding door surveillance
 Programmable scenes
 Presence simulation
 Repeater function
 EnOcean Equipment Profile (EEP) D2-01-13
 ARCO ready (AWAG Remote Commissioning)
GENER AL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be manually programmed and deprogrammed
to an actuator following a simple procedure. Via actuator each transmitter can be
given a certain function and different parameters.
With ARCO technology, all Omnio actuators can be configured completely by
radio without manual access to the device. The powerful software E-Tool
constitutes the key component for conveniently planning, configuring and
documenting projects of any size right at your desk.
PRODUCT DESCRIPTIO N
The Omnio multi-functional DIN rail mounted switching actuator 4-channel
REGS12/04 is a device for switching electrical loads. Its four potential free outputs
are able to be controlled by up to 50 Omnio radio transmitters. Each transmitter
can be programmed with one of over twenty different functions, for example
switch on, switch off, central on/off, staircase light, sequential push-button, step-
switch (AW20), timer (AW23/24/25), toilet fan, window and sliding door
surveillance, programmable scenes and presence simulation. Bidirectional
communication, EEP D2-01-13. ARCO ready (AWAG Remote Commissioning).
Suitable for DIN rail mounting, width 4 TE.
DISPL AY AND OPER ATIN G ELEM ENTS
Terminals
 T1
T1
 T2
T2
 T3-5
 T6
T3-5
 T7
 T8
T6-8
 T9-11
R
 T12-14
CLR
 T15-17
LRN
 T18-20
HEX
Operating elements
SEG
 CLR
 LRN
 HEX
 SEG
Jumper
 R
Manual
EnOcean-Technologie (868 MHz )
power supply (+) 12 VDC
power supply (-) GND
shield
RS485 GND
RS485 signal B
RS485 signal A
output K1
output K2
output K3
output K4
button and LED clear
button and LED learn
rotary switch 0..9A..F
7-segment display
terminal resistor 120 Ω
4202000.docx / 1876121
V01.001 / 30.08.2016 Seite 1 / 7
