RADEMACHER DuoFern 9484 Gebrauchsanleitung
Elektrischem anschluss und zur inbetriebnahme
Quelle: rademacher.de
Inhaltszusammenfassung für RADEMACHER DuoFern 9484

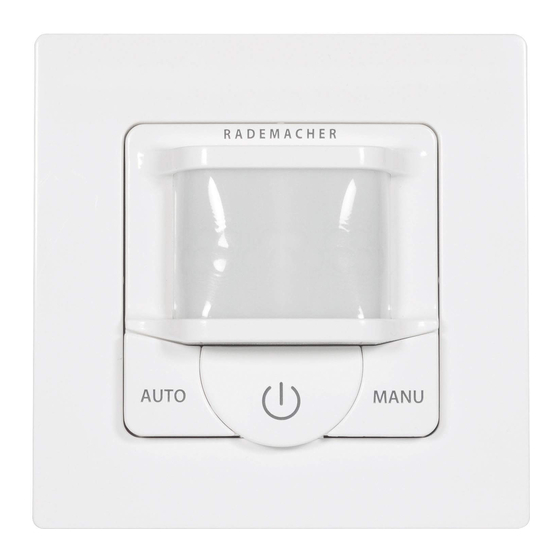

- Seite 1 DuoFern Bewegungsmelder (Innen) 9484 Gebrauchsanleitung zum elektrischem Anschluss und zur Inbetriebnahme Artikel-Nr. 3250 17 72 Typ: 9484 VBD 641-1 (07.16)
-
Seite 2: Sehr Geehrte Kunden
Sehr geehrte Kunden..mit dem Kauf des DuoFern Bewegungsmelders 9484 haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitäts- anspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren. -
Seite 3: Inhaltsverzeichnis
Inhalt Sehr geehrte Kunden............2 Diese Anleitung..............5 Anwendung dieser Anleitung ............5 Gefahrensymbole ...............6 Gefahrenstufen und Signalwörter ..........6 Verwendete Darstellungen und Symbole ........7 Glossar - Begriffserklärung ..............8 Lieferumfang ...............9 Gesamtansicht des Bedienteils ........10 Gesamtansicht des Installationsgehäuses ....... 11 Die elektrischen Anschlüsse ............12 Die Kontrollleuchten ................ - Seite 4 Inhalt Den DuoFern Bewegungsmelder 9484 anschließen ..............37 Sicherheitshinweise zum elektrischen Anschluss ....37 Wichtige Hinweise zum elektrischen Anschluss ....38 Den elektrischen Anschluss durchführen ......... 39 Anschlussplan mit Lampe und Taster ........40 Anschlussplan mit Wechselschalter ..........41 10. Montage nach dem elektrischen Anschluss ....42 11.
-
Seite 5: Diese Anleitung
1. Diese Anleitung..beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des DuoFern Bewegungsmelders 9484. 1.1 Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beach- ten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. -
Seite 6: Gefahrensymbole
2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. -
Seite 7: Verwendete Darstellungen Und Symbole
2.2 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung ◆ 1) oder a) Listen weitere nützliche Informationen Lesen Sie die zugehörige Anleitung. Kontrollleuchte blinkt rot. Kontrollleuchte blinkt grün. Kontrollleuchte leuchtet rot. Kontrollleuchte leuchtet grün. Kontrollleuchte ist aus. -
Seite 8: Glossar - Begriffserklärung
2.3 Glossar - Begriffserklärung DuoFern ◆ RADEMACHER Funk-Technik zur Steuerung kompatibler Produkte. HomePilot® ◆ Der HomePilot® ist eine zentrale Steuereinheit für RADEMACHER Funk-Produkte. ◆ Extra Low Voltage = Schutzkleinspannung SELV ◆ Safety Extra Low Voltage = sicherheitsgetrennte Schutzkleinspannung PIR-Sensor ◆ Passiv-Infrarot-Sensor... -
Seite 9: Lieferumfang
3. Lieferumfang Lieferumfang a) 1 x Bedienteil (50 x 50 mm) b) 1 x Abdeckrahmen c) 1 x Installationsgehäuse d) 1 x Gebrauchsanleitung (ohne Abbildung) -
Seite 10: Gesamtansicht Des Bedienteils
4. Gesamtansicht des Bedienteils Pos. Symbol Beschreibung Sensorfeld mit Bewegungssensor, Kontrollleuchten und Linse. Automatik-Taste [ A ] AUTO ◆ Den Automatikbetrieb einschalten (Bewegungssensor aktivieren). ◆ Die Empfindlichkeit prüfen und 4 Sekunden einstellen. * drücken Ein-/Aus-Taste ◆ Den angeschlossenen Verbraucher ein-/ ausschalten;... -
Seite 11: Gesamtansicht Des Installationsgehäuses
4.1 Gesamtansicht des Installationsgehäuses Pos. Symbol Beschreibung Einsteckkupplung für das Bedienteil Befestigungskrallen und -schrauben Anschlussklemmen Typenschild... -
Seite 12: Die Elektrischen Anschlüsse
4.2 Die elektrischen Anschlüsse Pos. Symbol Beschreibung Steuerausgang [ L‘ ] 230 V / 50 Hz L‘ N L L Ext. Anschluss des elektrischen Verbrauchers zusätzliche Anschlussklemmen [ L / N ] L‘ N L L Ext. zusätzliche interne Verdrahtung des elektri- schen Verbrauchers bzw. -
Seite 13: Die Kontrollleuchten
4.3 Die Kontrollleuchten Transparente Darstellung des Sensor- feldes zum besseren Verständnis. Pos. Symbol Beschreibung Kontrollleuchten 1 bis 5 - rot Statusanzeige und Einstellparameter durch einzelne oder alle LED‘s. Lauflicht Lernphase während der Inbetriebnahme . permanent Statusanzeige oder Anzeige leuchtend des eingestellten Wertes. alle 5 LED‘s Der Überlastschutz wurde blinken... -
Seite 14: Funktionen Und Tastenkombinationen
4.4 Funktionen und Tastenkombinationen Funktion Taste / Tastenkombination 1 x tippen Den Verbraucher ein- oder LED-Anzeige bei aktivem Automatikbetrieb ausschalten LED-Anzeige bei aktivem manuellen Betrieb 1 x tippen AUTO Automatikbetrieb einschalten 1 x tippen MANU Manuellen Betrieb einschalten Einstellungen Die eingestellte Empfindlichkeit 4 Sek. - Seite 15 4.4 Funktionen und Tastenkombinationen Funktion Taste / Tastenkombination Die aktuelle Helligkeit als 8 Sek. Grenzwert übernehmen Die eingestellte Nachlaufzeit 4 Sek. MANU anzeigen Die Nachlaufzeit verkürzen 4 Sek. tippen MANU AUTO Die Nachlaufzeit verlängern 4 Sek. tippen MANU Anmelden von DuoFern Geräten 1 Sek.
-
Seite 16: Produktbeschreibung
5. Produktbeschreibung Der DuoFern Bewegungsmelder 9484 dient zur Steuerung elek- trischer Verbraucher und zur Auslösung von Szenen. Das Funktionsprinzip Sobald der eingebaute Sensor eine Bewegung in seinem Erfassungs- bereich erkennt, wird der angeschlossene Verbraucher (z.B. Licht, Lüftung / Heizung oder Klimaanlagen etc.) eingeschaltet und nach einer einstellbaren Nachlaufzeit wieder ausgeschaltet. -
Seite 17: Kompatible Schalterprogramme
5.1 Kompatible Schalterprogramme Mit dem beiliegenden Abdeckrahmen kann der DuoFern Be- wegungsmelder 9484 in handelsübliche Schalterprogramme integriert werden. Geeignete Schalterprogramme finden Sie in der folgenden Tabelle. Hersteller Schalterprogramm BERKER Arsys / K1 / S1 Busch-Duro 2000 Si / Reflex Si / alpha exclu- BUSCH-JAEGER sive / alpha nea / solo / impuls Standard-System / S-Color-System /... -
Seite 18: Funktionsübersicht
5.2 Funktionsübersicht ◆ DuoFern Funksystem integriert ◆ Stand-Alone-Betrieb: Einzelanwendung (Ein-/Ausschalten eines elektrischen ● Verbrauchers) Zusätzliche Steuerung von DuoFern-Aktoren möglich ● Anmeldung und Steuerung am HomePilot® möglich ● ◆ Kombi-Betrieb: Einfache Kombination von mehreren Bewegungsmeldern ● via DuoFern Funksystem Zusätzliche Steuerung von DuoFern-Aktoren möglich ●... -
Seite 19: Funktionen Und Anwendungsbeispiele
5.3 Funktionen und Anwendungsbeispiele Anwendungsskizze - Stand-Alone-Betrieb Stand-Alone-Betrieb Im Stand-Alone-Betrieb kann ein elektrischer Verbraucher (z.B. eine Lampe) direkt am DuoFern Bewegungsmelder 9484 ange- schlossen (s. Seite 40) und durch diesen ein- und ausgeschaltet werden. Stand-Alone-Betrieb mit DuoFern Aktoren Zusätzlich können mehrere DuoFern-Aktoren am Bewegungs- melder angemeldet und durch diesen gesteuert werden, s. - Seite 20 5.3 Funktionen und Anwendungsbeispiele Anwendungsskizze - Stand-Alone-Betrieb mit mehreren DuoFern Universal-Aktoren: Flurbeleuchtung Deckenlampe Wandlampe STATUS RADEMACHER DuoFern 1-Kanal Aktor 9470-1 Stehlampe Anwendungsbeispiel: DuoFern Bewegungsmelder 9484 mit mehreren DuoFern Universal-Aktoren: Flurbeleuchtung Am Bewegungsmelder sind mehrere DuoFern-Universal-Aktoren angemeldet. An diesen ist die Flurbeleuchtung angeschlossen.
- Seite 21 5.3 Funktionen und Anwendungsbeispiele Anwendungsskizze - Treppenhausbeleuchtung im Kombi-Betrieb 2. Etage 1. Etage Erdgeschoss Kombi-Betrieb Im Kombi-Betrieb können mehrere DuoFern Bewegungsmelder 9484 per DuoFern miteinander verbunden werden. Zusätzlich können auch DuoFern-Aktoren an den einzelnen Bewegungsmeldern angemeldet und durch diese gesteuert werden, s.
- Seite 22 5.3 Funktionen und Anwendungsbeispiele Hinweise zur Anmeldung und zur Nachlaufzeit im Kombi-Betrieb Alle DuoFern Bewegungsmelder 9484 müssen jeweils miteinander verbunden sein. Die Nachlaufzeit muss in allen Bewegungsmeldern identisch eingestellt werden. ◆ Wird die Nachlaufzeit eines Bewegungsmelders verändert, so wird diese automatisch an alle Be- wegungsmelder übertragen.
-
Seite 23: Die Funktion Des Überlastschutzes
5.4 Die Funktion des Überlastschutzes Der DuoFern Bewegungsmelder 9484 verfügt über einen Über- lastschutz. Sollte durch eine Überlast der Bewegungsmelder überhitzen, schaltet der Bewegungsmelder ab. Anzeige bei Überlast Alle Kontrollleuchten blinken rot. Verhalten beim Auslösen des Überlastschutzes Hat der Überlastschutz ausgelöst, kann der angeschlossene Ver- braucher nicht mehr eingeschaltet werden. -
Seite 24: Technische Daten
6. Technische Daten Netzanschluss [ L / N ] Versorgungsspannung 230 V / 50 Hz aus dem Netz: Leistungsaufnahme: Standby: < 0,6 W Anschluss [ L‘ und L / N ] Schaltspannung: 230 V / 50 Hz Maximale Schaltleistung: ohmsche Last, z.B. Glühlampen 12 A (µ) (Typ 1B) induktive Lasten wie: Leuchtstofflampen, Motoren,... - Seite 25 6. Technische Daten Anschluss [ L‘ und L / N ] Maximale Schaltleistung: kapazitive Lasten wie: elektronische Transformatoren, AC/DC-Wandler z.B. für Klein- spannungs-Glühlampen wie Halogenlampen, LED‘s, etc. 6 A (µ) (Typ 1B) Steuereingang [ Ext. ] für einen externen manuellen Schalter / Taster vor Ort Eingangsspannung: 230 V Maximale Leitungslänge...
-
Seite 26: Allgemeine Angaben
6. Technische Daten DuoFern Funktechnik Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW im Gebäude: ca. 30 m * im Freien: ca. 100 m Reichweite: * je nach Bausubstanz Maximale Anzahl an DuoFern Geräten: Allgemeine Angaben Sensortyp: PIR (Passiv Infrarot Sensor) Zulässige Umgebungs- 0 °C bis + 40 °C temperatur:... -
Seite 27: Einstellbereiche
6. Technische Daten Einstellbereiche = 5 Lux = 10 Lux Helligkeitsgrenzwert: * in fünf Stufen einstellbar, = 50 Lux s. Seite 47 = 200 Lux = 700 Lux ** = 20 Sek. = 1 Min. ** Nachlaufzeit: in fünf Stufen einstellbar, = 3 Min. -
Seite 28: Erfassungsbereiche Und Winkel
6.1 Erfassungsbereiche und Winkel Erfassungsbereiche Erfassungswinkel: ca. 170° Erfassungsweite: ca. 10 m 2 horizontale Ebenen Erfassungsebenen: (oben / unten) obere Ebene = 26 Zonen Erfassungszonen pro Ebene: untere Ebene = 32 Zonen Darstellung des Erfassungswinkels 170°... -
Seite 29: Erfassungsebenen Und Reichweite
6.2 Erfassungsebenen und Reichweite obere Ebene Reichweite 10 m untere Ebene Reichweite 10 m Erfassungswinkel = 170°... -
Seite 30: Werkseinstellungen
6.3 Werkseinstellungen Werkseinstellungen Automatikbetrieb: Helligkeitsgrenzwert: 700 Lux = Nachlaufzeit: 1 Minute = Empfindlichkeit: maximal = DuoFern Teilnehmer: keine... -
Seite 31: Sicherheitshinweise
7. Sicherheitshinweise Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den DuoFern Bewegungsmelder 9484 auf Unver- sehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst falls Sie Schäden feststellen, s. -
Seite 32: Nicht Bestimmungsgemäßer Gebrauch
7.1 Bestimmungsgemäße Verwendung ◆ Der Einbau und der Betrieb von Funksystemen ist nur für solche Anlagen und Geräte zulässig, bei denen eine Funktions- störung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt, oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird. -
Seite 33: Erforderliches Fachwissen Des Installateurs
7.2 Nicht bestimmungsgemäßer Gebrauch Bei Verwendung des DuoFern Bewegungsmelders 9484 im Außenbereich oder in feuchten Räumen besteht Lebensge- fahr durch Kurzschluss und Stromschlag. ◆ Montieren und betreiben Sie den DuoFern Bewegungsmelder 9484 nicht im Außenbereich oder in feuchten Räumen. 7.3 Erforderliches Fachwissen des Installateurs Elektrischer Anschluss, Montage und Inbetriebnahme des DuoFern Bewegungsmelders 9484 müssen durch eine ausge- bildete Elektrofachkraft nach den Anweisungen in dieser Anlei-... -
Seite 34: Den Geeigneten Montageort Auswählen
8. Den geeigneten Montageort auswählen Die Montage in der Nähe von Störquellen vermeiden Störquellen die starke Temperaturveränderungen im Erfassungsbereich des Bewegungsmelders hervorru- fen, können zu Fehlauslösungen führen. ◆ Montieren Sie den DuoFern Bewegungsmelder 9484 nicht in der Nähe folgender Störquellen: Heizkörper, ●... - Seite 35 8. Den geeigneten Montageort auswählen Wichtige Hinweise zur Montage ◆ Der DuoFern Bewegungsmelder 9484 ist zur Unterputzmon- tage vorgesehen. Wir empfehlen die Montage in einer tiefen 58er Unterputzdose oder in einer Elektronikdose. ◆ Um einen optimalen Betrieb zu gewährleisten, sollten Sie den DuoFern Bewegungsmelder 9484 nicht auf einem me- tallischen Untergrund oder in der Nähe von metallischen Gegenständen montieren.
- Seite 36 8. Den geeigneten Montageort auswählen Einen Montageort mit optimaler Erfassung bzw. Reichweite auswählen Der DuoFern Bewegungsmelder 9484 hat die optimale Erfassung, wenn man sich quer zu ihm bewegt. Eine frontale Bewegung zum DuoFern Bewegungsmelder 9484 kann die Empfindlichkeit redu- zieren. Berücksichtigen Sie diese Gegebenheiten bei der Auswahl eines Montageortes.
-
Seite 37: Den Duofern Bewegungsmelder 9484 Anschließen
9. Den DuoFern Bewegungsmelder 9484 anschließen Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes. Lesen Sie die Angaben zum elektrischen Anschluss in der Gebrauchsanleitung des verwendeten elektrischen Verbrauchers. 9.1 Sicherheitshinweise zum elektrischen Anschluss GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung... -
Seite 38: Sicherheitshinweise Zum Elektrischen
(Stromschlag / Kurzschluss). ◆ Verwenden Sie ausschließlich das beiliegende Installations- gehäuse zum Anschluss und zur Montage des DuoFern Bewegungsmelders 9484. ◆ Installationsgehäuse anderer RADEMACHER Produkte sind nicht kompatibel. 9.2 Wichtige Hinweise zum elektrischen Anschluss Anschlusshinweise bei Verwendung eines externen Schalters/Tasters ◆... -
Seite 39: Den Elektrischen Anschluss Durchführen
9.3 Den elektrischen Anschluss durchführen Schalten Sie das Netz stromlos und prüfen Sie, ob die Zuleitungen stromlos sind. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputz- dose. Isolieren Sie alle Adern auf 6 mm Länge ab und schließen Sie sie gemäß... -
Seite 40: Anschlussplan Mit Lampe Und Taster
9.4 Anschlussplan mit Lampe und Taster Lampe L‘ N L L Ext. externer Schalter oder Taster (optional) 230 V / 50 Hz Die zusätzlichen Anschlussklemmen [ N ] und [ L ] sind ausschließlich zur Verdrahtung des angeschlosse- nen elektrischen Verbrauchers bzw. eines externen Schalters/Tasters vorgesehen. -
Seite 41: Anschlussplan Mit Wechselschalter
9.5 Anschlussplan mit Wechselschalter Lampe L‘ N L L Ext. 230 V / 50 Hz Wechselschaltung (Kreuzschaltung ebenfalls möglich) Die zusätzlichen Anschlussklemmen [ N ] und [ L ] sind ausschließlich zur Verdrahtung des angeschlosse- nen elektrischen Verbrauchers bzw. eines externen Schalters/Tasters vorgesehen. -
Seite 42: Montage Nach Dem Elektrischen Anschluss
10. Montage nach dem elektrischen Anschluss Setzen Sie das Installationsgehäuse in die Unterputzdose ein und fixieren Sie es mit den Schrauben der Befestigungskrallen. Setzen Sie den Abdeckrahmen auf das Installationsgehäuse. Stecken Sie anschließend das Bedienteil vorsichtig in das Installationsgehäuse ein. Schalten Sie die Netzspannung wieder ein. -
Seite 43: Wichtige Hinweise Zur Inbetriebnahme
11. Wichtige Hinweise zur Inbetriebnahme Nach dem Einschalten der Netzspannung beginnt die Lernphase des DuoFern Bewegungsmelders 9484. Diese Lernphase dauert ca. 45 Sekunden und ist am Lauflicht der Kontrollleuchten zu erkennen. Lauflicht während der Lernphase von 45 Sekunden Nach Abschluss der Lernphase wird der elektrische Verbraucher kurz ein-/ausgeschaltet und der Bewegungsmelder ist einsatz- bereit. -
Seite 44: Den Betriebsmodus Auswählen
12. Den Betriebsmodus auswählen Der DuoFern Bewegungsmelder 9484 hat zwei Betriebsmodi „Automatikbetrieb“ und „Manueller Betrieb“. Bei Bedarf können Sie jederzeit den gewünschten Betriebsmodus aktivieren. Den aktiven Betriebsmodus anzeigen: Der aktive Betriebsmodus wird bei jedem manuellen Ein-/Ausschalten des ange- schlossenen Verbrauchers angezeigt, s. Seite 45. -
Seite 45: Manuelle Bedienung
13. Manuelle Bedienung Die manuelle Bedienung des DuoFern Bewegungsmelders 9484 kann mit der Ein-/Aus-Taste oder durch einen am Steuereingang [ Ext. ] angeschlossenen Taster oder Schalter erfolgen. Den Verbraucher ein-/ausschalten oder Durch kurzes Tippen der Ein-/Aus-Taste bzw. durch Drücken des externen Tasters oder Schalters wird der angeschlossene Verbraucher ein- oder ausgeschaltet. -
Seite 46: Die Empfindlichkeit Einstellen
14. Die Empfindlichkeit einstellen Die Empfindlichkeit des DuoFern Bewegungsmelders 9484 kann in fünf Stufen eingestellt werden. Beachten Sie während der Einstellung die Kontrollleuchten: = minimale Empfindlichkeit = maximale Empfindlichkeit (Werkseinstellung) Die eingestellte Empfindlichkeit anzeigen 4 Sek. Die Taste ca. 4 Sekunden lang drücken und AUTO gedrückt halten. -
Seite 47: Den Helligkeitsgrenzwert Einstellen
15. Den Helligkeitsgrenzwert einstellen Mit dem Helligkeitsgrenzwert legen Sie fest, ab welcher Helligkeit der Bewegungsmelder aktiv wird. Die Einstellung erfolgt in fünf Stufen. Beachten Sie während der Einstellung die Kontrollleuchten: = 5 Lux (geringe Helligkeit) = 10 Lux = 50 Lux = 200 Lux = 700 Lux (große Helligkeit) * = Helligkeitssensor deaktiviert... - Seite 48 15. Den Helligkeitsgrenzwert einstellen Den Helligkeitsgrenzwert erhöhen / verringern 4 Sek. Die Taste drücken und gedrückt halten. tippen Nach ca. 4 Sekunden können Sie durch MANU zusätzliches Tippen der MANU-Taste den Grenzwert erhöhen. tippen Nach ca. 4 Sekunden können Sie durch AUTO zusätzliches Tippen der AUTO-Taste den Grenzwert verringern.
- Seite 49 15. Den Helligkeitsgrenzwert einstellen Nach ca. 8 Sekunden werden die Kontroll- leuchten ausgeschaltet und die Hellig- keitsmessung beginnt. Die Messung ist beendet, sobald die mittlere Kontrollleuchte grün blinkt. Anschließend wird die gemessene Helligkeit als neuer Grenzwert angezeigt.
-
Seite 50: Die Nachlaufzeit Einstellen
16. Die Nachlaufzeit einstellen Mit der Nachlaufzeit legen Sie fest, wie lange der angeschlosse- ne Verbraucher (z.B. die Beleuchtung) eingeschaltet bleibt. Die Einstellung erfolgt in fünf Stufen. Mit dem HomePilot® kann die Nachlaufzeit stufenlos zwischen 0,1 Sekunden (Impulsbetrieb) und ca. 55 Minuten eingestellt werden. - Seite 51 16. Die Nachlaufzeit einstellen Ab einer Nachlaufzeit von 600 * 100 ms ist es möglich, durch Eingabe einer ungeraden Zeit (z. B. 601 * 100 ms) eine Abschaltvorwarnung (Vorblinken vor dem eigentlichen Abschalten) zu aktivieren. Die eingestellte Nachlaufzeit anzeigen 4 Sek. Die Taste ca.
-
Seite 52: An-/Abmelden Von Duofern Geräten
17. An-/Abmelden von DuoFern Geräten Damit Sie den DuoFern Bewegungsmelder 9484 mit anderen DuoFern Geräten nutzen können, müssen Sie jedes gewünschte DuoFern Gerät (z.B. DuoFern Universal-Aktor oder HomePilot®) am DuoFern Bewegungsmelder 9484 anmelden. Lesen Sie dazu auch die Gebrauchsanleitung des jeweiligen DuoFern Geräts. -
Seite 53: Anmelden Von Duofern Geräten
17.1 Anmelden von DuoFern Geräten Das gewünschte DuoFern Gerät in den Anmeldemodus schalten (s. jeweilige Gebrauchsanleitung). 1 Sek. Den Anmeldemodus des DuoFern AUTO Bewegungsmelders 9484 aktivieren. Die Tasten gleichzeitig 1 Sekunde lang drücken. 120 Sek. Der Anmeldemodus bleibt ca. 120 Sekun- den aktiv. -
Seite 54: Abmelden Von Duofern Geräten
17.2 Abmelden von DuoFern Geräten Das gewünschte DuoFern Gerät in den Abmeldemodus schalten (s. jeweilige Gebrauchsanleitung). 1 Sek. Den Abmeldemodus des DuoFern MANU Bewegungsmelders 9484 aktivieren. Die Tasten gleichzeitig 1 Sekunde lang drücken. 120 Sek. Der Abmeldemodus bleibt ca. 120 Sekun- den aktiv. -
Seite 55: Anmeldung Am Homepilot
17.3 Anmeldung am HomePilot® Damit Ihr DuoFern Bewegungsmelder 9484 mit dem HomePilot® eingestellt und überwacht werden kann, muss dieser einmalig angemeldet werden. Öffnen Sie die Benutzeroberfläche des HomePilot® und klicken Sie unten links auf den Button [ Konfiguration ] und anschließend auf [ Geräte anmelden ]. - Seite 56 17.3 Anmeldung am HomePilot® 1 Sek. Den Anmeldemodus des DuoFern AUTO Bewegungsmelders 9484 aktivieren. Die Tasten gleichzeitig 1 Sekunde lang drücken. Nach erfolgreicher Anmeldung werden beide Teile des DuoFern Bewegungsmelders 9484 einzeln angezeigt. Der Sensorteil und der Aktorteil können einzeln benannt und mit Symbolen gekennzeichnet werden.
-
Seite 57: Aufräumen Im Duofern Netzwerk
17.4 Aufräumen im DuoFern Netzwerk Mit Hilfe dieser Funktion können Sie alle DuoFern Geräte, die nicht mehr per Funk erreichbar sind, vom DuoFern Bewegungsmelder 9484 abmelden. Alle batteriebetriebenen DuoFern Sender (z. B. die DuoFern Handzentrale) können nicht mit dieser Funktion abgemeldet werden. Um alle DuoFern Sender abzumelden bzw. -
Seite 58: Hardware-Reset Bei Geräteausfall
18. Hardware-Reset bei Geräteausfall Bei einem Geräteausfall empfehlen wir, einen Hardware-Reset durchzuführen. Bei einem Hardware-Reset bleiben alle Einstellungen erhalten. Ziehen Sie das Bedienteil vorsichtig vom Installationsge- häuse ab. Warten Sie ca. 5 Sekunden und stecken Sie dann das Bedienteil vorsichtig wieder in das Installationsgehäuse zurück. Prüfen Sie anschließend den DuoFern Bewegungsmelder 9484 auf korrekte Funktion. -
Seite 59: Alle Einstellungen Löschen, Software-Reset
19. Alle Einstellungen löschen, Software-Reset Um den DuoFern Bewegungsmelder 9484 wieder in den Aus- lieferungszustand zurückzusetzen, können Sie einen Software- Reset durchführen. Alle drei Tasten gleichzeitig 4 Sekunden AUTO MANU lang drücken. Lassen Sie die Tasten los, sobald die drei Kontrollleuchten konstant rot leuchten. -
Seite 60: Demontage
20. Demontage GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten. ◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. Prüfen Sie die Anlage auf Spannungsfreiheit. Melden Sie das DuoFern Steuergerät aus dem DuoFern Netzwerk ab. -
Seite 61: Vereinfachte Eu-Konformitätserklärung
21. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Bewegungsmelder 9484 der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rademacher.de/ce... -
Seite 62: Garantiebedingungen
Fachhändler erworben wurde. Dies ist durch Vorlage einer Rechnungskopie nachzuweisen. Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleich- wertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlänge-... - Seite 64 RADEMACHER Gerate-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/Minute Telefax +49 2872 933-253 aus dem dt. Fest-netz bzw. max. 42 ct/Minute service@rademacher.de aus dem dt. Mobilfunknetz.
