JVS SolidSky Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für JVS SolidSky
Inhaltszusammenfassung für JVS SolidSky

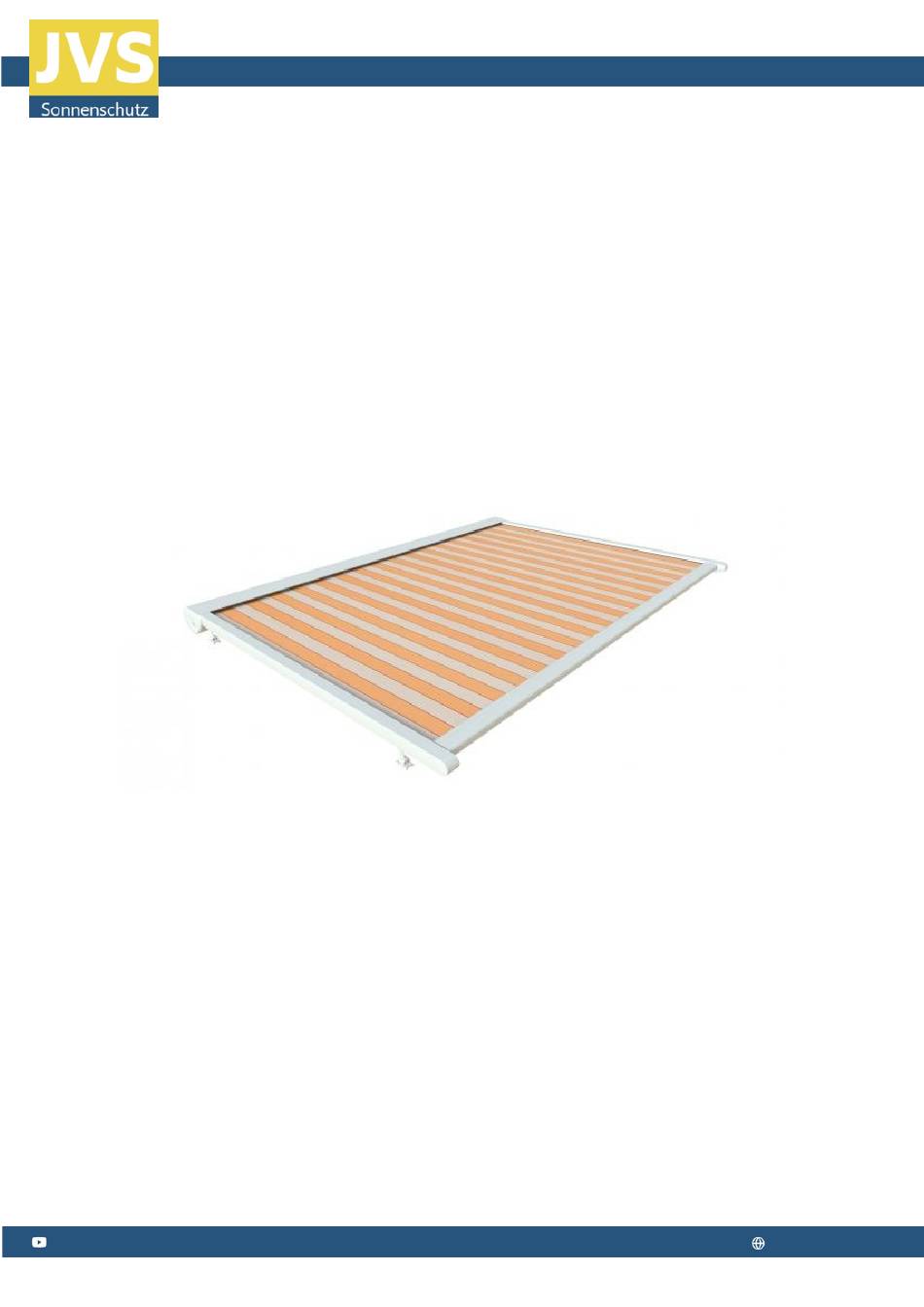

- Seite 1 Maßanfertigungen zu Bestpreisen SolidSky jvssonnenschutz.de JVSSonnenschutz...
-
Seite 2: Inhaltsverzeichnis
Seite 3 MONTAGE SEITE 4-8 Platzierung Kasten Seite 4 Festschrauben des Kastens Seite 4 Stützen montieren Seite 5 Anbringen des SolidSky Seite 5 Tuch anbringen Seite 6 Entfernen der Sicherungsbleche Seite 6 Befestigung der Abdeckung Seite 7 WEITERE ANLEITUNGEN SEITE 8... -
Seite 3: Oberlicht-Markise Solidsky Solidsky
Vorbereitung M Prüfen Sie vor der Installation des Sonnenschutzes, ob das bestehende Gebäude für die Montage des SolidSky geeignet ist. Stellen Sie sicher, dass der SolidSky flach und rechtwinklig montiert ist. Überprüfen Sie die Rechtwinkligkeit des SolidSky, indem Sie quer messen. -
Seite 4: Platzierung Kasten
Oberlicht-Markise SolidSky SolidSky MONTAGE Schritt 3 Platzierung Kasten 1 Schieben Sie den Kasten wie abgebildet in die seitlichen Führungen. 2 Achten Sie darauf, dass der Reißverschluss des Stoffes richtig in den Reißverschlussführungen läuft. Schritt 4 Festschrauben des K Befestigen Sie den Kasten mit Sechskantschrauben M6 x 20 mm und Unterlegscheibe M6 an den Seitenschienen. -
Seite 5: Stützen Montieren
Hinweis: Die oberen Stützen sollten etwa 150mm von der Rückseite der oberen Abdeckung entfernt sein. 150 mm Schritt 6 SolidSky Anbringen des Befestigen Sie den SolidSky mit M6 Sechskantmuttern und M6 Schrauben an den Stützen. Die Anleitung geht auf der folgenden Seite weiter. v1.0 Seite 5 von 9... -
Seite 6: Tuch Anbringen
Oberlicht-Markise SolidSky SolidSky MONTAGE Schritt 7 Tuch anbringen 1 Führen Sie die Spannleiste nach unten (ziehen Sie dabei an der Spannleiste, um das Gewebe straff zu halten). 2 Befestigen Sie die Spannblöcke der Gasfedern mit zwei Imbusschrauben M5 x 35 mm CK an der Spannleiste. -
Seite 7: Befestigung Der Abdeckung
Oberlicht-Markise SolidSky SolidSky MONTAGE Schritt 9 Befestigung der Abdeckung Montieren Sie die Abdeckkappen wie abgebildet. Verwenden Sie dazu die Imbusschrauben M4 x 12mm VK , die zuvor in den Sicherungsblechen waren. Sie haben nun den Zusammenbau Ihres Produkts abgeschlossen. Auf den folgenden Seiten finden Sie weitere nützliche Anleitungen. -
Seite 8: Impressum
© 2023 Kein Teil dieser Anleitung darf ohne vorherige schriftliche Zustimmung von JVS Zonwering BV zu kommerziellen Zwecken reproduziert, vervielfältigt, bearbeitet oder in irgendeiner Weise veröffentlicht werden. Wir übernehmen keine Haftung für eventuelle Ungenauigkeiten oder Schäden, die durch falsche Handlungen entstehen.
