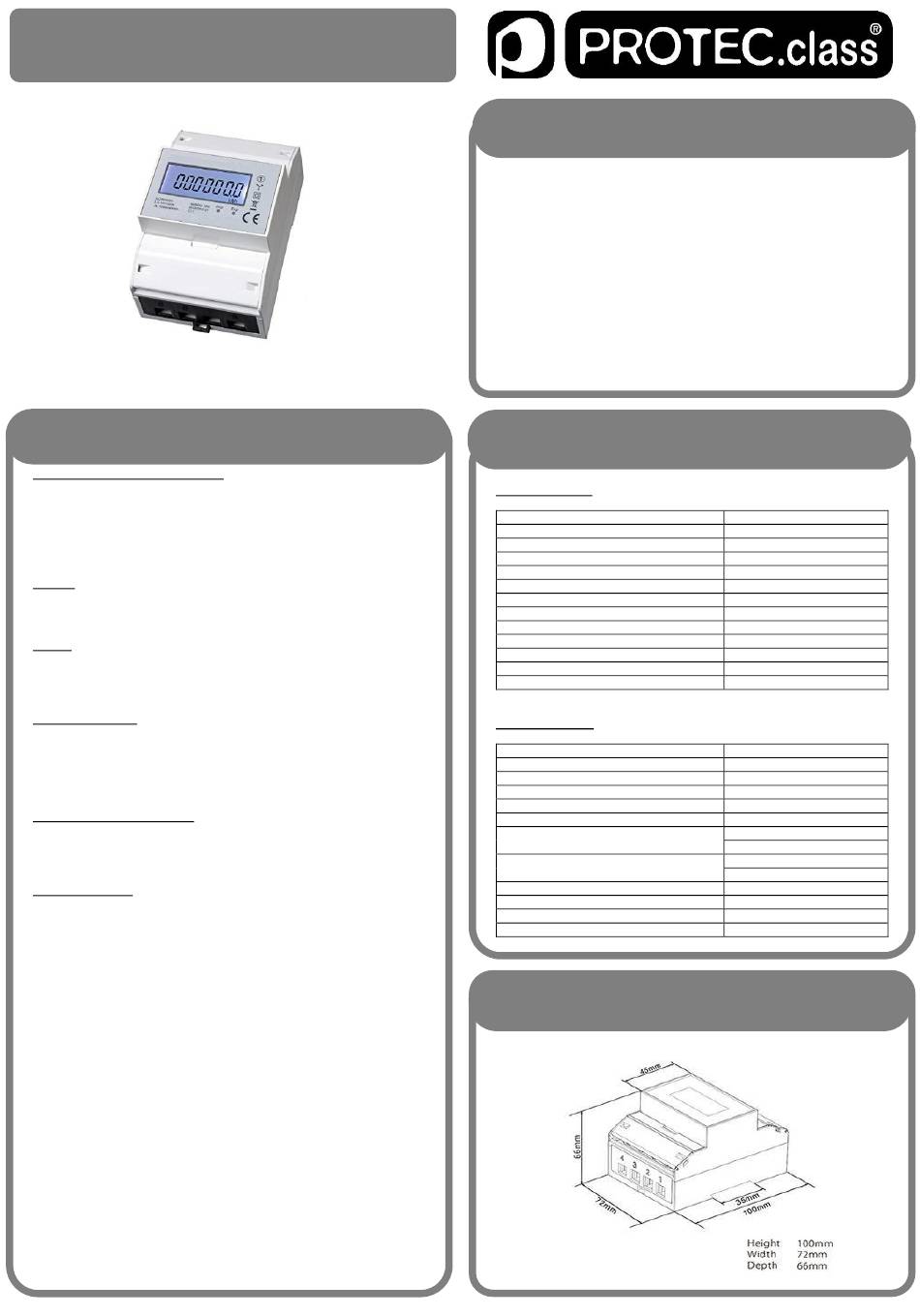

PROTEC.class PDSZDMID 100 Kurzanleitung

PDSZDMID 100
Drehstromzähler 3-Phasig
Sicherheitshinweise
Informationen zu Ihrer eigenen Sicherheit
Dieses Handbuch enthält nicht alle Sicherheitsmaßnahmen für den Betrieb des Geräts
(Modul, Gerät), da besondere Betriebsbedingungen und lokale Vorschriften oder
Vorschriften weitere Maßnahmen erforderlich machen können. Sie enthält jedoch
Informationen, die zu Ihrer persönlichen Sicherheit und zur Vermeidung von Sachschäden
gelesen werden müssen, die durch ein Warndreieck gekennzeichnet sind und je nach
Gefährdungsgrad wie folgt dargestellt werden.
Warnung
Das bedeutet, dass die Nichtbeachtung der Anweisungen zu Tod, schweren Verletzungen
oder erheblichen Sachschäden führen kann.
Vorsicht
Das bedeutet, dass die Gefahr eines elektrischen Schlages besteht und dass das
Nichtbeachten der erforderlichen Sicherheitsvorkehrungen zu Tod, schweren Verletzungen
oder erheblichen Sachschäden führt.
Qualifiziertes Personal
Die in dieser Anleitung beschriebene Bedienung des Gerätes (Modul, Gerät) darf nur von
qualifiziertem Personal durchgeführt werden. Qualifiziertes Personal in diesem Handbuch
ist eine Person, die berechtigt ist, Geräte, Systeme und Stromkreise gemäß den
Sicherheits- und Regulierungsstandards in Betrieb zu nehmen, in Betrieb zu nehmen, zu
erden und zu kennzeichnen.
Bestimmungsgemäße Verwendung
Das Gerät (Gerät, Modul) darf nur für die im Katalog und in der Bedienungsanleitung
angegebene Anwendung verwendet werden und nur mit von EASTRON empfohlenen und
zugelassenen Geräten und Komponenten verbunden werden.
Richtige Handhabung
Die Voraussetzungen für einen einwandfreien und zuverlässigen Betrieb des Produkts sind
sachgemäßer Transport, sachgemäße Lagerung, Installation und Montage sowie
sachgemäße Bedienung und Wartung. Beim Betrieb von elektrischen Geräten führen
bestimmte Teile dieses Gerätes automatisch gefährliche Spannungen. Unsachgemäße
Handhabung kann daher zu schweren Verletzungen oder Sachschäden führen.
•
Verwenden Sie nur Isolierwerkzeuge.
•
Schließen Sie das Gerät nicht an, solange es unter Spannung steht
•
Stellen Sie das Messgerät nur in trockener Umgebung auf.
•
Montieren Sie das Messgerät nicht in einem explosionsgefährdeten Bereich
und setzen Sie es nicht Staub, Schimmel und Insekten aus.
•
Stellen Sie sicher, dass die verwendeten Kabel für den maximalen Strom
dieses Messgerätes geeignet sind.
•
Vergewissern Sie sich, dass die Wechselstromkabel richtig angeschlossen
sind, bevor Sie den Strom/Spannung am Messgerät aktivieren.
•
Berühren Sie die Anschlussklemmen des Messgeräts nicht direkt mit bloßen
Händen, mit Metall, blanken Kabeln oder anderen Materialien, da es zu einem
Stromschlag kommen kann.
•
Vergewissern Sie sich, dass die Schutzabdeckung nach der Installation
angebracht ist.
•
Installation, Wartung und Reparatur dürfen nur von qualifiziertem Personal
durchgeführt werden.
•
Brechen Sie niemals die Dichtungen und öffnen Sie die vordere Abdeckung,
da dies die Funktionalität des Messgeräts beeinträchtigen und jegliche
Garantie ausschließen kann.
•
Lassen Sie das Messgerät nicht fallen und lassen Sie es nicht physisch
aufprallen, da sich im Inneren hochpräzise Komponenten befinden, die
brechen können.
Einführung
Der PDSZDMID 100 ist ein dreiphasiges Vierleiter-Energiemessgerät mit einem weiß-
schwarz beleuchteten LCD-Bildschirm für perfekte Ablesung. Es dient zur Messung der
dreiphasigen Energie in kommerziellen und industriellen Anwendungen.
Der PDSZDMID 100 misst und zeigt die Wirkenergie (kWh) und Leistung (W) an. Ein
rücksetzbarer Wirkenergiewert ist verfügbar
Auf der Vorderseite des Energiezählers befindet sich eine Taste.
Die Taste hat zwei Funktionen:
1. Klicken Sie kurz auf die Taste, um das Display zu scrollen.
2. Drücken Sie die Taste und halten Sie sie 3 Sekunden lang gedrückt, um den
rücksetzbaren Energiewert zurückzusetzen.
Übersetzt mit www.DeepL.com/Translator (kostenlose Version)
Technische Daten
Technische Daten
Nennspannung (Un)
Betriebsspannung
Isolationsfähigkeit
- Wechselspannungsfestigkeit
- Stoßspannungsfestigkeit
Grundstrom (Ib)
Maximaler Nennstrom (Imax)
Betriebsstrombereich
Überstromfestigkeit
Betriebsfrequenzbereich
Interne Leistungsaufnahme
Testausgang Blinkfrequenz (PULSE LED)
Testimpulsausgangsrate
Leistungskriterien
Betriebsfeuchtigkeit
Luftfeuchtigkeit bei der Lagerung
Betriebstemperatur
Lagertemperatur
Genauigkeit der Wirkenergie
Schutz gegen das Eindringen von Staub
und Wasser (Isolierung)
Isolierender gekapselter Zähler der
Schutzklasse
Aufwärmzeit
Mechanische Umgebung
Elektromagnetische Umgebung
Verschmutzungsgrad
230V / 400V AC (3~)
80% ~ 120% Un
4KV für 1 Minute
6KV-1.2/50µS
0,4% Ib~Imax
30Imax für 0,01s
50Hz ± 10%
≤ 2W/10VA/phase
1000imp/kWh
1000imp/kWh
-25°C - +55°C
-40°C - +70°C
Klasse B EN50470-1/3
Klasse 1 IEC 62053-21
Maße
10A
100A
≤ 90%
≤ 95%
IP51
II
5s
M1
E2
2
